XGN Box-type Fixed Type High Voltage Switchgear

ဤစက်ပစ္စည်းကား အဘယ်နည်း။

XGN Box-type fixed type High voltage switchgear (XGN သည် "Box-type fixed type" ၏ အတိုကောက်) သည် သတ္တုဖြင့် ဖုံးအုပ်ထားသော၊indoor ဗို့အားမြင့် switchgearစည်းဝေးပွဲ။ ၎င်းကို အဆင့်သတ်မှတ်ဗို့အား 6kV၊ 10kV၊ 20kV သို့မဟုတ် 35kV နှင့် အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ 50/60Hz ရှိသော သုံးဆင့် AC ပါဝါစနစ်များတွင် အဓိကအသုံးပြုပါသည်။

အဲဒါဘာလုပ်တာလဲ။

ဤစက်ပစ္စည်းအား လျှပ်စစ်စွမ်းအင်လက်ခံခြင်းနှင့် ဖြန့်ဖြူးခြင်းအပြင် ဓာတ်အားလိုင်းများနှင့် ထရန်စဖော်မာများကို ထိန်းချုပ်ခြင်း၊ ကာကွယ်ခြင်းနှင့် စောင့်ကြည့်ခြင်းတို့အတွက် အသုံးပြုပါသည်။ Draw-out type switchgear နှင့်မတူဘဲ၊ XGN Box-type fixed type High voltage switchgear သည် fixed-mounted circuit breakers များနှင့် switches များကို မြင်သာသော isolation gaps များဖြင့် ချိတ်ဆက်ထားသောကြောင့် ၎င်းအား ပိုမိုတောင့်တင်း၊ ကုန်ကျစရိတ်သက်သာပြီး အလတ်စားစက်မှုလုပ်ငန်းနှင့် လုပ်ငန်းသုံးအပလီကေးရှင်းများစွာတွင် ထိန်းသိမ်းရလွယ်ကူစေသည်။

မော်ဒယ်ကုဒ် ခွဲခြမ်းစိတ်ဖြာခြင်း-

XGN – ဘောက်စ်အမျိုးအစား ပုံသေအမျိုးအစား Indoor Metal-enclosed

သေတ္တာအမျိုးအစား - အပြည့်အဖုံးပါသော သတ္တုအိမ်

ပုံသေအမျိုးအစား - ပင်မခလုတ်အစိတ်အပိုင်းများကို ပုံသေတပ်ဆင်ခြင်း။

ရိုးရိုးအပလီကေးရှင်းများ-

စက်ရုံများ၊ လူနေရပ်ကွက်များ၊ စျေးဝယ်စင်တာများ၊ ဆေးရုံများ၊ ဒေတာစင်တာများနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စခန်းများရှိ ဓာတ်အားဖြန့်ဖြူးရေးအခန်းများ။

ကုန်ပစ္စည်းအကြောင်းအရာ

XGN Box-type fixed type High voltage switchgear သည် စံပြု၊ ချွေတာပြီး ယုံကြည်စိတ်ချရသော switchgear ဖြေရှင်းချက်ဖြစ်သည်။ ၎င်း၏ ပင်မဖွဲ့စည်းပုံတွင် ပုံသေ-mount ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာ၊ အနေအထားသုံးရပ်ခွဲထုတ်သည့်ခလုတ်၊ လက်ရှိထရန်စဖော်မာများ၊ ဗို့အားထရန်စဖော်မာများနှင့် ကျယ်ကျယ်ပြန့်ပြန့် ကြားယှက်နေသည့် ယန္တရားတို့ ပါဝင်သည်။ အကာအရံကို အရည်အသွေးမြင့် အအေးခံစတီးလ် သို့မဟုတ် သံမဏိဖြင့် ပြုလုပ်ထားပြီး၊ အလွန်ကောင်းမွန်သော သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိစေရန် လျှပ်စစ်ဓာတ်အမှုန့်ဖြင့် အုပ်ထားသည်။

အဓိကလျှပ်စစ်ကန့်သတ်ချက်များ- အဆင့်သတ်မှတ်ဗို့အား 12kV (24kV/40.5kV ချန်လှပ်ထားနိုင်သည်)၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိ 3150A အထိ၊ တိုတောင်းသောလျှပ်စီးကြောင်းသည် 40kA အထိ ခံနိုင်ရည်ရှိသည်။ ဟိswitchgearGB3906 နှင့် IEC62271-200 စံနှုန်းများကို အပြည့်အဝလိုက်နာပါသည်။

၎င်း၏ကျစ်လျစ်သောဒီဇိုင်း (ပုံမှန်အကျယ် 800 မီလီမီတာ၊ အတိမ်အနက် 900 မီလီမီတာ၊ အမြင့် 2200 မီလီမီတာ) သည် အဖိုးတန်ကြမ်းပြင်နေရာလွတ်ကို သက်သာစေသည်။ ဗို့အားမြင့်အခန်းများအားလုံးကို အပြည့်အ၀ ကာရံထားပြီး၊ ဘေးကင်းသော လည်ပတ်မှုကို သေချာစေသည်။ ရှေ့အကန့်တွင် ရှင်းလင်းသော အတုခိုးပုံများ၊ အချက်ပြမီးချောင်းများနှင့် အရေးပေါ် ခရီးခလုတ်များ ပါဝင်သည်။

XGN Box-type fixed type High voltage switchgear သည် ရိုးရှင်းသောလုပ်ဆောင်ချက်၊ ကြိုတင်ကုန်ကျစရိတ်နည်းပါးခြင်းနှင့် လွယ်ကူသောထိန်းသိမ်းမှုတို့ကို ဦးစားပေးလုပ်ဆောင်သည့် ပရောဂျက်များအတွက် အထူးသင့်လျော်ပါသည်။

ထုတ်ကုန် သတ်မှတ်ချက် (သတ်မှတ်ချက်)

ထုတ်ကုန်အင်္ဂါရပ်နှင့် လျှောက်လွှာ

အဓိကအင်္ဂါရပ်များ

1. ပုံသေအမျိုးအစား ရိုးရှင်းမှု – နိမ့်ကျမှုနှုန်း

ရှုပ်ထွေးသောရွေ့လျားရထားလမ်းဖွဲ့စည်းပုံများမရှိပါ။ XGN Box-type fixed type High voltage switchgear သည် bolted သို့မဟုတ် direct-contact connections များကို အသုံးပြု၍ စက်ပိုင်းဆိုင်ရာချို့ယွင်းမှုအန္တရာယ်များကို များစွာလျှော့ချပေးပါသည်။

2. မြင်နိုင်သောအဆက်အသွယ်များကိုဖြတ်ပါ – လော့ခ်ချခြင်း/ Tagout အတွက် ဘေးကင်းပါသည်။

သီးခြားခလုတ်သည် ရှင်းရှင်းလင်းလင်းမြင်နိုင်သော အဆက်အသွယ်အနေအထားများကို ပေးဆောင်သည်။ အော်ပရေတာများသည် ပြုပြင်မွမ်းမံခြင်းမပြုမီ ပတ်လမ်းခြားခြင်းကို မြင်သာစွာ အတည်ပြုနိုင်သည် - ဆီအမျိုးအစားဟောင်း သို့မဟုတ် မီနီအမျိုးအစားဂီယာထက် အရေးကြီးသော ဘေးကင်းရေး အားသာချက်ဖြစ်သည်။

3. ကျစ်လစ်ပြီး နေရာချွေတာခြင်း။

12kV ဗားရှင်းများအတွက် အကျယ် 600 မီလီမီတာအထိရှိသည်။ နေရာအကန့်အသတ်ရှိသော ဓာတ်အားခွဲရုံများတွင် ပြန်လည်ပြင်ဆင်ခြင်းအတွက် အကောင်းဆုံးဖြစ်သည်။

4. Fully Interlocked – မှားယွင်းလုပ်ဆောင်ခြင်းကို ကာကွယ်ပေးသည်။

circuit breaker၊ isolating switch နှင့် front cover အကြား စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်ဆိုင်ရာ သော့ခတ်မှုများသည် "five-prevention" သတ်မှတ်ချက်များနှင့် ကိုက်ညီပါသည်။

5. ကြမ်းတမ်းသောပတ်ဝန်းကျင်များအတွက် လိုက်လျောညီထွေဖြစ်စေသည်။

စိုစွတ်သော သို့မဟုတ် ဖုန်ထူသောပတ်ဝန်းကျင်တွင် ယုံကြည်စိတ်ချရသော ငွေ့ရည်ဖွဲ့မှုအပူပေးကိရိယာများနှင့် IP4X အရှေ့ဘက်အကာအရံများကို သေချာစေသည်။

လျှောက်လွှာဧရိယာများ

● စက်မှုစက်ရုံများ – ထုတ်လုပ်မှုလိုင်းများအတွက် ပါဝါထောက်ပံ့မှု

● ကူးသန်းရောင်းဝယ်ရေးဆိုင်ရာ ရှုပ်ထွေးမှုများ – ပင်မဖြန့်ဖြူးရေးအခန်း

● ဒေတာစင်တာများ – အရန်ပါဝါပြောင်းခြင်း

● လေအား/ဆိုလာ ဓာတ်အားပေးစက်ရုံများ – အလယ်အလတ်ဗို့အား စုဆောင်းမှု

● ဆေးရုံများ – ပုံသေဂီယာဖြင့် ပါဝါနှစ်ထပ်ပြောင်းခြင်း။

အမေးအဖြေ

မေး- သင်၏ XGN Box-type fixed type High voltage switchgear နှင့် draw-out type (KYN ကဲ့သို့) အကြား ကွာခြားချက်မှာ အဘယ်နည်း။

A: အရမ်းကောင်းတဲ့မေးခွန်းပါ။ XGN Box-type fixed type High voltage switchgear တွင် fixed-mounted circuit breakers များရှိသည်။ သင်သည် ဘရိတ်ကာကို “ထုတ်” ၍မရသော်လည်း ပိုမိုတောင့်တင်းသောဖွဲ့စည်းပုံ၊ ကြိုတင်ကုန်ကျစရိတ်သက်သာခြင်းနှင့် ရိုးရှင်းသောထိန်းသိမ်းမှုတို့ကို သင်ရရှိမည်ဖြစ်သည်။ မြင့်မားသော ရရှိနိုင်မှု ထပ်တလဲလဲ မစိုးရိမ်ရသော အပလီကေးရှင်းများအတွက် (ဥပမာ၊ တစ်နှစ်လျှင် လည်ပတ်မှု 500 အောက်)၊ ပုံသေအမျိုးအစားသည် ပိုမိုချွေတာပြီး ယုံကြည်စိတ်ချရသည်။

တံခါး

ထုတ်လုပ်မှုအသေးစိတ်

1. အရံအတား ထုတ်လုပ်မှု

အအေးခံစတီးပြား (≥2 မီလီမီတာ အထူ) သို့မဟုတ် 304 သံမဏိ

အိမ်တွင် ကွေးခြင်း၊ ဂဟေဆော်ခြင်းနှင့် မျက်နှာပြင် ကုသမှု

Electrostatic အမှုန့်အပေါ်ယံပိုင်း (အထူ≥60μm၊ ဆားဖြန်းစမ်းသပ်မှု≥240h)

2. Core အစိတ်အပိုင်းများ

Fixed-mount vacuum circuit breaker (အမှတ်တံဆိပ်- Lugao / optional Siemens, ABB)

မြင်နိုင်သော ချိုးဖျက်မှုဖြင့် အနေအထားသုံးရပ် သီးခြားခွဲခလုတ်

ကြေးနီဘတ်စ်ဘားများ (သံဘူး သို့မဟုတ် ငွေရောင်ချထားသည့်)

လက်ရှိ/ဗို့အား ထရန်စဖော်မာများ (တိကျမှုအတန်းအစား 0.5/0.2S)

3. Internal Wiring

ဝိုင်ယာနံပါတ်များ၊ ဂိတ်တုံးများနှင့် ပလပ်စတစ်ပြွန်များကို ရှင်းလင်းစွာ မှတ်သားထားသည်။

အလယ်တန်းဝါယာကြိုးကို 2kV တွင် ၁ မိနစ်ကြာ စမ်းသပ်သည်။

ဝါယာကြိုးများအားလုံး မီးမလောင်ဘဲ 105°C အဆင့်သတ်မှတ်ထားသည်။

4. စက်ရုံစမ်းသပ်ခြင်း။

ပါဝါကြိမ်နှုန်းကို ခံနိုင်ရည်ရှိသော ဗို့အားစမ်းသပ်မှု

ပင်မပတ်လမ်းခံနိုင်ရည်တိုင်းတာခြင်း။

စက်လည်ပတ်မှုစမ်းသပ်မှု (≥200 ကြိမ်)

Interlock လုပ်ဆောင်မှု အတည်ပြုခြင်း။

တစ်စိတ်တစ်ပိုင်းထွက်ပေါက်တိုင်းတာခြင်း (≤10pC)

XGN နှင့် KYN Switchgear

XGN Fixed Type Switchgear နှင့်KYN ထုတ်ယူနိုင်သော ခလုတ်ဂီယာ သင့်ပရောဂျက်လိုအပ်ချက်များ၊ ပြုပြင်ထိန်းသိမ်းမှုဗျူဟာနှင့် ဘတ်ဂျက်အပေါ် မူတည်သည်။ XGN switchgear သည် ယုံကြည်စိတ်ချရမှု၊ ရိုးရှင်းသောလည်ပတ်မှုနှင့် ရင်းနှီးမြှုပ်နှံမှုကုန်ကျစရိတ်သက်သာခြင်းကို ဦးစားပေးသည့် အပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားပြီး KYN switchgear သည် မကြာခဏပြုပြင်ထိန်းသိမ်းမှုလိုအပ်သော သို့မဟုတ် မြင့်မားသောလည်ပတ်မှုပြောင်းလွယ်ပြင်လွယ်လိုအပ်သောစနစ်များအတွက် ပိုသင့်လျော်ပါသည်။

လက်မှတ်နှင့် အရည်အသွေးအာမခံချက်

● IEC 62271-200 နှင့် ကိုက်ညီသည်။

● GB 3906 ထောက်ခံချက်

● အတွင်းပိုင်း arc အမှားအယွင်း (IAC A-FL) – စိတ်ကြိုက်စမ်းသပ်ထားသည်။

● ISO 9001:2015 စက်ရုံစီမံခန့်ခွဲမှုစနစ်

● အမျိုးသားဗို့အားမြင့်စမ်းသပ်ရေးဌာန (Xi'an / Beijing) မှ အမျိုးအစားစမ်းသပ်မှုအစီရင်ခံစာများ

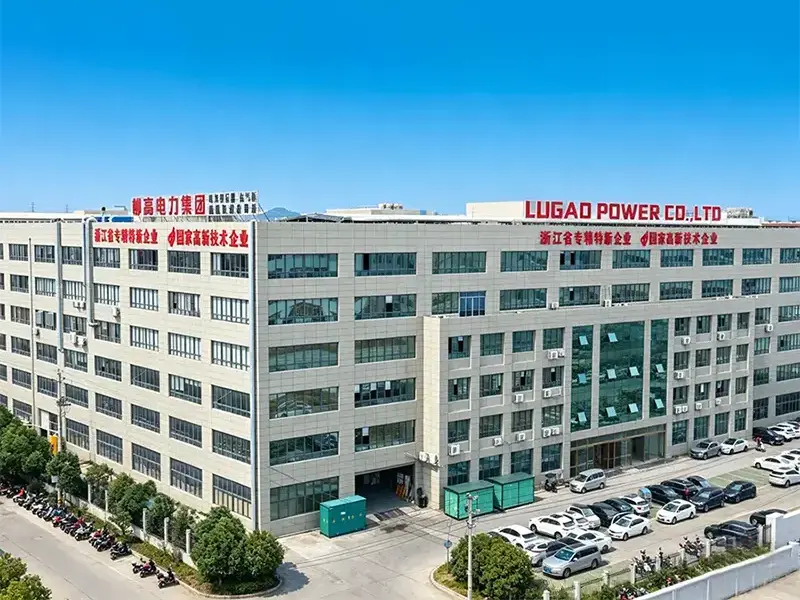

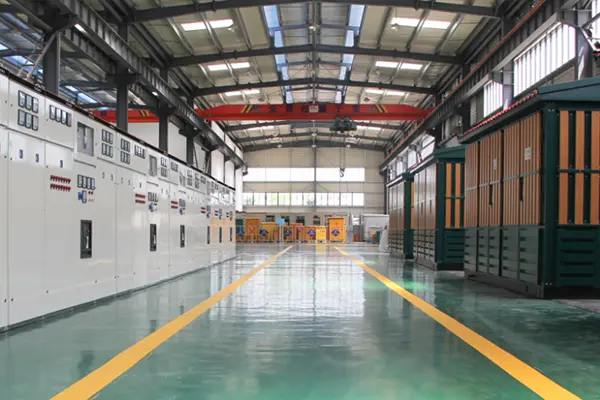

ကျွန်ုပ်တို့၏ XGN switchgear ကို CNC လေဆာဖြတ်တောက်ခြင်းစက်များ၊ CNC ကွေးညွှတ်စင်တာများ၊ စက်ရုပ်ဂဟေစနစ်များ၊ ကြေးနီဘတ်စ်ဘားလုပ်ဆောင်ခြင်းလိုင်းများနှင့် ပြည့်စုံသော ဗို့အားမြင့်စမ်းသပ်ဓာတ်ခွဲခန်းများ တပ်ဆင်ထားသော ခေတ်မီထုတ်လုပ်မှုစက်ရုံတွင် ထုတ်လုပ်ထားပါသည်။ သင်၏ XGN Box-type fixed type High voltage switchgear အား စမ်းသပ်မှုအစီရင်ခံစာများ၊ ဝါယာကြိုးပုံများ နှင့် လည်ပတ်မှုလက်စွဲများ အပြည့်အစုံကို အင်္ဂလိပ်နှင့် တရုတ်ဘာသာဖြင့် ပေးပို့မည်ဖြစ်ပါသည်။

ပြိုင်ဘက်များနှင့် နှိုင်းယှဉ်လျှင် အားသာချက်များ – Lugao ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

ထုပ်ပိုးမှုစံ

● အစိုဓာတ်ခံရုပ်ရှင်ပါရှိသော ခိုင်ခံ့မြင့်မားသော အထပ်သားအိတ်များ

● အစိတ်အပိုင်းများအတွက် အတွင်းပိုင်းမြှုပ်ကွက်များ

● အထွက် terminal အားလုံးကို insulating caps ဖြင့် ဖုံးထားသည်။

● Busbar အပိုင်းများကို အညွှန်းများဖြင့် သီးခြားစီထုပ်ပိုးထားသည်။

သင်္ဘောအမှတ်များ

● အမှာစာနံပါတ်၊ ဦးတည်ရာ၊ အလေးချိန်၊ “ပျက်စီးလွယ်သော” နှင့် “အကန့်မရှိ” ဆိုင်းဘုတ်များ

ပို့ဆောင်မှု ရွေးချယ်စရာများ

● FOB Ningbo / ရှန်ဟိုင်း

● စံသတ်မှတ်ဖွဲ့စည်းမှုအတွက် ပို့ဆောင်ချိန်- 15-25 ရက်

After-Sales Service ကတိကဝတ်

● အာမခံကာလ - တင်ပို့သည့်နေ့မှ 12 လ (ဝန်ဆောင်မှုစာချုပ်အရ 24 သို့မဟုတ် 36 လအထိ သက်တမ်းတိုးနိုင်သည်)

● နည်းပညာပံ့ပိုးမှု – တစ်သက်တာ အခမဲ့ တိုင်ပင်ဆွေးနွေးမှု၊ လုပ်ငန်းရက်များအတွင်း 2 နာရီအတွင်း အဝေးထိန်းပြဿနာဖြေရှင်းခြင်း။

● ကွင်းဆင်းဝန်ဆောင်မှု – တပ်ဆင်ခြင်းဆိုင်ရာ လမ်းညွှန်မှု ရရှိနိုင်ပါသည်။ အမှားအယွင်းများကို လိုအပ်သလို ကိုင်တွယ်ခြင်း (အာမခံကာလအတွင်း အခမဲ့)

● Spare Parts Supply – အများအားဖြင့် သိုလှောင်ထားသော အစိတ်အပိုင်းများ၊ အရေးပေါ်အော်ဒါများအတွက် နောက်နေ့ အမြန်ချောပို့ ပို့ဆောင်ပေးပါသည်။
