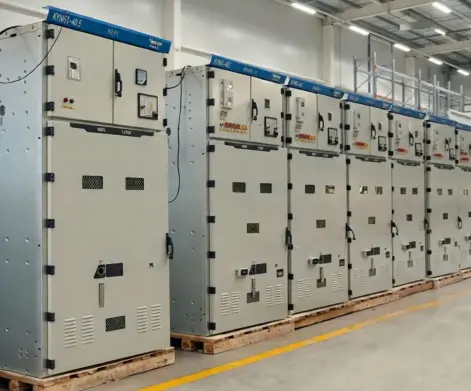

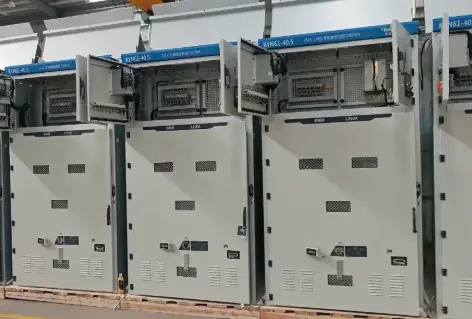

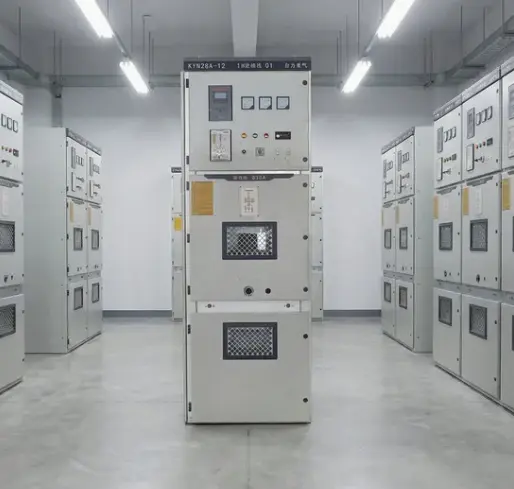

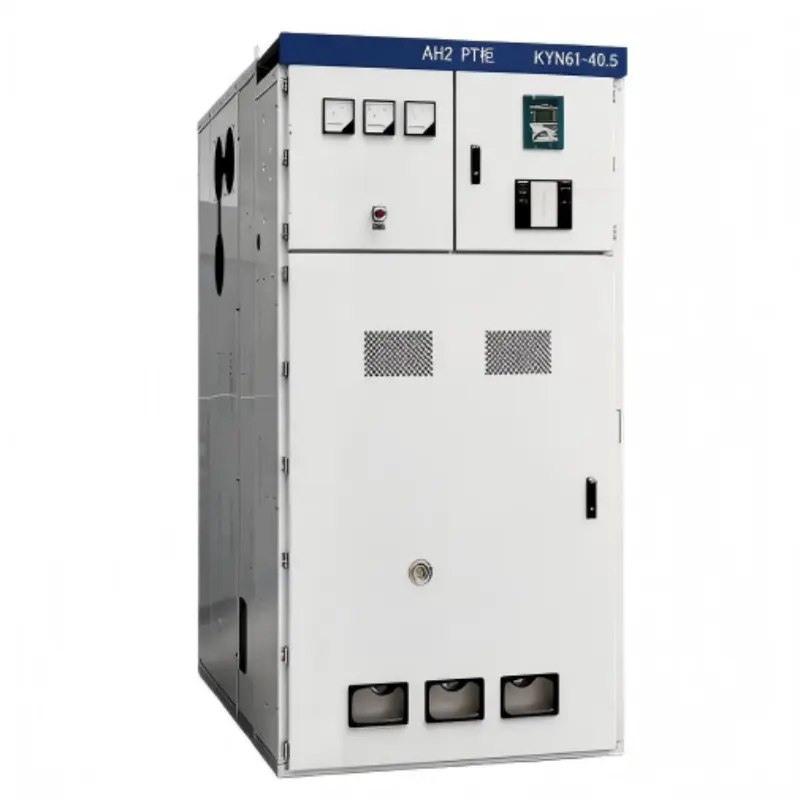

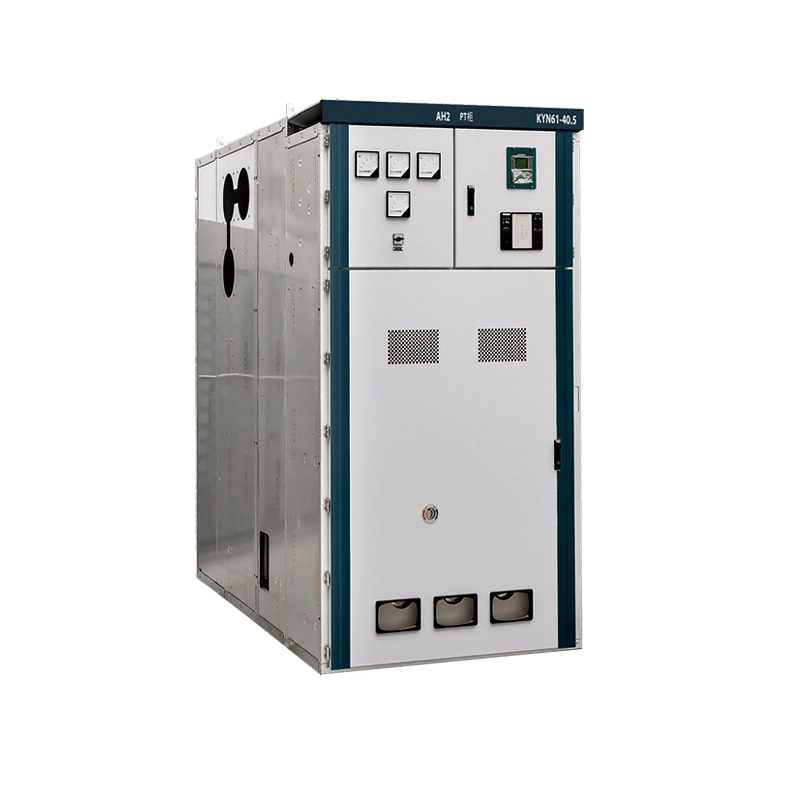

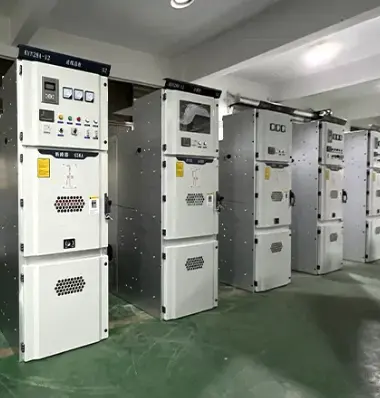

KYN High Voltage Air-insulated Panel Switchgear

KYN High Voltage Air-insulated Panel Switchgear ဆိုတာဘာလဲ။

Switchgear သည် 3.6kV မှ 40.5kV၊ 50Hz သို့မဟုတ် 60Hz အတွင်း လည်ပတ်နေသော သုံးဆင့် AC ပါဝါစနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသော သတ္တုဖြင့်ဖုံးအုပ်ထားသော လေကာလျှပ်ကာ၊ အိမ်တွင်းအလတ်စား ဗို့အား switchgear တပ်ဆင်မှုတစ်ခုဖြစ်သည်။

"KYN" သတ်မှတ်ခြင်းသည် တရုတ်အမျိုးသား စံအမည်ကို လိုက်နာသည်။

K - သတ္တုကို ၀တ်ဆင်ထားသည်။

Y – လက်တွန်းလှည်း အမျိုးအစား

N - အိမ်တွင်း

SF6 ကို အသုံးပြုသည့် ဓာတ်ငွေ့ လျှပ်ကာ ခလုတ်ဂီယာ (GIS) နှင့် မတူဘဲ၊ KYN စီးရီးသည် အသက်ရှင်သည့် အစိတ်အပိုင်းများနှင့် မြေကြီးကြားတွင် အဓိက dielectric ကြားခံအဖြစ် လေထုအပေါ် မှီခိုအားထားရသည်။

ဘာတတ်နိုင်မလဲ။

ဤ KYN High Voltage Air-insulated Panel Switchgear သည် ဗို့အားမြင့်လျှပ်စစ်ပစ္စည်းများကို ထိန်းချုပ်ခြင်း၊ ကာကွယ်ခြင်းနှင့် သီးခြားခွဲထုတ်ခြင်းအတွက် ဗဟိုအချက်အချာအဖြစ် ဆောင်ရွက်ပါသည်။ ၎င်း၏အဓိကလုပ်ဆောင်ချက်များပါဝင်သည်-

1. လျှပ်စစ်ပါဝါကို လက်ခံပြီး ဖြန့်ဝေပါ- ပင်မ busbar သည် transformer သို့မဟုတ် generator မှ အဝင်ပါဝါကို လက်ခံရရှိပြီး ၎င်းအား အထွက် feeders အများအပြားထံ ဖြန့်ဝေပါသည်။ feeder တစ်ခုစီကို လွတ်လပ်စွာပြောင်းနိုင်သည်။

2. လျှပ်စစ်ချို့ယွင်းမှုမှကာကွယ်ပါ – ပေါင်းစည်းထားသော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများ (ဖြုတ်တပ်နိုင်သော လက်တွန်းလှည်းတွင် တပ်ဆင်ထားသည်) ဝန်ပိုလွန်မှု၊ ပတ်လမ်းပြတ်တောက်မှု သို့မဟုတ် မြေကြီးချို့ယွင်းမှုအခြေအနေများကို သိရှိသောအခါ မီလီစက္ကန့်အတွင်း အလိုအလျောက် လည်ပတ်သည်။ လက်ရှိ ထရန်စဖော်မာများသည် အမှားကို အာရုံခံသည်။ အကာအကွယ် relay များသည် trip command ကို စတင်သည်။

3. ပြုပြင်ထိန်းသိမ်းမှုအတွက် စက်ပစ္စည်းများကို သီးခြားခွဲထုတ်ခြင်း- လက်တွန်းလှည်းကို "အဆက်ပြတ်နေသည်" အနေအထားသို့ တွန်းတင်နိုင်ပြီး ဘရိတ်ကာနှင့် ပုံသေပင်မအဆက်အသွယ်များကြားတွင် မြင်သာသောလေကွာဟမှုကို ဖန်တီးပေးနိုင်သည်။ ဘစ်ဘားတစ်ခုလုံးအား စွမ်းအင်မဖြစ်စေဘဲ ဘရိတ်ကာကို ဘေးကင်းစွာ စစ်ဆေးနိုင်စေမည့် တိုက်ရိုက်ပုံသေအဆက်အသွယ်များပေါ်တွင် Shutter များသည် အလိုအလျောက်ပိတ်ပါသည်။

4. အချိန်နှင့်တပြေးညီ တိုင်းတာခြင်းနှင့် စောင့်ကြည့်ခြင်းတို့ကို ပံ့ပိုးပေးသည် - အမ်မီတာများ၊ ဗို့မီတာများ၊ ပါဝါအရည်အသွေးပိုင်းခြားစိတ်ဖြာချက်များနှင့် အဝေးထိန်းဂိတ်ယူနစ်များ (RTUs) တို့အား ကေဘယ်အကန့်အတွင်း တပ်ဆင်ထားသော ဗို့အားထရန်စဖော်မာ (VTs) များ။

5. ဘေးကင်းသောမြေဆီလွှာကိုဖွင့်ပါ– ပြုပြင်ထိန်းသိမ်းမှုလုပ်ငန်းမစတင်မီတွင် လက်တွန်းလှည်းအနေအထားဖြင့် စက်ဖြင့်ချိတ်ဆက်ထားသော လက်ဖြင့်ပြုလုပ်ထားသော မြေဆီလွှာခလုတ်သည် ကေဘယ်ဘေးကို လုံခြုံစွာမြေသားဖောက်ထားနိုင်စေပါသည်။

6. အကာအကွယ် relays များနှင့် ညှိနှိုင်းပါ- ခေတ်မီ မိုက်ခရိုပရိုဆက်ဆာ-အခြေခံထားသည့် ထပ်ဆင့်များ (ချန်လှပ်ထားနိုင်သည်) သည် ဦးတည်ချက်အား လွှမ်းမိုးခြင်း၊ ကွဲပြားမှု၊ ကန့်သတ်ထားသော မြေကြီးအမှားနှင့် ဘရိတ်ကာချို့ယွင်းမှုတို့ကို အကာအကွယ်ပေးပါသည်။ Modbus သို့မဟုတ် IEC 61850 မှတဆင့် ဆက်သွယ်ရေးသည် SCADA စနစ်များသို့ ပေါင်းစည်းနိုင်စေပါသည်။

အနှစ်သာရအားဖြင့်၊ KYN High Voltage Air-insulated Panel Switchgear သည် အလယ်အလတ်ဗို့အားကွန်ရက်များ—ခိုင်ခံ့သော၊ ဖောက်ထွင်းမြင်နိုင်သော (လေ-လျှပ်ကာဖြင့် ဖြစ်ပျက်နေသည်များကို သင်မြင်နိုင်စေရန်) နှင့် အိမ်တွင်းတပ်ဆင်မှုအတွက် ချွေတာသောအလုပ်ဖြစ်သည်။

ထုတ်ကုန် ကန့်သတ်ချက်များ

ထုတ်ကုန်အားသာချက်များ

1. စစ်မှန်သော သတ္တုဖြင့် အုပ်ထားသော ဆောက်လုပ်ရေး၊

ကျွန်ုပ်တို့၏ KYN ခလုတ်ဂီယာသည် အကန့်အား အပြည့်အဝခွဲခြားထားသော အကန့်လေးခုအဖြစ် ပိုင်းခြားထားသည်။

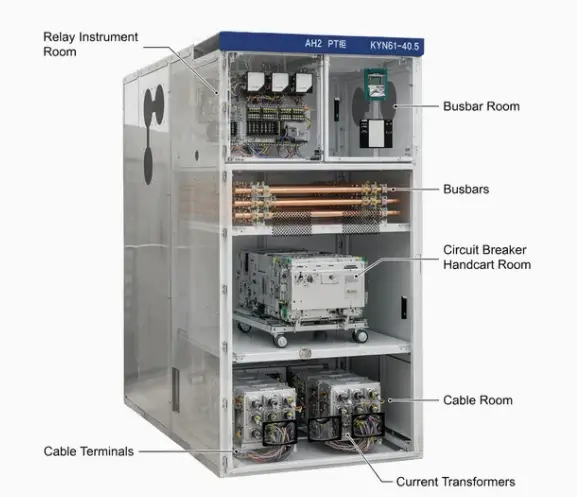

● Busbar အကန့် (အပေါ်ပိုင်း အနောက်)

● Breaker handcart compartment (အလယ်ရှေ့)

● ကေဘယ်အခန်း (အောက်ခြေအနောက်)

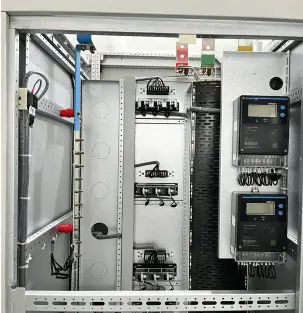

● ဗို့အားနိမ့်တူရိယာအခန်း (အပေါ်ဘက်ရှေ့)

အကွက်တစ်ခုစီကို 3mm အထူသွပ်ရည်စိမ်စတီးအတားအဆီးများဖြင့် ခွဲထားသည်။ ဤခွဲခြားမှုကို ရရှိသည်-

● ချို့ယွင်းမှုထိန်းချုပ်မှု– အတွင်းပိုင်းအကန့်တစ်ခုသည် အကွက်တစ်ခုတွင် ဖြစ်ပေါ်ပါက၊ ၎င်းသည် ကပ်လျက်အခန်းများသို့ မပျံ့နှံ့နိုင်ပါ။ ကျွန်ုပ်တို့၏ဒီဇိုင်းသည် 1 စက္ကန့်အတွက် 40kA အထိ IAC AFLR စမ်းသပ်မှုကို အောင်မြင်ပြီးဖြစ်သည်။

● ဝန်ထမ်းဘေးကင်းရေး– ဘတ်စ်ဘားများ အသက်ရှင်နေသော်လည်း ပုံသေသံမဏိအတားအဆီးများနောက်တွင် အပြည့်အ၀ ကာရံထားသော်လည်း လက်တွန်းလှည်းများဝင်ရောက်ရန်အတွက် လက်တွန်းလှည်းဝင်ရောက်ရန်အတွက် ဘရိတ်အကန့်တံခါးကို ဝန်ထမ်းများက ဖွင့်နိုင်သည်။

● မျဉ်းပြိုင်ထိန်းသိမ်းခြင်း– ကြိုးဖြတ်ခြင်းအခန်းကို ဝန်ဆောင်မှုပေးနေချိန်တွင် ကေဘယ်ကြိုးဖြတ်ခြင်းလုပ်ငန်းကို ဆက်လက်လုပ်ဆောင်နိုင်သည်။

2. တိုက်ရိုက်ဆက်သွယ်မှုကာကွယ်ရေးအတွက် အလိုအလျောက်တံခါးပိတ်များ

လက်တွန်းလှည်းသည် စမ်းသပ်အနေအထားသို့ ချိတ်ဆက်ထားသည့်နေရာမှ ရွေ့သွားသောအခါ၊ သံမဏိအပိတ်များသည် ပုံသေပင်မအဆက်အသွယ်များ (လိုင်းနှင့် ဝန်နှစ်ဖက်) များပေါ်တွင် အလိုအလျောက်လျှောကျသွားသည်။ အဓိကအင်္ဂါရပ်များ-

● ပစ္စည်း – 3mm အထူ သံမဏိ (အလူမီနီယမ် သို့မဟုတ် ပလပ်စတစ်မဟုတ်)

● လည်ပတ်မှု – နွေဦးမောင်းနှင်ပြီး ပျက်ကွက်-ဘေးကင်းသည် (ယန္တရား နွေဦးပေါက်သွားလျှင်ပင် တံခါးများပိတ်သည် – ဆွဲငင်အား ကူညီပေးသည်)

● အပြန်အလှန်သော့ခတ်ခြင်း – လက်တွန်းလှည်းကို မဖယ်ရှားပါက Shutters များကို ကိုယ်တိုင်ဖွင့်၍မရနိုင်သည့်အပြင် အထူးသော့ဖွင့်ခြင်းကိရိယာကို အသုံးပြုထားပါသည် (ခွင့်ပြုချက်မရှိဘဲ ဝင်ရောက်ခြင်းကို တားဆီးသည်)

● လျှပ်ကာများ – လျှပ်ကာပေါက်များကို နောက်ဘက်ခြမ်းတွင် လျှပ်ကာ epoxy 2 မီလီမီတာဖြင့် ဖုံးအုပ်ထားပြီး ဗို့အားကို လှုံ့ဆော်ပေးသည်

3. Air Insulation – SF6 Gas မရှိပါ။

Gas-insulated switchgear (GIS) နှင့်မတူဘဲ KYN High Voltage Air-insulated Panel Switchgear သည် လေထုကို insulating ကြားခံအဖြစ်သာ အသုံးပြုပါသည်။ ၎င်းသည် အကျိုးကျေးဇူးများစွာကို ပေးဆောင်သည်-

● ဖန်လုံအိမ်ဓာတ်ငွေ့ သုညထုတ်လွှတ်မှု– SF6 တွင် CO2 ထက် အဆ 23,500 ကမ္ဘာကြီးပူနွေးလာနိုင်သည့်အလားအလာရှိသည်။ အီးယူရှိ စည်းမျဉ်းစည်းကမ်းများသည် SF6 အသုံးပြုမှုကို ကန့်သတ်ထားသည်။ Air-insulated KYN သည် အနာဂတ် အကာအကွယ် ရွေးချယ်မှု ဖြစ်သည်။

● ဓာတ်ငွေ့ ကိုင်တွယ်သည့် ကိရိယာ မလိုအပ်ပါ-GIS တွင် စျေးကြီးသော ဓာတ်ငွေ့တွန်းလှည်းများ၊ ဖိအားတိုင်းကိရိယာများ၊ ယိုစိမ့်မှု ကိရိယာများနှင့် ပြန်လည်ဖြည့်သွင်းရန်အတွက် အသိအမှတ်ပြု ပညာရှင်များ လိုအပ်ပါသည်။ KYN မှာ ဒါတွေ တစ်ခုမှ မလိုပါဘူး။

● မြင်သာသော လေ၀င်လေထွက် ကွာဟချက်—အော်ပရေတာများသည် ဖွင့်ထားသော အဆက်အသွယ်များ သို့မဟုတ် လက်တွန်းလှည်းနှင့် ပုံသေအဆက်အသွယ်များကြား ကွာဟချက်ကို မြင်နိုင်သည်။ SF6 ကိရိယာသည် အလုံပိတ်အကာများနောက်တွင် အရာအားလုံးကို ဝှက်ထားသည်။

● သက်ရှိစက်ဝန်း ကုန်ကျစရိတ် သက်သာသည်– ဓာတ်ငွေ့ပြန်လည်ဖြည့်သွင်းခြင်း မရှိ၊ အချိန်အခါအလိုက် အစိုဓာတ်စစ်ဆေးမှုမရှိ၊ တံဆိပ်အစားထိုးခြင်း မရှိပါ။ လေက အခမဲ့ပါ။

5. မြင့်မားသော Short-circuit ကိုခံနိုင်ရည်ရှိသည်။

ကျွန်တော်တို့ရဲ့KYN ခလုတ်ဂီယာအောင်မြင်သည်-

● သတ်မှတ်ထားသော အချိန်တိုအတွင်း လက်ရှိခံနိုင်ရည် – 50kA အထိ 3 စက္ကန့်အထိ

● အဆင့်သတ်မှတ်ထားသော အထွတ်အထိပ်သည် လက်ရှိခံနိုင်ရည် – 125kA အထိ

● အတွင်းပိုင်း arc အမျိုးအစား ခွဲခြားခြင်း – IAC AFLR 40kA/1s (ဝင်ရောက်နိုင်သော ရှေ့၊ ဘေး၊ နောက်)

ဤအဆင့်သတ်မှတ်ချက်များသည် ပုံမှန် အသုံးဝင်မှုလိုအပ်ချက်များထက် ကျော်လွန်သည် (များသောအားဖြင့် 25kA သို့မဟုတ် 31.5kA 3 စက္ကန့်)။ မြင့်မားသောခံနိုင်ရည်ရှိမှုမှလာသည်-

● နှစ်ချက်ခေါက် 2.5mm busbar ပံ့ပိုးမှုကွင်းများ

● အနည်းဆုံး 70Nm bolt torque ပါရှိသော ငွေရောင်ဖြင့်ပြုလုပ်ထားသော ကြေးနီဘတ်စ်ဘားများ

● တုန်ခါမှုအောက်တွင် အဆင့်မှဆင့် flashovers များကိုကာကွယ်ရန် လျှပ်ကာဘတ်စ်ဘားလက်စွပ်များ။

ထုတ်ကုန်အင်္ဂါရပ်များ

ထုတ်လုပ်မှုအသေးစိတ်

ဘောင်နှင့် အရံအတား

1. ပစ္စည်း- 2.5 မီလီမီတာ အအေးခံစတီးဘောင်၊ 3.0mm အခန်းအတားအဆီးများ

2. ဖွဲ့စည်းခြင်း- လေဆာဖြတ်ခြင်း၊ CNC ဖြင့်ထိုးခြင်း၊ စက်ရုပ် MIG ဂဟေဆက်ခြင်း။

3. အပေါ်ယံပိုင်း- အဆင့် ကိုးဆင့် - E-coat primer + polyester အမှုန့်အင်္ကျီ၊ 100-120μm အထူ။ ဆားဖြန်း > နာရီ ၁၀၀၀

4. အရောင်- RAL 7035 (မီးခိုးရောင်) စံနှုန်း

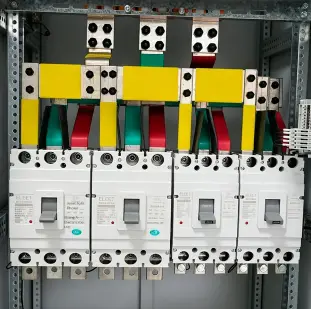

Busbar စနစ်

1. ကြေးနီ- 99.95% E-Cu၊ လျှပ်ကူးနိုင်မှု ≥58 MS/m

2. အဆစ်များ- ငွေရောင်ချထားသည့် (10μm) + Belleville အ၀တ်လျှော်စက်များ၊ အနီရောင်ဆေးသုတ်ခြင်း အမှတ်အသားဖြင့် 70Nm သို့ torque လုပ်သည်

3. လျှပ်ကာ- 15kV တွင် အပူ-ကျုံ့နိုင်သော မီးမလောင်နိုင်သော လက်စွပ်များ၊ တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်မှု <5pC

4. insulator တွင်လည်း ပံ့ပိုးပေးသည်- ဆီလီကာဖြည့်သွင်းထားသော Epoxy၊ creepage ≥20mm/kV

လက်တွန်းလှည်း ထုတ်လုပ်ရေး

1. ကိုယ်ထည်- Powder-coated black; MoS2-နိုင်လွန် roller လေးခု (တစ်ခုလျှင် 500 ကီလိုဂရမ်အထိ)

2. Racking- Acme ခဲဝက်အူ၊ 10 အလှည့်ကျ စမ်းသပ်ရန်၊ ရုန်းအား <15 Nm

3. Breaker တပ်ဆင်ခြင်း- Lugao VCB သို့မဟုတ် ABB VD4/Siemens 3AH အတွက် တိုက်ရိုက် bolt-on

4. အရန်အဆက်အသွယ်များ- 8NO+8NC၊ ငွေ-နီကယ်၊ 250V AC တွင် 10A
