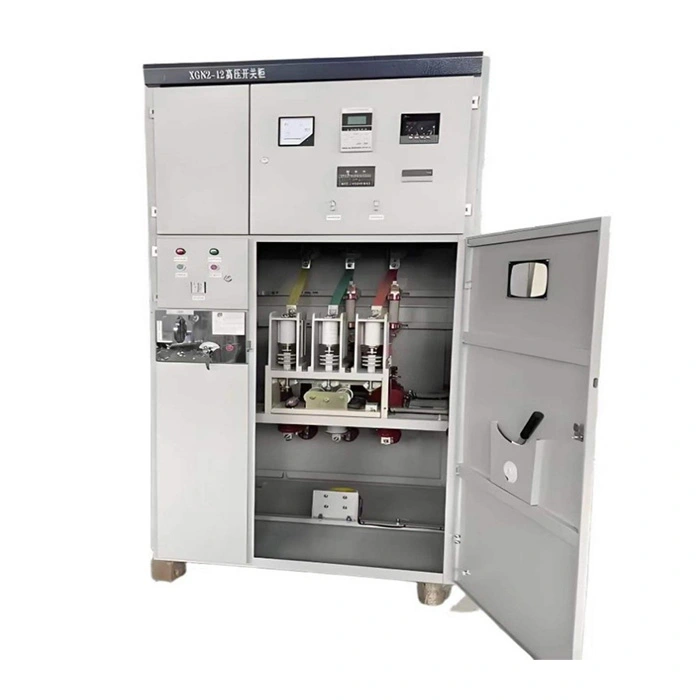

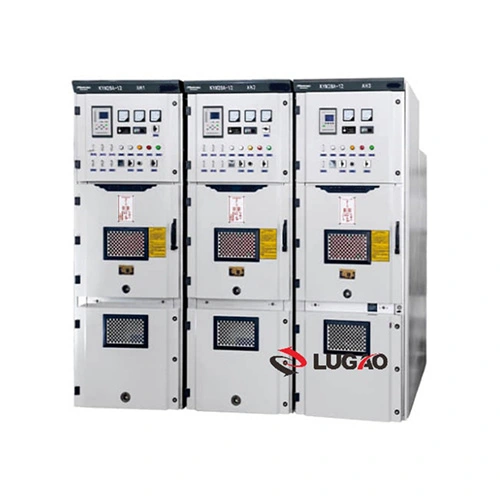

Handcart Type Fixed High Voltage Board Panel Switchgear

The Handcart Type Fixed High Voltage Board Panel Switchgear သည် သတ္တုဖြင့် အလုံပိတ်၊လေ-လျှပ်ကာအလတ်စား-ဗို့အားခလုတ်ဂီယာsingle-busbar နှင့် double-busbar စနစ်များအတွက် တပ်ဆင်မှု။ ဒါပေမယ့် ဒီထုတ်ကုန်က ဘာအတိအကျလဲ၊ အဲဒါက မင်းရဲ့ လျှပ်စစ်အခြေခံအဆောက်အအုံအတွက် ဘာလုပ်ပေးနိုင်မလဲ။

အဲဒါဘာလဲ-

၎င်းသည် မူလအပြောင်းအရွှေ့ကိရိယာများ (ဥပမာ ဖုန်စုပ်ဆားကစ်ဘရိတ်ကာများ၊ အဆက်အသွယ်ကိရိယာများ သို့မဟုတ် VSDs များကဲ့သို့) အတွက် ဖယ်ရှားနိုင်သော လက်တွန်းလှည်းယန္တရားနှင့် ပုံသေအကန့်အိမ်တစ်လုံးကို ပေါင်းစပ်ထားသော ဒီဇိုင်းတစ်ခုဖြစ်သည်။ ဘတ်စ်ဘားများ၊ ကေဘယ်ကြိုးများနှင့် အရန်အစိတ်အပိုင်းများကို အရံအတားအတွင်း မွမ်းမံထားသော်လည်း လက်တွန်းလှည်းကို အကန့်အတွင်းနှင့် အပြင်ဘက်တွင် လှိမ့်နိုင်သည်။ ဤဒီဇိုင်းသည် 3kV မှ 40.5kV အဆင့်သတ်မှတ်ထားသော ဗို့အားများအတွက် IEC 62271-200 နှင့် GB3906 အောက်တွင် စံသတ်မှတ်ထားသည်။

၎င်းသည် အဘယ်အရာလုပ်ဆောင်နိုင်သည်-

● ပါဝါစီးဆင်းမှုကို ထိန်းချုပ်ပါ- ၎င်းသည် ထရန်စဖော်မာများ၊ မော်တာများနှင့် ကာပတ်တာဘဏ်များကဲ့သို့ ဗို့အားမြင့်များကို လုံခြုံစွာချိတ်ဆက်ခြင်း သို့မဟုတ် ဖြတ်တောက်ပေးသည်။

● အမှားအယွင်းများကို အကာအကွယ်ပေးသည်- ပေါင်းစည်းထားသော အကာအကွယ် relays များနှင့် circuit breakers များသည် overload များ၊ circuit တိုများ သို့မဟုတ် earth faults များအတွင်း အလိုအလျောက် လည်ပတ်နေပါသည်။

● ဘေးကင်းသော ပြုပြင်ထိန်းသိမ်းမှုကို ဖွင့်ပါ- လက်ကိုင်လှည်းကို သီးခြားခွဲထားသော မြေကြီးအနေအထားသို့ ဆုတ်ခွာနိုင်သည်၊ မြင်သာသော လေကွာဟမှုကို ဖန်တီးနိုင်သည်-- နည်းပညာရှင်များသည် busbar တစ်ခုလုံးအား အားမထုတ်ဘဲ ဘရိတ်ကာပေါ်တွင် အလုပ်လုပ်နိုင်စေပါသည်။

● တိုင်းတာခြင်းနှင့် စောင့်ကြည့်ခြင်း- ဘောင်ပေါ်တွင် တပ်ဆင်ထားသော လက်ရှိ ထရန်စဖော်မာများ၊ ဗို့အားထရန်စဖော်မာများနှင့် ဒစ်ဂျစ်တယ်မီတာများသည် စနစ်အခြေအနေအတွက် အချိန်နှင့်တပြေးညီ ဒေတာကို ပေးပါသည်။

● ဘေးကင်းစွာ အပြန်အလှန်သော့ခတ်ခြင်း- စက်နှင့်လျှပ်စစ်ဆိုင်ရာ သော့ခတ်မှုများသည် လက်တွန်းလှည်း လမ်းခုလတ်ဖြစ်နေချိန် သို့မဟုတ် တိုက်ရိုက်အခန်းများကို ဝင်ရောက်ကြည့်ရှုနေစဉ် ဘရိတ်ကာပိတ်ခြင်းကဲ့သို့ လူသားအမှားများကို တားဆီးပေးသည်။

အတိုချုပ်အားဖြင့်၊ ဤ Handcart Type Fixed High Voltage Board Panel Switchgear သည် သင့်ဗို့အားမြင့်ကွန်ရက်၏ တံခါးစောင့်အဖြစ် လုပ်ဆောင်သည်—ဝန်ဆောင်မှု၏ 20+ နှစ်အတွက် ဘေးကင်း၊ လိုက်လျောညီထွေရှိပြီး တာရှည်ခံပါသည်။

ထုတ်ကုန် ကန့်သတ်ချက်များ (သတ်မှတ်ချက်)

အောက်တွင် ကျွန်ုပ်တို့၏ Handcart Type Fixed High Voltage Board Panel Switchgear အတွက် အသေးစိတ်နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်ဇယားဖြစ်သည်။ တန်ဖိုးများအားလုံးသည် ပုံမှန် 12kV မော်ဒယ်များကို ရည်ညွှန်းပါသည်။ တောင်းဆိုချက်အရ အခြားဗို့အားများ ရရှိနိုင်သည်။

ထုတ်ကုန်အင်္ဂါရပ်နှင့် အက်ပ်လီကေးရှင်း (အမေးအဖြေပုံစံ)

Q1- လက်ကိုင်လှည်းဒီဇိုင်းကို အပြည့်အဝ fixed switchgear ထက် ဘာက ပိုကောင်းသလဲ။

A- လက်တွန်းလှည်း ဒီဇိုင်းသည် ပန်နယ်လ်၏ busbar များကို အားဖြည့်နေချိန်တွင် ပြုပြင်ထိန်းသိမ်းရန် သို့မဟုတ် အစားထိုးရန်အတွက် ပန်နယ်မှ ပင်မခလုတ်ပြောင်းကိရိယာ (ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာ) အား ရုပ်ပိုင်းဆိုင်ရာ ဖယ်ရှားနိုင်စေပါသည်။ ၎င်းသည် နာရီမှ မိနစ်အထိ စက်ရပ်ချိန်ကို လျှော့ချပေးသည်။ ဆန့်ကျင်ဘက်အားဖြင့်၊ fixed switchgear သည် breaker သို့ဝင်ရောက်ရန် အပိုင်းတစ်ခုလုံးကို စွမ်းအင်ထုတ်ရန် လိုအပ်သည်။ ကျွန်ုပ်တို့၏လက်ကိုင်တွန်းလှည်းအမျိုးအစား Fixed High Voltage Board Panel Switchgear သည် သင့်အား ကမ္ဘာနှစ်ရပ်စလုံး၏ အကောင်းဆုံးကို ပေးသည်- အကြမ်းခံမှုအတွက် ပုံသေဘတ်စ်ဘားများ၊ နှင့် ဝန်ဆောင်မှုပေးစွမ်းနိုင်စေရန်အတွက် လက်ဆွဲဘရိတ်များ။

Q2- racking ကာလအတွင်း အော်ပရေတာဘေးကင်းရေးကို မည်သို့အာမခံသနည်း။

A- ကျွန်ုပ်တို့၏ switchgear တွင် မဖြစ်မနေ interlocks ငါးခုပါဝင်သည်-

1. လက်ကိုင်လှည်းသည် “လည်ပတ်နေသည်” (ချိတ်ဆက်ထားသည်) အနေအထားတွင် မရှိပါက ဘရိတ်ကာကို ပိတ်၍မရပါ။

2. ဘရိတ်ကာကိုဖွင့်မထားပါက လက်တွန်းလှည်းကို "အဆက်ပြတ်သည်" မှ "ချိတ်ဆက်ထားသည်" သို့ ရွှေ့၍မရပါ။

3. လက်ကိုင်လှည်းသည် "စမ်းသပ်မှု/အဆက်ပြတ်နေသည်" အနေအထားတွင်သာ မြေကမ္ဘာခလုတ်ကို ပိတ်နိုင်သည်။

4. ကေဘယ်အကန့် တံခါးသည် မြေသားခလုတ်ကို ပိတ်သည့်အခါမှသာ ဖွင့်နိုင်သည်။

5. ဘရိတ်ကာပိတ်နေစဉ် လက်တွန်းလှည်းကို ထည့်သွင်းခြင်း သို့မဟုတ် ဆုတ်ခြင်းမပြုနိုင်ပါ။ ဤဆက်စပ်သော့များသည် စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်နှစ်မျိုးလုံးဖြစ်သည် - ဒီဇိုင်းအားဖြင့် ပျက်ကွက်ခြင်းဘေးကင်းပါသည်။

Q3- Handcart Type Fixed High Voltage Board Panel Switchgear ကို အပြင်မှာ သုံးလို့ရမလား။

A- စံသတ်မှတ်ချက်သည် IP4X ဖြစ်ပြီး၊ အတွင်းပိုင်းဓာတ်အားခွဲရုံများအတွက် သင့်လျော်သည်။ ပြင်ပအပလီကေးရှင်းများအတွက်၊ ကျွန်ုပ်တို့သည် ရာသီဥတုဒဏ်ခံနိုင်သော အိမ်ရာများ သို့မဟုတ် IP54 အဆင့်သတ်မှတ်ထားသော kiosks များကို ပံ့ပိုးပေးပါသည်။ သုံးစွဲသူအများအပြားသည် ကျွန်ုပ်တို့၏ ကွန်တိန်နာဓာတ်အားခွဲရုံများ သို့မဟုတ် လေအားစိုက်ခင်းများ သို့မဟုတ် နေရောင်ခြည်စွမ်းအင်သုံးစက်ရုံများအနီးရှိ အသေးစားပြင်ဆင်ထားသော အဆောက်အအုံများတွင် ကျွန်ုပ်တို့၏ switchgear ကို တပ်ဆင်ကြသည်။

Q4- ဒီ switchgear အတွက် အသုံးအများဆုံး application တွေက ဘာတွေလဲ။

A: ဤလက်ကိုင်တွန်းလှည်းအမျိုးအစား Fixed High Voltage Board Panel Switchgear ကို တွင်တွင်ကျယ်ကျယ် အသုံးပြုပါသည်။

● ဓာတ်အားခွဲရုံများ (မူလတန်းနှင့် အလယ်တန်းဖြန့်ဖြူးရေး)။

● စက်မှုစက်ရုံများ (သံမဏိစက်ရုံများ၊ ဘိလပ်မြေစက်ရုံများ၊ ရေနံဓာတုပစ္စည်းများ)—မော်တာထိန်းချုပ်မှုနှင့် ထရန်စဖော်မာများကို အကာအကွယ်ပေးရန်အတွက်။

● မြင့်မားသော ယုံကြည်စိတ်ချရမှု လိုအပ်သည့် လုပ်ငန်းသုံး အဆောက်အဦများ (ဆေးရုံ၊ ဒေတာစင်တာ၊ လေဆိပ်များ)။

● ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင် (ဆိုလာစိုက်ခင်းများ၊ လေအားခြံများ)—ဂရစ်ချိတ်ဆက်အကွက်များအဖြစ်။

● သတ္တုတွင်းလုပ်ငန်း- ဖုန်ထူသော၊ စိုစွတ်သောပတ်ဝန်းကျင်အတွက် လုံလောက်သော ကြံ့ခိုင်မှု။

● မီးရထားဆွဲအား 27.5kV သို့မဟုတ် 2×25kV စနစ်များ။

ထုတ်လုပ်မှုအသေးစိတ်

1. Enclosure Material & Coating

● ပစ္စည်း- 2 မီလီမီတာ အထူရှိသော အဆင့်မြင့်သွပ်ရည်စိမ်စတီးစာရွက် (Baosteel မှတင်သွင်းသည်)၊ CNC ကွေးစက်များဖြင့် ခေါက်ထားသည်။ နှစ်ချက်ခေါက်ထားသော အစွန်းများသည် တောင့်တင်းမှုကို တိုးစေသည်။

● အပေါ်ယံပိုင်း- SA 2.5 စံနှုန်းသို့ သဲဖြင့် ဖောက်ထွင်းပြီးနောက် epoxy-polyester အမှုန့်အပေါ်ယံပိုင်း (အနည်းဆုံး 80μm အထူ)။ အရောင် RAL 7035 (မီးခိုးရောင်)။ ဆားဖြန်းစမ်းသပ်မှု > နာရီ 500 - သံချေးတက်ခြင်းမရှိပါ။

2. Handcart Mechanism

● ပစ္စည်း- စွမ်းအားမြင့် နိုင်လွန်ကြိတ်စက် + သံမဏိ သံမဏိ သံလမ်းများ။

● လည်ပတ်မှု- ဝက်အူအဝင်/ဝက်အူ-အထွက် တုံ့ပြန်မှုဆန့်ကျင်ရေးဒီဇိုင်းဖြင့် ဝက်အူလှည့်ယန္တရား။ လက်တွန်းလှည်းတိုင်းသည် 2000 ပြီးမြောက်သော racking cycles အတွက် စမ်းသပ်ထားသည်။

● ရာထူးအညွှန်းများ- အနီရောင် (ချိတ်ဆက်ထားသည်)၊ အစိမ်းရောင် (စမ်းသပ်မှု)၊ အဝါရောင် (ချိတ်ဆက်မှုဖြုတ်ထားသည်)၊ 5 မီတာအကွာမှ မြင်နိုင်သည်။

3. ပြတင်းပေါက်များ (အလိုအလျောက် ဘေးကင်းရေး အတားအဆီးများ)

● လက်တွန်းလှည်းကို ရုပ်သိမ်းလိုက်သောအခါ၊ စပရိန်တင်ထားသော သတ္တုတံခါးများသည် ပုံသေပင်မအဆက်အသွယ်များကို အလိုအလျောက်ဖုံးအုပ်ပေးသည်။ ၎င်းသည် တိုက်ရိုက်လက်ချောင်းများနှင့် မတော်တဆထိတွေ့မှုကို တားဆီးပေးသည်။ ကျွန်ုပ်တို့၏တံခါးပေါက်များကို 3mm အလူမီနီယမ်အလွိုင်းဖြင့် ပြုလုပ်ထားပြီး သံချေးတက်ခြင်းကို ဆန့်ကျင်သည်။

4. Busbar စနစ်

● ပစ္စည်း- လျှပ်ကူးနိုင်စွမ်း မြင့်မားသော E-Cu ကြေးနီ (99.9% သန့်စင်မှု)။ အဆစ်အားလုံးမှာ ငွေရောင်ချထားတဲ့။

● အပိုင်းဖြတ်ပိုင်း- အဆင့်သတ်မှတ်ထားသော လက်ရှိတွင် အပူချိန် 65K အောက်တွင် မြင့်တက်နေစေရန် တွက်ချက်ထားသည်။ 3150A အတွက်၊ ကျွန်ုပ်တို့သည် အဆင့်တစ်ခုလျှင် ဘတ်စ်ဘားနှစ်ထပ်ကို အသုံးပြုသည်။

● လျှပ်ကာ- အဆင့်ခွဲခြားသတ်မှတ်ခြင်းနှင့် တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်ခြင်းကို ထိန်းချုပ်ရန်အတွက် အပူ-ကျုံ့နိုင်သော လျှပ်ကာအင်္ကျီများ (လိမ္မော်ရောင်)။

5. Earthing Switch

● အမျိုးအစား- မြင်သာသော မြေသားဓါးသွားများဖြင့် အမြန်လုပ်၊ ဖောက်ထွင်းမှု။

● လည်ပတ်မှု- Manual spring-assisted ယန္တရား။ ဝါယာရှော့အပြည့် (50kA တစ်ကြိမ်) ပိတ်နိုင်သည်။

● အပြန်အလှန်သော့ခတ်ခြင်း- လက်တွန်းလှည်းအနေအထားဖြင့် သီးသန့်စက်ပိုင်းဆိုင်ရာ အပြန်အလှန် သော့ခတ်ခြင်း – လက်ကိုင်လှည်းသည် စမ်းသပ်ခြင်း/အဆက်ပြတ်နေသည့် အနေအထားတွင် ရှိနေပါက မြေသားခလုတ်ကို ပိတ်၍မရပါ။

6. Low-Voltage Compartment

● အရှေ့ဘက် (အမြင့် 300 မီလီမီတာ) တွင် တည်ရှိပြီး ဗို့အားမြင့် အစိတ်အပိုင်းများနှင့် အပြည့်အဝ ခွဲခြားထားသည်။ အကာအကွယ် relays (မိုက်ခရိုပရိုဆက်ဆာ-အခြေခံ)၊ ထိန်းချုပ်ခလုတ်များ၊ အချက်ပြမီးချောင်းများနှင့် အရန်ခုံများ အိမ်များ။

● ဝါယာကြိုးများ- အလယ်တန်းကြိုးများအားလုံးကို နံပါတ်တပ်ထားပြီး မီးမလောင်နိုင်သော PVC ပြွန်များဖြင့် ထုပ်ပိုးထားပြီး အပိုအဆက်အသွယ်များပါရှိသော terminal blocks များတွင် အဆုံးသတ်ထားသည် (20% အားလပ်ချိန်ရယူထားသည်)။

7. Partial Discharge Control

● ချွန်ထက်သောအစွန်းများကိုဖယ်ရှားရန် ဗို့အားမြင့်လျှပ်ကူးယာအားလုံးကို အဝိုင်းပတ်ထားသည်။

● အကန့်တိုင်းသည် တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်စမ်းသပ်မှု (≤10pC တွင် 1.1×Ur/√3) ကို ခံယူသည်။

8. စက်ရုံညီလာခံ တိကျမှု

● လက်ဆွဲလှည်း အမျိုးအစား တစ်ခုစီကို Fixed High Voltage Board Panel Switchgear ကို လေဆာ-ချိန်ညှိထားသော jig ပေါ်တွင် စုစည်းထားသည်။ လက်တွန်းလှည်းမှ ပုံသေဆက်သွယ်မှု မှားယွင်းမှုသည် <0.5mm ဖြစ်သည်။

● ရလဒ်- ကြိတ်ခွဲခြင်း သို့မဟုတ် အင်အားမရှိဘဲ ချောမွေ့သော တွန်းလှည်းများ - နှစ်ပေါင်းများစွာ အသုံးပြုပြီးသည့်တိုင် ချိတ်ဆွဲထားသော လက်တွန်းလှည်းများ မပါရှိပါ။

Handcart Type Medium Voltage Switchgear အတွက် Lugao ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

· ပရောဂျက်အခြေခံအင်ဂျင်နီယာ Cabinet အပြင်အဆင်၊ busbar အဆင့်သတ်မှတ်ချက်၊ အကာအကွယ် relay scheme၊ CT/VT ဖွဲ့စည်းမှုပုံစံနှင့် ကေဘယ်လ်ထည့်သွင်းမှုကို single-line diagram အရ ဒီဇိုင်းထုတ်နိုင်သည်။

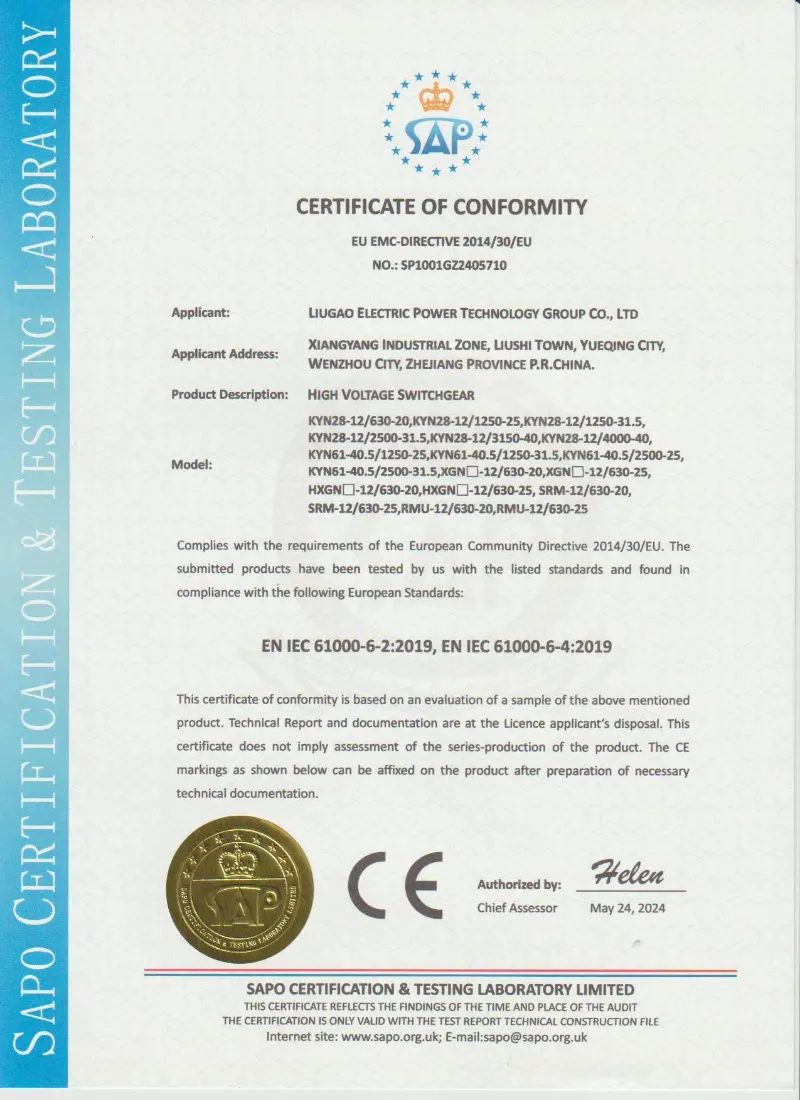

· စံချိန်စံညွှန်းအခြေခံထုတ်လုပ်ခြင်း- Switchgear ကို IEC 62271-200၊ GB/T 3906၊ DL/T 404 နှင့် ပရောဂျက်နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များအရ ထုတ်လုပ်နိုင်သည်။

· ပြောင်းလွယ်ပြင်လွယ်ရှိသော အစိတ်အပိုင်းရွေးချယ်မှု- Lugao VCB၊ ABB၊ Siemens၊ Schneider သို့မဟုတ် အခြားသော သတ်မှတ်ထားသော အစိတ်အပိုင်းအမှတ်တံဆိပ်များကို ပရောဂျက်လိုအပ်ချက်အရ ပြင်ဆင်သတ်မှတ်နိုင်သည်။

· ပို့ဆောင်ခြင်းမပြုမီ ပုံမှန်စစ်ဆေးခြင်း- နည်းပညာဆိုင်ရာသဘောတူညီချက်အရ ပေးပို့ခြင်းမပြုမီ စက်ပိုင်းဆိုင်ရာ လည်ပတ်မှု၊ အပြန်အလှန်လုပ်ဆောင်မှု၊ ဝါယာကြိုးများ၊ လျှပ်ကာနှင့် ပါဝါကြိမ်နှုန်းတို့ကို ခံနိုင်ရည်ရှိစေမည့် စမ်းသပ်မှုများကို နည်းပညာဆိုင်ရာ သဘောတူညီချက်အရ လုပ်ဆောင်နိုင်သည်။

· နည်းပညာဆိုင်ရာစာရွက်စာတမ်းပံ့ပိုးမှု- ယေဘူယျအစီအစဥ်ရေးဆွဲခြင်းများ၊ လိုင်းပုံကြမ်းများ၊ အလယ်တန်းဝါယာကြိုးပုံများ၊ လုပ်ဆောင်ချက်လမ်းညွှန်ချက်များနှင့် ပုံမှန်စမ်းသပ်မှုအစီရင်ခံစာများကို ပရောဂျက်ကို ကိုးကားရန်အတွက် ပံ့ပိုးပေးနိုင်ပါသည်။
