35kV KYN ဓာတ်အားခွဲရုံ သံချပ်ကာ ထုတ်ယူနိုင်သော အမျိုးအစား Switchgear

ဤစက်ပစ္စည်းကား အဘယ်နည်း။

35kV KYN ဓာတ်အားခွဲရုံသည် သံချပ်ကာ ဆုတ်ခွာနိုင်သော အမျိုးအစား switchgear သည် စက်ရုံမှ ပေါင်းစပ်ထားသော သတ္တုဖြင့် ဖုံးအုပ်ထားသော၊indoor ဗို့အားမြင့် switchgear40.5kV (35kV အမည်ခံ) သုံးဆင့် AC ဓာတ်အားစနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းကို KYN စီးရီးနှင့် သက်ဆိုင်ပြီး အသုံးဝင်သော ဓာတ်အားခွဲရုံများ၊ စက်မှုလျှပ်စစ်ဓာတ်အားပေးစက်ရုံများ၊ စီးပွားရေးဆိုင်ရာ အဆောက်အအုံကြီးများနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင် စုဆောင်းရေးစခန်းများတွင် အသုံးပြုပါသည်။

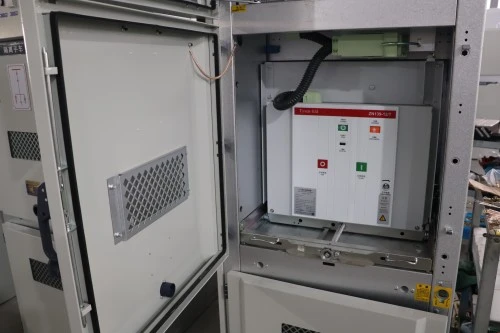

ဘရိတ်ကာများ တပ်ဆင်ထားသည့် ပုံသေအမျိုးအစား switchgear နှင့် မတူဘဲ၊ ဤသံချပ်ကာ ဆုတ်ခွာနိုင်သော အမျိုးအစားတွင် ထူးခြားသော အနေအထားသုံးမျိုးသို့ လှိမ့်နိုင်သည်- လည်ပတ်မှု၊ စမ်းသပ်မှု/အထီးကျန် နှင့် ဆုတ်ခွာနိုင်သည့် ရွေ့လျားနေသော ဘရိတ်ကာတွန်းလှည်းကို ပါရှိသည်။ ဤဒီဇိုင်းသည် busbar တစ်ခုလုံးအား စွမ်းအင်မဖြစ်စေဘဲ မိနစ်ပိုင်းအတွင်း ချွတ်ယွင်းနေသော ဘရိတ်ကာကို အစားထိုးနိုင်စေသည် - ဆက်တိုက်ပါဝါထောက်ပံ့မှုအတွက် အရေးကြီးသော အားသာချက်တစ်ခုဖြစ်သည်။

၎င်းသည် အဘယ်အရာပြုလုပ်သနည်း။

ဤစက်ပစ္စည်း၏အဓိကလုပ်ဆောင်ချက်မှာ transformer သို့မဟုတ် overhead line မှ 35kV အဝင်ပါဝါကိုလက်ခံရရှိရန်၊ downstream network ကို circuit breakers များဖြင့်ကာကွယ်ရန်နှင့် အလယ်အလတ်ဗို့အားမော်တာများ၊ ဒုတိယထရန်စဖော်မာများ၊ capacitor bank များ၊ သို့မဟုတ် ကြီးမားသောစက်မှုလုပ်ငန်းဝန်များကဲ့သို့သော အထွက် feeder များသို့ လျှပ်စစ်ဖြန့်ဖြူးရန်ဖြစ်ပါသည်။ 35kV KYN ဓာတ်အားခွဲရုံ သံချပ်ကာ ဆုတ်ခွာနိုင်သော အမျိုးအစား switchgear ကိုလည်း ပံ့ပိုးပေးသည်-

● အထီးကျန်ခြင်း – ဘေးကင်းသောထိန်းသိမ်းမှုအတွက် မြင်သာသောချိတ်ဆက်မှုပြတ်တောက်ခြင်း။

● ကာကွယ်မှု – ရေစီးကြောင်းလွန်ခြင်း၊ မြေကြီးချို့ယွင်းခြင်း နှင့် relay များ သို့မဟုတ် IED များမှတဆင့် ရှော့ပင်ဆာကစ် ခလုတ်တိုက်ခြင်း

● တိုင်းတာခြင်း – SCADA ဓာတ်အားခွဲရုံအတွက် ဗို့အားနှင့် လက်ရှိတိုင်းတာခြင်း။

● Interlocking – လူသားအမှားကိုဖယ်ရှားပစ်ရန် စက်ပိုင်းဆိုင်ရာငါးခုကာကွယ်မှုစနစ်

Model Code ခွဲခြမ်းစိတ်ဖြာခြင်း။

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

ထုတ်ကုန်အင်္ဂါရပ်

ထူးခြားချက် 1- စစ်မှန်သော သံချပ်ကာ ထုတ်ယူနိုင်သော ဆောက်လုပ်ရေး

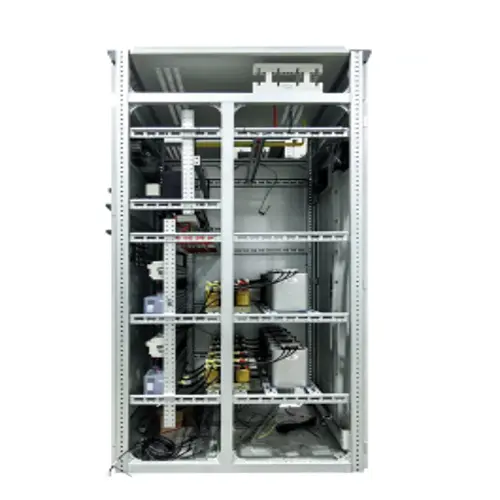

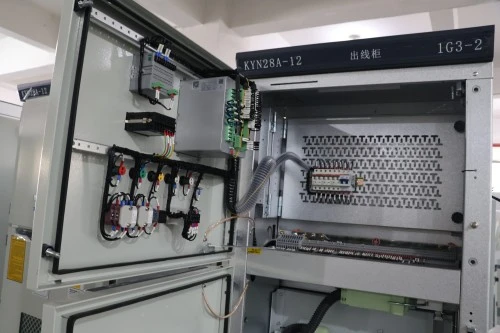

ထုတ်ယူနိုင်သော သတ္တုအကာအရံရှိသော Switchgear တွင် breaker၊ busbar၊ cable termination နှင့် low-voltage control အတွက် သီးခြား steel-plate compartments ပါရှိသည်။ အကွက်တစ်ခုစီကို မြေစိုက်ထားပြီး arc flash ပြန့်ပွားမှုမှ သီးခြားခွဲထားသည်။

အင်္ဂါရပ် 2- ငါး-ကြိုတင်ကာကွယ်မှု စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်ခြင်း။

ကာကွယ်ရေးစနစ်ငါးခုသည် ဆော့ဖ်ဝဲလ်ကိုမမူတည်ဘဲ အပြည့်အဝ စက်ပိုင်းဆိုင်ရာဖြစ်သည်။ ၎င်းသည် ရုပ်ပိုင်းဆိုင်ရာအားဖြင့် တားဆီးသည်-

1. grounding switch ဖြင့် breaker ကို ပိတ်ပါ။

2. ဘရိတ်ကာပိတ်ပြီး ရှေ့အဖုံးကိုဖွင့်ပါ။

3. တိုက်ရိုက်လွှင့်သည့်အခါ ရာထူးများကြားတွင် breaker ကိုရွှေ့ပါ။

4. တိုက်ရိုက် conductor ဖြင့် လည်ပတ်နေသော grounding switch

5. ထိန်းချုပ်ပါဝါမပါဘဲ ဘရိတ်ကာပိတ်ခြင်း။

အင်္ဂါရပ် 3- High Arc Fault Containment

Internal arc classification (IAC) ကို 1 စက္ကန့်အတွက် 31.5kA ဖြင့် စမ်းသပ်ခဲ့သည်။ Arc သည် အော်ပရေတာများနှင့် ဝေးရာသို့ တိုက်ရိုက်ဖိအားပေးသည်။

အင်္ဂါရပ် 4- ဗို့အားမြင့်လျှပ်ကာ စိတ်ချရမှု

Phase-to-phase နှင့် phase-to-ground clearances များသည် IEC 62271-200 အနိမ့်ဆုံးထက်ကျော်လွန်ပါသည်။ ဘတ်စ်ဘားများအားလုံးသည် အပူကျုံ့သော လျှပ်ကာများ သို့မဟုတ် ကိုရိုနာကာကွယ်ရေးအကာအရံများဖြင့် ဖုံးအုပ်ထားသည်။

အင်္ဂါရပ် 5- Intelligent Monitoring & Remote Operation

RS485/Modbus သို့မဟုတ် IEC 61850 GOOSE စာတိုပေးပို့ခြင်းနှင့်အတူ Standard IED (အသိဉာဏ်ရှိသော အီလက်ထရွန်နစ်စက်ပစ္စည်း)။ breaker အနေအထား၊ စပရိန်အားသွင်းမှုအခြေအနေ၊ SF6 (အသုံးပြုပါက)၊ အပူချိန်နှင့် တစ်စိတ်တစ်ပိုင်းထွက်ရှိမှုကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်ခြင်း။

ကုန်ပစ္စည်းသတ်မှတ်ချက်များ

ပြိုင်ဘက်များထက် Lugao Power Co., Ltd. ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

ဖောက်သည်များက ကျွန်ုပ်တို့ကို အဘယ်ကြောင့် ထပ်ခါတလဲလဲ ရွေးချယ်သည်-

ကျွန်ုပ်တို့သည် လျှပ်ကာရှင်းလင်းရေး၊ busbar ပစ္စည်း သို့မဟုတ် ရော့ချိတ်ကြံ့ခိုင်မှုအပေါ် ထောင့်ဖြတ်မထားပါ။ ကျွန်ုပ်တို့၏စက်ရုံမှထွက်ခွာသည့် KYN Switchgear တိုင်းသည် 95kV ခံနိုင်ရည်အပြည့်စမ်းသပ်ခြင်းကိုခံယူသည် - လျှော့ဗို့အား "ပုံမှန်" စမ်းသပ်မှုမဟုတ်ပါ။ ကျွန်ုပ်တို့သည် ယေဘုယျပုံစံများမဟုတ်ဘဲ CAD နှင့် PDF တို့တွင် အကန့်အလိုက် သီးခြားဝါယာကြိုးပုံများကို ပေးပါသည်။

ထုပ်ပိုးခြင်း၊ ပို့ဆောင်ခြင်းနှင့် အရောင်းအပြီးဝန်ဆောင်မှု

များပါတယ်။

35kV KYN ဓာတ်အားခွဲရုံတစ်ခုစီကို သံချပ်ကာဖြင့် ထုတ်ယူနိုင်သော ခလုတ်ဂီယာအကန့်ကို VCI သံချေးဆန့်ကျင်စက္ကူ + ပလပ်စတစ်ဖလင်ဖြင့် ထုပ်ပိုးထားသည်။

1. ထို့နောက် ထောင့်နှင့် အစွန်းများအားလုံးတွင် မြှုပ်နှံထားသော အထပ်သားသေတ္တာထဲတွင် မြှုပ်နှံထားသော အထပ်သားသေတ္တာထဲတွင် ဖုံးအုပ်ထားသည်။

2. Breaker trolley ကို သယ်ယူပို့ဆောင်ရေးကွင်းများဖြင့် သော့ခတ်ထားပြီး ထုတ်ယူထားသော အနေအထားတွင် တင်ပို့သည်။

3. Busbars များကို အဆင့်နှင့် panel နံပါတ်ဖြင့် တံဆိပ်တပ်ပြီး တစ်ဦးချင်း ထုပ်ပိုးထားသည်။

4. အလယ်တန်းပလပ်များ၊ လက်ကိုင်လက်ကိုင်များ၊ မြေစိုက်သော့များနှင့် LV အခန်းအတွင်း ရာသီဥတုဒဏ်ခံနိုင်သော ဆက်စပ်ပစ္စည်းသေတ္တာတစ်ခုတွင် ထုပ်ပိုးထားသော အပိုပစ္စည်းများ၊

5. စိုထိုင်းဆထိခိုက်လွယ်သော တင်ပို့မှုများအတွက် ဆီလီကာဂျယ် ဆပ်ပြာရည်အိတ်များ (ပင်လယ်ကုန်စည်ပို့ဆောင်မှု)၊

သင်္ဘောဖြင့်ကုန်ပစ္စည်းပို့ခြင်း

1. ပင်လယ်ရေကြောင်းကုန်စည်ပို့ဆောင်မှု- 40ft HC ကွန်တိန်နာတွင် 6-8 panels (အတိုင်းအတာပေါ်မူတည်၍)

2. ကုန်းကြောင်းကုန်စည်ပို့ဆောင်ရေး- တုန်ခါမှုဆန့်ကျင်လေအိတ်များနှင့် ထွားကျိုင်းသော အပြားပါသော ထရပ်ကား

3. Incoterms: EXW (စက်ရုံ), FOB ningbo

4. တင်ပို့မှုနှင့်အတူစာရွက်စာတမ်းများပါဝင်သည်။

5. အထွေထွေ အစီအစဉ်ဆွဲ (တည်ဆောက်ထားသည့်အတိုင်း)

6. အကန့်နံပါတ်တပ်ခြင်းပါရှိသော မျဉ်းတစ်ကြောင်းပြပုံ

7. Wiring schematic (A3 အရွယ်အစား၊ laminated)

8. ပစ္စည်းဘေလ်များ (breakers၊ CTs၊ VTs၊ relays)

9. ပုံမှန်စစ်ဆေးမှုအစီရင်ခံစာ (QA မှ လက်မှတ်ရေးထိုး)

10. ညွှန်ကြားချက်လက်စွဲ (အင်္ဂလိပ် သို့မဟုတ် ဒေသသုံးဘာသာစကား)

11. Interlocking matrix နှင့် သော့အချိန်ဇယား (သော့ချိတ်ကို အသုံးပြုပါက)

After-Sales Service ကတိကဝတ်

1. အာမခံကာလ- ပို့ဆောင်သည့်နေ့မှစ၍ 12 လ (အခပေးဝန်ဆောင်မှုစာချုပ်ဖြင့် 24 လ သို့မဟုတ် 36 လအထိ သက်တမ်းတိုးနိုင်သည်)

2. နည်းပညာပံ့ပိုးမှု- တစ်သက်တာ အခမဲ့ အဝေးထိန်း တိုင်ပင်ဆွေးနွေးခြင်း။ ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာများသည် ပေးပို့ခြင်းမပြုမီ သင်၏ single-line diagram နှင့် relay ဆက်တင်များကို ပြန်လည်သုံးသပ်ပါသည်။

3. ကွင်းဆင်းဝန်ဆောင်မှု- တပ်ဆင်မှုကြီးကြပ်မှု၊ ခန့်အပ်မှုအကူအညီ၊ အမှားရှာဖွေစစ်ဆေးခြင်း။ အာမခံကာလအတွင်း အခမဲ့ (ခရီးစရိတ်နှင့် တည်းခိုခ)။ အာမခံပြီးနောက်၊ နေ့စဥ်နှုန်း + အစိတ်အပိုင်းများဖြင့် ကောက်ခံပါသည်။

4. အပိုပစ္စည်းထောက်ပံ့မှု- ဘရိတ်ကာတွန်းလှည်းများ၊ အဓိကအဆက်အသွယ်များ၊ သာမညပလပ်များ၊ ထိန်သိမ်းလက်ကိုင်များ၊ မြေစိုက်ခလုတ်များ၊ အပူချိန်ထိန်းချုပ်ကိရိယာများနှင့် ဆက်စပ်သော့ချိတ်အစိတ်အပိုင်းများကို စတော့တွင်ထားရှိပါ။ အရေးကြီးသောအပိုပစ္စည်းများအတွက် DHL/FedEx မှတဆင့် နောက်ရက်တွင် ပို့ဆောင်ခြင်း။

အမေးများသောမေးခွန်းများ

Q1- 35kV KYN ဓာတ်အားခွဲရုံ၏ သံချပ်ကာ ထုတ်ယူနိုင်သော အမျိုးအစား switchgear ကို ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားခွဲရုံတွင် အပြင်ဘက်တွင် အသုံးပြုနိုင်မည်လား။

A: စံသတ်မှတ်ချက်- IP4X (အိမ်တွင်းသီးသန့်)။

ရွေးချယ်မှု- IP54 ရာသီဥတုဒဏ်ခံအမိုးနှင့် အတင်းအဓမ္မ လေဝင်လေထွက်ရှိသော ပြင်ပအကာအရံများ၊ အကန့်များစွာကို ထားရှိပါ။

လုပ်ဆောင်ချက်- ကိုးကားချက်ကို တောင်းဆိုသောအခါ “အပြင်ဘက်” ကို သတ်မှတ်ပါ။

Q2- အားမပြည့်မီ ငါး-ကြိုတင်ကာကွယ်မှု ပေါင်းစပ်ခြင်းကို မည်သို့အတည်ပြုရမည်နည်း။

A：လက်စွဲတွင် အဆင့်ဆင့်စမ်းသပ်မှုကို လိုက်နာပါ (အခြေခံစမ်းသပ်မှု- 10 မိနစ်)။

သော့စစ်ဆေးမှုများ- ဘရိတ်ကာဖွင့်ခြင်း + မြေပြင်ပိတ်ခြင်း → ဘရိတ်ပေါက်ကို ပိတ်ဆို့သင့်သည်။ ဘရိတ်ကာပိတ်ခြင်း → ရှေ့တံခါးကို သော့ခတ်ထားသင့်သည်။

အကြံပြုချက်- ကော်မရှင်စတင်စဉ်အတွင်း နှင့် 6 လတစ်ကြိမ် စမ်းသပ်ပါ။

Q3- မူလအဆက်အသွယ်ဖြတ်တောက်ခြင်းနှင့် အစားထိုးခြင်းညွှန်ပြချက်၏ သက်တမ်း။

A：ငွေဖြင့်ချထားသော ကြေးနီအဆက်အသွယ်များ- လည်ပတ်မှု 5,000 အတွက် အဆင့်သတ်မှတ်ထားသည်။

ဝတ်ဆင်မှုညွှန်ပြချက်- ဆက်သွယ်ရန်လက်ချောင်း → အစားထိုးရန် အနီရောင်လိုင်းကို မြင်နိုင်သည်။

ရိုးရိုးဓာတ်အားခွဲရုံ (တစ်နှစ်လျှင် တစ်ကြိမ်)- နှစ် 30+ ကြာရှည်သည်။ မကြာခဏ လည်ပတ်မှု (arc furnaces): နှစ်စဉ် ထိတွေ့မှု ခံနိုင်ရည်ကို တိုင်းတာခြင်း။
