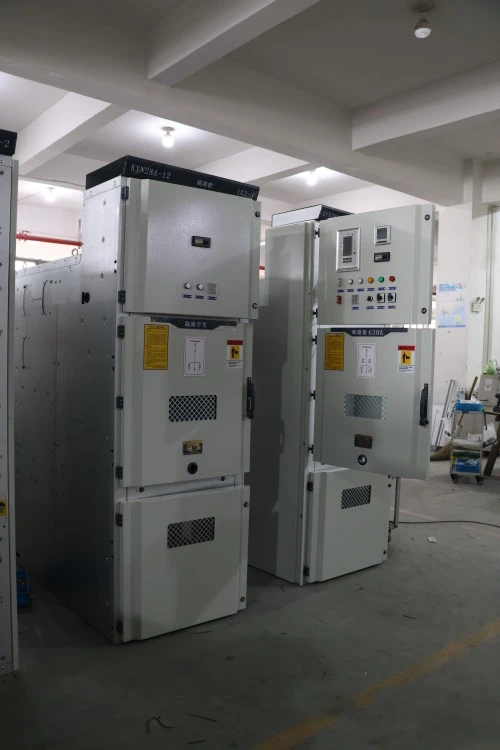

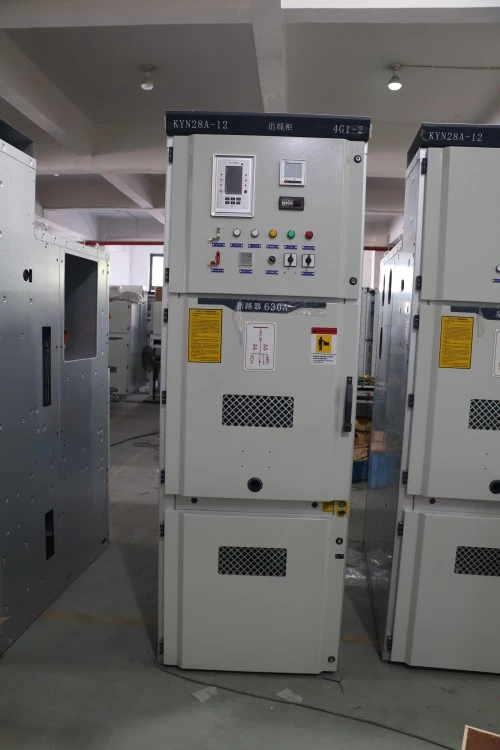

KYN Center Type Five-prevention Interlocking High Voltage Switchgear

KYN Center အမျိုးအစား Five-prevention interlocking High voltage switchgear သည် 3.6kV မှ 12kV သုံးဆင့် AC ပါဝါစနစ်များတွင် အသုံးပြုသည့် အပြည့်အ၀ ပေါင်းစပ်ထားသော၊ သတ္တုဖြင့် ကာထားသော၊ ဆွဲထုတ်သည့် switchgear တစ်ခုဖြစ်သည်။ ၎င်းကို branch feeder applications များဖြင့် busbar တစ်ခုတည်း သို့မဟုတ် double busbar configuration များအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။

ဒီကိရိယာက ဘာလဲ။

ဤစက်ပစ္စည်းသည် ဗို့အားမြင့် ဓာတ်အားဖြန့်ဖြူးရေး ဗီရိုတစ်ခုဖြစ်ပြီး ဆားကစ်ဘရိတ်ကာများ၊ အဆက်ဖြတ်သည့်ကိရိယာများ၊ မြေစိုက်ခလုတ်များ၊ လက်ရှိထရန်စဖော်မာများ၊ ဗို့အားထရန်စဖော်မာများနှင့် အကာအကွယ် relay များကို ထားရှိပေးသည်။ ၎င်း၏ အဓိပ္ပါယ်ဖွင့်ဆိုချက်မှာ ရုပ်ပိုင်းဆိုင်ရာအရ ဟန့်တားပေးသည့် "ငါးဆင့်တားဆီးခြင်း" ယန္တရားဖြစ်သည်။

1. မြေစိုက်ခလုတ်ဖြင့် ပိတ်ခြင်း ပိတ်ခြင်း။

2. ဘရိတ်ကာပိတ်ပြီး ရှေ့အဖုံးကိုဖွင့်ပါ။

3. ခလုတ်ကိုပိတ်သည့်အခါ ဘရိတ်ကာကို ထည့်သွင်းခြင်း သို့မဟုတ် ဖယ်ရှားခြင်း

4. တိုက်ရိုက်လွှင့်နေစဉ် မြေပြင်ခလုတ်ကို လည်ပတ်ပါ။

5. ထိန်းချုပ်ပါဝါမပါဘဲ circuit breaker ကိုပိတ်ပါ။

အဲဒါဘာလုပ်တာလဲ။

၎င်းသည် ထရန်စဖော်မာ သို့မဟုတ် အဝင်လိုင်းမှ လျှပ်စစ်စွမ်းအင်ကို ဘေးကင်းစွာ လက်ခံရရှိပြီး ၎င်းအား မော်တာများ၊ ထရန်စဖော်မာများ၊ ကက်ပါစီတာဘဏ်များ သို့မဟုတ် အလယ်တန်းခွဲရုံများကဲ့သို့ အထွက် feeder များသို့ ဖြန့်ဝေပေးသည်။ KYN Center အမျိုးအစား ငါးခု-ကြိုတင်ကာကွယ်မှု အပြန်အလှန် ချိတ်ဆက်ထားသော မြင့်မားသောဗို့အားခလုတ်ဂီယာသည် အလယ်အလတ်ဗို့အားစက်မှုလုပ်ငန်းနှင့် အသုံးဝင်ကွန်ရက်များ၏ ကျောရိုးဖြစ်သည်။

မော်ဒယ်ကုဒ် ခွဲခြမ်းစိတ်ဖြာခြင်း-

● KYN – K- သတ္တုဖြင့် ၀တ်ဆင်ထားသော Y- ဆွဲထုတ်သည့် အမျိုးအစား N- အိမ်တွင်း

● စင်တာ အမျိုးအစား – Modular အလယ်ဗဟိုခွဲကာ ဖွဲ့စည်းမှု

● ဟန့်တားခြင်း ငါးခု - စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်ဆိုင်ရာ အမှားအယွင်းများကို ကာကွယ်ခြင်း။

● ဗို့အားမြင့်ခလုတ်ဂီယာ – 12kV အထိ အဆင့်သတ်မှတ်ထားသည်။

ထုတ်ကုန် သတ်မှတ်ချက် (သတ်မှတ်ချက်)

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

1. မြင့်မားသောဘေးကင်းမှု – ငါး-ကြိုတင်ကာကွယ်မှု အပြန်အလှန်ချိတ်ဆက်ခြင်း။

KYN စင်တာ အမျိုးအစား ငါးခု-ကြိုတင်ကာကွယ်မှု အပြန်အလှန်ချိတ်ဆက်ခြင်း မြင့်မားသောဗို့အားလျှပ်စစ်ဂီယာတွင် ဘရိတ်ကာ၊ အဆက်အသွယ်များကို သီးခြားခွဲထုတ်ခြင်း၊ မြေပြင်ခလုတ်များနှင့် ရှေ့အကန့်များကြားတွင် မရှိမဖြစ်လိုအပ်သော စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်မှုများပါရှိသည်။ ၎င်းသည် အော်ပရေတာ error ၏အန္တရာယ်ကို ဖယ်ရှားပေးသည် - arc flash ဖြစ်ရပ်များ၏ နံပါတ် 1 အကြောင်းရင်း။

2. ကျစ်လစ်သိပ်သည်းသော Modular တည်ဆောက်မှု

ဆွဲထုတ်သည့် ဘရိတ်ကာတွန်းလှည်းသည် လည်ပတ်မှု၊ စမ်းသပ်မှု/အထီးကျန်မှု၊ နှင့် ဆုတ်ခွာသည့် အနေအထားသုံးမျိုးဖြင့် ရထားလမ်းများပေါ်တွင် ချောမွေ့စွာ လျှောကျနေသည်။ ၎င်းသည် ဒေတာစင်တာများနှင့် ဆေးရုံများအတွက် အရေးကြီးသော အားသာချက်တစ်ခုဖြစ်သည့် busbar တစ်ခုလုံးအား အားလျော့သွားခြင်းမရှိဘဲ ပြုပြင်ထိန်းသိမ်းမှုကို ခွင့်ပြုသည်။

3. Intelligent Monitoring & ထိန်းချုပ်မှု

ရွေးချယ်နိုင်သော အသိဉာဏ်ရှိသော IEDs (ထပ်ဆင့်များ) သည်-

● အချိန်နှင့်တပြေးညီ လက်ရှိ၊ ဗို့အားနှင့် ပါဝါစောင့်ကြည့်ခြင်း။

● Overcurrent၊ earth fault နှင့် directional protection

● RS485/Modbus သို့မဟုတ် IEC 61850 ဆက်သွယ်ရေး

● SCADA မှတစ်ဆင့် အဝေးမှ အဖွင့်/အပိတ်

● ပုံမှန်အပူချိန်နှင့် စိုထိုင်းဆ အာရုံခံကိရိယာများသည် breaker compartment အတွင်းရှိ ငွေ့ရည်ဖွဲ့ခြင်းကို တားဆီးသည်။

4. စက်ပိုင်းဆိုင်ရာ ယုံကြည်စိတ်ချရမှု မြင့်မားခြင်း။

● Breaker ယန္တရားသက်တမ်း- လည်ပတ်မှု 30,000 (ပြုပြင်ထိန်းသိမ်းမှုမပါဘဲ)

● အရန်အဆက်အသွယ်များ- လျှပ်စစ်လုပ်ငန်းပေါင်း 10,000+ အတွက် ငွေ-နီကယ်အလွိုင်း

● မူလအဆက်အသွယ်ဖြတ်တောက်ခြင်း- စပရိန်ဖိအားဖြင့် ငွေရောင်ချထားသော ကြေးနီ

လျှောက်လွှာဧရိယာများ

ထုတ်လုပ်မှုအသေးစိတ်

1. Enclosure Fabrication

● 2.0mm အအေးခံစတီး (သွပ်ပြား) သို့မဟုတ် 1.5mm သံမဏိ

● တိကျမှုအတွက် လေဆာဖြတ်ခြင်းနှင့် CNC-ကွေး

● သံချေးမတက်နိုင်သော အမှုန့်အလွှာဖြင့် ဂဟေဆော်ထားသောဘောင် (RAL 7035 စံ)

2. ငါး-ကြိုတင်ကာကွယ်မှု ပေါင်းစပ်ခြင်း ယန္တရား

● သံမဏိကင်မရာပြားများနှင့် ချိတ်ချောင်းများ (ပလပ်စတစ်အစိတ်အပိုင်းများမပါ)

● ချို့ယွင်းမှုမရှိသော ပေါင်းစပ်စက်ဝန်း 10,000 အတွက် စမ်းသပ်ထားသည်။

● အဝင်/အထွက်နှင့် ကြိုးပြားများအတွက် သော့ချိတ်များ ပါဝင်သည်။

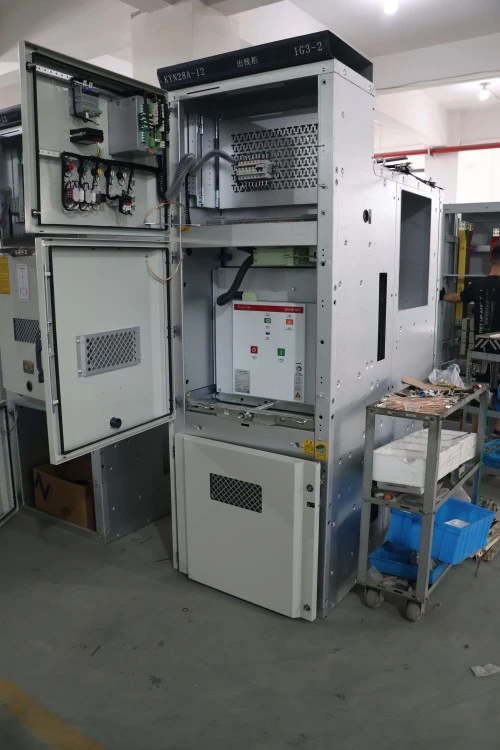

3. Breaker တွန်းလှည်း

● အနေအထားသုံးရပ်သော့ခတ်ထားသော ဆွဲနုတ်ကိုယ်ထည်

● Self-aligning ပင်မအဆက်ဖြတ်မှုများ

● ထိန်းချုပ်မှု ဆားကစ် 16–32 ပါသော ဒုတိယပလပ်

4. Busbar စနစ်

● လျှပ်ကူးနိုင်သော E-Cu ကြေးနီ (ETP အဆင့်)

● Belleville အဝတ်လျှော်စက်များဖြင့် ငွေရောင်ချထားသည့် အဆစ်များ

● Phase isolation အတွက် အပူ-ကျုံ့ လျှပ်ကာ

5. Cable Compartment

● အဆင့်တစ်ဆင့်လျှင် 4×240mm² ကေဘယ်ကြိုးများအထိ နေရာလွတ်

● ဖြုတ်တပ်နိုင်သော ကေဘယ်ကြိုး ကုပ်ကွင်း

● Zero-sequence CT အတွက် ပံ့ပိုးမှု

6. စက်ရုံစမ်းသပ်ခြင်း။

● 100% dielectric ခံနိုင်ရည်စမ်းသပ်မှု

● စက်ပိုင်းဆိုင်ရာ လည်ပတ်စမ်းသပ်မှု (အနည်းဆုံး 50 cycles)

● တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှု တိုင်းတာခြင်း (≤5pC ဗို့အား 1.2× အဆင့်သတ်မှတ်ထားသော)

● အဆက်အသွယ် ခံနိုင်ရည် တိုင်းတာခြင်း (မိုက်ခရို အိုဟမ်မီတာ)

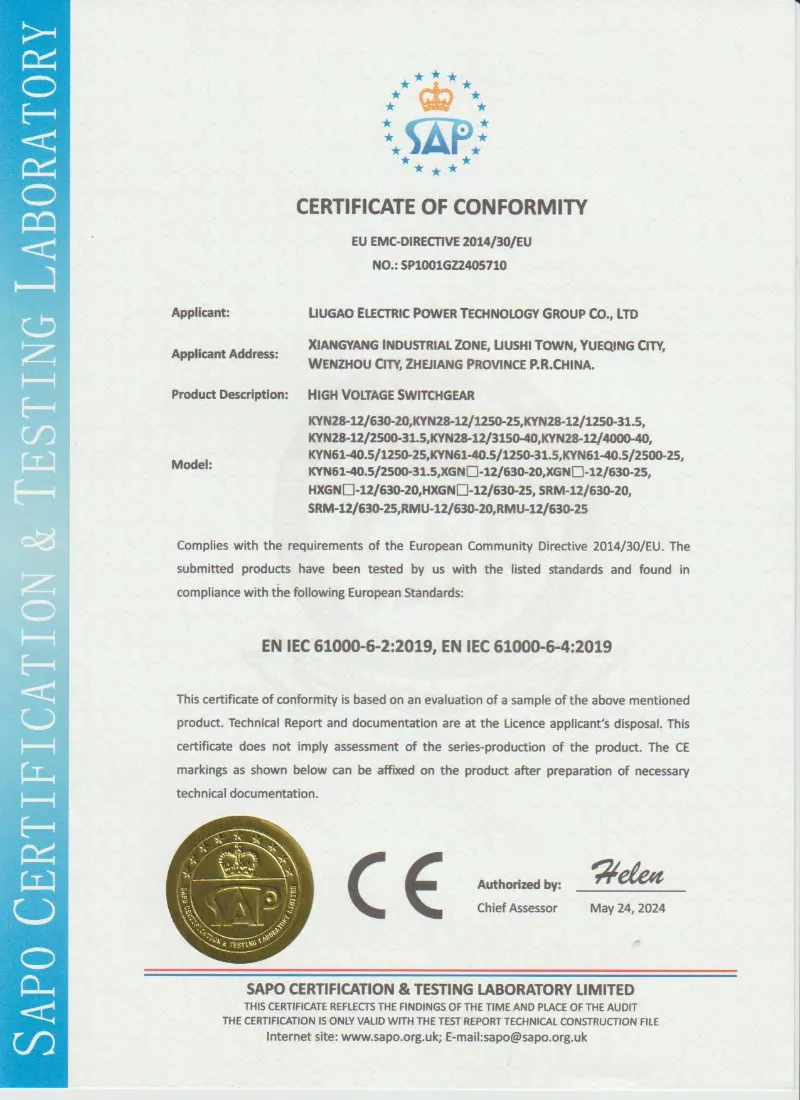

7. အသိအမှတ်ပြုလက်မှတ်နှင့် အရည်အသွေးအာမခံချက်

● GB/T 3906၊ IEC 62271-200၊ နှင့် DL/T 404 အရ အမျိုးအစား-စမ်းသပ်ပြီး

● အတွင်းပိုင်းကို စမ်းသပ်ပြီး (IAC AFLR 40kA/1s)

● ISO 9001:2015 အသိအမှတ်ပြု ထုတ်လုပ်မှု

● အကန့်တစ်ခုစီတွင် ပါဝင်သော ပုံမှန်စမ်းသပ်မှုအစီရင်ခံစာ

ပြိုင်ဘက်များထက် Lugao Power Co., Ltd. ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

အသုံးများသော ဖောက်သည်မေးခွန်းများ

Q1- ဤ KYN Center အမျိုးအစား Five-prevention interlocking High voltage switchgear ကို 24kV စနစ်များအတွက် အသုံးပြုနိုင်မည်လား။

A- မဟုတ်ပါ၊ စံ KYN သည် 12kV အထိ အဆင့်သတ်မှတ်ထားသည်။ 24kV အတွက်၊ ကျွန်ုပ်တို့သည် insulation clearance တိုးမြှင့်ခြင်းဖြင့် KYN28-24 မျိုးကွဲကို ပေးပါသည်။ ကိုးကားချက်ကို တောင်းဆိုသည့်အခါ သင့်စနစ်ဗို့အားကို သတ်မှတ်ပေးပါ။

Q2- KYN Metal-Clad Switchgear ၏ တစ်စိတ်တစ်ပိုင်းအနေဖြင့် ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာကို ပံ့ပိုးပေးပါသလား။

A- မှန်ပါသည်၊ အကန့်တိုင်းသည် စက်ရုံမှ စမ်းသပ်ထားသော ဖုန်စုပ်ဆားကစ် (VS1 အမျိုးအစား) ဖြင့် အပြည့်အ၀ တပ်ဆင်လာပါသည်။ ကျွန်ုပ်တို့သည် နှစ်သက်ပါက ABB VD4၊ Siemens 3AH သို့မဟုတ် Schneider HVX ကဲ့သို့သော တွဲဖက်အသုံးပြုနိုင်သည့် အခြားရွေးချယ်မှုများကိုလည်း ပေးပါသည်။

Q5- KYN Metal-Enclosed Switchgear အဖြစ် အဝင်၊ မီတာတိုင်းတာခြင်း၊ feeder နှင့် capacitor panel များ အပါအဝင် switchgear အပြည့်အစုံကို သင် ပံ့ပိုးပေးနိုင်ပါသလား။

A: လုံးဝ။ ကျွန်ုပ်တို့သည် လိုအပ်သော အရန်အကန့်များ၊ busbar ချိတ်ဆက်မှုများနှင့် panel အချင်းချင်းကြားသော့ခလောက်များအားလုံးကို ဒီဇိုင်းဆွဲပြီး ထုတ်လုပ်ပါသည်။ မင်းရဲ့ single-line diagram ကို ပို့လိုက်ပါ။

Q6: ဘယ်လိုစာရွက်စာတမ်းတွေ ပေးပါသလဲ။

A- KYN switchgear တိုင်းအတွက်၊ ကျွန်ုပ်တို့သည်- အထွေထွေအစီအစဥ်ပုံဆွဲခြင်း၊ ဝါယာကြိုးပုံစံ၊ ပစ္စည်းဘေလ်၊ စမ်းသပ်မှုအစီရင်ခံစာ၊ ညွှန်ကြားချက်လက်စွဲ၊ နှင့် interlocking matrix အားလုံးကို အင်္ဂလိပ် (သို့မဟုတ် သင့်ဒေသသုံးဘာသာစကား) ဖြင့် ဆောင်ရွက်ပေးပါသည်။

Q7- ကာကွယ်တားဆီးရေး နယ်ပယ်ငါးခုကို ချိန်ညှိနိုင်ပါသလား။

ဖြေ- မဟုတ်ဘူး၊ ဒါက ရည်ရွယ်ချက်ရှိရှိပါ။ ကြားဖြတ်ခြင်းအား စက်ရုံတွင် တပ်ဆင်ထားပြီး ခိုးယူခြင်းမှ ကာကွယ်ရန် အလုံပိတ်ဖြစ်သည်။ သို့သော်၊ ကျွန်ုပ်တို့သည် ရှင်းလင်းသော စက်ပိုင်းဆိုင်ရာပုံများကို ပံ့ပိုးပေးသောကြောင့် သင့်အဖွဲ့သည် ယုတ္တိဗေဒကို နားလည်ပါသည်။ အပြောင်းအလဲများ လိုအပ်ပါက ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာဌာနသို့ ဆက်သွယ်ပါ။

ထုတ်လုပ်မှုစွမ်းရည်

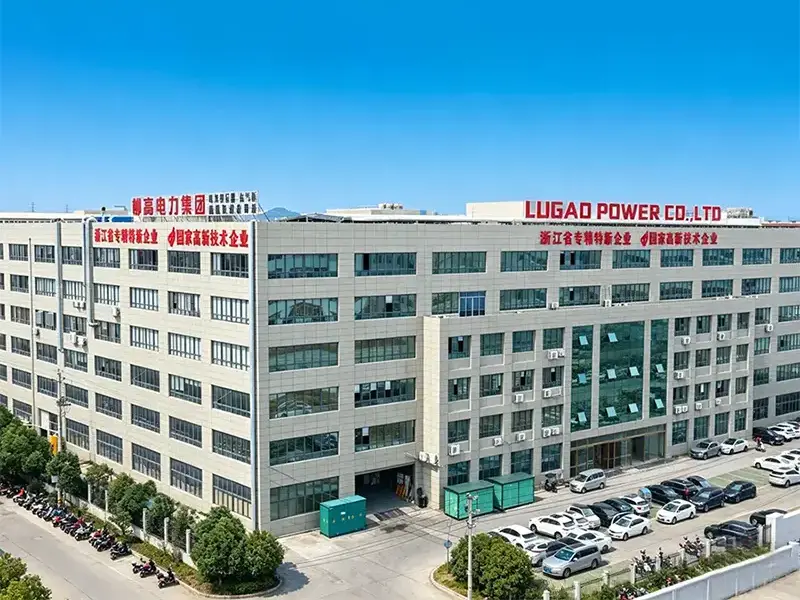

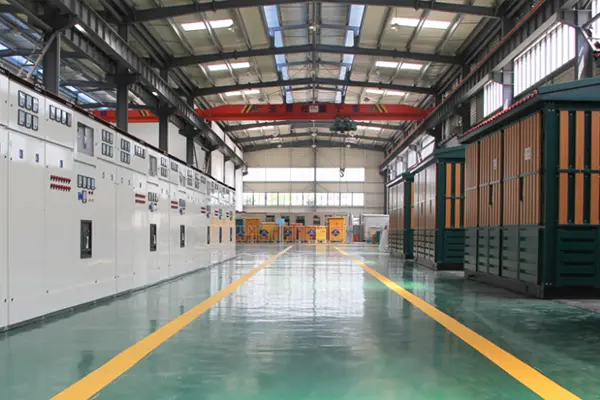

Lugao Power Co., Ltd.အဆင့်မြင့်ထုတ်လုပ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် ဗို့အားမြင့်စမ်းသပ်ကိရိယာများ တပ်ဆင်ထားသော ခေတ်မီထုတ်လုပ်ရေးစက်ရုံတွင် KYN Center Type Five-Prevention Interlocking High Voltage Switchgear ကို ထုတ်လုပ်ပါသည်။ တိုင်း၊switchgear panelတင်းကျပ်သော ISO 9001 အရည်အသွေး စီမံခန့်ခွဲမှုစနစ်အောက်တွင် ထုတ်လုပ်ထားပြီး တသမတ်တည်း အရည်အသွေး၊ ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်နှင့် နိုင်ငံတကာစံနှုန်းများနှင့်အညီ အပြည့်အဝ အာမခံပါသည်။
