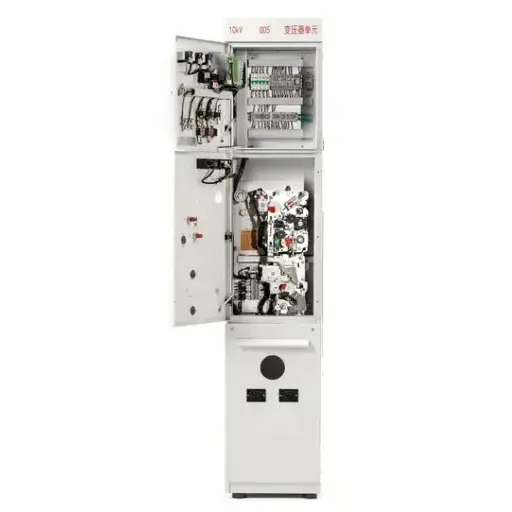

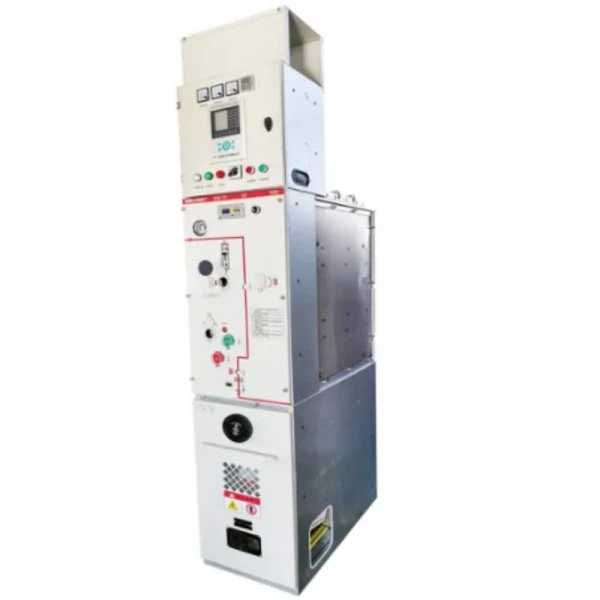

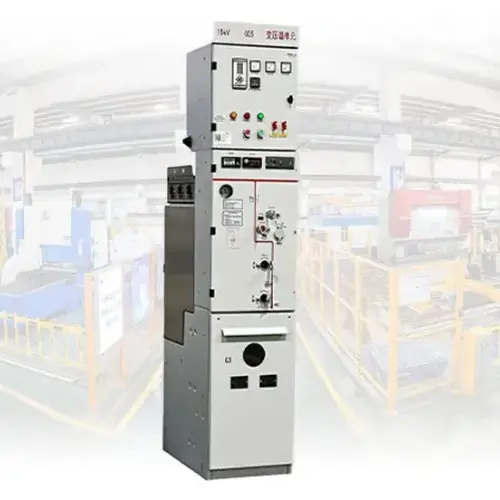

RMU MV HV Insulated Switchgear Panel VCB

အဲဒါဘာလဲ?

VCB ပါရှိသော RMU MV HV Insulated Switchgear Panel သည် စက်ရုံမှ ပေါင်းစပ်ထားသော သတ္တုဖြင့် ပတ်ထားသော လျှပ်စစ်ဖြန့်ဖြူးရေး ကိရိယာကို ပေါင်းစပ်ထားသော၊ပင်မယူနစ် (RMU) အဝိုင်းVacuum Circuit Breaker (VCB) နည်းပညာဖြင့် လုပ်ဆောင်နိုင်စွမ်း။ RMU သည် ring network configuration ကို လုပ်ဆောင်ပေးသည်- ပါဝါသည် လမ်းကြောင်းတစ်ခုမှ စီးဆင်းနိုင်ပြီး ထောက်ပံ့မှု ဆက်တိုက်ကို သေချာစေသည်။ အလုံပိတ် ဖုန်စုပ်စက်တွင် တပ်ဆင်ထားသော VCB သည် အမှားအယွင်းများ ဖြစ်ပေါ်လာသောအခါတွင် arcs များကို မီလီစက္ကန့်အတွင်း ငြိမ်းစေသည်။

RMU (Ring Main Unit) သည် ကွင်းပတ်လျှပ်စစ်ကွန်ရက်များအတွက် ဒီဇိုင်းထုတ်ထားသော ကျစ်လစ်သော switchgear တပ်ဆင်ခြင်းကို ရည်ညွှန်းသည်။ အမှားတစ်ခုက downstream load တစ်ခုလုံးကို power ဖြတ်တောက်နိုင်သည့် radial distribution စနစ်များနှင့်မတူဘဲ RMU သည် သင့်အား ring configuration တစ်ခုကို ဖန်တီးနိုင်သည်- ပါဝါသည် လမ်းကြောင်းတစ်ခုမှ စီးဆင်းနိုင်သည်။ အပိုင်းတစ်ခုတွင် အမှားအယွင်းတစ်ခု ဖြစ်ပေါ်သောအခါ၊ ကျန်ကွန်ရက်သည် အခြားရွေးချယ်စရာ feed မှ ပါဝါဆက်လက်ရရှိနေချိန်တွင် အဆိုပါအပိုင်းကို သင်ရိုးရှင်းစွာ ခွဲထုတ်လိုက်ပါ။

VCB (Vacuum Circuit Breaker) သည် ဤ panel ၏ အကာအကွယ်စနစ်၏ နှလုံးသားဖြစ်သည်။ အလုံပိတ်ထားသော ဖုန်စုပ်စက်အတွင်းတွင်၊ ဆားကစ်ဘရိတ်ကာသည် ချို့ယွင်းမှုတစ်ခုဖြစ်ပေါ်သောအခါတွင် လျှပ်စစ်ဓာတ်မတည့်မှုကို မီလီစက္ကန့်အတွင်း ငြိမ်းသတ်နိုင်သည်။ ကြားဖြတ်ကိရိယာအတွင်းတွင် လေ သို့မဟုတ် ဆီများမရှိသောကြောင့်၊ အကာများသည် ချက်ချင်းနီးပါး မီးငြိမ်းသွားပြီး၊ ရေအောက်ရှိ စက်ပစ္စည်းများကို ထိခိုက်ပျက်စီးမှုအနည်းဆုံးဖြစ်စေပြီး အဆက်အသွယ်သက်တမ်းကို တိုးစေသည်။

MV HV Insulated Switchgear သည် ဤထုတ်ကုန်သည် အလယ်အလတ်ဗို့အားမှ မြင့်မားသောဗို့အားအကွာအဝေး (ပုံမှန်အားဖြင့် 12kV မှ 40.5kV) တွင် လည်ပတ်နေပြီး ပတ်ဝန်းကျင်မှ သက်ရှိအစိတ်အပိုင်းများကို ခွဲထုတ်ရန် အဆင့်မြင့် လျှပ်ကာနည်းပညာ—SF6 ဓာတ်ငွေ့ သို့မဟုတ် အစိုင်အခဲ dielectric—ကို ပတ်ဝန်းကျင်မှ သက်ရှိအစိတ်အပိုင်းများကို ခွဲထုတ်ရန်။

ဘာလုပ်နိုင်လဲ?

1. Power Distribution Control – ဆားကစ်များကို ကိုယ်တိုင် အဖွင့်/အပိတ် သို့မဟုတ် SCADA မှတဆင့် ကူးပြောင်းပါ။

2. Fault Protection – 31.5kA အထိ တိုတောင်းသော လျှပ်စီးကြောင်းများကို အနှောင့်အယှက်ပေးသည်။

3. Network Isolation – ပြုပြင်ထိန်းသိမ်းရန်အတွက် အထွက်ကြိုးများကို ဘေးကင်းစွာ မြေစိုက်ပါ။

ဤအကန့်သည် အကြွင်းမဲ့ဝန်ထမ်းများ၏ ဘေးကင်းမှုကို ထိန်းသိမ်းထားစဉ်တွင် အသုံးအဆောင်များ၊ စက်မှုစက်ရုံများနှင့် စီးပွားရေး အဆောက်အအုံများကို သုညမနီးမနား စက်ရပ်ချိန်ရရှိစေရန် လုပ်ဆောင်ပေးပါသည်။ VCB ပါရှိသော RMU MV HV Insulated Switchgear Panel တစ်ခုစီတိုင်းသည် ကြမ်းတမ်းသောပတ်ဝန်းကျင်တွင် လုပ်ဆောင်ရန် တည်ဆောက်ထားသည်။

ထုတ်ကုန် သတ်မှတ်ချက် (သတ်မှတ်ချက်)

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

အဓိကအင်္ဂါရပ်များ

ပေါင်းစပ်ထားသော VCB Protection--- fuses များပါရှိသော Standard RMU များနှင့်မတူဘဲ၊ VCB ပါရှိသော ကျွန်ုပ်တို့၏ RMU MV HV Insulated Switchgear Panel သည် အဆင့်သတ်မှတ်ထားသော အမှားအယွင်းများကို အပြည့်အဝဆောင်ရွက်ပေးပါသည်။ ဖုန်စုပ်စက်သည် ၎င်း၏သက်တမ်းတစ်လျှောက် ပြုပြင်ထိန်းသိမ်းမှုမလိုအပ်ပါ။

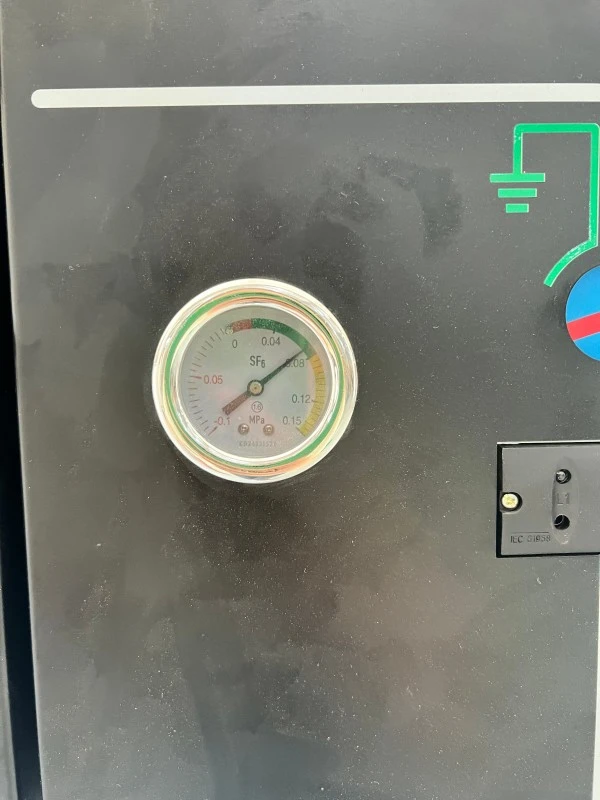

အလုံပိတ် SF6 Insulation Tank--- အစိတ်အပိုင်းအားလုံးကို နှစ်စဉ် ယိုစိမ့်မှု <0.1% ရှိသော 3mm stainless steel tank တွင် ထားရှိထားပါသည်။ သန့်ရှင်းရေးမလုပ်ပါ၊ ကာရံစစ်ဆေးမှုမရှိပါ၊ ဖုန်မှုန့် သို့မဟုတ် ဆားမြူများနှင့် ထိတွေ့မှုမရှိပါ။

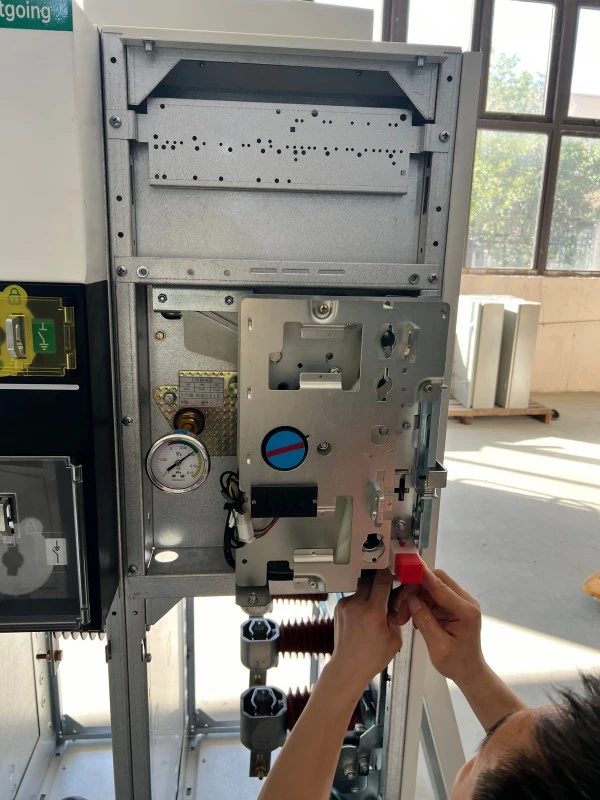

Three-Position Switch-Disconnector သည် မမှန်ကန်သော sequence များကို ကာကွယ်ရန် စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှုဖြင့် ချိတ်ဆက်ထားသော၊ ချိတ်ဆက်ထားသော၊ ချိတ်ဆက်ထားသော၊ နှင့် grounded အနေအထားများကို ပေးဆောင်သည်။

အတွင်းပိုင်း Arc ခံနိုင်ရည်--- 20kA/1s တွင် ဖိအားသက်သာစွာဖြင့် အော်ပရေတာမှ ပူသောဓာတ်ငွေ့များကို ညွှန်ကြားပေးသည်။

Compact Footprint--- ကြမ်းပြင်နေရာလွတ် 30-50% ပိုနည်းသော ကြမ်းပြင်နေရာလွတ်သည် လေကာလျှပ်ကာ switchgear ထက် 30-50% ပိုနည်းသည်၊၊ နေရာကန့်သတ်ထားသော ဓာတ်အားခွဲရုံများအတွက် အကောင်းဆုံးဖြစ်သည်။

အဝေးထိန်းစောင့်ကြည့်ခြင်း---Standard အရန်အဆက်အသွယ်များနှင့် ရွေးချယ်နိုင်သော Modbus သို့မဟုတ် IEC 61850 ဆက်သွယ်ရေး။

အသုံးချမှု

● မြို့ပြဓာတ်အားဖြန့်ဖြူးရေး (မြေအောက်ခန်း ဓာတ်အားခွဲရုံများ၊ စီးပွားရေးဆိုင်ရာ အဆောက်အအုံများ)

● လေအားနှင့် ဆိုလာခြံများ (တုန်ခါမှု၊ အပူချိန်လွန်ကဲမှုကို ခံနိုင်သည်)

● စက်မှုစက်ရုံများ (သံမဏိ၊ ဘိလပ်မြေ၊ ရေနံဓာတု)၊

● ဒေတာစင်တာများ (အဆင့် III/IV အလုပ်ချိန်လိုအပ်ချက်များ)

● မီးရထားဆွဲအားခွဲရုံများ (25kV စနစ်များ)

● သတ္တုတွင်းလုပ်ငန်းများ (ဖုန်ထူသော၊ စိုစွတ်သောပတ်ဝန်းကျင်)

ဝန်ဆောင်မှု အမေးအဖြေ

မေး- VCB သည် load-break switch နှင့် မည်သို့ကွာခြားသနည်း။

A- load-break switch သည် ပုံမှန် load current များကိုသာ နှောင့်ယှက်သည်။ ဤ RMU MV HV Insulated Switchgear Panel ရှိ VCB မှ VCB သည် ပြတ်တောက်နေသော လျှပ်စီးကြောင်းများကို 31.5kA မီလီစက္ကန့်အထိ နှောင့်ယှက်ပေးကာ အိုင်ယွန်နိုင်နိုင်သော ကြားခံမပါသော ဖုန်စုပ်စက်ကို အသုံးပြု၍

ထုတ်လုပ်မှုအသေးစိတ်

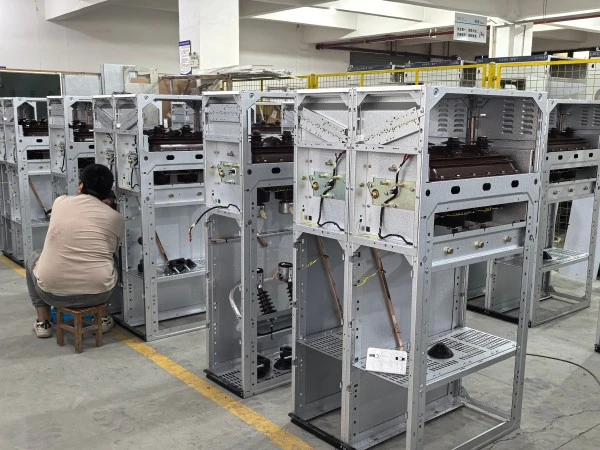

ထုတ်လုပ်မှုလုပ်ငန်းစဉ်

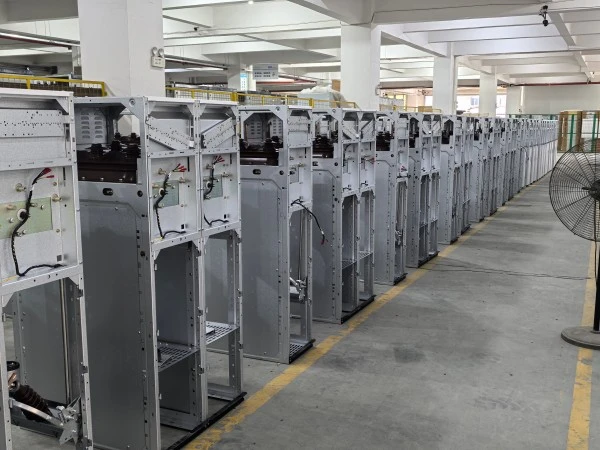

● Tank Fabrication---Laser-cut 316L stainless steel၊ စက်ရုပ်-ဂဟေဆက်ထားသော၊ X-ray စစ်ဆေးပြီး၊ ဖိအား-0.4MPa တွင် 24 နာရီကြာ စမ်းသပ်ထားသည်။

● Vacuum Interrupter Assembly--- ကြားဖြတ်ကိရိယာတစ်ခုစီသည် 70kV AC ဗို့အားမြင့်စမ်းသပ်မှုနှင့် အဆက်အသွယ် ခံနိုင်ရည်တိုင်းတာမှုကို ခံယူသည်။

● SF6 ထုတ်ယူခြင်း--- Tank ကို <10Pa သို့ ရွှေ့ပြောင်းပြီးနောက်၊ ထို့နောက် SF6 ဓာတ်ငွေ့ (>99.97% သန့်စင်မှု၊ နှင်းရည်မှတ် <-50°C) ဖြင့် ဖြည့်ထားသည်။ Halogen sniffer သည် seals အားလုံးကို စစ်ဆေးသည်။

● စမ်းသပ်ခြင်း---စက်ပိုင်းဆိုင်ရာခံနိုင်ရည် (1,000 cycles), dielectric (70kV/1min), partial discharge (<5pC) နှင့် internal arc (20kA/1s) စမ်းသပ်မှုများ။

အရည်အသွေးအာမခံချက်နှင့် လက်မှတ်များ

Lugao Power ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

Fuse ဖြင့် VCB နှင့် RMU နှင့် RMU

ညာဘက်ကိုရွေးချယ်ခြင်း။Ring Main Unitသင်၏ကွန်ရက်စွမ်းရည်၊ အကာအကွယ်လိုအပ်ချက်များနှင့် ပြုပြင်ထိန်းသိမ်းမှုဗျူဟာအပေါ် မူတည်သည်။ Lugao Power သည် Vacuum Circuit Breaker (VCB) RMUs နှင့် Fuse Switch RMUs နှစ်ခုလုံးကို ထုတ်လုပ်ပေးကာ အသုံးဝင်မှု၊ စက်မှုစက်ရုံများ၊ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများနှင့် စီးပွားရေးဆိုင်ရာ အထောက်အကူပြုပစ္စည်းများသည် ၎င်းတို့၏ဖြန့်ဖြူးရေးစနစ်အတွက် အသင့်တော်ဆုံးဖြေရှင်းချက်ကို ရွေးချယ်ပေးပါသည်။

ယေဘုယျအားဖြင့်၊ VCB RMU များကို မကြာခဏပြောင်းခြင်း၊ အဆင့်မြင့်ကာကွယ်ခြင်းနှင့် အဝေးထိန်းစောင့်ကြည့်ခြင်း လိုအပ်သော အလတ်စားနှင့် ကြီးမားသော စွမ်းရည်ရှိသော ဓာတ်အားဖြန့်ဖြူးရေးစနစ်များအတွက် အကြံပြုထားသည်။ Fuse RMUs များသည် ထရန်စဖော်မာအကာအကွယ်နှင့် တည်ငြိမ်သောဝန်များပါရှိသည့် သေးငယ်သောဖြန့်ဖြူးရေးကွန်ရက်များအတွက် ကုန်ကျစရိတ်သက်သာသော ဖြေရှင်းချက်တစ်ခုဖြစ်သည်။

ထူးခြားချက်	VCB ဖြင့် RMU	Fuse Switch ဖြင့် RMU
ကာကွယ်မှုနည်းလမ်း	အကာအကွယ် Relay ပါသော ဖုန်စုပ်ပတ်လမ်း ဘရိတ်ကာ	Load Break Switch + လက်ရှိ ကန့်သတ် Fuse
ပြတ်ရွေ့ပြတ်တောက်ခြင်း။	ပုံမှန်ဝန်နှင့် မြင့်မားသော ဝါယာရှော့များကို နှောင့်ယှက်သည်။	Fuse သည် short-circuit ချို့ယွင်းချက်များကို ရှင်းလင်းပေးသည်။ switch handles သည် load current ဖြစ်သည်။
အမှားပြီးနောက် ပြန်လည်အသုံးချနိုင်မှု	အမှားကင်းရှင်းပြီးနောက် Breaker ကိုပြန်လည်သတ်မှတ်နိုင်သည်။	လည်ပတ်ပြီးနောက် Fuse အစားထိုးရမည်။
ကာကွယ်မှု Flexibility	မတူညီသော အပလီကေးရှင်းများအတွက် ချိန်ညှိနိုင်သော relay ဆက်တင်များ	fuse မှသတ်မှတ်ထားသောပုံသေကာကွယ်မှုလက္ခဏာများ
အဝေးထိန်းစောင့်ကြည့်ရေး & SCADA	Modbus နှင့် IEC 61850 တို့နှင့် အပြည့်အဝ တွဲဖက်အသုံးပြုနိုင်သည်။	အဝေးထိန်းစနစ် ကန့်သတ်ချက်
ကြိမ်နှုန်းပြောင်းခြင်း။	မကြာခဏ ကူးပြောင်းခြင်း လုပ်ငန်းများအတွက် သင့်လျော်သည်။	မကြာခဏပြောင်းခြင်းအတွက် အကြံပြုထားသည်။
ထိန်းသိမ်းခြင်း။	တာရှည်စက်မှုသက်တမ်းဖြင့် ထိန်းသိမ်းမှုနည်းပါးခြင်း။	အချိန်အခါအလိုက် ဖျစ်စစ်ဆေးခြင်းနှင့် အစားထိုးလဲလှယ်ရန် လိုအပ်သည်။
ကနဦး ရင်းနှီးမြှုပ်နှံမှု	ပိုမြင့်တယ်။	အောက်ပိုင်း
ရိုးရိုးအပလီကေးရှင်းများ	ဓာတ်အားခွဲရုံများ၊ စက်မှုစက်ရုံများ၊ ဒေတာစင်တာများ၊ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများ	ဖြန့်ဖြူးရေး ထရန်စဖော်မာများ၊ စီးပွားရေး အဆောက်အအုံများ၊ လူနေအိမ် ဖြန့်ဖြူးရေး ကွန်ရက်များ



ထုပ်ပိုးမှု၊ ပို့ဆောင်မှုနှင့် ရောင်းချပြီးနောက်

များပါတယ်။

1. VCI ဖလင်အတွင်းပိုင်းထုပ်ပိုး + အမြှုပ် padding + 9mm အထပ်သားသေတ္တာ

2. သယ်ယူပို့ဆောင်ရေးအတွက် SF6 ဖိအားကို 0.05MPa သို့ လျှော့ချသည်။

အရောင်းနှင့်အာမခံပြီးနောက်

1. Warranty Period: ကော်မရှင်စတင်ခြင်းမှ 12 လ သို့မဟုတ် ပို့ဆောင်မှုမှ 18 လ၊

2. အကျုံးဝင်မှု- ပစ္စည်း/လက်ရာ ချို့ယွင်းချက်များ၊ ယိုစိမ့်မှုအတွက် SF6 ထပ်ဖြည့်မှု >0.5%/နှစ်၊ VCB လေဟာနယ် ဆုံးရှုံးမှု။

3. ချန်လှပ်ခြင်း- မှားယွင်းသော တပ်ဆင်မှု၊ အင်အားကြီးမားမှု၊ ခွင့်ပြုချက်မရှိဘဲ ပြုပြင်မွမ်းမံမှု၊ စားသုံးနိုင်သောပစ္စည်းများ။

ဝန်ဆောင်မှုများ

1. အခမဲ့ အဝေးထိန်း ပြဿနာ ဖြေရှင်းခြင်း (24 နာရီ တုံ့ပြန်မှု)

2. 48 နာရီအတွင်း အပိုပစ္စည်းများ ပို့ပေးသည် (ဒေသတွင်း ဂိုဒေါင်များ)

3. သက်တမ်းတိုးအာမခံ (2၊ 3၊ သို့မဟုတ် 5 နှစ်)

အမေးများသောမေးခွန်းများ

Q1- အမျိုးအစားစမ်းသပ်မှုအစီရင်ခံစာများနှင့် FAT ကို ပေးနိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ IEC အမျိုးအစား စမ်းသပ်မှုအစီရင်ခံစာများ ရရှိနိုင်ပါသည်။ ကျွန်ုပ်တို့၏ Zhejiang စက်ရုံတွင် စက်ရုံလက်ခံစမ်းသပ်ခြင်းကို ကြိုဆိုပါသည်။ ဖောက်သည်၏ကုန်ကျစရိတ်ဖြင့် ပြင်ပမှစစ်ဆေးခြင်း (SGS၊ BV)။

Q2- အာမခံတောင်းဆိုမှုများကို နိုင်ငံတကာတွင် မည်သို့ကိုင်တွယ်ဖြေရှင်းသနည်း။

A- ဓာတ်ပုံ/ဗီဒီယိုများထံသို့ အီးမေးလ်ပို့ပါ။lugaoteam@lugaoelectric.com. 24 နာရီအတွင်းအဝေးရောဂါရှာဖွေရေး။ အာမခံဖြင့် ကာမိထားသော ချို့ယွင်းချက်များအတွက် အပိုပစ္စည်းများကို အခမဲ့ လဲလှယ် ပို့ပေးပါမည်။

Q3- VCB ဖြင့် ဤ RMU MV HV Insulated Switchgear Panel ၏ မျှော်မှန်းထားသော ဝန်ဆောင်မှုသက်တမ်းမှာ အဘယ်နည်း။

A: SF6 တင့်ကားနှင့် busbars: 30 နှစ်။ VCB interrupter- လည်ပတ်မှု 10,000 သို့မဟုတ် နှစ် 30။ ယန္တရားပြန်လည်ပြင်ဆင်ခြင်း- 15-20 နှစ်။ စုစုပေါင်းဝန်ဆောင်မှုသက်တမ်း: သင့်လျော်သောပြုပြင်ထိန်းသိမ်းမှုနှင့်အတူ 25-30 နှစ်။

Q4: မည်သည့်ငွေပေးချေမှုစည်းကမ်းချက်များကို သင်လက်ခံပါသလဲ။

A: ပထမအကြိမ်ဖောက်သည်များ- 30% T/T ကြိုတင်၊ ပို့ဆောင်ခြင်းမပြုမီ 70%။ တည်ထောင်ထားသော ဖောက်သည်များ- 20% T/T + 80% B/L မိတ္တူ။ မြင်ကွင်းတွင် L/C လက်ခံသည်။

Q5- VCB ပါရှိသော RMU MV HV Insulated Switchgear Panel ကို မြင့်မားသောအမြင့်တွင်အသုံးပြုနိုင်ပါသလား။

A: စံဒီဇိုင်း ≤2000m။ အမြင့် ဗားရှင်း (တိုးမြှင် creepage၊ ပိုမြင့်သော SF6 ဖိအား) ကို 3500m အထိ ရနိုင်ပါသည်။ မီတာ 3500 အတွက် စိတ်ကြိုက်အင်ဂျင်နီယာ
