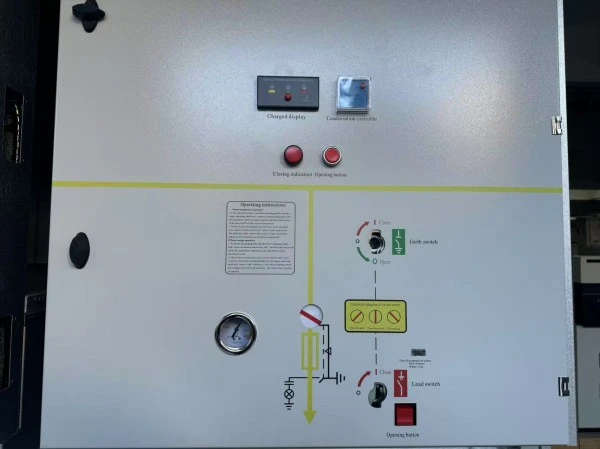

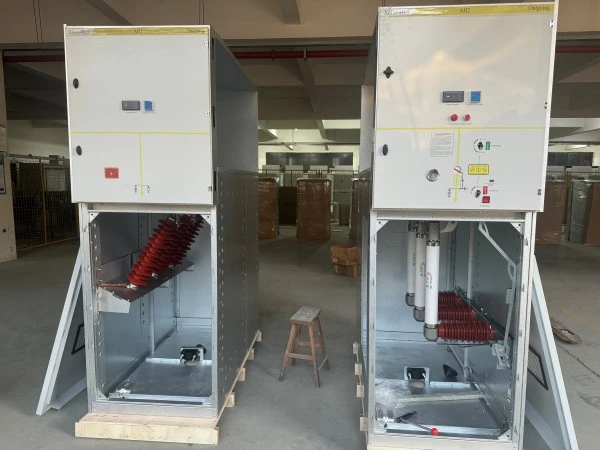

ပတ်ဝန်းကျင်အတွက် အဆင်ပြေသော ဓာတ်ငွေ့ လျှပ်ကာ RMU

ပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်သော ဓာတ်ငွေ့ ကာရံ RMU (Ring Main Unit) သည် စက်ရုံတွင် တပ်ဆင်ထားသော၊ အလုံပိတ်၊ သတ္တုဖြင့် ဖုံးအုပ်ထားသော အလတ်စား ဗို့အား ခလုတ်ဂီယာ (24kV အထိ) သည် ၎င်း၏ SF6 အစား ဂေဟစနစ်-ဖော်ရွေသော ဓာတ်ငွေ့အရောအနှောကို အသုံးပြုသည့် သန့်စင်သော SF6 ဖြစ်သည်။ Global Warming Potential (GWP = 23,500) ရှိသည့် ရိုးရာ SF6 RMU များနှင့် မတူဘဲ၊ SF₆ သည် လက်ရှိ EU ကိုးကားချက်ဒေတာအရ ခန့်မှန်းခြေ 24,300 GWP ရှိသည်။ Lugao Power ၏ eco-RMU သည် ပေါင်းစပ်လေ၊ N₂/SF₆ (10% ထက်နည်းသော SF6) သို့မဟုတ် fluoroketone-based (C5-FK) ဓာတ်ငွေ့ကို အသုံးပြုသည်။ ဤဓာတ်ငွေ့များသည် အဆိပ်မရှိ၊ မီးမလောင်နိုင်သော၊ 1 အောက် (ဓာတုလေအတွက်) သို့မဟုတ် 600 (C5-FK အတွက်) အောက်ရှိ GWP သည် SF6 စစ်စစ်အတွက် 23,500 နှင့် နှိုင်းယှဉ်ပါသည်။

ထုတ်ကုန်အားသာချက်များ

ဘာကြောင့် ရွေးတာလဲ။Lugao ပါဝါSF6 အခြားရွေးချယ်စရာများထက် Eco-Gas RMU လား။

ထုတ်ကုန်အင်္ဂါရပ်များ

နည်းပညာဆိုင်ရာရှင်းလင်းချက်များနှင့်အတူ အင်္ဂါရပ်စာရင်း

ထုတ်လုပ်မှုအသေးစိတ်

Lugao ပါဝါ သည် Eco-Gas RMU ကို မည်သို့ထုတ်လုပ်သည်

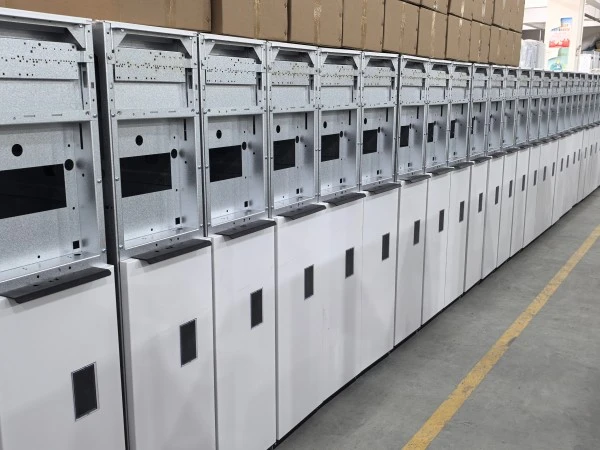

တရုတ်နိုင်ငံ၊ Wenzhou ရှိ ကျွန်ုပ်တို့၏ ISO 9001:2021 နှင့် ISO 14001 လက်မှတ်ရ စက်ရုံများတွင် ပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်နိုင်သော ဓာတ်ငွေ့ကာရံထားသော RMU တစ်ခုစီကို ထုတ်လုပ်ပါသည်။ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်သည် SF6 ထုတ်လုပ်မှုလိုင်းများနှင့် ကွဲပြားသော eco-gas ကိုင်တွယ်မှုအတွက် အထူးသင့်လျော်သည်။

အဆင့်ဆင့် ထုတ်လုပ်မှု လုပ်ငန်းစဉ်

1. တင့်ကားထုတ်လုပ်ခြင်း။

● 3 မီလီမီတာ သံမဏိ (AISI 304) – လေဆာဖြတ်တောက်မှု၊ စက်ရုပ်ကွေး၊ အလိုအလျောက် MIG လုပ်ငန်းစဉ်ဖြင့် ဂဟေဆော်ထားသည်။

● 100% ဟီလီယမ် ယိုစိမ့်မှုကို ထောက်လှမ်းခြင်း- တိုင်ကီသည် လေဟာနယ်ခန်းတွင် နစ်မြုပ်နေခြင်း၊ ဟီလီယမ်ဖြန်းခြင်းစမ်းသပ်မှု – ယိုစိမ့်မှုနှုန်း <1×10⁻⁶ mbar·L/s (IEC လိုအပ်ချက်ထက် 20x ပိုမိုတင်းကျပ်သည်)။

2. အစိတ်အပိုင်းစည်းဝေးပွဲ

● သန့်စင်ခန်း (Class 100,000) တွင် တပ်ဆင်ထားသော အနေအထားသုံးခလုတ်ယန္တရား။

● ကြေးနီအဆက်အသွယ်များသည် ငွေရောင်ချထားသည့် (15μm အထူ) – ထိတွေ့မှုနည်းသော (<30μΩ) ကို သေချာစေသည်။

● ရှပ်တာယန္တရား - သံမဏိ၊ ကင်မရာဖြင့်မောင်းနှင်ခြင်း။

3. ဖုန်စုပ်စက် လုပ်ဆောင်ခြင်း။

● လေဟာနယ်အောက်တွင် 80°C (<10 Pa) ဖြင့် 8 နာရီကြာအောင် အပူပေးထားသော - အစိုဓာတ်ကို ဖယ်ရှားပေးသည် (ပစ်မှတ် <10ppm)။

● အတွင်းပိုင်း ငွေ့ရည်ဖွဲ့ခြင်းနှင့် dielectric ပြိုကွဲခြင်းကို ကာကွယ်ပေးသည်။

4. Eco-gas ဖြည့်ခြင်း။

● သီးသန့်ရောစပ်သည့်ဌာနတွင် ပြင်ဆင်ထားသော ဂက်စ်အရောအနှော (တိကျမှု ±1%)။

● C5-FK ရောစပ်မှုအတွက်- C5-FK (fluoroketone) + CO₂ + O₂ (ခြေရာခံ)။

● ဖိအားဖြည့်ခြင်း- 20°C တွင် 0.04 MPa ဆွေမျိုး။

● ဓာတ်ငွေ့ဖွဲ့စည်းမှုတံဆိပ်ပါသော တိုင်ကီတစ်ခုစီကို အမှတ်စဉ်နံပါတ်။

5. နောက်ဆုံး လျှပ်စစ်စစ်ဆေးမှု

● ပါဝါကြိမ်နှုန်းခံနိုင်ရည်- 42kV/1min (12kV ယူနစ်)။

● Lightning impulse- 75kV peak (1.2/50μs)။

● တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်ခြင်း- 1.2Ur တွင် <5pC (12kV = 14.4kV စမ်းသပ်ဗို့အား)။

● ဆက်သွယ်ရန် ခံနိုင်ရည်တိုင်းတာခြင်း- စမ်းသပ်ချက်လက်မှတ်တွင် မှတ်တမ်းတင်ထားသည်။

● စက်ပိုင်းဆိုင်ရာ လည်ပတ်မှုစမ်းသပ်မှု- အဖွင့်/အပိတ် 50 လည်ပတ်မှု – ဓာတ်ငွေ့ဖိအားပြောင်းလဲမှုမရှိပါ။

6. အပြန်အလှန်စစ်ဆေးခြင်း

● တိုင်းတာမှု pins များဖြင့် စမ်းသပ်ထားသော စက်ပိုင်းဆိုင်ရာ သော့ခတ်မှုများအားလုံး – တွန်းအားတိုင်းတာမှုကို မှတ်တမ်းတင်ထားသည်။

7. ထုပ်ပိုးမှု

● ဓာတ်ငွေ့ဖြည့်ယူနစ်ကို အဆို့ရှင်ပေါ်ရှိ သယ်ယူပို့ဆောင်ရေးဦးထုပ်ဖြင့် အလုံပိတ်။

● ဖိအားတိုင်းကိရိယာကို ရေမြှုပ်အဖုံးဖြင့် ကာကွယ်ထားသည်။

အရည်အသွေးထိန်းချုပ်ရေး မှတ်တိုင်များ

After-Sales Service & Warranty

အာမခံကာလ-

ပို့ဆောင်သည့်နေ့မှ 12 လ သို့မဟုတ် တင်ပို့သည့်နေ့မှ 18 လ (မည်သည်က ပထမဖြစ်ပါစေ)။

အာမခံအောက်တွင် အကျုံးဝင်သည်-

1. စက်ပိုင်းဆိုင်ရာ အစိတ်အပိုင်းအားလုံး (ခလုတ်ယန္တရား၊ ချိတ်ဆက်မှုများ၊ မြေကြီးခလုတ်များ၊ ညွှန်ကိန်းများ)

2. ဓာတ်ငွေ့တိုင်ကီ ကြံ့ခိုင်မှု (ထုတ်လုပ်မှု ချို့ယွင်းမှုကြောင့် ယိုစိမ့်မှု)၊

3. မူလတန်းနှင့်အလယ်တန်းအဆက်အသွယ်များ

4. Eco-gas ပါဝင်မှု (စက်ရုံမှဖြည့်စွက်ထားသော လက်မှတ်မှ သွေဖည်ပါက)

5. Pressure gauge and density monitor

အကျုံးမဝင်ပါ

1. မသင့်လျော်သော သိုလှောင်မှု သို့မဟုတ် တပ်ဆင်ခြင်းကြောင့် ပျက်စီးခြင်း (ဥပမာ၊ ယူနစ်ကို စွန့်ပစ်ခြင်း)

2. ပြင်းထန်သော ပတ်ဝန်းကျင်ကြောင့် ပြင်ပ သံချေးတက်ခြင်း (ဥပမာ၊ ဓာတုစက်ရုံ)

၃။ သဘာဝတရားများ (ငလျင်၊ ရေကြီး၊ မိုးကြိုး)၊

4. စားသုံးနိုင်သောပစ္စည်းများ (ဖျစ်များ၊ အချက်ပြမီးချောင်းများ၊ ဘက်ထရီများ)

အမေးများသောမေးခွန်းများ

Q1- ပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်နိုင်သော ဓာတ်ငွေ့လျှပ်ကာ RMU တွင် မည်သည့်ဓာတ်ငွေ့ကို တိတိကျကျ အသုံးပြုသနည်း။

A- Lugao Power သည် ရွေးချယ်စရာ နှစ်ခုရှိသည်။

● ရွေးချယ်မှု A (စီးပွားရေး): N₂ + 10% SF₆ ရောစပ်မှု – GWP ≈ 2,350 (စင်စစ် SF₆ ထက် 90% နိမ့်နေသေးသည်)။

● Option B (အစိမ်းရောင်ပရီမီယံ): C5-FK (fluoroketone) + CO₂ + O₂ – GWP < 600၊ PFAS မရှိ၊ GWP မြင့်မားသော SF₆ လျှပ်ကာဓာတ်ငွေ့များကို မှီခိုမှုလျှော့ချရန် ရှာဖွေနေသော ပရောဂျက်များအတွက် သင့်လျော်သည်။

နှစ်ခုစလုံးသည် အဆိပ်မရှိ၊ မီးလောင်လွယ်သော၊ IEC 62271-200 မှ အတည်ပြုထားသည်။

Q2- ဓာတ်ငွေ့စွမ်းဆောင်ရည်သည် SF6 နှင့် တူညီပါသလား။

A: ဟုတ်ကဲ့၊ တူညီသောလည်ပတ်ဖိအား (0.04-0.05 MPa) တွင် dielectric strength နှင့် arc-quenching စွမ်းရည်သည် ညီမျှပါသည်။ ကျွန်ုပ်တို့၏ သဘာဝပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်သော RMU သည် SF6 ယူနစ်များကဲ့သို့ တူညီသောစမ်းသပ်မှုများကို ဖြတ်သန်းသည်- 42kV ခံနိုင်ရည်ရှိမှု၊ 20kA တာတိုပတ်လမ်းပြုလုပ်ခြင်းနှင့် စက်ပိုင်းဆိုင်ရာ လည်ပတ်မှု 50 ခုတို့ဖြစ်သည်။

Q3- ဓာတ်ငွေ့ယိုစိမ့်ရင် ဘာဖြစ်မလဲ။ အလုပ်သမားတွေအတွက် အန္တရာယ်ရှိလား။

A- Eco-gas သည် အဆိပ်အတောက်မရှိ ( SF6 နှင့်မတူဘဲ arcing အောက်တွင် အဆိပ်အတောက်ဖြစ်စေသော ထုတ်ကုန်များ) ကို ထုတ်လုပ်နိုင်သည်။ သို့သော် ကျဉ်းမြောင်းသောနေရာများတွင် ကြီးမားသော ယိုစိမ့်မှုများသည် အောက်ဆီဂျင်ကို ရွှေ့ပြောင်းပေးနိုင်သည်။ Lugao Power ၏ RMU တွင် ဖိအားနည်းသော အချက်ပေးစနစ် ပါဝင်သည်။ အစပျိုးပါက အခန်းထဲမ၀င်မီ လေ၀င်လေထွက်ကောင်းအောင်ထားပါ။ ဓာတ်ငွေ့ကိုယ်တိုင်က အနည်းငယ်မျှသာ ရှူရှိုက်ရန် ဘေးကင်းသည် (CO₂ မီးသတ်ဆေးဘူးထုတ်ခြင်းကဲ့သို့)။

Q4- လိုအပ်ပါက ပြည်တွင်းတွင် ဓာတ်ငွေ့ဖြည့်နိုင်ပါသလား။

A- တိုင်ကီကို အသက်တာအတွက် အလုံပိတ်ထားသည်--- ပုံမှန်အခြေအနေများအောက်တွင် ပြန်လည်ဖြည့်ရန် မလိုအပ်ပါ (တစ်နှစ်လျှင် ယိုစိမ့်မှုနှုန်း <0.1%)။ သို့သော်၊ အဆို့ရှင်တစ်ခု ပျက်စီးပါက Lugao Power သည် ဓာတ်ငွေ့အရောအနှော အတိအကျဖြင့် ပြန်လည်ဖြည့်သည့်ကိရိယာများကို ပေးပါသည်။ ပတ်ဝန်းကျင် ရည်ရွယ်ချက်ကို ရှုံးနိမ့်စေမည့် ပြည်တွင်း SF6 ကို အသုံးပြုရန် ကျွန်ုပ်တို့ မထောက်ခံပါ။

Q5- သင့်ပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေရှိသော ဓာတ်ငွေ့လျှပ်ကာ RMU သည် SF6 ထက် ပိုစျေးကြီးပါသလား။

A- ဓာတ်ငွေ့ရောစပ်ပြီး သီးသန့်ထုတ်လုပ်သည့်လိုင်းကြောင့် ကနဦးဝယ်ယူမှုကုန်ကျစရိတ်မှာ ခန့်မှန်းခြေ 8-12% ပိုများသည်။ သို့သော်-

1. သင်သည် အနာဂတ် SF6 ပြန်လည်ရယူရေး ကုန်ကျစရိတ်ကို ရှောင်ပါ။

2. သင်သည် စိမ်းလန်းသော အဆောက်အဦခွန် မက်လုံးများ (ဥပမာ၊ စင်ကာပူ၊ EU) အတွက် အရည်အချင်းပြည့်မီပါသည်။

3. ယခုအခါ များစွာသော အသုံးအဆောင်များသည် ၎င်းတို့၏ ဝယ်ယူမှု အမှတ်ပေးမှုတွင် SF6-အခမဲ့ switchgear အတွက် ပရီမီယံတစ်ခု ပေးဆောင်ပါသည်။

4. အနှစ် 20 ကျော် ဘဝသံသရာ၊ Lugao ၏ eco-RMU သည် ကုန်ကျစရိတ်-ကြားနေ သို့မဟုတ် စျေးသက်သာသည်။

Q6- ဤ RMU တွင် မည်သည့် လက်မှတ်များ ကိုင်ဆောင်ထားသနည်း။

A- အပြည့်အဝ IEC 62271-200 အမျိုးအစားစစ်ဆေးမှုများ (KEMA လက်မှတ်ရ)။ ထပ်လောင်း-

● ISO 14001 (ထုတ်လုပ်မှုပတ်ဝန်းကျင် စီမံခန့်ခွဲမှု)

● CE အမှတ်အသား

● တရုတ် GB/T 3906

Q7- လက်ရှိ SF6 RMU အကန့်ကို eco-gas ဖြင့် ပြန်လည်ပြင်ဆင်နိုင်ပါသလား။

A: မဟုတ်ဘူး၊ ဓာတ်ငွေ့ကိုင်တွယ်မှုစနစ်၊ အလုံပိတ်တွေနဲ့ ဖိအားဆက်တင်တွေက မတူပါဘူး။ သို့သော် Lugao Power ၏ဓာတ်ငွေ့လျှပ်ကာ RMUပုံမှန် SF6 RMUs အများစုကဲ့သို့ ပြင်ပအတိုင်းအတာနှင့် busbar အကွာအဝေး တူညီပါသည်။ ၎င်းသည် အရပ်ဘက်လုပ်ငန်းများမပါဘဲ “drop-in” အစားထိုးမှုကို ခွင့်ပြုသည်။

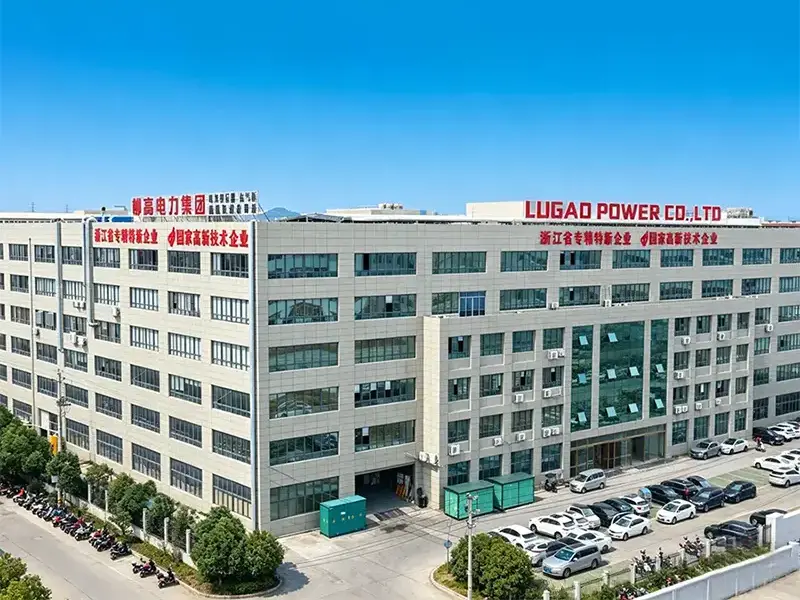

Lugao စက်ရုံ
