ပင်မယူနစ် Sf6 ထုတ်ယူနိုင်သော ခလုတ်ဂီယာကို အသံမြည်ပါ။

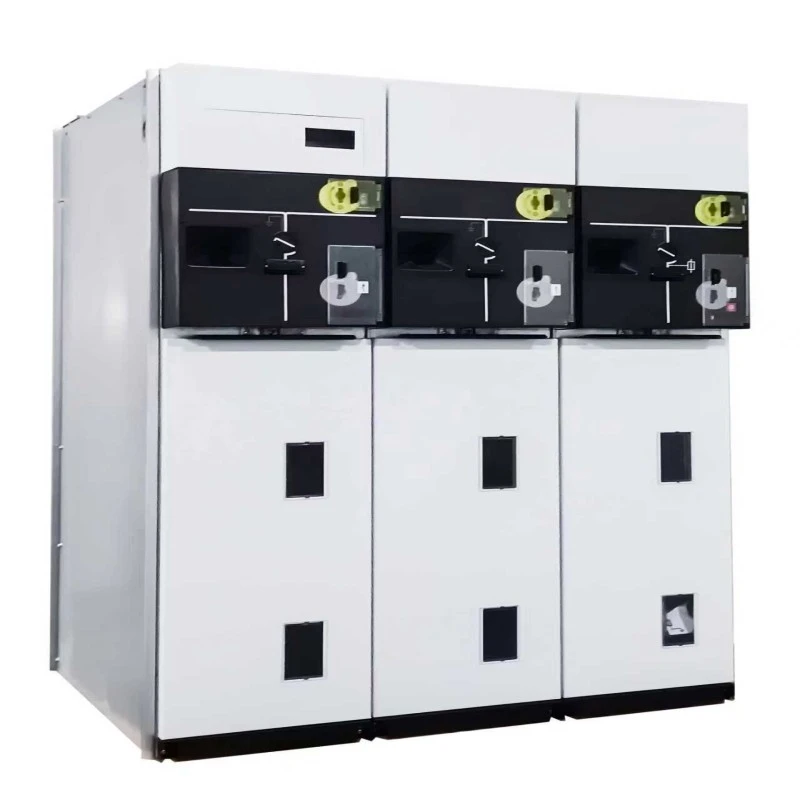

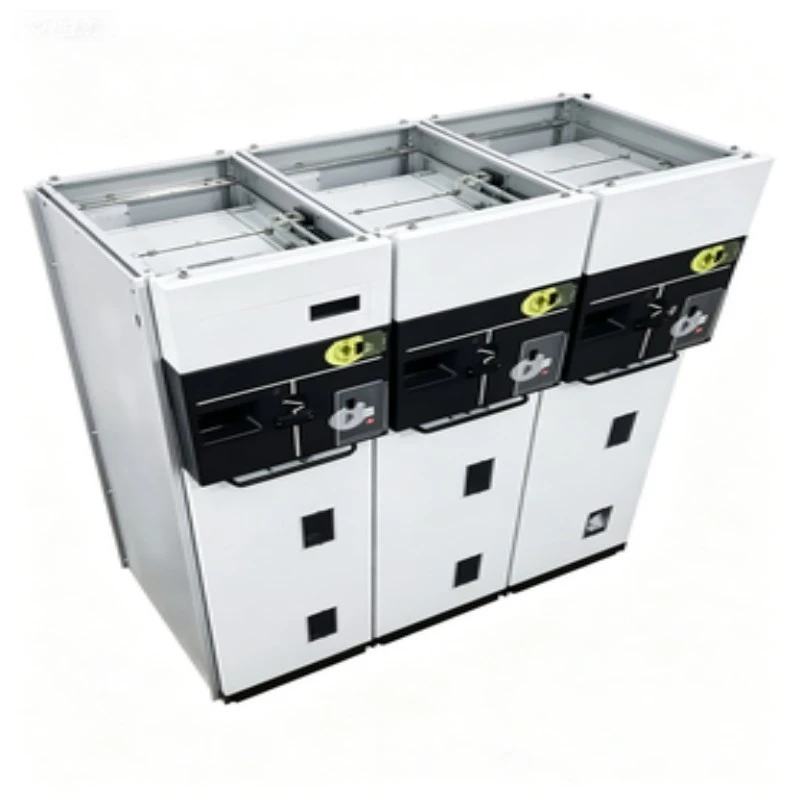

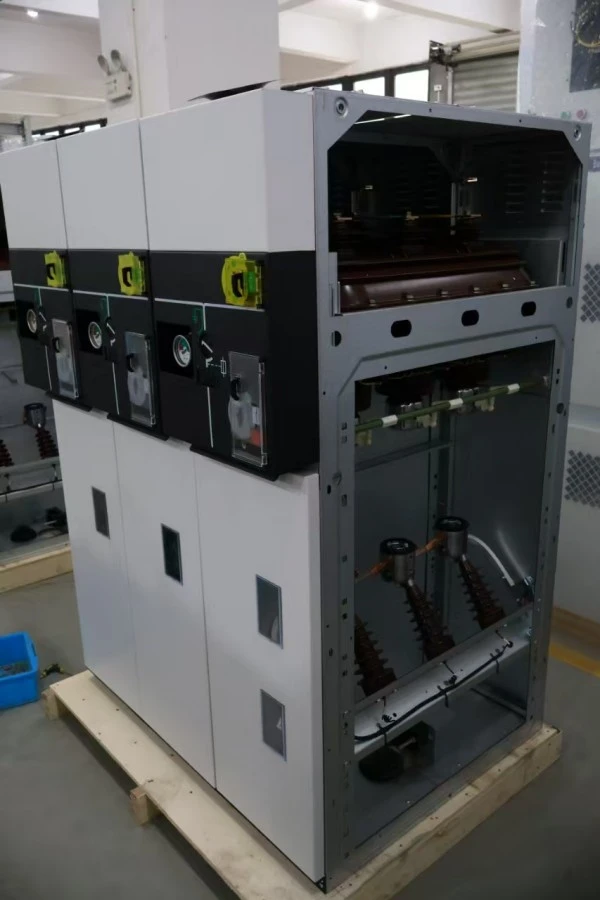

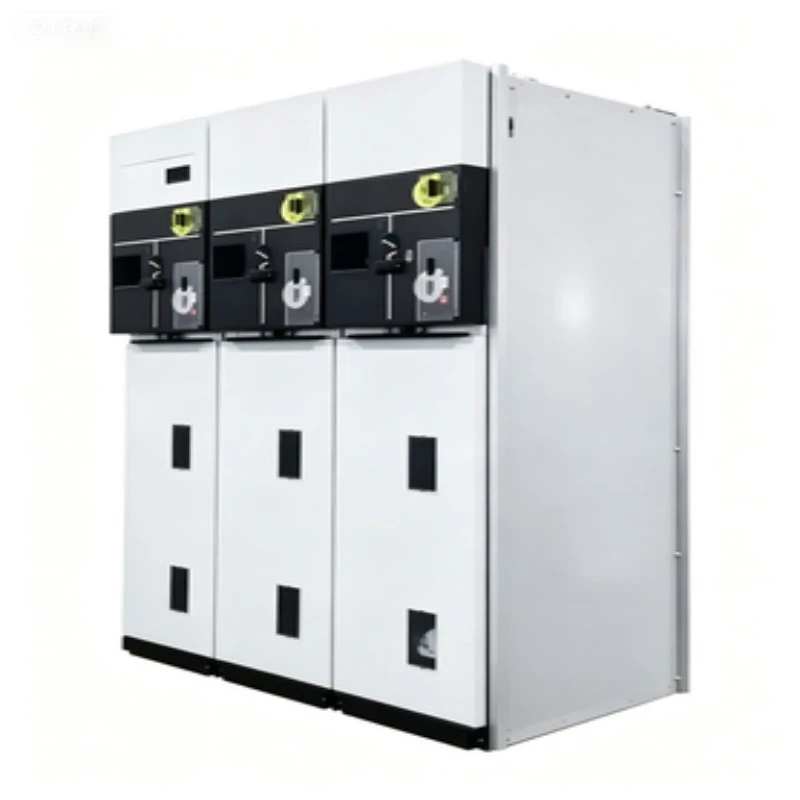

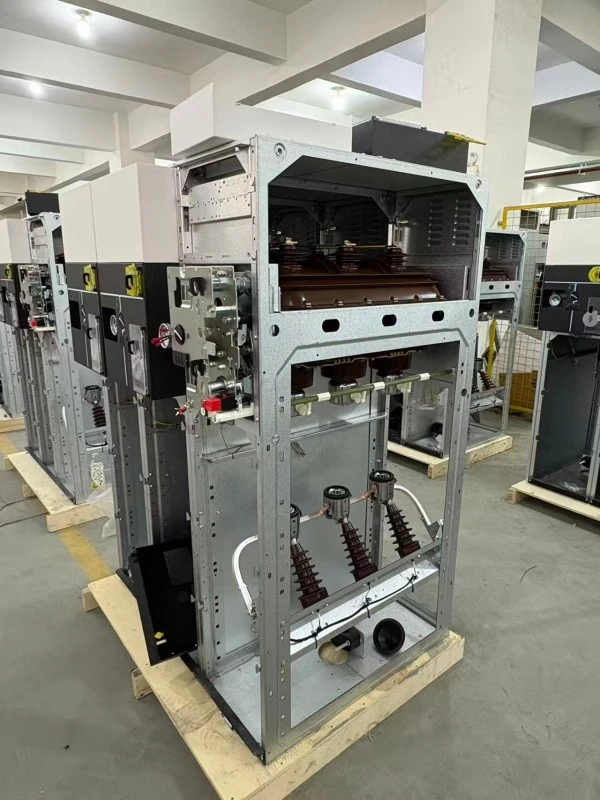

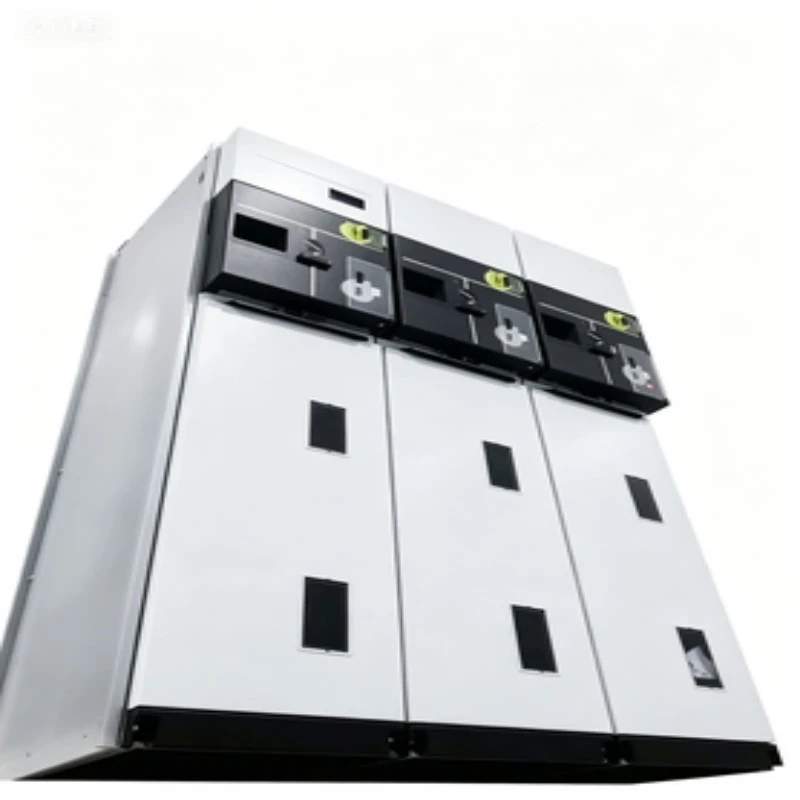

Ring Main Unit SF6 သည် ထုတ်ယူနိုင်သော Switchgear ကဘာလဲ။

ဟိswitchgearအလယ်အလတ်ဗို့အားလက်စွပ်ကွန်ရက်များ (24kV/36kV အထိ) အတွက် ဒီဇိုင်းထုတ်ထားသော စက်ရုံမှ ပေါင်းစပ်ထားသော၊ သတ္တုဖြင့် ဖုံးအုပ်ထားသော SF6 လျှပ်ကာ ခလုတ်ဂီယာဖြစ်သည်။ ပုံသေအမျိုးအစားမတူပါ။RMU များ၊ ဤထုတ်ယူနိုင်သောဗားရှင်းတွင် ဖြုတ်တပ်နိုင်သော ထရပ်ကားတပ်ဆင်ထားသော ခလုတ်များပါရှိသည် --- ပုံမှန်အားဖြင့် busbar တစ်ခုလုံးအား အားမဖြစ်စေဘဲ ပြုပြင်ထိန်းသိမ်းရန်၊ စစ်ဆေးခြင်း သို့မဟုတ် အစားထိုးရန်အတွက် အရံအတားမှ ရုပ်ပိုင်းဆိုင်ရာလှိမ့်ထုတ်နိုင်သည့် လေဟာနယ်ဆားကစ်ဖြတ်ခြင်း သို့မဟုတ် SF6 ဝန်ချိုးခလုတ်တစ်ခုဖြစ်သည်။

ဘာတတ်နိုင်မလဲ။

ဤ Ring ပင်မယူနစ် SF6 ထုတ်ယူနိုင်သော Switchgear သည် ပါဝါဖြန့်ဖြူးရာတွင် အရေးကြီးသောလုပ်ဆောင်ချက်သုံးခုကို လုပ်ဆောင်သည်-

1. ကွန်ရက်ချိတ်ဆက်မှုအား အသံမြည်စေခြင်း--- မလိုအပ်သော ပါဝါထောက်ပံ့မှုကို လမ်းကြောင်းနှစ်ခုမှ ဝင်လာသော feeders များကို ချိတ်ဆက်ပေးသည်။

2. Transformer ကာကွယ်မှု--- ပေါင်းစပ်ထားသော fuses သို့မဟုတ် circuit breaker ကို အသုံးပြု၍ 2500kVA အထိ ဖြန့်ဖြူးမှု ထရန်စဖော်မာကို ကူးပြောင်းပြီး ကာကွယ်ပေးသည်။

3. ပြုပြင်ထိန်းသိမ်းမှုအတွက် သီးခြားထားရှိခြင်း--- ဆုတ်ခွာနိုင်သော ယန္တရားသည် ရေစုန်အောက်ပိုင်းတွင် အလုပ်လုပ်နေသော ဝန်ထမ်းများအတွက် လုံးဝဘေးကင်းစေမည့် မြင်သာသော ကွဲကွာကွာဟမှုကို ပေးဆောင်သည်။

4. ပြတ်တောက်ပြတ်တောက်မှု--- တိုတောင်းသောလျှပ်စီးကြောင်းများကို 25kA အထိ နှောင့်ယှက်သည်။

5. ကေဘယ်လ်စမ်းသပ်ခြင်းနှင့် မြေစိုက်ခြင်း--- Earth ခလုတ်နှင့် ကေဘယ်စမ်းသပ်မှု ပေါက်များသည် ဘေးကင်းသောကေဘယ်လ်အလုပ်လုပ်ခြင်းကို ခွင့်ပြုသည်။

Lugao Power မှ SF6 RMU ခလုတ်ဂီယာတိုင်းသည် IEC 62271-200 နှင့်အညီ ဝန်ထုပ်ဝန်ပိုးဖြစ်စေခြင်း/ချိုးဖျက်နိုင်စွမ်းနှင့် ပြတ်တောက်မှုလက်ရှိကို ခံနိုင်ရည်ရှိစေသည် (အကွက်တစ်ခုလျှင် အနံ 450 မီလီမီတာအထိ) ပေးဆောင်သည်။

ထုတ်ကုန် သတ်မှတ်ချက် (သတ်မှတ်ချက်)

မှတ်ချက်- ရွေးချယ်ထားသော ဖွဲ့စည်းမှုစနစ်အရ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ ကွဲပြားနိုင်သည်။ နောက်ဆုံးနည်းပညာဒေတာစာရွက်အတွက် Lugao Power ကိုဆက်သွယ်ပါ။

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

လုပ်ဆောင်ချက် အမေးအဖြေ - ထုတ်ယူနိုင်သော အားသာချက်ကို နားလည်ခြင်း။

Q1- ထုတ်ယူနိုင်သောဒီဇိုင်းသည် ပုံသေ RMU ထက် အဘယ်အရာက ပိုကောင်းသနည်း။

A- ပုံသေ RMU တစ်ခုသည် switchgear ပြုပြင်ထိန်းသိမ်းမှုအတွက် အပြည့်အဝ panel de-energization လိုအပ်သည်။ Ring Main Unit sf6 Withdrawable switchgear ဖြင့်၊ သင်သည် switching module ကို "အဆက်ပြတ်သည်" သို့မဟုတ် "test" အနေအထားသို့ ရိုးရိုးရှင်းရှင်း ထုတ်ပစ်လိုက်ပါ။ busbar သည် တိုက်ရိုက်လွှင့်နေပြီး downstream circuit များကို ဘေးကင်းစွာ ဝန်ဆောင်မှုပေးနိုင်ပါသည်။ စက်ရပ်ချိန်သည် နာရီမှ မိနစ်သို့ လျှော့ချသည်။

Q2- ဆုတ်ခွာနိုင်သော ထရပ်ကားသည် မှန်ကန်သောအနေအထားတွင်ရှိကြောင်း မည်သို့သိနိုင်မည်နည်း။

A- Lugao Power ၏ ဒီဇိုင်းတွင် ကွဲပြားသော စက်ပိုင်းဆိုင်ရာ အနေအထားသုံးမျိုး ပါဝင်သည်--- ချိတ်ဆက်ထားသော၊ စမ်းသပ်မှုနှင့် အဆက်အသွယ်ဖြတ်ထားသည်--- တစ်ခုစီတွင် ထိထိမိမိတုံ့ပြန်မှု၊ ထရပ်ကားပေါ်ရှိ အမြင်အာရုံညွှန်ကိန်းများနှင့် အဝေးထိန်း SCADA စောင့်ကြည့်မှုအတွက် အရန်အဆက်အသွယ်များ ပါဝင်ပါသည်။ ထရပ်ကားကို ရုပ်သိမ်းလိုက်သောအခါ လုံခြုံရေး ရှပ်တာသည် ပုံသေအဆက်အသွယ်များကို အလိုအလျောက် ဖုံးအုပ်ပေးသည်။

Q3- ဤထုတ်ယူနိုင်သောဒီဇိုင်းတွင် SF6 ဓာတ်ငွေ့ထိန်းသိမ်းမှုကင်းစင်ပါသလား။

A: ဟုတ်ပါတယ်။ SF6 တိုင်ကီသည် သက်တမ်းအတွက် အလုံပိတ်ထားသည် (သာမန်အခြေအနေအောက်တွင် နှစ်ပေါင်း 30 နှစ်)။ ထုတ်ယူနိုင်သော ယန္တရားသည် ဗို့အားနိမ့်သောအခန်း သို့မဟုတ် ရှေ့ထရပ်ကားဧရိယာတွင် တည်ရှိသည် - ဓာတ်ငွေ့တိုင်ကီအတွင်း၌ မရှိပါ။ ထို့ကြောင့်၊ ခလုတ်ကို ရုပ်သိမ်းခြင်းသည် SF6 ဖိအား သို့မဟုတ် dielectric ခိုင်မာမှုကို မထိခိုက်စေပါ။ ၎င်းသည် SF6 ထုတ်ယူနိုင်သော သံဝိုင်း ပင်မယူနစ်၏ သော့ချက်ကွဲပြားမှုဖြစ်သည်။

Q4: ဤ RMU သည် အဝေးထိန်းခလုတ်ကို ပံ့ပိုးပေးပါသလား။

A: ဟုတ်ပါတယ်။ ထုတ်ယူနိုင်သော ထရပ်ကားများကို မော်တာယန္တရားများနှင့် တည်နေရာတုံ့ပြန်မှု အာရုံခံကိရိယာများဖြင့် တပ်ဆင်နိုင်ပြီး၊ အပြည့်အဝ အဝေးထိန်းအဝင်/အထွက် - IEC 61850 GOOSE မက်ဆေ့ဂျ်နှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။

SF6 insulated switchgear အတွက် သင့်လျော်သော Applications များ

ထုတ်လုပ်မှုအသေးစိတ်

Ring ပင်မယူနစ် sf6 ထုတ်ယူနိုင်သော ခလုတ်ဂီယာတစ်ခုစီကို ပုံသေနှင့်ထုတ်ယူနိုင်သောမျိုးကွဲများအတွက် သီးခြားစုဝေးမှုလိုင်းများဖြင့် ကျွန်ုပ်တို့၏ ISO 9001 အသိအမှတ်ပြု စက်ရုံတွင် ထုတ်လုပ်ထားပါသည်။

အဓိက ထုတ်လုပ်မှု အဆင့်များ-

1. တင့်ကားထုတ်လုပ်ခြင်း--- 3 မီလီမီတာ သံမဏိ၊ စက်ရုပ်လေဆာဂဟေဆက်ခြင်း၊ 100% ဟီလီယမ် ယိုစိမ့်မှု စမ်းသပ်ခြင်း (ယိုစိမ့်မှုနှုန်း <1×10⁻⁶ mbar·L/s)။

2. SF6 လုပ်ဆောင်ခြင်း---နှင်းရည်အမှတ် ≤ -50°C ပါ၀င်သော ဖုန်စုပ်စက်၊ ဖိအား 20°C ရည်ညွှန်းချက်တွင် ချိန်ညှိထားသည်။

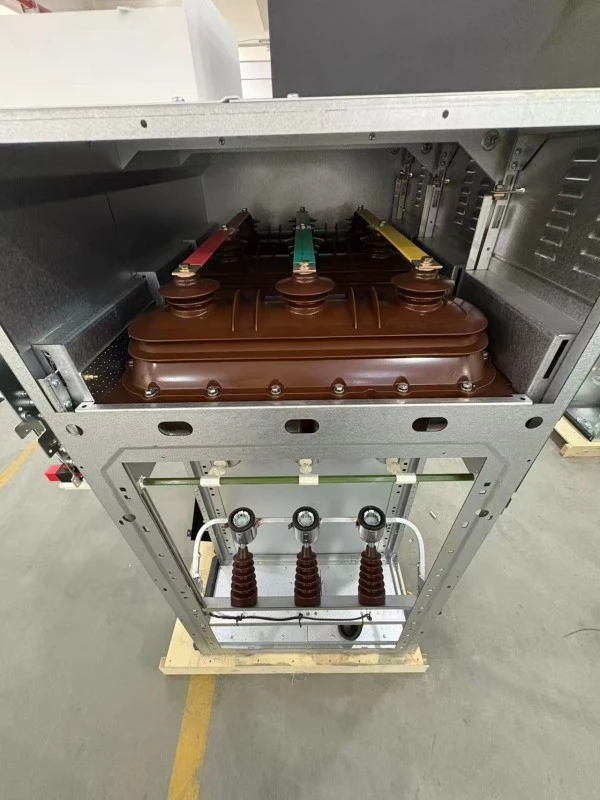

3. ထုတ်ယူနိုင်သော ထရပ်ကား တပ်ဆင်ခြင်း --- တိကျသော လမ်းညွန်သံလမ်းများ၊ ပွတ်တိုက်မှု ဆန့်ကျင်သည့် ဒလိမ့်တုံးများ၊ ကိုယ်တိုင်ချိန်ညှိထားသော ပင်မအဆက်အသွယ်များ (ငွေရောင်ချထားသည့် ကြေးနီ၊ 12μm အထူ)။

4. အပြန်အလှန် ထိန်းညှိခြင်း--- စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်မှုများကို စစ်ဆေးရန်အတွက် ယူနစ်တစ်ခုစီတိုင်းသည် 200 ထည့်သွင်း/ဆုတ်ခွာမှု သံသရာကို ခံယူကြသည်။

5. မြင့်မားသောဗို့အားစမ်းသပ်မှု---ပါဝါကြိမ်နှုန်းခံနိုင်ရည်- 42kV/1min (12kV ယူနစ်); 1.2Ur တွင် တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်ခြင်း <5pC။

6. အပူချိန်မြင့်တက်စမ်းသပ်မှု--- 1.1 × အဆင့်သတ်မှတ်ထားသော လက်ရှိတွင်၊ စံကန့်သတ်ချက်များအတွင်းရှိ အမှတ်များအားလုံး။

7. ထူးခြားသော အမှတ်စဉ်နံပါတ်--- ခြေရာခံနိုင်စေရန် အကွက်နှင့် ဆုတ်ခွာနိုင်သော ထရပ်ကားနှစ်ခုစလုံးတွင် ရေးထွင်းထားသည်။

အရည်အသွေးထိန်းချုပ်ရေးဂိတ်များ

များပါတယ်။

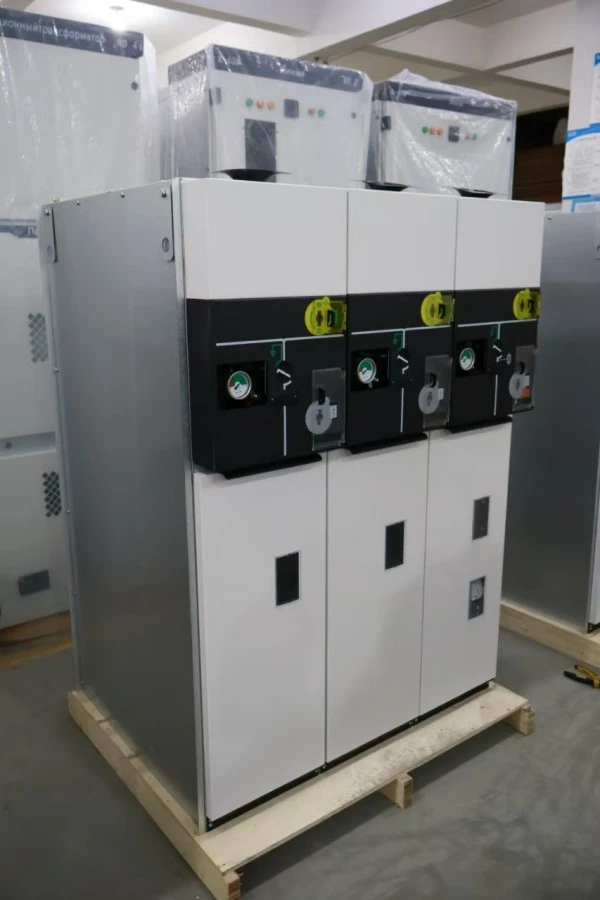

Ring ပင်မယူနစ် sf6 ထုတ်ယူနိုင်သော switchgear panel တစ်ခုစီကို တင်ပို့ရန်အတွက် တစ်ဦးချင်းထုပ်ပိုးထားသည်-

သေတ္တာပေါ်တွင် အမှတ်အသားများ-

1. “SF6 Gas ဖြည့်ထားသည် – မလွှတ်ပါနှင့်”

2. “အတွင်းမှ ထုတ်ယူနိုင်သော ထရပ်ကား – ဂရုတစိုက်ကိုင်တွယ်ပါ”

3. ဆွဲငင်အား၏ဗဟို၊ ရုတ်သိမ်းသည့်အချက်များ၊ ပျက်စီးလွယ်သောတံဆိပ်များ

ဆုတ်ခွာနိုင်သော ထရပ်ကားအား ပျက်စီးမှုကို ကာကွယ်ရန် အကန့်အတွင်း (အဆက်ပြတ်နေသော အနေအထားတွင်) တင်ပို့ထားသည်။ ထရပ်ကားမျိုးစုံဖြင့် မှာယူမှုများအတွက်၊ ရွေးချယ်နိုင်သော သီးခြားထုပ်ပိုးမှု ရရှိနိုင်ပါသည်။

အရောင်းနှင့်အာမခံပြီးနောက်

အာမခံကာလ-

ပို့ဆောင်သည့်နေ့မှ 12 လ သို့မဟုတ် တင်ပို့သည့်နေ့မှ 18 လ (မည်သည်က ပထမဖြစ်ပါစေ)။

အကျုံးဝင်သည်-

1. ဆုတ်ခွာနိုင်သော ထရပ်ကား၊ သော့ချိတ်များ၊ ပိတ်စများ အပါအဝင် စက်ပိုင်းဆိုင်ရာ အစိတ်အပိုင်းများ အားလုံး

2. SF6 ဓာတ်ငွေ့စနစ် (ဖောက်သည်ယိုစိမ့်မှုကြောင့် ဓာတ်ငွေ့ပြန်ဖြည့်ခြင်းမှလွဲ၍)

3. မူလတန်းနှင့်အလယ်တန်းအဆက်အသွယ်များ

4. Earth switch ယန္တရား

အကျုံးမဝင်သော အရာများ-

1. မသင့်လျော်သော ဆုတ်ခွာ/ထည့်သွင်းမှုအတွင်း ပျက်စီးခြင်း။

2. ပြင်ပဝါယာကြိုး ပြုပြင်မွမ်းမံမှုများ

၃။ သဘာဝတရားများ (ရေလွှမ်းမိုးခြင်း၊ မိုးကြိုးပစ်ခြင်း)၊

4. စားသုံးနိုင်သောပစ္စည်းများ (ဖျစ်များ၊ အချက်ပြမီးများ)

ဝန်ဆောင်မှု ကတိကဝတ်များ-

1. နည်းပညာဆိုင်ရာစုံစမ်းမေးမြန်းမှုတုံ့ပြန်ချက်- 2 နာရီ (အလုပ်ချိန်အတွင်း)

2. အပိုပစ္စည်းများပေးပို့ခြင်း- 24 နာရီအတွင်း

3. အဝေးထိန်းပြဿနာဖြေရှင်းခြင်း- အခမဲ့ ဗီဒီယိုခေါ်ဆိုမှု ပံ့ပိုးမှု

ထုတ်လုပ်မှုနှင့် အရည်အသွေးထိန်းချုပ်ရေး

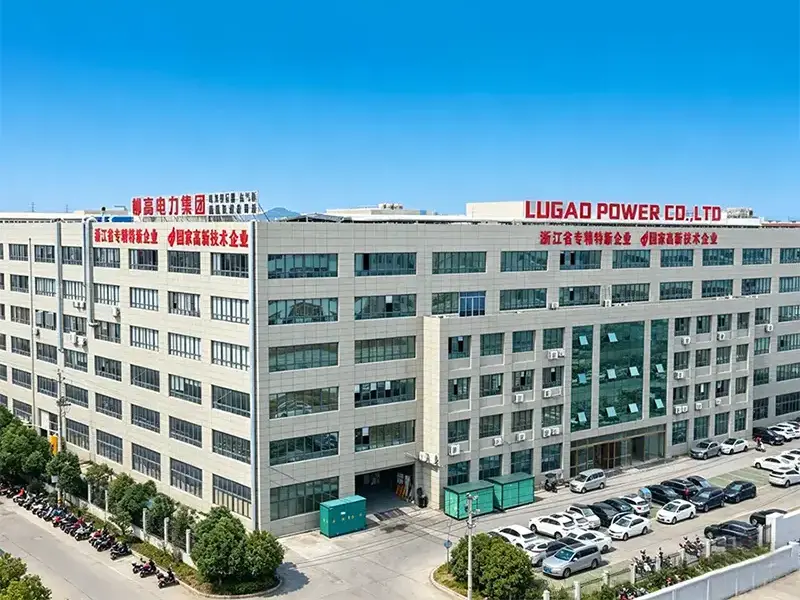

Lugao Power Co., Ltd. သည် ထရန်စဖော်မာများ အပါအဝင် မြင့်မားသော၊ အလတ်စားနှင့် ဗို့အားနိမ့် ဓာတ်အား ဖြန့်ဖြူးရေးနှင့် ဖြန့်ဖြူးရေးဆိုင်ရာ ကိရိယာများ R&D နှင့် ထုတ်လုပ်ရေးတွင် အထူးပြုပါသည်။switchgear၊ circuit breakers များ၊ disconnectors များနှင့်ဆက်စပ်လျှပ်စစ်ပစ္စည်းများ။

အိမ်တွင်းထုတ်လုပ်မှု၊ အင်ဂျင်နီယာနှင့် စမ်းသပ်မှုစွမ်းရည်များဖြင့် Lugao Power သည် စိတ်ကြိုက် OEM/ODM ဖြေရှင်းချက်များနှင့် အသုံးဝင်မှု၊ စက်မှုအဆောက်အအုံများ၊ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများနှင့် ကမ္ဘာတစ်ဝှမ်းရှိ အခြေခံအဆောက်အအုံဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် တစ်နေရာတည်းတွင် ရပ်နားထားသော ဓာတ်အားဖြန့်ဖြူးရေးဖြေရှင်းချက်များကို ပံ့ပိုးပေးပါသည်။
