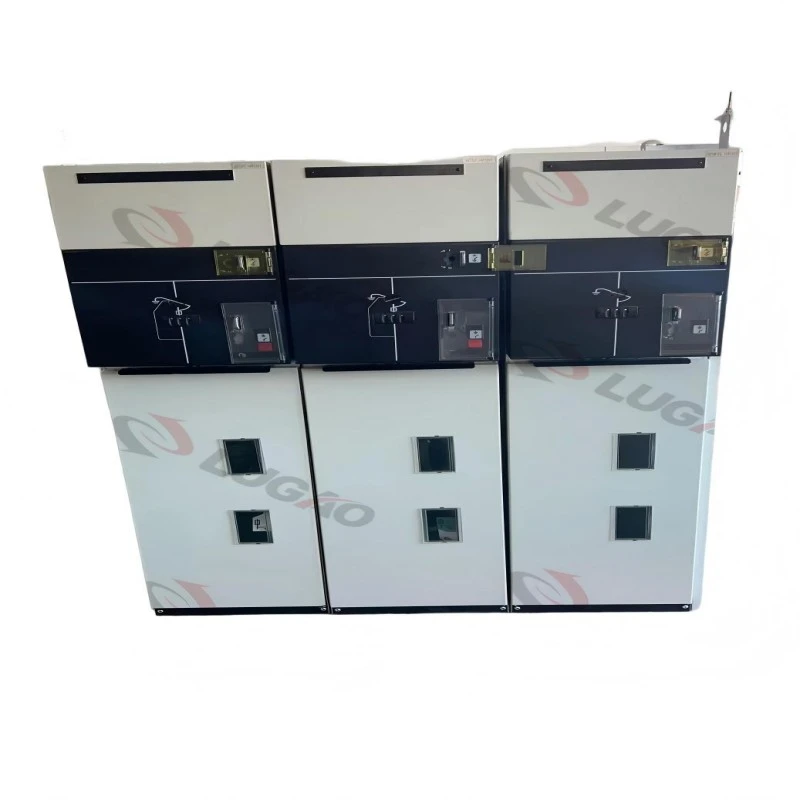

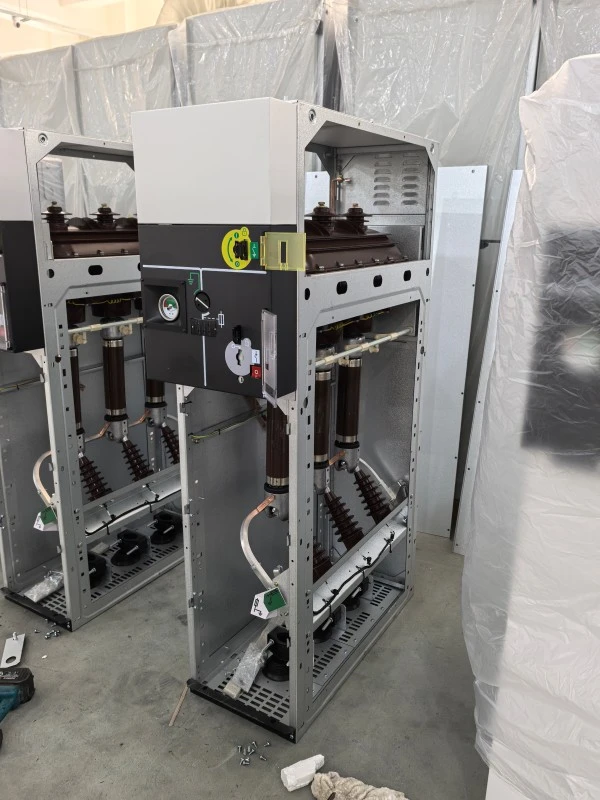

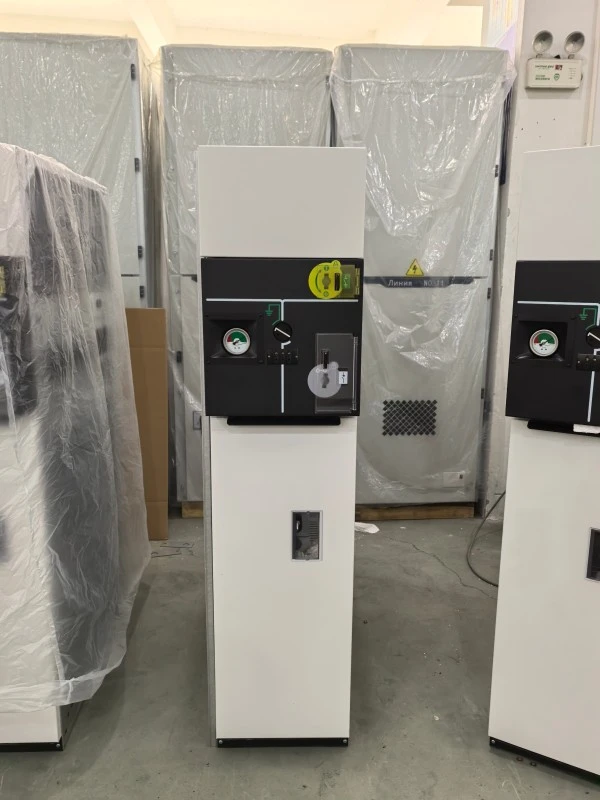

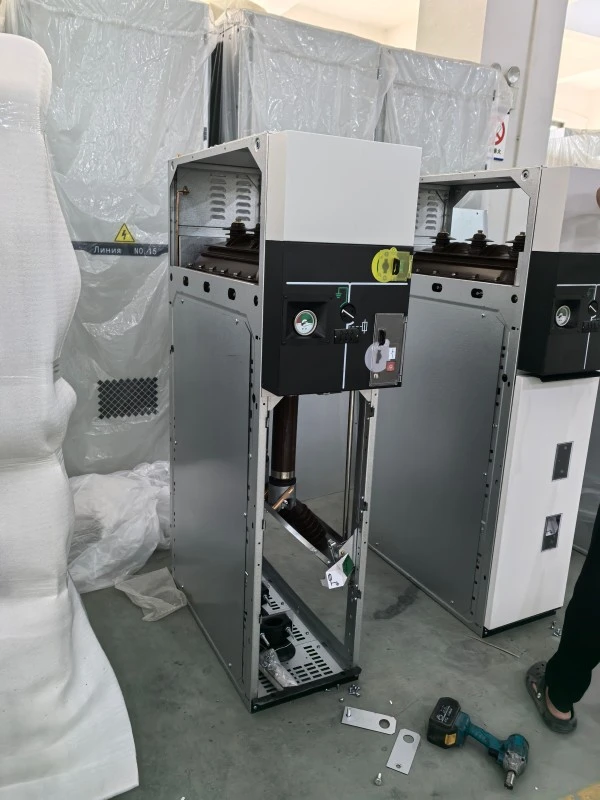

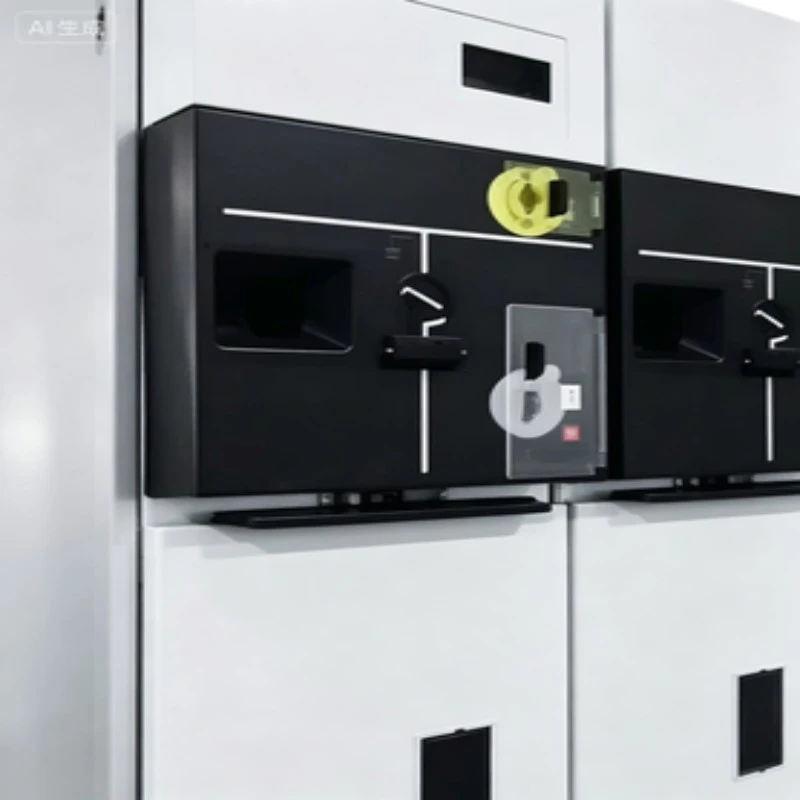

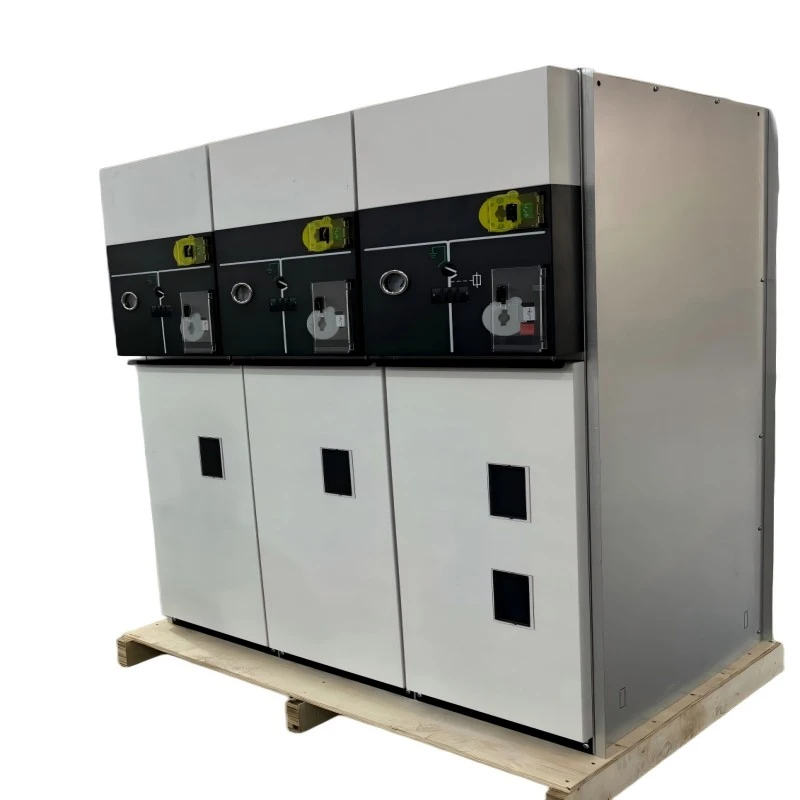

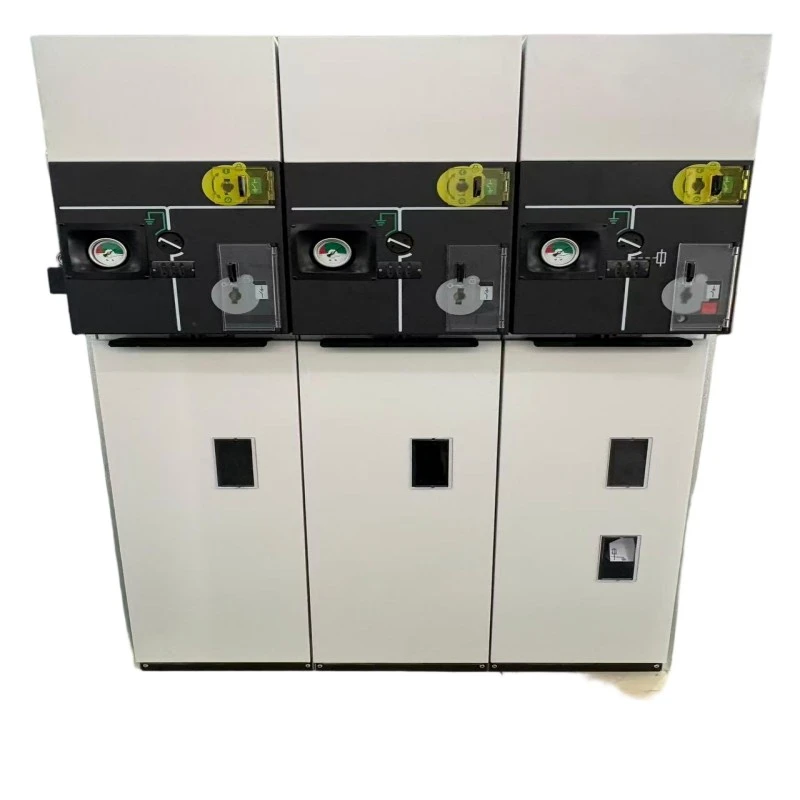

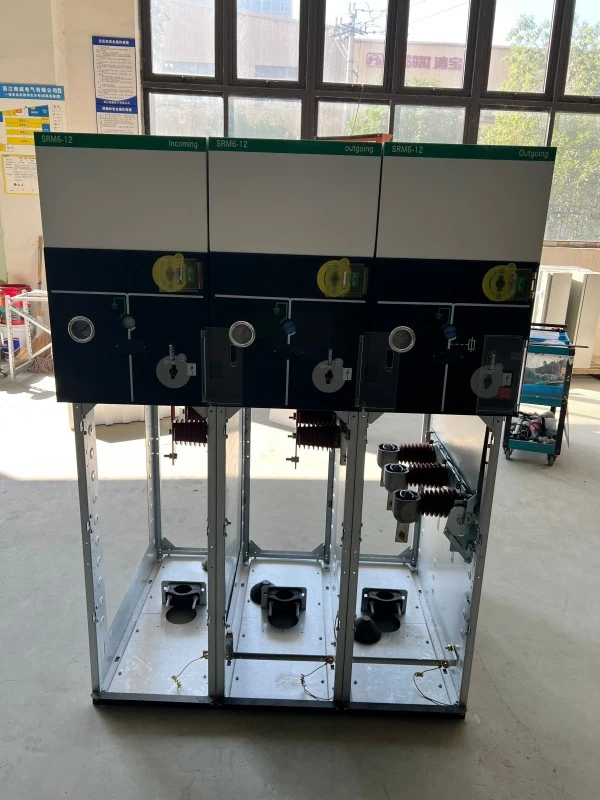

Low Gas Interlock System သတ္တုဖြင့် RMU ကို ဖုံးအုပ်ထားသည်။

Low Gas Interlock System သတ္တုဖြင့် ဖုံးအုပ်ထားသော RMU (Ring Main Unit) သည် အလယ်အလတ်ဗို့အားဖြန့်ဖြူးရေးကွန်ရက်များ (24kV အထိ) အတွက် ဒီဇိုင်းထုတ်ထားသည့် စက်ရုံမှ တပ်ဆင်ထားသော၊ အမျိုးအစား-စမ်းသပ်ထားသော ခလုတ်ဂီယာတစ်ခုဖြစ်သည်။ ၎င်းသည် SF6 လျှပ်ကာ သို့မဟုတ် SF6 မပါသောဓာတ်ငွေ့နည်းပညာကို စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်နည်းသောဓာတ်ငွေ့ဖိအားကြားရော့စနစ်ဖြင့် ပေါင်းစပ်ထားသည်။

၎င်းသည် အဘယ်အရာလုပ်ဆောင်သည်-

RMU သည် လက်စွပ်ကွန်ရက်များရှိ ထရန်စဖော်မာများနှင့် ကေဘယ်ဆားကစ်များကို ဘေးကင်းစွာ ချိတ်ဆက်ကာ ခွဲထုတ်ကာ ကာကွယ်ပေးသည်။ အတွင်းဓာတ်ငွေ့ဖိအားသည် ဘေးကင်းသောအဆင့်များအောက် ကျဆင်းသွားသောအခါတွင် "Low Gas Interlock System" သည် လည်ပတ်အား (ပိတ်ခြင်း သို့မဟုတ် မြေစိုက်ခြင်း) ကို အလိုအလျောက် တားဆီးပေးသည် - လျှပ်စီးကြောင်းအား မလုံလောက်ခြင်းကြောင့် အတွင်းပိုင်း arcing အန္တရာယ်များကို ဖယ်ရှားပေးပါသည်။ သတ္တုအကာအရံများဖြင့် တည်ဆောက်ထားခြင်းသည် ကြံ့ခိုင်ရုပ်ပိုင်းဆိုင်ရာ အကာအကွယ်နှင့် လျှပ်စစ်သံလိုက်အကာအရံများကို ပေးသည်။

အဓိကလုပ်ဆောင်ချက်များ-

● ဝန်ထုပ်လုပ်ခြင်း/ဖောက်ထွင်းခြင်း။

● Earth switch သည် interlock ဖြင့်လုပ်ဆောင်မှု

● ချို့ယွင်းနေသော လက်ရှိကာကွယ်မှု (ဖျူးစ် သို့မဟုတ် တစ်ဆင့်ခံဓာတ်ဖြင့်)

● ဓာတ်ငွေ့ဖိအားနည်းသော အချက်ပေးစနစ်နှင့် လော့ခ်ချမှု

● သတ္တုအကာအရံများအောက်တွင် အထီးကျန်မှုကို မြင်နိုင်သည်။

Lugao Power မှ RMU ပါ၀င်သော Low Gas Interlock စနစ်တိုင်းသည် IEC 62271-200 နှင့် GB/T 3906 စံနှုန်းများနှင့် ကိုက်ညီပြီး စမတ်ဂရစ်များအတွင်း ချောမွေ့စွာ ပေါင်းစည်းမှုကို သေချာစေသည်။

ထုတ်ကုန် သတ်မှတ်ချက် (သတ်မှတ်ချက်)

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

အဓိကအင်္ဂါရပ်များ (အမေးအဖြေကဏ္ဍနှင့်အတူ)

ထူးခြားချက် 1- Low Gas Pressure Interlocking Mechanism

ဓာတ်ငွေ့သိပ်သည်းဆ မလုံလောက်သောအခါ အပိတ် သို့မဟုတ် မြေကြီးပေါက်ခြင်းကို တားဆီးသည်။

စက်လော့ခ် + RTU သို့ အရန်အဆက်အသွယ် တုံ့ပြန်ချက်။

အင်္ဂါရပ် 2- သတ္တုအလုံပိတ်၊ အပြည့်အလုံပိတ် တိုင်ကီ

လေဆာဂဟေဖြင့် သံမဏိတိုင်ကီ။

ပြင်ပမှ ထိတွေ့နိုင်သော တိုက်ရိုက် အစိတ်အပိုင်းများ မရှိပါ။

အင်္ဂါရပ် 3- စက်ပိုင်းဆိုင်ရာ/လျှပ်စစ် ပေါင်းစပ်သော့ခလောက်များ

● Load ခလုတ် – မြေကြီးခလုတ် – ရှေ့ကာဗာ အပြန်အလှန်ချိတ်ဆက်မှု ကွင်းဆက်။

သော့ခလောက်နှင့် သော့ခလောက် ပြဌာန်းချက်။

အင်္ဂါရပ် 4- ကျစ်ကျစ်လစ်လစ် နှင့် Modular ဒီဇိုင်း

တစ်ယူနစ်လျှင် အနံ 375 မီလီမီတာအထိရှိသည်။

နှစ်ဖက်စလုံးတွင် ချဲ့နိုင်သည်။

အင်္ဂါရပ် 5- ပြုပြင်ထိန်းသိမ်းမှု အဆင်ပြေသော ဓာတ်ငွေ့စနစ်

ကိုယ်ပိုင်အလုံပိတ်အဆို့ရှင်များ; အနီရောင်ဖြင့် အမှတ်အသားပြုထားသော ဖိအားနည်းရပ်ဝန်းနှင့် ဓာတ်ငွေ့ဖိအားတိုင်းကိရိယာ။

အသုံးချမှု

1. အလယ်တန်း ဖြန့်ဖြူးရေးကွန်ရက်များ (လူနေအိမ်နှင့် စီးပွားရေးဆိုင်ရာ ရှုပ်ထွေးမှုများ)

2. လေအား/နေရောင်ခြည်စွမ်းအင် စုဆောင်းရေးစခန်းများ (ပတ်ဝန်းကျင်အလိုက် လိုက်လျောညီထွေရှိမှု)

3. EV အားသွင်းအချက်အချာ ခလုတ်ဂီယာ အခန်းများ

4. ဒေတာစင်တာ မိတ္တူ feeders

5. စက်မှုစက်ရုံကွင်းကွန်ရက်များ

အမေးအဖြေ --- ထုတ်ကုန် အသွင်အပြင်ကို နက်ရှိုင်းစွာ ထိုးဆင်းခြင်း။

Q1- ဓာတ်ငွေ့ကြားရော့က ပုံမှန်လည်ပတ်နှုန်းအပေါ် သက်ရောက်မှုရှိလား။

A- မဟုတ်ဘူး၊ ပုံမှန်ဖိအားအောက်မှာ၊ interlock က ပွင့်လင်းပါတယ်။ ဓာတ်ငွေ့ယိုစိမ့်မှု (ဥပမာ၊ တံဆိပ်ခတ်မှု သက်တမ်းရင့်ခြင်းကြောင့်) သာလျှင် ပုံမှန်အားဖြင့် 10+ နှစ်အကြာတွင် လော့ခ်ပွင့်သည်။ ၎င်းသည် ပုံမှန်အပြောင်းအရွှေ့အတွင်း သုညနှောင့်နှေးမှုကို ပေါင်းထည့်သည်။

Q2- ပုံမှန်ဓာတ်ငွေ့ပြန်လည်ဖြည့်သွင်းသည့်ကာလသည် အဘယ်နည်း။

A- SF6 ဗားရှင်းအတွက်၊ ပုံမှန်အခြေအနေအောက်တွင် နှစ် 20 ကျော်။ အနိမ့်ဆုံး ဓာတ်ငွေ့ကြားလော့ခ်သည် အရေးပေါ်အခြေအနေမတိုင်မီ နှိုးဆော်သံကို အစပျိုးပေးမည်ဖြစ်ပြီး စီစဉ်ထားသော ပြုပြင်ထိန်းသိမ်းမှုကို ခွင့်ပြုသည်။

Q3- Low Gas Interlock System သည် စမတ်ဂရစ်အော်တိုစနစ်အတွက် သတ္တုအလုံပိတ် RMU နှင့် သင့်လျော်ပါသလား။

A: လုံးဝ။ ယူနစ်တစ်ခုစီသည် RTU မှတစ်ဆင့် IEC 61850 နှင့် တွဲဖက်အသုံးပြုနိုင်သော ဓာတ်ငွေ့အချက်ပြမှုအခြေအနေ၊ လော့ခ်ချမှုအခြေအနေနှင့် ခလုတ်အနေအထားအတွက် အရန်အဆက်အသွယ်များကို ပံ့ပိုးပေးပါသည်။

ထုတ်လုပ်မှုအသေးစိတ်

ထုတ်လုပ်မှုလုပ်ငန်းစဉ်

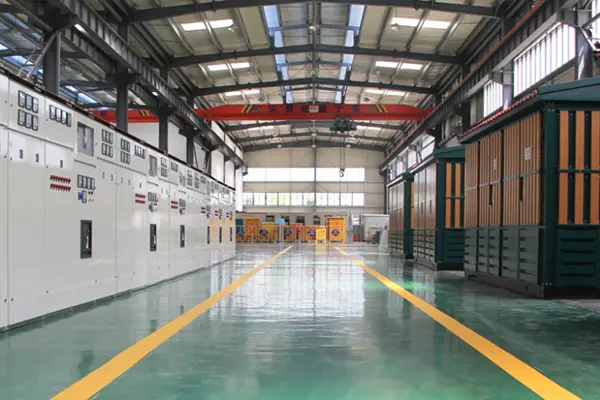

●Lugao Power Co., Ltd. သည် အလုံပိတ် Low Gas Interlock System သတ္တုတစ်ခုစီကို ထုတ်လုပ်သည်။RMUဓာတ်ငွေ့ဖြည့်ခြင်းအတွက် Class 100,000 သန့်စင်ခန်း။ အဓိက ထုတ်လုပ်မှု အဆင့်များ-

1. တိုင်ကီလေဆာဖြတ်တောက်ခြင်းနှင့် စက်ရုပ်ဂဟေဆက်ခြင်း---ဟီလီယမ်ယိုစိမ့်စမ်းသပ်မှု (<1×10⁻⁶ mbar·L/s)။

2. ဖုန်စုပ်စက် အခြောက်ခံခြင်းနှင့် ဖယ်ရှားခြင်း--- အစိုဓာတ်ပါဝင်မှု ≤10ppm။

3. Mechanical interlock assembly---5000-cycle endurance test.

4. Low gas interlock calibration---တိကျသောဖိအားခလုတ်များနှင့် cam ယန္တရားများကိုအသုံးပြုခြင်း။

5. နောက်ဆုံးလျှပ်စစ်စမ်းသပ်မှု --- ပါဝါကြိမ်နှုန်းကိုခံနိုင်ရည်ရှိသည် (12kV ယူနစ်အတွက် 42kV/1min)။

6. သီးသန့်အမှတ်စဉ်နံပါတ်--- ကုန်ကြမ်းလက်မှတ်များကို ခြေရာခံနိုင်သော။

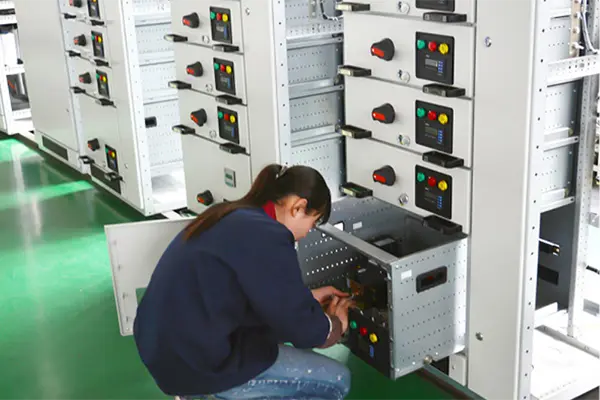

အရည်အသွေးထိန်းချုပ်မှု

RMU တိုင်းသည် IEC တစ်ခုလျှင် 100% စက်ရုံလက်ခံမှုစမ်းသပ်မှု (FAT) ကို ခံယူသည်။

●ow gas interlock လုပ်ဆောင်ချက်ကို ဖိအားသုံးမှတ်- ပုံမှန်၊ အချက်ပေး၊ လော့ခ်ချမှု။

1.2Ur တွင် တစ်စိတ်တစ်ပိုင်းထွက်ပေါက်တိုင်းတာမှု <5pC

လက်မှတ်များနှင့် အရည်အသွေးအာမခံချက်

Lugao Power Co., Ltd. ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

● အလယ်အလတ်ဗို့အားခလုတ်ဂီယာတွင် 15+ နှစ်။

● Lifecycle ပံ့ပိုးမှု – အပိုပစ္စည်းများကို 10 နှစ် အာမခံပါသည်။

● စိတ်ကြိုက်အင်ဂျင်နီယာ – အဝေးမှဓာတ်ငွေ့နည်းပါးသောစောင့်ကြည့်ခြင်း၊ အပူပေးကိရိယာ သို့မဟုတ် CT များထည့်ပါ။

" Lugao မှ Low Gas Interlock System သတ္တုဖြင့် ဖုံးအုပ်ထားသော RMU ကို သင်ဝယ်ယူသောအခါ၊ သင်သည် ထုတ်ကုန်တစ်ခုသာမက ကွန်ရက်ဘေးကင်းရေးတွင် ပါတနာကို ရရှိမည်ဖြစ်သည်။"

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

များပါတယ်။

1. တစ်ဦးချင်း RMU- ငြိမ်ငြိမ် PE အိတ် + ချောဆီ နှင့် အလုံပိတ်။

2. Cushioning: သစ်သားသေတ္တာအတွင်း 30mm EPE အမြှုပ်။

3. ပြင်ပသေတ္တာ- အပူခံအထပ်သား (ISPM-15 နှင့် ကိုက်ညီသော တင်ပို့မှု)။

4. အမှတ်အသား- ပျက်စီးလွယ်သော၊ ဆွဲငင်အားဗဟို၊ ဓာတ်ငွေ့ဖြည့်တံဆိပ်၊ အပြန်အလှန်သတိပေးချက်။

ပေးပို့ခြင်း။

1. ဆိပ်ကမ်း: ရှန်ဟိုင်း / Ningbo ။

2. ပို့ဆောင်ချိန်- စံ 630A ယူနစ်များအတွက် 25 ရက် (နမူနာမှာယူမှု 15 ရက်)။

3. ပို့ဆောင်ရေးစာရွက်စာတမ်းများ- ထုပ်ပိုးမှုစာရင်း၊ ကုန်သွယ်လုပ်ငန်းခွန်ပြေစာ၊ လှေကားခ၊ စစ်ဆေးမှုအစီရင်ခံစာများ၊ အပြန်အလှန်ထိန်းညှိခြင်းလက်မှတ်။

ဓာတ်ငွေ့သယ်ယူပို့ဆောင်ရေးမှတ်ချက်

SF6 သို့မဟုတ် eco-gas ဖြည့်ယူနစ်များကို UN 3166 (ဓာတ်ငွေ့ပါသော စက်များ) အရ "အန္တရာယ်မရှိသော ကုန်ပစ္စည်းများ" အဖြစ် တင်ပို့သည်။ အဆို့ရှင်များအားလုံး အလုံပိတ်ပြီး ကာကွယ်ထားသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- Low Gas Interlock System metal enclosed RMU အတွက် အာမခံကာလကဘာလဲ။

A- Lugao Power သည် စတင်ရောင်းချသည့်နေ့မှ 12 လ သို့မဟုတ် တင်ပို့မှုမှ 18 လ (စောသည်ဖြစ်စေ) ပေးပါသည်။ low gas interlock ယန္တရားသည် 5 နှစ်ကြာဖုံးလွှမ်းထားသည်။

Q2- အရေးပေါ်အခြေအနေတွင် low gas interlock ကို ကျော်ဖြတ်နိုင်ပါသလား။

A: ဒီဇိုင်းအားဖြင့် မရှိပါ။ ဘေးကင်းမှုကို ရှောင်လွှဲနိုင်မည်။ ယင်းအစား၊ ကျွန်ုပ်တို့သည် မိနစ် 30 အတွင်း ဖိအားပြန်လည်ရရှိရန် ယာယီဓာတ်ငွေ့ဖြည့်ကိရိယာကို ပေးဆောင်ပါသည်။ lockout-tagout ကို အမြဲလိုက်နာပါ။

Q3: တပ်ဆင်ခြင်းသင်တန်းပေးပါသလား။

A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် အခကြေးငွေမယူဘဲ အဝေးထိန်းဗီဒီယိုလမ်းညွှန်ချက် 10 ယူနစ်အထက် မှာယူမှုအတွက် ဆိုက်တွင်းလေ့ကျင့်ရေးများကို ပေးဆောင်ပါသည်။

Q4- တပ်ဆင်ခြင်းမပြုမီ ဓာတ်ငွေ့နည်းသော သော့ခတ်ခြင်းလုပ်ဆောင်ချက်ကို ကျွန်ုပ်မည်ကဲ့သို့ စစ်ဆေးနိုင်မည်နည်း။

A- ဓာတ်ငွေ့သိပ်သည်းဆမော်နီတာပေါ်ရှိ စမ်းသပ်မှုဆိပ်ကမ်းကို အသုံးပြုပါ။ ဓာတ်ငွေ့ကို ဖြည်းညှင်းစွာထုတ်ပါ - အချက်ပြအဆင့် (0.03MPa) တွင် နှိုးစက်ထပ်ဆင့်သံကို ကြားရပါမည်။ လော့ခ်ချမှုအဆင့် (0.02MPa) တွင် switch operation shaft သည် mechanically blocks သည်။ ၎င်းကို ကျွန်ုပ်တို့၏စက်ရုံဗီဒီယိုတွင် သရုပ်ပြထားသည်။

Q5- ဤ RMU သည် SF6-အခမဲ့ဓာတ်ငွေ့နှင့်သဟဇာတဖြစ်ပါသလား။

A: ဟုတ်ပါတယ်။ Lugao Power သည် N2/SF6 ရောနှောထားသော (70%/30%) သို့မဟုတ် C4-FN အခြေပြုဓာတ်ငွေ့ဖြင့် သတ္တုအကာအရံရှိသော RMU ကို ပေးပါသည်။ (ရွေးချယ်ထားသော လျှပ်ကာစနစ်အရ ဓာတ်ငွေ့အလတ်စားနှင့် ကန့်လန့်ဖြတ်အဆင့်များကို ပြင်ဆင်သတ်မှတ်ထားသည်။) အပြန်အလှန်ဖိအားပေးသည့်အဆင့်များကို ဓာတ်ငွေ့အမျိုးအစားတစ်ခုစီအတွက် ပြန်လည်တွက်ချက်သည်။
