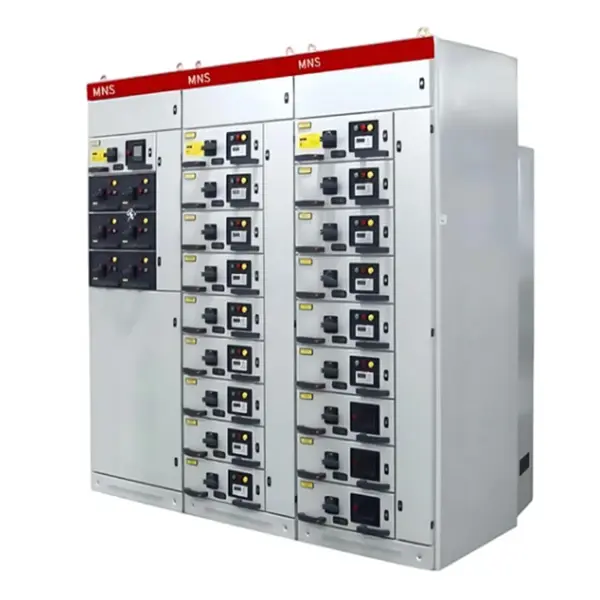

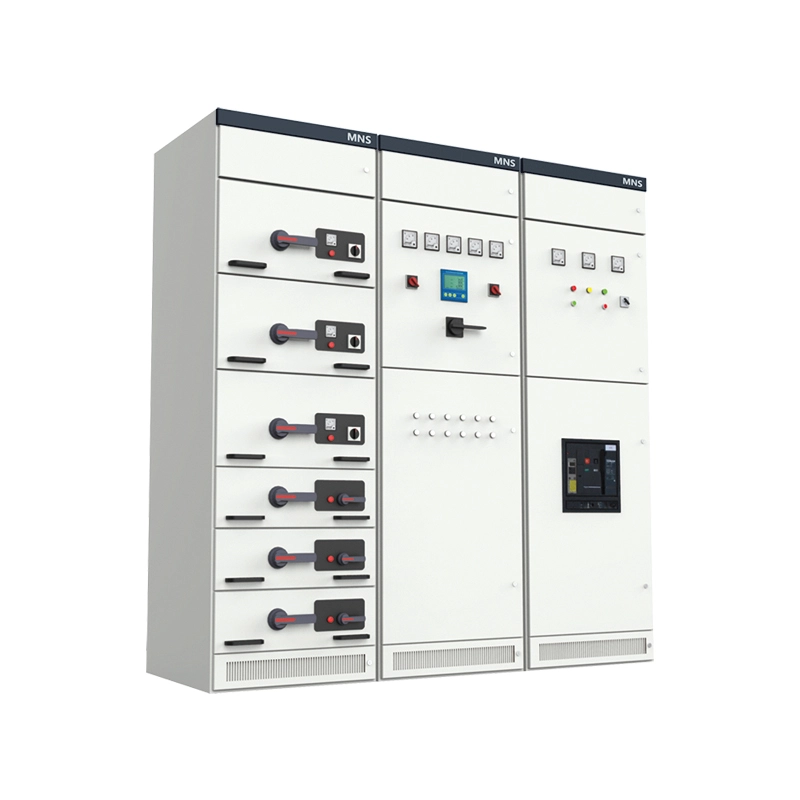

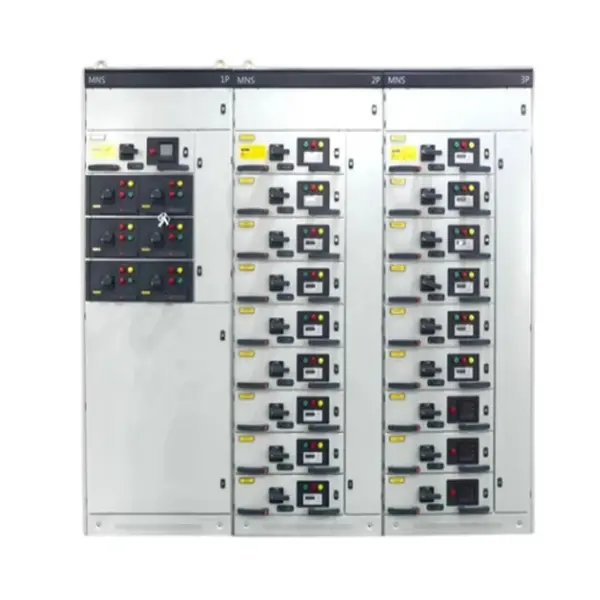

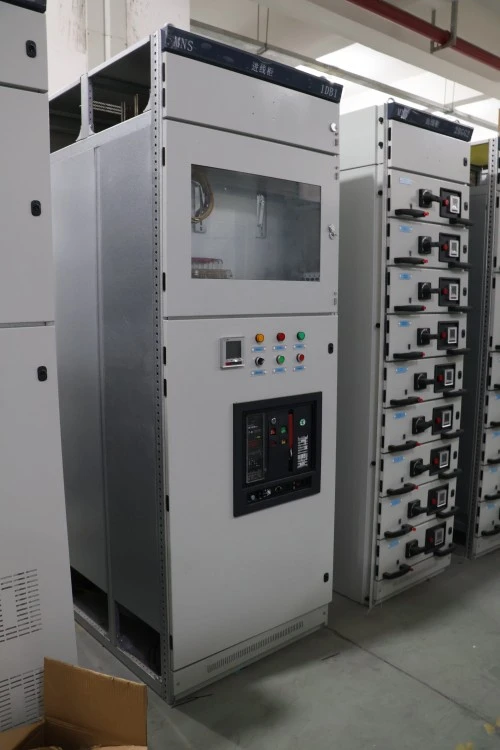

MNS Modularization Draw-out Type Switch Cabinet

MNS Modularization Draw-out type Switch Cabinet သည် တစ်ခုဖြစ်သည်။ဗို့အားနိမ့် (690V အထိ) အလုံပိတ်ခလုတ်MNS (Modular Network System) မူဘောင်အရ တပ်ဆင်မှု။ မော်တာစတင်ကိရိယာ၊ feeder breaker သို့မဟုတ် power supply module ကဲ့သို့သော functional unit တစ်ခုစီသည် system တစ်ခုလုံးကိုပိတ်စရာမလိုဘဲ ထည့်သွင်းနိုင်၊ ထုတ်ယူနိုင် သို့မဟုတ် လဲလှယ်နိုင်သော တစ်သီးပုဂ္ဂလထုတ်ယူနိုင်သော ကက်ဆက်တစ်ခုတွင် ထားရှိထားပါသည်။ ကက်ဘိနက်တွင် အဓိက လုပ်ဆောင်ချက်များ သုံးခုဖြစ်သည့် ဓာတ်အားဖြန့်ဖြူးခြင်း (များစွာသော ဆားကစ်အခွဲများကို ကျွေးမွေးခြင်း)၊ မော်တာထိန်းချုပ်မှု (စတင်ခြင်း၊ ရပ်တန့်ခြင်း၊ မော်တာများကို ကာကွယ်ပေးခြင်း) နှင့် စနစ်ကာကွယ်ခြင်း (ဆားကစ်တိုခြင်း၊ ဝန်ပိုခြင်းနှင့် မြေပြင်ပြတ်တောက်ခြင်းတို့ကို ခွဲထုတ်ခြင်း)။ အတိုချုပ်ပြောရလျှင် ၎င်းသည် စက်မှုလုပ်ငန်းနှင့် စီးပွားရေးဆိုင်ရာ အဆောက်အအုံများအတွက် ပလပ်-ဆော့ဖ်ဝဲ စီမံခန့်ခွဲမှုစင်တာဖြစ်သည်။

ထုတ်ကုန်အားသာချက်များ

ထုတ်ကုန်အင်္ဂါရပ်များ

ယေဘူယျ ထုတ်ယူနိုင်သော ဗီဒိုများနှင့် မတူဘဲ၊ MNS Modularization Draw-out အမျိုးအစား Switch Cabinet တွင် ဤထူးခြားသော အင်္ဂါရပ်များ ပါဝင်သည်။

ထုတ်ကုန် ကန့်သတ်ချက်များ

ထုတ်ကုန်လျှောက်လွှာ (အခြေအနေများ)

MNS Modularization Draw-out အမျိုးအစား Switch Cabinet ကို ကျယ်ကျယ်ပြန့်ပြန့် အသုံးပြုထားသည်-

● စက်မှုစက်ရုံများ- မော်တော်ယာဥ်တပ်ဆင်ရေးလိုင်းများ၊ အစားအသောက်နှင့် အဖျော်ယမကာထုတ်လုပ်ရေး၊ ဓာတုသုတ်လိမ်းခြင်းလုပ်ငန်း

● လုပ်ငန်းသုံး အဆောက်အအုံများ- ဈေးဝယ်စင်တာများ၊ အထပ်မြင့် ရုံးခန်းများ၊ ဆေးရုံများ

● အခြေခံအဆောက်အဦ- ရေသန့်စင်စက်ရုံများ၊ ရေစုပ်စက်များ၊ လေဆိပ်အိတ်များကို ကိုင်တွယ်သည့်စနစ်များ

● ဒေတာစင်တာများ- ဗို့အားနိမ့် ပင်မဖြန့်ဖြူးရေးဘုတ်အဖွဲ့ (LVMDB) နှင့် အဝေးထိန်းပါဝါ panels (RPP)

● ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်- နေရောင်ခြည်စွမ်းအင်သုံး အင်ဗာတာများ၊ လေတာဘိုင်အရန် ပါဝါထောက်ပံ့မှု

● ရေကြောင်းနှင့် ကမ်းလွန်- သင်္ဘောဘုတ် ဓာတ်အားဖြန့်ဖြူးရေး

ထုတ်လုပ်မှုအသေးစိတ်

● Lugao Power Co., Ltd.MNS Modularization Draw-out အမျိုးအစား Switch Cabinet တစ်ခုစီကို တိကျစွာ ထုတ်လုပ်သည်-

● အရံပစ္စည်း- 2.0mm အထူအအေးခံစတီး၊ IP40 စံနှုန်းဖြင့် အပြည့်အ၀ ဂဟေဆော်ထားသောဘောင် (IP54 ရွေးချယ်နိုင်သည်)။ Powder coating thickness ≥80μm၊ RAL 7035 မီးခိုးရောင်။

● Busbar စနစ်- စတုဂံကြေးနီအကန့်များ (98% IACS လျှပ်ကူးနိုင်မှု) သံဖြူချထားသည့် အဆစ်များ။ busbar များအားလုံးသည် အပူကျုံ့နိုင်သောလက်စွပ်များ (အနီ၊ အဝါ၊ အပြာ၊ မီးခိုးရောင်) ကိုအသုံးပြု၍ အပြည့်အ၀ ကာရံထားသည်။

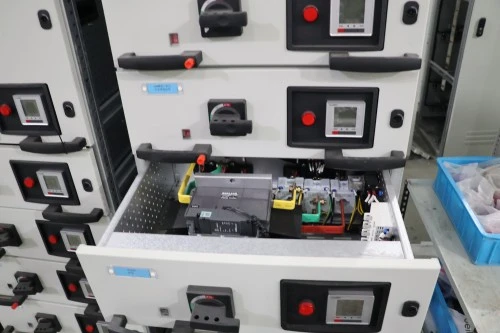

● အံဆွဲပုခက်- 2.5 မီလီမီတာ သွပ်ပြားဖြင့် ပြုလုပ်ထားသော သံမဏိဖြင့် ပြုလုပ်ထားသော ချောဆီနိုင်လွန် ကြိတ်စက်များ။ အံဆွဲထည့်ခြင်း/ထုတ်ယူခြင်းအင်အား ≤150N 500 လည်ပတ်ပြီးနောက်။

● ပုံသေအဆက်အသွယ်များ- ငွေရောင်အလွိုင်းထိပ်ဖျား၊ စပရိန်တင်ထားသော ဒီဇိုင်း။ စွမ်းဆောင်ရည် ကျဆင်းခြင်းမရှိဘဲ ထည့်သွင်းမှု 2,000 အတွက် အဆင့်သတ်မှတ်ထားသည်။

● ဒုတိယအဆက်အသွယ်များ- 24-pin plug-and-socket ငွေရောင်ချထားသည့် ချိတ်ဆက်ကိရိယာများ။ 10,000 မိတ်လိုက်သံသရာအတွက် ဒီဇိုင်းထုတ်ထားသည်။

● အံဆွဲသတ်မှတ်ခြင်း- အံဆွဲတစ်ခုစီ၏အရှေ့ဘက်တွင် လေဆာဖြင့်ထွင်းနိုင်သောတံဆိပ်ကိုင်ဆောင်သူ။ ဒစ်ဂျစ်တယ်ပစ္စည်းခြေရာခံခြင်းအတွက် QR ကုဒ်ကို ရွေးချယ်နိုင်သည်။

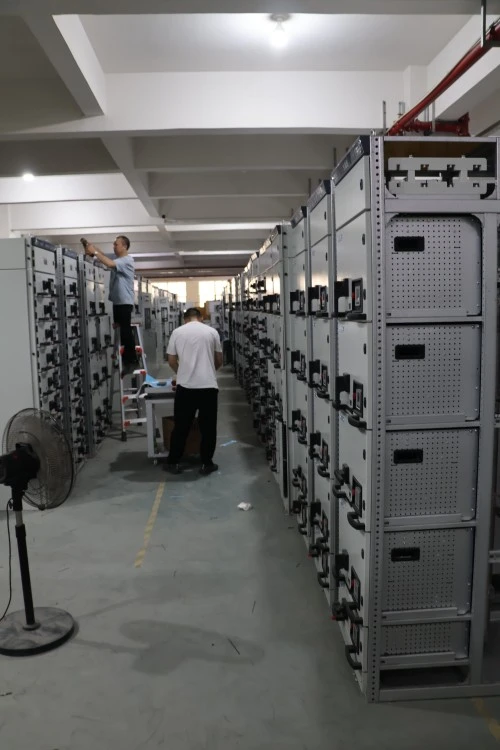

● စက်ရုံစမ်းသပ်ခြင်း- လုပ်ငန်းဆောင်တာယူနစ်တိုင်းသည် ပြီးပြည့်စုံသော ဝါယာကြိုးစစ်ဆေးမှု၊ dielectric strength test (1 မိနစ်အတွက် 2.5kV) နှင့် အပူချိန်မြင့်တက်မှုစမ်းသပ်မှု (1.1x rated current) တို့ကို ခံယူသည်။ စစ်ဆေးမှုအစီရင်ခံစာများကို ပို့ဆောင်မှုနှင့်အတူ ပါဝင်ပါသည်။

လက်မှတ်နှင့် အရည်အသွေးအာမခံချက်

Lugao သည် ခလုတ်ဂီယာ ထုတ်လုပ်ခြင်းအတွက် ISO အခြေခံ အရည်အသွေး စီမံခန့်ခွဲမှု လုပ်ငန်းစဉ်များကို လုပ်ဆောင်သည်။ ပရောဂျက်အော်ဒါများအတွက်၊ အတည်ပြုထားသော နည်းပညာဆိုင်ရာသဘောတူညီချက်အရ ပို့ဆောင်ခြင်းမပြုမီ စစ်ဆေးရေးစာရွက်စာတမ်းများ၊ ပုံမှန်စမ်းသပ်မှုအစီရင်ခံစာများနှင့် ထုတ်ကုန်ဓာတ်ပုံများကို ပံ့ပိုးပေးနိုင်ပါသည်။

• ISO 9001 အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်
• ISO 14001 ပတ်ဝန်းကျင်စီမံခန့်ခွဲမှုစနစ်

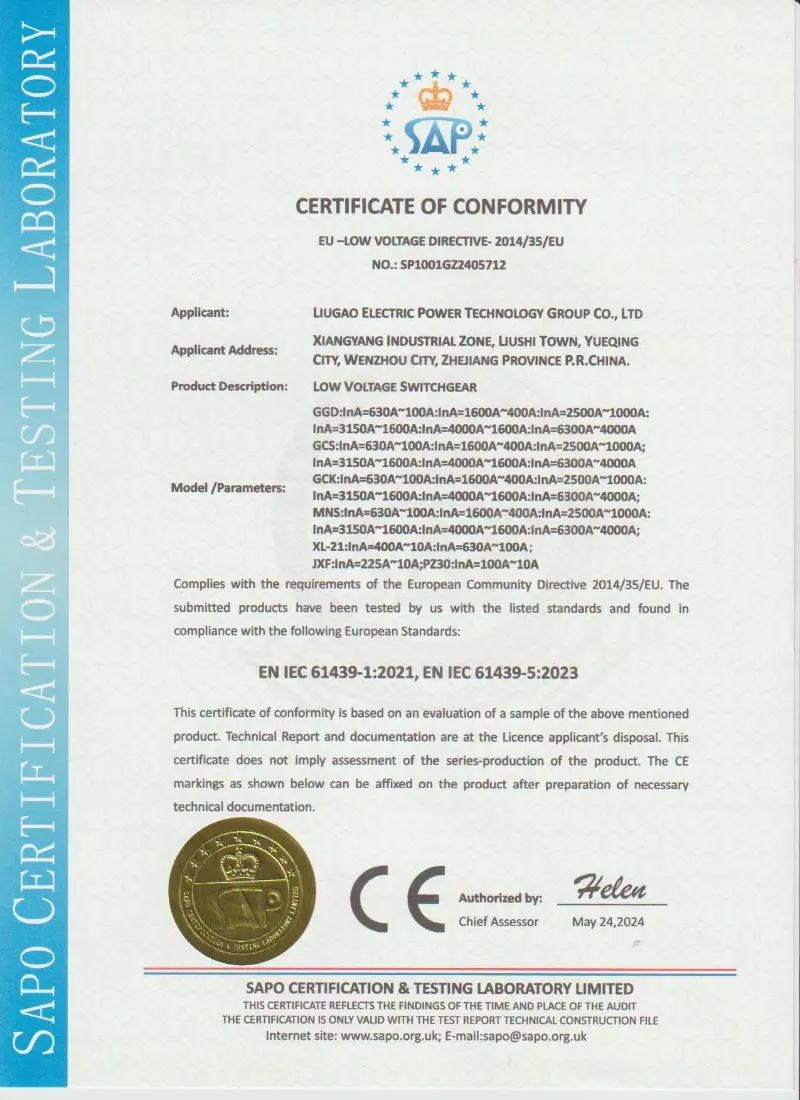

• IEC 61439-1/2 အခြေခံ ဒီဇိုင်းနှင့် စမ်းသပ်ခြင်း။
• တင်ပို့ခြင်းမပြုမီ ပုံမှန်စစ်ဆေးမှုအစီရင်ခံစာ
• စက်ရုံစစ်ဆေးရေးဓာတ်ပုံများ တောင်းဆိုချက်အရ ရနိုင်ပါသည်။

ထုပ်ပိုးမှု၊ ပို့ဆောင်မှုနှင့် ရောင်းချပြီးနောက်

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

● တစ်ဦးချင်းအံဆွဲထုပ်ပိုးခြင်း- ဆားကစ်ပုံကြမ်းနှင့် အဆင့်သတ်မှတ်ထားသော တံဆိပ်တပ်ထားသော ကော်ပြန့်သေတ္တာအတွင်းတွင် အငြိမ်မငြိမ်သော ပူဖောင်းထုပ်ပိုးမှု။

● အဓိက ကက်ဘိနက်ထုပ်ပိုးမှု- ဆန့်ရုပ်ရှင် + VCI စက္ကူ + အထပ်သား တင်ပို့သည့်သေတ္တာ (15 မီလီမီတာ အထူ)။ ကုန်သေတ္တာ အခြေစိုက်စခန်းများအားလုံးကို သယ်ယူပို့ ဆောင်အိတ်များဖြင့် တပ်ဆင်ထားသည်။

● သင်္ဘောသက်တမ်း- FOB Ningbo၊ CIF အဓိကဆိပ်ကမ်းများ သို့မဟုတ် EXW။

● ပို့ဆောင်ချိန်- စံသတ်မှတ်ချက်များအတွက် အလုပ်လုပ်ရက် 20။

အရောင်းအပြီးဝန်ဆောင်မှု

● အာမခံကာလ- ပေးချေသည့်နေ့မှ 12 လ (တင်ပို့မှုမှ အများဆုံး 18 လ)။

● ဗီဒီယိုခေါ်ဆိုမှု သို့မဟုတ် အီးမေးလ်မှတစ်ဆင့် အခမဲ့ အဝေးထိန်းနည်းပညာပံ့ပိုးမှု (အလုပ်ချိန် 4 နာရီအတွင်း တုံ့ပြန်မှု)။

FAQs-

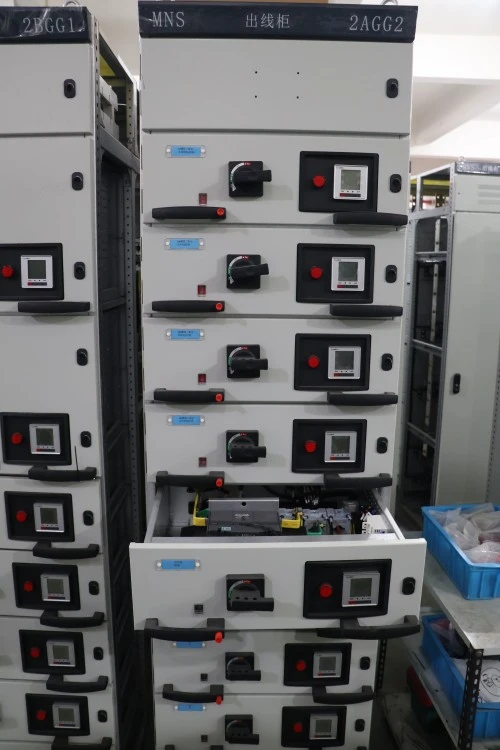

Q1- 8E/2၊ 8E နှင့် 16E အံဆွဲများအကြား ကွာခြားချက်မှာ အဘယ်နည်း။

A- ၎င်းတို့သည် အံဆွဲအမြင့် modules များကို ရည်ညွှန်းသည်- 8E/2 = 100mm (တစ်ဝက် module), 8E = 200mm (full module), 16E = 400mm (double module)။ အံဆွဲပိုကြီးလေ၊ ခွင့်ပြုနိုင်သော လက်ရှိအဆင့်သတ်မှတ်ချက်နှင့် အလယ်တန်း terminals များပိုမိုရရှိနိုင်လေဖြစ်သည်။

Q2- ဝင်လာသောထောက်ပံ့မှုကို မဖြုတ်ဘဲ အံဆွဲကို အစားထိုးနိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ ၎င်းသည် MNS Modularization Draw-out အမျိုးအစား Switch Cabinet ၏ အဓိကအင်္ဂါရပ်ဖြစ်သည်။ အံဆွဲကို သီးခြားအနေအထား (အဖြူရောင်လက်ကိုင်) သို့ရွှေ့ပါ၊ လော့ခ်ဖွင့်ပြီး ဆွဲထုတ်ပါ။ ပင်မဘတ်စ်ကားသည် စွမ်းအင်ရှိနေဆဲဖြစ်သည်။ သို့သော်၊ ဝန်ခြမ်းကို ဦးစွာအမြဲဖြုတ်ပါ။

Q3- ကက်ဘိနက်တွင် အပူချိန်စောင့်ကြည့်စနစ်ပါရှိပါသလား။

A- စံယူနစ်များတွင် စောင့်ကြည့်ခြင်းမပါဝင်ပါ၊ သို့သော် ကျွန်ုပ်တို့သည် ထည့်သွင်းထားသော PT100 အာရုံခံကိရိယာများနှင့် ဘတ်စ်ဘားနှင့် အံဆွဲအပူချိန်များကို ပြသသည့် ဗဟိုပြသမှုယူနစ်ပါရှိသော ရွေးချယ်နိုင်သော စမတ်အံဆွဲများကို ပေးဆောင်ထားပါသည်။

Q4- လက်ရှိကဏ္ဍများကို အစားထိုးခြင်းမပြုဘဲ အစိုးရအဖွဲ့ကို နောက်ပိုင်းတွင် တိုးချဲ့နိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ ဒေါင်လိုက်အပိုင်းတစ်ခုစီသည် ဘေးဘက်ချိတ်ဆက်မှုအတွက် စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်ဖြင့် ဒီဇိုင်းထုတ်ထားသည်။ သင်ထည့်သွင်းထားသော တိုးချဲ့ကိရိယာများကို အသုံးပြု၍ တစ်ဖက်တစ်ချက်စီတွင် နောက်ထပ် cubicle တစ်ခုကို တုံးပြီး ဘတ်စ်ဘားများကို ချိတ်ဆက်နိုင်သည်။
