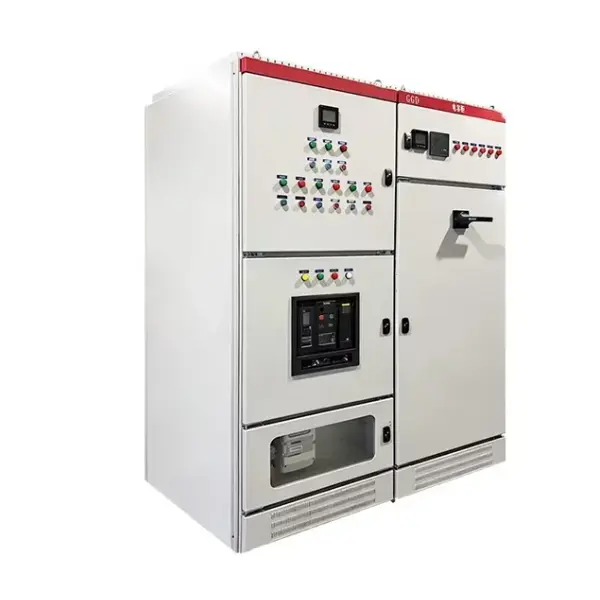

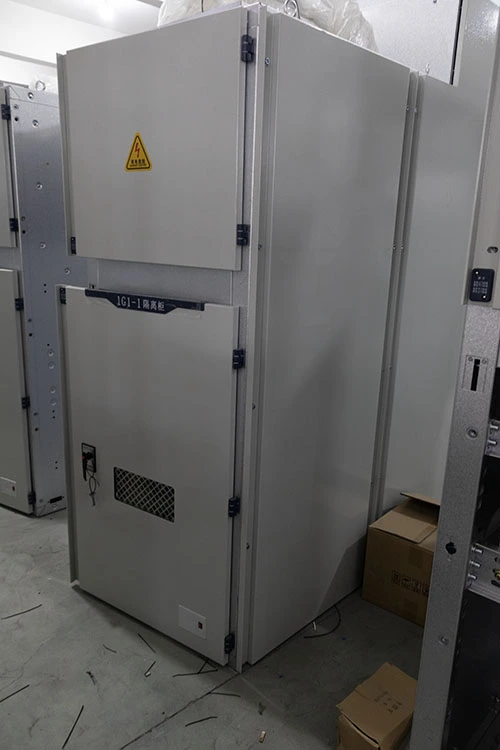

GGD Modular Fixed Type Low Voltage Switchgear

အဓိပ္ပါယ်နှင့် Core Identity

GGD Modular Fixed Type Low Voltage Switchgear သည် အိမ်တွင်း၊ ကြမ်းပြင်တွင် မတ်တပ်ရပ်ကာ သတ္တုဖြင့် ဖုံးအုပ်ထားသော switchgear တပ်ဆင်မှုတစ်ခုဖြစ်သည်။ ၎င်းသည် အထူးပြုလုပ်ထားသော အင်ဂျင်နီယာဖြစ်သည်။ဗို့အားနိမ့် AC ဓာတ်အားဖြန့်ဖြူးခြင်း။စက်မှုသုံးအဆင့်နှင့် လုပ်ငန်းသုံး လျှပ်စစ်စနစ်များ။ ဓာတ်အားဖြန့်ဖြူးရေး အထက်တန်းအဆင့်တွင် အခြေခံထုတ်ကုန်တစ်ခုအနေဖြင့် ၎င်းသည် တပ်ဆင်မှုတစ်ခု၏ ပင်မပါဝါအချက်အချာအဖြစ် လုပ်ဆောင်သည့် ထရန်စဖော်မာအလယ်တန်း terminals များနှင့် နောက်ဆုံးအကိုင်းအခက်ဖြန့်ဖြူးဘုတ်များကြားတွင်တည်ရှိသည်။

ထုတ်ကုန် ကန့်သတ်ချက်များ

လက်မှတ်နှင့် အရည်အသွေးအာမခံချက်

လူဂါအိုပရောဂျက်နည်းပညာဆိုင်ရာလိုအပ်ချက်များနှင့် သက်ဆိုင်ရာဗို့အားနိမ့် switchgear စံချိန်စံညွှန်းများနှင့်အညီ GGD ပုံသေအမျိုးအစား low voltage switchgear ကိုထုတ်လုပ်သည်။ အတည်ပြုထားသော နည်းပညာဆိုင်ရာ သဘောတူညီချက်အရ တင်ပို့ခြင်းမပြုမီ ပုံမှန်စစ်ဆေးခြင်းနှင့် စမ်းသပ်ခြင်းအစီရင်ခံစာများကို ပံ့ပိုးပေးနိုင်ပါသည်။

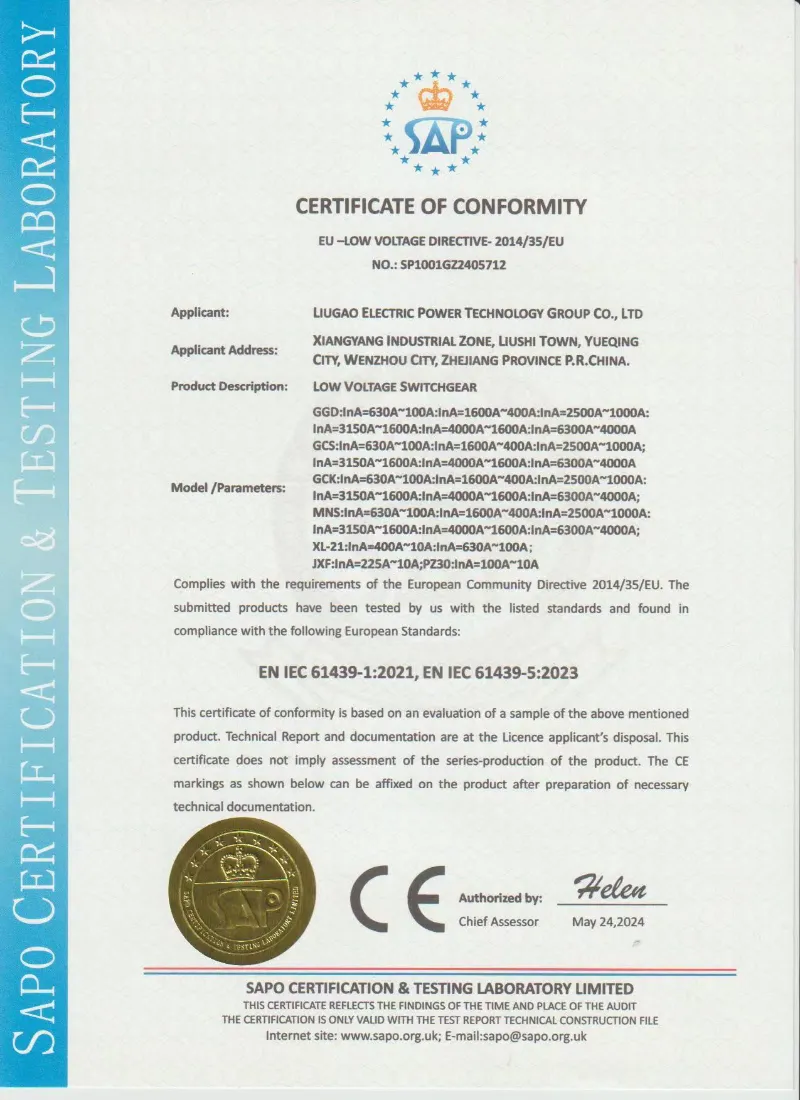

• IEC 61439-1/2 အခြေခံ ဒီဇိုင်းနှင့် စမ်းသပ်ခြင်း။
• GB/T 7251 အခြေခံထုတ်လုပ်ခြင်းနှင့်စစ်ဆေးခြင်း။
• ပါဝါကြိမ်နှုန်းခံနိုင်ရည်စမ်းသပ်မှု
• လျှပ်ကာခံနိုင်ရည်စမ်းသပ်မှု
• ဝါယာကြိုးများနှင့် လုပ်ငန်းလည်ပတ်မှု စစ်ဆေးခြင်း။
• ဖွဲ့စည်းမှုပုံစံအရ အပူချိန်မြင့်တက်မှုကို စစ်ဆေးခြင်း။
• တင်ပို့ခြင်းမပြုမီ ပုံမှန်စစ်ဆေးမှုအစီရင်ခံစာ
• စက်ရုံစစ်ဆေးရေးဓာတ်ပုံများ တောင်းဆိုချက်အရ ရနိုင်ပါသည်။

ပုံသေတပ်ဆင်ခြင်းဆိုင်ရာ ဒဿနိကဗေဒ

Slide များတွင် အလုပ်လုပ်နိုင်သော ယူနစ်များကို ထုတ်ယူနိုင်သည့် Draw-out အမျိုးအစား switchgear နှင့် မတူဘဲ၊ GGD သည် အမြဲတမ်း ပုံသေတပ်ဆင်ခြင်းသဘောတရားကို အသုံးပြုသည်-

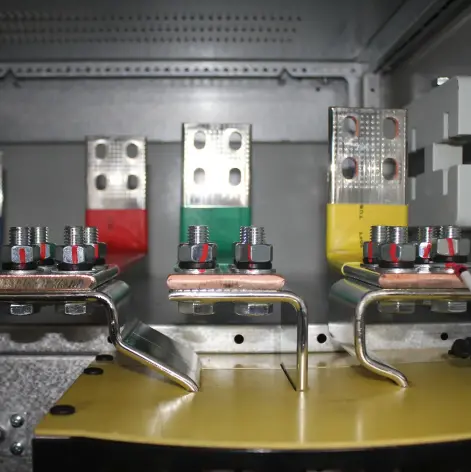

● ပင်မစက်ပစ္စည်းများ—လေကြောင်းပတ်လမ်းဘရိတ်ကာများ (ACBs)၊ ပုံသွင်းထားသော ပတ်စ်ဘရိတ်ကာများ (MCCBs) နှင့် သီးခြားခလုတ်များ—အား တောင့်တင်းသောအချိတ်အဆက်အစပ်ပြားများပေါ်တွင် တိုက်ရိုက် bolt ထားသည်။

● စက်ပစ္စည်းများနှင့် ဘတ်စ်ဘားများအကြား လျှပ်စစ်ချိတ်ဆက်မှုများသည် ပလပ်အင်အဆက်အသွယ်များမဟုတ်ဘဲ ကြိုးတပ်ထားသော ကြေးနီလင့်ခ်များ သို့မဟုတ် ကေဘယ်ကြိုးများကို အသုံးပြု၍ ကြိုးမဲ့ချိတ်ဆက်မှုများဖြစ်သည်။

● ဤပုံသေနည်းလမ်းသည် လျှောယန္တရားများနှင့်ဆက်စပ်နေသော စက်ပိုင်းဆိုင်ရာရှုပ်ထွေးမှု၊ ကုန်ကျစရိတ်နှင့် ပြုပြင်ထိန်းသိမ်းမှုတို့ကို ဖယ်ရှားပေးသည်၊ ၎င်းသည် တည်ငြိမ်သော၊ ရေရှည်တပ်ဆင်မှုများအတွက် စံပြဖြစ်စေပါသည်။

Modular Enclosure တည်ဆောက်ခြင်း။

● အရံအတားကို စံပြုပုံစံတူ ကုဗတုံးများမှ တည်ဆောက်ထားပြီး တစ်ခုစီသည် အမြင့်နှင့် အတိမ်အနက်ကို မျှဝေသည်-

● ဖရိမ်အတိုင်းအတာ- 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● Cubicle တစ်ခုစီသည် စဉ်ဆက်မပြတ် switchboard lineup ကိုဖွဲ့စည်းရန် ဘေးချင်းကပ်လျက် bolted ပြုလုပ်နိုင်သည့် သီးခြားဂဟေဆော်ထားသော သံမဏိ module တစ်ခုဖြစ်သည်။

● Cubicle များကို အဝင် (feeder-receiving)၊ bus-coupler (bus interconnection) သို့မဟုတ် feeder (outgoing distribution) ယူနစ်များအဖြစ် အမျိုးအစားခွဲထားပါသည်။

ထုတ်ကုန်အားသာချက်များ

အားသာချက် 1 – ဖွဲ့စည်းပုံ ကြံ့ခိုင်မှု

အားဖြည့်ထားသော 8MF သံမဏိဘောင်သည် အတည်ပြုထားသော တိုတောင်းသောပတ်လမ်းခံနိုင်မှုအဆင့်အောက်တွင် စက်ပိုင်းဆိုင်ရာတည်ငြိမ်မှုကို ထိန်းသိမ်းပေးသည်။ အဆင့်သတ်မှတ်ထားသော အမြင့်ဆုံး လက်ရှိခံနိုင်ရည်မှာ 63kA။ ကက်ဘိနက်ဘောင်သည် ပရောဂျက်အလိုက် တိုတောင်းသော ဆားကစ်လိုအပ်ချက်များကို ခံနိုင်ရည်ရှိစေရန် ဒီဇိုင်းထုတ်ထားသည်။ အတည်ပြုထားသော လျှပ်စစ်ဒီဇိုင်းအရ အဆင့်သတ်မှတ်ထားသော peak ခံနိုင်ရည်အား ပြင်ဆင်နိုင်သည်။

အားသာချက် 2 – Modular နှင့် လျင်မြန်စွာ ဖြန့်ကျက်ခြင်း။

စံသတ်မှတ်ထားသော အဝင်၊ အတွဲလိုက်၊ feeder cubicles။ အမြင့်/အတိမ် အတူတူပါပဲ။ စံယူနစ်များကို ဘေးချင်းကပ်ကာ စီစဉ်ခြင်းဖြင့် လျင်မြန်သော ပရောဂျက်ဖွဲ့စည်းမှုပုံစံ။ ဆိုက်တွင်တပ်ဆင်ချိန်နှင့် ဒီဇိုင်းရှုပ်ထွေးမှုကို လျှော့ချပေးသည်။

အားသာချက် 3 – ကုန်ကျစရိတ်သက်သာသော ဘဝသံသရာ

ပုံသေတပ်ဆင်ခြင်း (ဆွဲထုတ်သည့်ယန္တရားများမရှိ) သည် ကနဦးကုန်ကျစရိတ်ကို သက်သာစေသည်။ အံဆွဲဆလိုက်များ၊ ပလပ်အင် အဆက်အသွယ်များ သို့မဟုတ် ရှုပ်ထွေးသော သော့ခတ်မှုများ မရှိပါ။ ပြုပြင်ထိန်းသိမ်းမှုအနည်းဆုံး၊ ယှဉ်ပြိုင်မှုစုစုပေါင်းပိုင်ဆိုင်မှုကုန်ကျစရိတ်။

အားသာချက် 4 – ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အပူပိုင်းစီမံခန့်ခွဲမှု

သဘာဝအတိုင်း အအေးခံခြင်း- အောက်ခြေ လော့ဗာများ + အပေါ်မှ လေဝင်လေထွက်ရှိသော အမိုးထုပ်။ မီးခိုးခေါင်းတိုင်အကျိုးသက်ရောက်မှုကိုဖန်တီးသည် - လေပူထွက်လာသည်၊ အေးမြသောလေများဝင်လာသည်။ ပန်ကာမရှိ၊ ဆူညံသံမရှိ၊ အပိုထိန်းသိမ်းမှုမရှိပါ။

အားသာချက် 5 – ရိုးရှင်းသော ထိန်းသိမ်းမှုနှင့် လည်ပတ်မှု

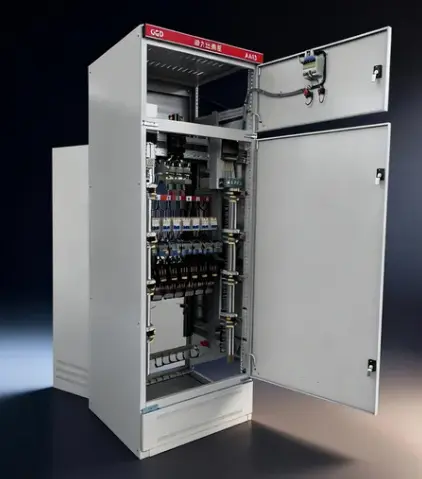

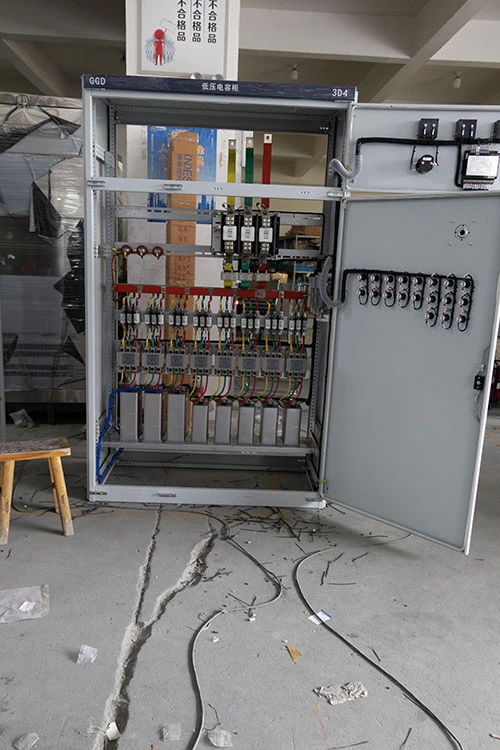

ergonomic အမြင့်တွင် ရှေ့တံခါးရှိ ထိန်းချုပ်မှုများ၊ မီတာများ၊ အညွှန်းများ။ Breaker သည် တံခါးဖွင့်စရာမလိုဘဲ ဝင်ရောက်နိုင်သည်။ သီးခြား busbar၊ breaker၊ cable compartments ပါရှိသော ကျယ်ဝန်းသော အတွင်းအပြင်အဆင်သည် အမြင်အာရုံစစ်ဆေးရန် လွယ်ကူသည်။

ထုတ်ကုန်အင်္ဂါရပ်များ

ထူးခြားချက် 1- Multi-Layer Powder Coating စနစ်

တူညီသော electrostatic epoxy-polyester အမှုန့်အင်္ကျီကို မရရှိမီ စတီးပြားတိုင်းတွင် အဆင့်ငါးဆင့် (ရေဆေးခြင်း၊ ဆေးချခြင်း၊ ဖော့စဖိတ်ခြင်း၊ အခြောက်ခံခြင်းနှင့် အခြောက်ခံခြင်း) ကို ခံယူရပါမည်။ ဤ coating သည် ပိုမိုကောင်းမွန်သော ကပ်ခွာမှုနှင့် စိုထိုင်းဆကို ခံနိုင်ရည်ရှိစေပြီး စိုစွတ်မှုကို အာမခံသည်။GGD Modular Fixed Type Low Voltage Switchgearအပူပိုင်းဒေသ သို့မဟုတ် အစိုဓာတ်မြင့်မားသော စက်မှုပတ်ဝန်းကျင်များတွင်ပင် ၎င်း၏အသွင်အပြင်နှင့် သံချေးတက်ခြင်းများကို ထိန်းသိမ်းထားသည်။

အင်္ဂါရပ် 2-Transparent Arc အတားအဆီးများ

ပင်မ busbar နှင့် စက်ပစ္စည်းအကန့်များကြားတွင် Polycarbonate အတားအဆီးများ။ စစ်ဆေးနေစဉ်အတွင်း အော်ပရေတာဘေးကင်းရေးအတွက် မြင်သာသော ရုပ်ပိုင်းဆိုင်ရာ ပိုင်းခြားမှုကို ပံ့ပိုးပေးကာ busbar အခြေအနေ၏ အမြင်အာရုံကို အတည်ပြုချက်ပေးသည်။

အင်္ဂါရပ် 3- ကျယ်ဝန်းသော Cable Termination Zone

● ကြီးမားသော ပါဝါကြိုးကို ကွေးညွှတ်ထားသော အချင်းဝက်ကို လိုက်လျောညီထွေဖြစ်စေသော အဖွင့်ဂလင်းပြားပါရှိသော အောက်ခြေကေဘယ်အကွက်။ လျှပ်စစ်ချိတ်ဆက်မှုအပေါ် ဖိစီးမှုသက်သာစေရန် ချိန်ညှိနိုင်သော ကေဘယ်ကြိုးများပါရှိသည်။

အင်္ဂါရပ် 4-ပေါင်းစပ် Earthing Busbar

အဆက်မပြတ် ကြေးနီမြေကြီး busbar သည် cubicle တစ်ခုလျှင် ကြိုတင်တူးထားသော အမှတ်များဖြင့် တပ်ဆင်မှု အရှည်ကို အပြည့်အဝ လုပ်ဆောင်သည်။ အဝင်နှင့်အထွက် ဆားကစ်များအတွက် ဆိုက်အတွင်း မြေသားချိတ်ဆက်ခြင်းကို ရိုးရှင်းစေပြီး စနစ်မြေဆီလွှာဆိုင်ရာ လိုက်လျောညီထွေရှိစေရန် သေချာစေသည်။

အင်္ဂါရပ် 5- သော့ခလောက်ဖြင့် ပြင်ပလက်ကိုင်

ပင်မဘရိတ်ကာသည် ပြင်ပတွင်တပ်ဆင်ထားပြီး၊ OFF အနေအထားတွင် လော့ခ်ချနိုင်သည်။ ပြုပြင်ထိန်းသိမ်းစဉ်အတွင်း ဘေးကင်းလုံခြုံသော စက်ပိုင်းဆိုင်ရာ LOTO ကို ဖွင့်ပေးကာ ကြည်လင်ပြတ်သားသော အမြင်အာရုံကို ခွဲခြားပေးသည်။

အင်္ဂါရပ် 6- Flexible Busbar ဖွဲ့စည်းမှု

ထိပ်/အောက်ခြေ ကေဘယ်လ် ဝင်ခွင့်နှင့် 3P4W သို့မဟုတ် 3P5W ဖြန့်ဖြူးမှုကို ပံ့ပိုးပေးသည်။ ဝိုင်ယာကြိုးအမှားအယွင်းများကို အနည်းဆုံးဖြစ်စေရန်အတွက် အဆင့် busbar များကို ပုံမှန်အရောင်ကုဒ်နံပါတ် (အဝါ၊ အစိမ်း၊ အနီ၊ အပြာ) ဖြင့် ရှင်းလင်းစွာမှတ်သားထားသည်။

ထုတ်ကုန်လျှောက်လွှာ

GGD Modular Fixed Type Low Voltage Switchgear ကို ယုံကြည်စိတ်ချရသော ပုံသေဖြန့်ဖြူးမှုကို ဦးစားပေးလုပ်ဆောင်သည့် ကဏ္ဍအသီးသီးတွင် ကျယ်ပြန့်စွာ ဖြန့်ကျက်ထားသည်-

● အဆောက်အဦဝန်ဆောင်မှုများနှင့် အခြေခံအဆောက်အဦ- အထပ်မြင့်လူနေအိမ်တာဝါများတွင် လှေကားထစ်မီးများဖြန့်ဖြူးခြင်း၊ မြေအောက်ကားပါကင် လေဝင်လေထွက်ပါဝါနှင့် မြူနီစီပယ်လမ်းမီးအလင်းရောင်ထိန်းချုပ်ရေးဗီဒိုများ။

● စက်မှုအရန်စနစ်များ- ကွန်ပရက်ဆာအခန်းပါဝါပြားများ၊ ဘိလပ်မြေနှင့် အစုလိုက်စက်ရုံများရှိ အရေးပါသောလုပ်ငန်းစဉ်မဟုတ်သော မော်တာ feeders များနှင့် စက်ရုံဂိုဒေါင်များဖြန့်ဖြူးရေးဘုတ်များ။

● ရေနှင့်ရေဆိုးသန့်စင်ခြင်း- ရေစိမ်းစားသုံးမှုနှင့် သန့်စင်ထားသော အညစ်အကြေးစွန့်ထုတ်မှုအတွက် Pump station motor feeders များ၊ နှင့် ဓာတုဗေဒဆေးသုံးပစ္စည်းများ ပါဝါထောက်ပံ့ခြင်း။

● ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်- မြေပြင်တွင်တပ်ဆင်ထားသော ဆိုလာခြံများရှိ AC ပေါင်းစပ်ပြားများနှင့် အရန်ဓာတ်အားဖြန့်ဖြူးရေးဘုတ်များ။

● လုပ်ငန်းသုံးအသုံးအဆောင်များ- စျေးဝယ်စင်တာများရှိ အရန်မီးစက်ကို ထပ်တူပြုခြင်းနှင့် ဖြန့်ဖြူးခြင်းအကန့်များ၊ နှင့် တက္ကသိုလ်နယ်မြေ စွမ်းအင်ဌာနများရှိ HVAC chiller feeder panels။

● ယာယီနှင့် ဆောက်လုပ်ရေးစွမ်းအား- ယာယီဓာတ်အားဖြန့်ဖြူးရေးသေတ္တာများနှင့် တည်ဆောက်ရေး လွှင့်တင်ထားသော ပါဝါထောက်ပံ့ရေးအကန့်များ ၊ အကြမ်းခံသောဆောက်လုပ်ရေးများသည် ပေါ့ပါးသောအကန့်ဒီဇိုင်းများထက် ပိုမိုကောင်းမွန်သောကြာရှည်ခံမှုကိုပေးစွမ်းနိုင်သည့်နေရာ။

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

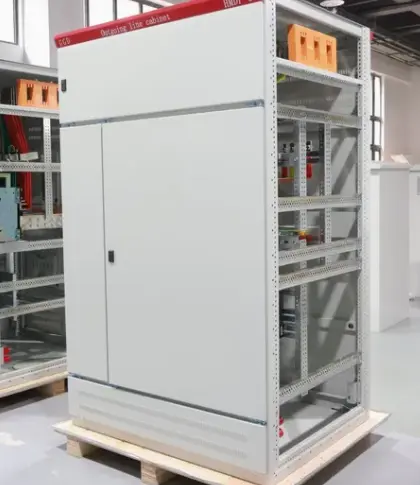

GGD ဗို့အားနိမ့် switchgear ဗီရိုတစ်ခုစီကို သံချေးဆန့်ကျင်ဖလင်၊ မြှုပ်ကွက်များနှင့် အထပ်သားတင်ပို့သည့်ထုပ်ပိုးမှုဖြင့် ကာကွယ်ထားသည်။ သင်္ဘောလိုအပ်ချက်အရ ကက်ဘိနက်အခြေစိုက်စခန်းအား forklift ကိုင်တွယ်ရန်အတွက် ဒီဇိုင်းထုတ်နိုင်သည်။

ထုပ်ပိုးမှု- ဆန့်ရုပ်ရှင်၊ အစိုဓာတ်ခံကာကွယ်မှုနှင့် အထပ်သားတင်ပို့မှုကိစ္စ

ပို့ဆောင်ခြင်း- FOB Ningbo၊ CIF အဓိကဆိပ်ကမ်းများ သို့မဟုတ် EXW ရရှိနိုင်သည်။

Cabinet ပြင်ဆင်ခြင်း- ပို့ဆောင်ခြင်းမပြုမီ အတွင်းပိုင်း အစိတ်အပိုင်းများကို အားဖြည့်ထားသည်။

စာရွက်စာတမ်းများ- ထုပ်ပိုးမှုစာရင်း၊ ဝိုင်ယာပုံကြမ်းနှင့် စမ်းသပ်မှုအစီရင်ခံစာ ပါဝင်သည်။

အရောင်းအပြီးဝန်ဆောင်မှု

တပ်ဆင်ခြင်းနှင့် ခန့်အပ်ခြင်းအတွက် နည်းပညာပံ့ပိုးမှု

Wiring diagram နှင့် layout ပုံဆွဲခြင်း ပံ့ပိုးမှု

ဘရိတ်ကာများ၊ မီတာများနှင့် ထိန်းချုပ်အစိတ်အပိုင်းများအတွက် အပိုပစ္စည်းလမ်းညွှန်

အတည်ပြုအမိန့်အရ အာမခံစည်းကမ်းချက်များ

အမေးများသောမေးခွန်းများ

Q1- GGD fixed switchgear နှင့် GCS/MNS ဆွဲထုတ်သည့် switchgear အကြား ကွာခြားချက်ကား အဘယ်နည်း။

GGD သည် တပ်ဆင်ထားသော ဘရိတ်ကာများနှင့် ကြိုးမဲ့ချိတ်ဆက်မှုများကို အသုံးပြုသော်လည်း GCS သို့မဟုတ် MNS သည် ထုတ်ယူနိုင်သော အံဆွဲယူနစ်များကို အသုံးပြုသည်။ GGD သည် ဆားကစ်များ မကြာခဏ အစားထိုးရန် မလိုအပ်သော တည်ငြိမ်သော ဖြန့်ဖြူးရေးစနစ်များအတွက် ကုန်ကျစရိတ်-သက်သာပါသည်။

Q2- GGD ကက်ဘိနက်ကို ကျွန်ုပ်၏ single-line diagram အရ စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ Lugao သည် သင်၏လျှပ်စစ်ပုံကြမ်းနှင့် အစိတ်အပိုင်းအမှတ်တံဆိပ်လိုအပ်ချက်များနှင့်အညီ အဝင်၊ အဝင်၊ ဘတ်စကား-ကော်ပလာ၊ မီတာတိုင်းတာခြင်း နှင့် ကာပတ်စီတာလျော်ကြေးပေးသည့်ပုံးများကို စီစဉ်သတ်မှတ်နိုင်သည်။

Q3: ဘယ်အစိတ်အပိုင်းအမှတ်တံဆိပ်တွေကို သုံးနိုင်မလဲ။

ဘတ်ဂျက်နှင့် နည်းပညာဆိုင်ရာ လိုအပ်ချက်များအပေါ် မူတည်၍ ဘုံရွေးချယ်မှုများတွင် ABB၊ Schneider၊ Siemens၊ CHINT၊ Delixi သို့မဟုတ် အခြားသော ပရောဂျက်သတ်မှတ်ထားသော အမှတ်တံဆိပ်များ ပါဝင်သည်။

Q4: တင်ပို့ခြင်းမပြုမီ မည်သည့်စာရွက်စာတမ်းများ ပေးဆောင်ရမည်နည်း။

ကျွန်ုပ်တို့သည် အဆင်အပြင်ပုံဆွဲခြင်း၊ ဝါယာကြိုးပုံများ၊ ပုံမှန်စမ်းသပ်မှုအစီရင်ခံစာများ၊ ထုပ်ပိုးမှုစာရင်းများနှင့် ကုန်ပစ္စည်းဓာတ်ပုံများကို အတည်ပြုထားသောအမိန့်အတိုင်း ပို့ဆောင်ခြင်းမပြုမီ ပံ့ပိုးပေးနိုင်ပါသည်။
