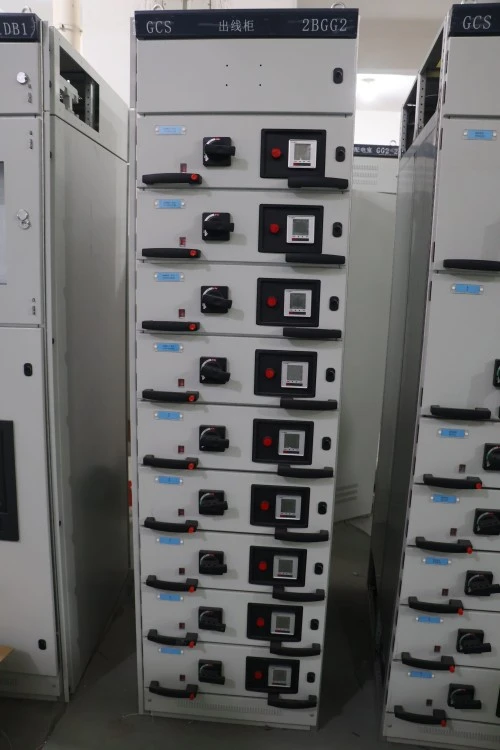

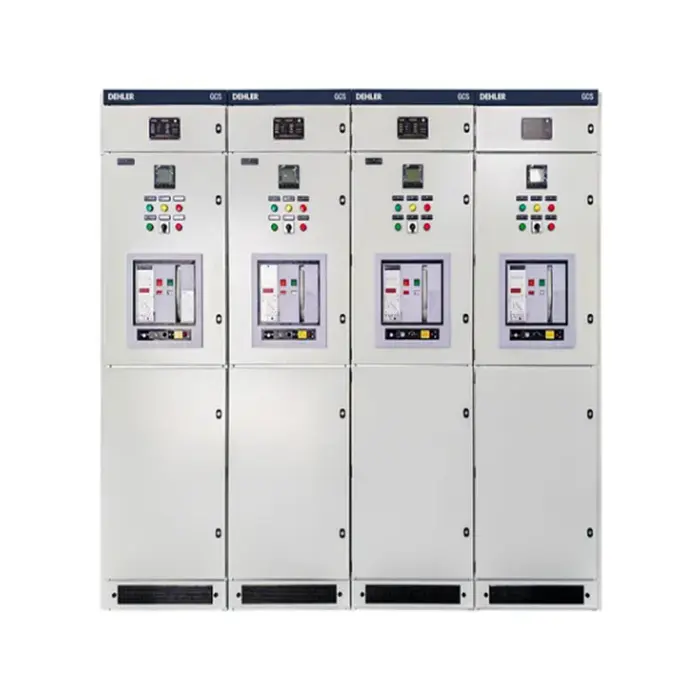

GCS Draw-out Type Low Voltage Panel Switchgear

GCS Draw-out အမျိုးအစား Low Voltage Panel Switchgear သည် ပါဝါလက်ခံခြင်း၊ ဖြန့်ဖြူးခြင်းနှင့် အသိဉာဏ်ရှိသော မော်တာထိန်းချုပ်မှုအတွက် စေ့စပ်သေချာစွာ ပြုပြင်ထားသော အဆင့်မြင့်ဗို့အား 400V အထိ အဆင့်သတ်မှတ်ထားသည့် ဗို့အား 400V အထိ လည်ပတ်နေသော သုံးဆင့် AC စက်မှုလုပ်ငန်းစနစ်များတွင် (1000V အထိ) နှင့် အလျားလိုက် 0A အထိ ပင်မဘတ်စ်ဘား 4 ခုအထိ အလျားလိုက်သတ်မှတ်ထားသည်။ ခေတ်မီဗို့အားနိမ့်လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးစင်တာများ၏အဓိကကျောရိုးအဖြစ်၊ ဤ GCS ထုတ်ယူသည့်အမျိုးအစား Low Voltage Panel Switchgear သည် လေဆားကစ်ဘရိတ်ကာများ (ACBs)၊ ပုံသွင်းထားသော circuit breakers (MCCBs)၊ contactors၊ thermal overload relays၊ programmable logic controllers၊ multifunctional စံနှုန်းများအပါအဝင် အခြေခံနှင့် ဒုတိယအစိတ်အပိုင်းများကို ပေါင်းစပ်ထားသည်။ လဲလှယ်နိုင်သော modular drawer ယူနစ်များ။

ထုတ်ကုန် သတ်မှတ်ချက် (သတ်မှတ်ချက်)

အောက်တွင် Standard GCS Draw-out အမျိုးအစား Low Voltage Panel Switchgear အတွက် နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်ဇယားဖြစ်သည်။

အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ 50Hz / 60Hz အသုံးပြုနိုင်သော စံချိန်စံညွှန်းများ IEC 61439-1/2၊ GB/T 7251 တပ်ဆင်ခြင်း မိုးလုံလေလုံ၊ ကြမ်းပြင်တွင်ရပ်နေသော Drawer အနေအထား ချိတ်ဆက်ထားသော၊ စမ်းသပ်မှု၊ ချိတ်ဆက်မှုဖြုတ်ပြီး ထုတ်ယူသည့် ရာထူး Cable Entry ထိပ် သို့မဟုတ် အောက်ခြေ ကေဘယ်ဝင်ပေါက် Busbar Material မှ ကြေးနီ သို့မဟုတ် အလူမီနီယမ်၊ ပရောဂျက်ဖွဲ့စည်းပုံအပူချိန် +5° Ambient အရ +5° Ambient ပရောဂျက်အလိုက် သတ်မှတ်ထားသော အခြေအနေများ Altitude ≤2000m စံနှုန်း၊ ဒီဇိုင်းအတည်ပြုခြင်းဖြင့် ရရှိနိုင်သော အမြင့်ပေ ပိုမြင့်သည်။

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

Q1- ဤ GCS Draw-out အမျိုးအစား Low Voltage Panel Switchgear ၏ ထူးခြားသောလုပ်ဆောင်ချက်က အဘယ်နည်း။

A- GCS Draw-out အမျိုးအစား Low Voltage Panel Switchgear သည် ၎င်း၏ မြင့်မားသော လဲလှယ်နိုင်မှုနှင့် ဘေးကင်းမှုဖြင့် လက္ခဏာရပ်ဖြစ်သည်။ တူညီသောအဆင့်သတ်မှတ်ချက်များ၏ လုပ်ဆောင်နိုင်သောအံဆွဲများသည် အရေးပေါ်လဲလှယ်စဉ်အတွင်း ဝိုင်ယာကြိုးအမှားအယွင်းများကို ဖယ်ရှားပေးပါသည်။ ၎င်းတွင် "Off-Position-Test-On" စည်းမျဥ်းများကို တင်းကြပ်စွာ ကြပ်ကြပ် ကြပ်မတ် ကြပ်မတ်ပေးသည့် တိကျသော စက်ပိုင်းဆိုင်ရာ အပြန်အလှန် သော့ခတ်မှု ယန္တရားလည်း ပါ၀င်ပြီး အော်ပရေတာများအား ဆားကစ်များ ချိတ်ဆက်ခြင်း သို့မဟုတ် ချိတ်ဆက်မှု ဖြတ်တောက်ခြင်းမှ တားဆီးပေးပါသည်။ ထို့အပြင်၊ ခေတ်မီလေဝင်လေထွက်ဒီဇိုင်းသည် မြင့်မားသောလက်ရှိဆားကစ်များအတွက် ထိရောက်သောအပူကို စွန့်ထုတ်ကြောင်းသေချာစေသည်။

Q2- ဒီ switchgear အတွက် ဘယ်အခြေအနေတွေက အသင့်တော်ဆုံးလဲ။

A- ဤ GCS Draw-out အမျိုးအစား Low Voltage Panel Switchgear သည် အနှောက်အယှက်ကင်းသော ပါဝါနှင့် အမှားအယွင်း ပြန်လည်ရယူလိုသည့် ကဏ္ဍများအတွက် အကောင်းဆုံး သင့်လျော်ပါသည်။ ပုံမှန်အသုံးအဆောင်များတွင် ရေနံဓာတုသန့်စင်ရေးစက်ရုံများ (ပန့်နှင့်ကွန်ပရက်ဆာထိန်းချုပ်မှုအတွက်)၊ အကြီးစားကုန်ထုတ်စက်ရုံများ (အလိုအလျောက်ထုတ်လုပ်သည့်လိုင်းများ)၊ ဓာတ်အားပေးစက်ရုံအရန်စနစ်များ၊ မြို့ပြရထားပို့ဆောင်ရေးနှင့် စီးပွားရေးတာဝါတိုင်ခွဲရုံများ ပါဝင်သည်။ ၎င်း၏ဆွဲထုတ်မှုဒီဇိုင်းသည် စက်ရပ်ချိန်အနည်းဆုံးဖြစ်စေရမည့် မည်သည့်မစ်ရှင်အရေးပါသောပတ်ဝန်းကျင်အတွက် ဦးစားပေးရွေးချယ်မှုဖြစ်စေသည်။

ထုတ်လုပ်မှုအသေးစိတ်

1. Cabinet Frame Fabrication – Precision-Engineered Structure

Lugao Power ၏ GCS Draw-out အမျိုးအစား Low Voltage Panel Switchgear ၏ အကာအရံသည် ၎င်းတို့၏ သာလွန်ချောမွေ့မှုနှင့် တည်ဆောက်ပုံဆိုင်ရာ ခိုင်မာမှုအတွက် ရွေးချယ်ထားသော အရည်အသွေးမြင့် အအေးခံစတီးပြားများဖြင့် စတင်ပါသည်။ သံမဏိပြားများအားလုံးကို တင်သွင်းထားသော CNC turret ဖောက်ခြင်းနှင့် ကွေးခြင်းစင်တာများမှတဆင့် လုပ်ဆောင်ပြီး ±0.5° အတွင်း ကွေးညွှတ်ထောင့်တိကျမှုနှင့် ±0.1mm အတွင်း အပေါက်အနေအထားတိကျမှုကို ရရှိစေသည်။ ဖွဲ့စည်းပြီးနောက်၊ ဖရိမ်သည် အဆင့်ပေါင်းများစွာ မျက်နှာပြင်ကုသမှုကို ခံယူသည်- အဆီပြန်ခြင်း၊ အက်စစ်ကောက်ခြင်း၊ ဖော့စဖိတ်နှင့် အီလက်ထရောနစ် epoxy အမှုန့်အပေါ်ယံပိုင်း၊ ထို့နောက် မာကျောပြီး ချေးခံနိုင်ရည်ရှိစေရန် 180-200°C တွင် ဖုတ်သည်။ တပ်ဆင်ထားသော ကက်ဘိနက်သည် IP30 မှ IP40 အကာအကွယ်ကို ရရှိပြီး အတွင်းပိုင်းအစိတ်အပိုင်းများကို ဖုန်မှုန့်၊ အစိုဓာတ်နှင့် မတော်တဆထိတွေ့မှုမှ ထိရောက်စွာ ကာကွယ်ပေးသည်။

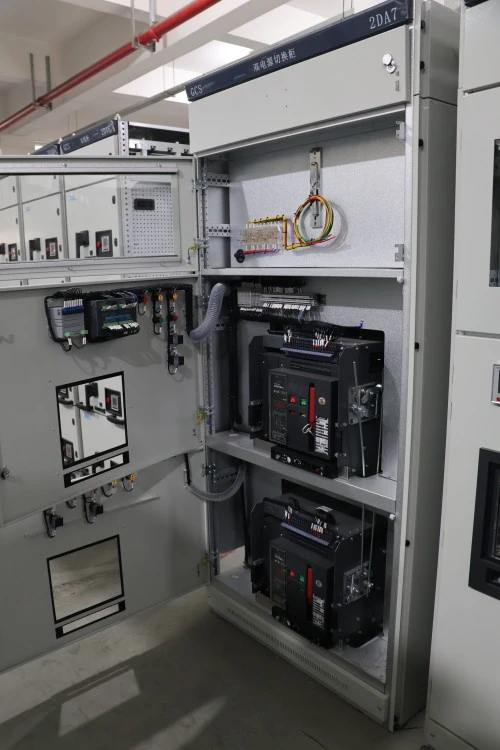

2. Busbar စနစ် – လျှပ်ကူးနိုင်စွမ်း မြင့်မားသော ကြေးနီအူတိုင်

ပင်မ၊ ဒေါင်လိုက်နှင့် အကိုင်းအခက် ဘတ်စ်ဘားများအားလုံးကို 99.95% သန့်စင်သော အီလက်ထရောနစ်ကြေးနီ (T2 အဆင့်) မှ ဖန်တီးထားခြင်းဖြစ်ပြီး လျှပ်ကူးနိုင်မှု ≥ 98% IACS ကို သေချာစေသည်။ Busbar မျက်နှာပြင်များသည် ဓာတ်တိုးခြင်းမှကာကွယ်ရန်နှင့် အပူအငွေ့ပျံခြင်းကို ပိုမိုကောင်းမွန်စေရန်အတွက် အလွှာပေါင်းများစွာ-သွပ်ပြား၊ ငွေရောင်၊ သို့မဟုတ် ဗို့အားမြင့်-အဆင့် အပူကျုံ့သည့်လျှပ်ကာအင်္ကျီဖြင့် ဖုံးအုပ်ထားသော- အလွှာပေါင်းများစွာ ကုသမှုကို လက်ခံရရှိပါသည်။ busbar အဆစ်တစ်ခုစီကို ချိန်ညှိထားသော torque ကိရိယာများဖြင့် တင်းကျပ်ထားပြီး ရေရှည်ယုံကြည်စိတ်ချရမှုကို ထိခိုက်စေနိုင်သည့် ဒေသတွင်းရှိ အပူပိုင်းအစက်များကို ဖယ်ရှားပေးသည်။

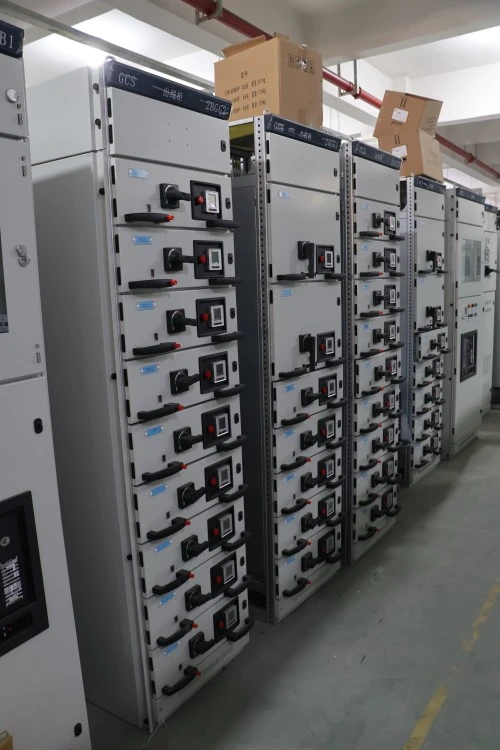

3. Drawer Assembly – "Three-Pass" Tuning Procedure

ထုတ်ယူခြင်းလုပ်ငန်းသုံးယူနစ်တိုင်းသည် ကျွန်ုပ်တို့၏သီးသန့်သုံးဆင့်ဆလိုက်ချိန်ညှိခြင်းကို ခံယူသည်-

1- လမ်းပြသံလမ်းများကို ကိုယ်တိုင်တပ်ဆင်ထားပြီး ကနဦးချိန်ညှိမှုအတွက် ချိန်ညှိထားသည်။

2- စက်ပိုင်းဆိုင်ရာချောမွေ့မှုနှင့် လက်ကိုင်ချိတ်ပါဝင်မှုကို စစ်ဆေးအတည်ပြုရန် အံဆွဲအား ဝန်မရှိသောအခြေအနေအောက်တွင် ထည့်သွင်းပြီး ထုတ်ယူသည်။

3- လျှပ်စစ်အဆက်မပြတ်စမ်းသပ်မှုအောက်တွင်၊ မူလနှင့်ဒုတိယပလပ်အင်အဆက်အသွယ်ခံနိုင်ရည်ကိုစောင့်ကြည့်နေစဉ် အံဆွဲအား အကြိမ်ပေါင်းများစွာ စက်ဘီးစီးထားသည်။ ကျွန်ုပ်တို့၏ ချောမွေ့သော လည်ပတ်မှုအဆင့်သတ်မှတ်ချက်နှင့် ကိုက်ညီသော ယူနစ်များကိုသာ အတည်ပြုပါသည်။

ဤတင်းကျပ်သောလုပ်ထုံးလုပ်နည်းသည် အံဆွဲတစ်ခုစီအား လွယ်ကူစွာရွေ့လျားစေပြီး ၎င်း၏ခရီးအကွာအဝေးတစ်လျှောက် ပြီးပြည့်စုံသောလျှပ်စစ်အဆက်အသွယ်ကို ထိန်းသိမ်းပေးသည်။

4. ပြိုင်ဆိုင်မှုဆိုင်ရာ အားသာချက်များ – ပိုမိုသည်းခံနိုင်မှုနှင့် သာလွန်ကောင်းမွန်သော အဆက်အသွယ်များ

စံစျေးကွက်အခြားရွေးချယ်စရာများနှင့်နှိုင်းယှဉ်ပါက Lugao Power ၏ကုန်ထုတ်လုပ်မှုအားသာချက်များသည် မြင်သာထင်သာရှိပြီး တိုင်းတာနိုင်သည်-

Guide-Track Tolerance Control- ကျွန်ုပ်တို့သည် အံဆွဲယန္တရားကွာဟချက်ကို ±0.5mm (စက်မှုလုပ်ငန်းတွင် အသုံးများသော ≥±1.0mm) တွင် ထိန်းသိမ်းထားပါသည်။ ဤပိုတင်းကျပ်သောသည်းခံမှုသည် လည်ပတ်နေစဉ်အတွင်း အံဆွဲကို တုန်ခါခြင်း သို့မဟုတ် လျော့ရဲခြင်းမှ ကာကွယ်ပေးပြီး မူလအဆက်အသွယ်ဟောင်းနွမ်းမှုနှင့် အပူလွန်ကဲခြင်း၏ အဓိကအကြောင်းရင်းကို တိုက်ရိုက်ဖယ်ရှားပေးပါသည်။

Silver-Plated Primary Connectors များ- plug-in အဆက်အသွယ်အားလုံးကို ကြေးနီသတ္တုစပ်ဖြင့် ဖန်တီးထားပြီး ≥6μm အထူရှိသော ငွေရောင်အလွှာဖြင့် အပြီးသတ်ပါသည်။ Silver ၏ နိမ့်ကျသော ထိတွေ့မှု ခံနိုင်ရည် နှင့် အလွန်ကောင်းမွန်သော ဓာတ်တိုးဆန့်ကျင် ဂုဏ်သတ္တိ များသည် ချိတ်ဆက်သည့် နေရာများတွင် ပါဝါဆုံးရှုံးမှု သိသိသာသာ လျော့ကျစေပြီး GCS Draw-out အမျိုးအစား Low Voltage Panel Switchgear ၏ ရေရှည် အပူတည်ငြိမ်မှုနှင့် စွမ်းအင် ထိရောက်မှု တို့ကို မြှင့်တင်ပေးပါသည်။

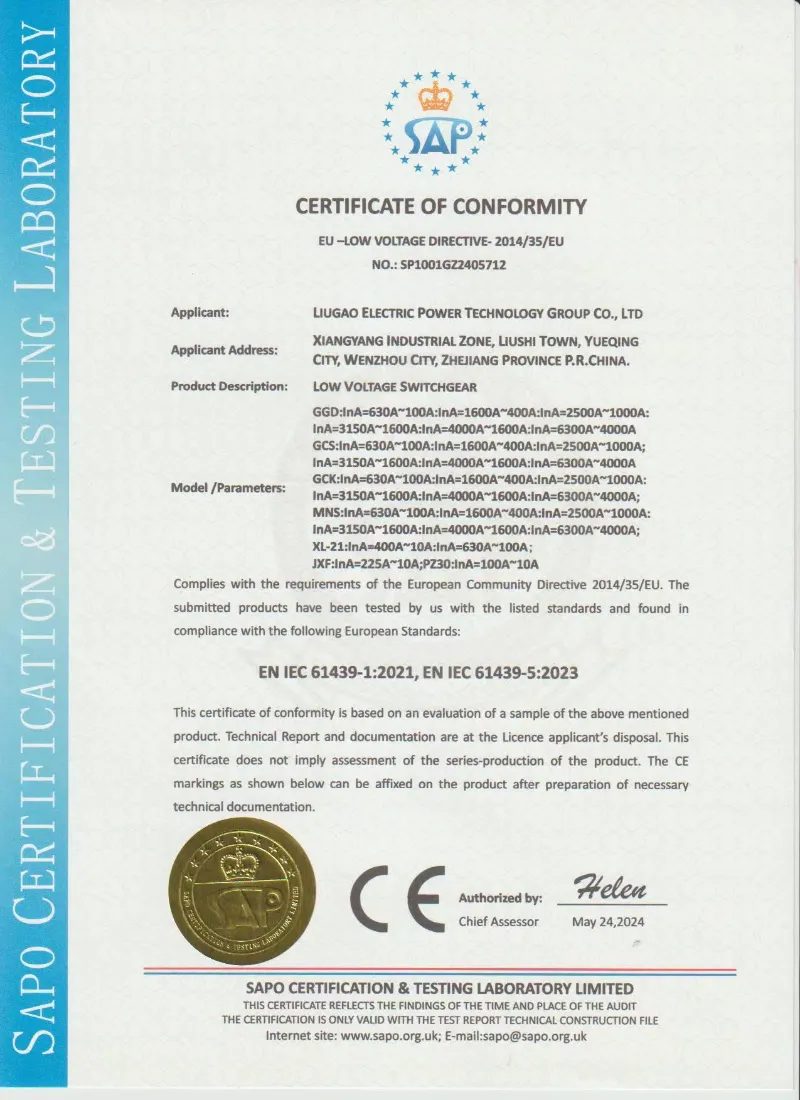

လက်မှတ်နှင့် အရည်အသွေးအာမခံချက်

Lugao သည် ပရောဂျက်နည်းပညာလိုအပ်ချက်များနှင့် IEC 61439-1/2 နှင့် GB/T 7251 ကဲ့သို့သော သက်ဆိုင်သည့် ဗို့အားနိမ့် switchgear စံနှုန်းများနှင့်အညီ GCS ဆွဲထုတ်သည့် အမျိုးအစား ဗို့အားနိမ့် switchgear ကို ထုတ်လုပ်ပါသည်။ အတည်ပြုထားသော နည်းပညာဆိုင်ရာ သဘောတူညီချက်အရ တင်ပို့ခြင်းမပြုမီ ပုံမှန်စစ်ဆေးခြင်းနှင့် စမ်းသပ်ခြင်းအစီရင်ခံစာများကို ပေးနိုင်ပါသည်။

• IEC 61439-1/2 အခြေခံ ဒီဇိုင်းနှင့် စမ်းသပ်ခြင်း။
• GB/T 7251 အခြေခံထုတ်လုပ်ခြင်းနှင့်စစ်ဆေးခြင်း။
• ပါဝါကြိမ်နှုန်းခံနိုင်ရည်စမ်းသပ်မှု
• လျှပ်ကာခံနိုင်ရည်စမ်းသပ်မှု
• အံဆွဲယူနစ်များအတွက် စက်ပိုင်းဆိုင်ရာ လုပ်ဆောင်ချက် စမ်းသပ်ခြင်း။
• Interlock လုပ်ဆောင်မှုစစ်ဆေးခြင်း။
• ဆင့်ပွားဝါယာကြိုးနှင့် လုပ်ဆောင်ချက်ဆိုင်ရာ စမ်းသပ်မှု
• Busbar ချိတ်ဆက်မှု torque စစ်ဆေးခြင်း။
• တင်ပို့ခြင်းမပြုမီ ပုံမှန်စစ်ဆေးမှုအစီရင်ခံစာ
• စက်ရုံစစ်ဆေးရေးဓာတ်ပုံများ တောင်းဆိုချက်အရ ရနိုင်ပါသည်။



ထုပ်ပိုးခြင်း၊ ပို့ဆောင်ခြင်းနှင့် အရောင်းအပြီးဝန်ဆောင်မှု

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း-

GCS Draw-out အမျိုးအစားတစ်ခုစီကို Low Voltage Panel Switchgear သည် စိုစွတ်မှုနှင့် ဖုန်မှုန့်များကို ဖယ်ရှားရန် PE ဖလင်ဖြင့် ဦးစွာထုပ်ပိုးထားပြီး၊ ထို့နောက် စတီးလ်ကြိုးများဖြင့် အားဖြည့်ထားသော လေးလံသော သစ်သားသေတ္တာများတွင် ထုပ်ပိုးထားသည်။ ကျွန်ုပ်တို့သည် ထိခိုက်လွယ်သော အီလက်ထရွန်နစ် အစိတ်အပိုင်းများနှင့် ဖြတ်သန်းမှုဆိုင်ရာ ထိခိုက်ပျက်စီးမှုများကို ကာကွယ်ရန်အတွက် လေဟာနယ်အလုံပိတ်ထုပ်ပိုးမှုကို အသုံးပြုပါသည်။ သင့်ရင်းနှီးမြှုပ်နှံမှုကို အပြည့်အဝကာကွယ်ရန် ကမ္ဘာ့ထိပ်တန်းရေကြောင်းအာမခံကုမ္ပဏီများမှ အာမခံထားသော 20GP/40HQ ကွန်တိန်နာများမှတစ်ဆင့် ပို့ဆောင်မှုမှာ စံသတ်မှတ်ချက်ဖြစ်သည်။




အရောင်းအပြီးဝန်ဆောင်မှု-

Lugao Power Co., Ltd. သည် လုပ်ငန်းစတင်သည့်နေ့မှစ၍ အလုံးစုံအာမခံချက် (သို့) ပေးပို့သည့်နေ့မှ 18 လအထိ ပေးဆောင်ပါသည်။ ကျွန်ုပ်တို့၏ဝန်ဆောင်မှုတွင် 24/7 နည်းပညာဆိုင်ရာ hotline ပံ့ပိုးမှု၊ အဝေးထိန်းဗီဒီယိုလမ်းညွှန်ချက်နှင့် လိုအပ်သည့်အခါတွင် လက်မှတ်ရအင်ဂျင်နီယာများထံမှ ဆိုက်တွင်းဝန်ဆောင်မှုများ ပါဝင်သည်။ ပုံမှန်လည်ပတ်မှုအခြေအနေများအောက်တွင် စွမ်းဆောင်ရည်ချို့ယွင်းမှုများရှိပါက ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးအစိတ်အပိုင်းများကို အခမဲ့ဆောင်ရွက်ပေးပါသည်။




ဖောက်သည်အမေးနှင့်အဖြေများ

မေး- GCS Draw-out အမျိုးအစား Low Voltage Panel Switchgear သည် ကျွန်ုပ်၏ လက်ရှိ ဘတ်စ်ကားလမ်းကြောင်းစနစ်နှင့် ကိုက်ညီမှုရှိပါသလား။

A: ဟုတ်ကဲ့၊ လိုက်ဖက်ညီမှုကို တင်းတင်းကျပ်ကျပ် စောင့်ကြည့်ပါတယ်။ သင်၏ အထက်ပိုင်း transformer နှင့် downstream busway interfaces များနှင့် စုံလင်စွာ ချိန်ညှိရန် ဤ GCS Draw-out အမျိုးအစား Low Voltage Panel Switchgear ၏ connection riser flanges များကို configure လုပ်ပါသည်။ ကျေးဇူးပြု၍ ကျွန်ုပ်တို့သည် ချိတ်ဆက်မှုအချက်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်စေရန် နည်းပညာအတည်ပြုအဆင့်အတွင်း သင့်ဆိုဒ်တွင် switchgear အပြင်အဆင်ပုံများကို ပေးပါ။




မေး- လည်ပတ်နေစဉ်အတွင်း အံဆွဲတစ်ခုပျက်သွားရင် ဘာဖြစ်မလဲ။ အပြည့်အဝပိတ်ခြင်းမရှိဘဲ ၎င်းကို ပြင်နိုင်ပါသလား။

A- အတိအကျပြောရရင် လျှင်မြန်စွာ လဲလှယ်ခြင်းဟာ သူ့ရဲ့ အဓိက အားသာချက် ဖြစ်ပါတယ်။ သင်သည် အဆိုပါအထူးအကန့်အတွင်းရှိ circuit breaker ကို "Off" သို့ ချွတ်ယွင်းနေသောယူနစ်ကို ရုပ်သိမ်းပြီး တူညီသော အဆင့်သတ်မှတ်ထားသော အားလပ်ချိန်အတွင်း လျှောချလိုက်ပါ။ GCS Draw-out အမျိုးအစား Low Voltage Panel Switchgear သည် ဆက်လက်လည်ပတ်နေပြီး မိနစ်ပိုင်းအတွင်း ပါဝါပြန်လည်ရရှိမည်ဖြစ်သည်။




မေး- busbar chamber တွင် ပြုပြင်ထိန်းသိမ်းစဉ်တွင် arc flash ဖြစ်ရပ်များကို သင်မည်သို့ကာကွယ်မည်နည်း။

ဖြေ- လုံခြုံရေးက အဓိကပါ။ ပင်မနှင့် ဌာနခွဲ busbar အပိုင်းများကို အပြည့်အဝ ပိုင်းခြားထားသည်။ ကျွန်ုပ်တို့သည် ဆွဲထုတ်ယူနစ်အခန်းနှင့် ဒေါင်လိုက်ဘတ်စ်ဘားခန်းကြားတွင် အကာအရံအတားအဆီးများကို တပ်ဆင်ပါသည်။ busbar အပိုင်းကို ဝင်ရောက်သည့်အခါ၊ ကပ်လျက်လုပ်ဆောင်နိုင်သော ယူနစ်အားလုံးကို "ချိတ်ဆက်မှုဖြုတ်/စမ်းသပ်ခြင်း" အနေအထားတွင် သော့ခတ်ထားနိုင်သည်။
