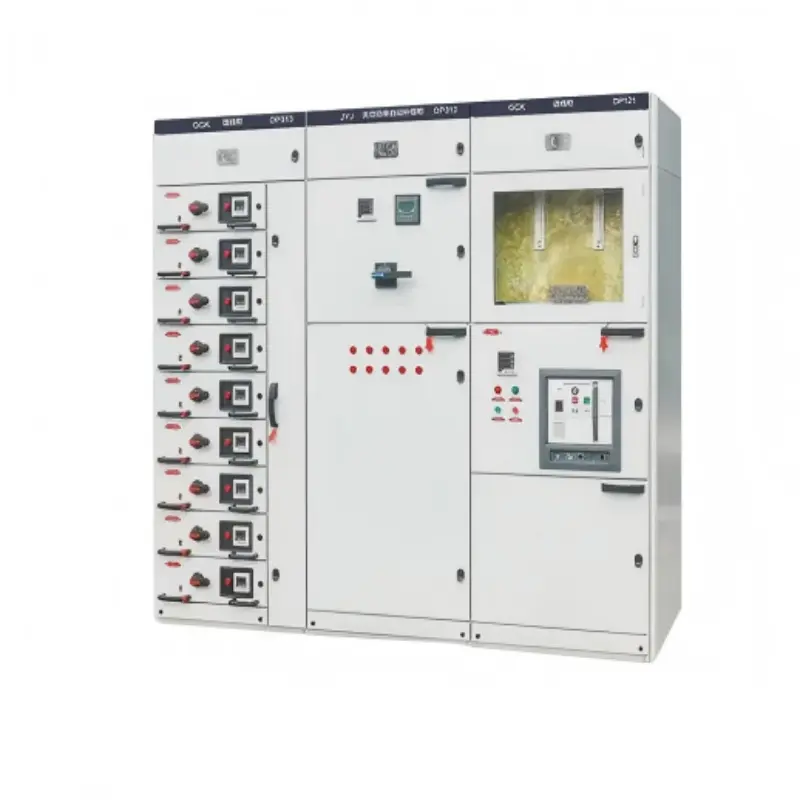

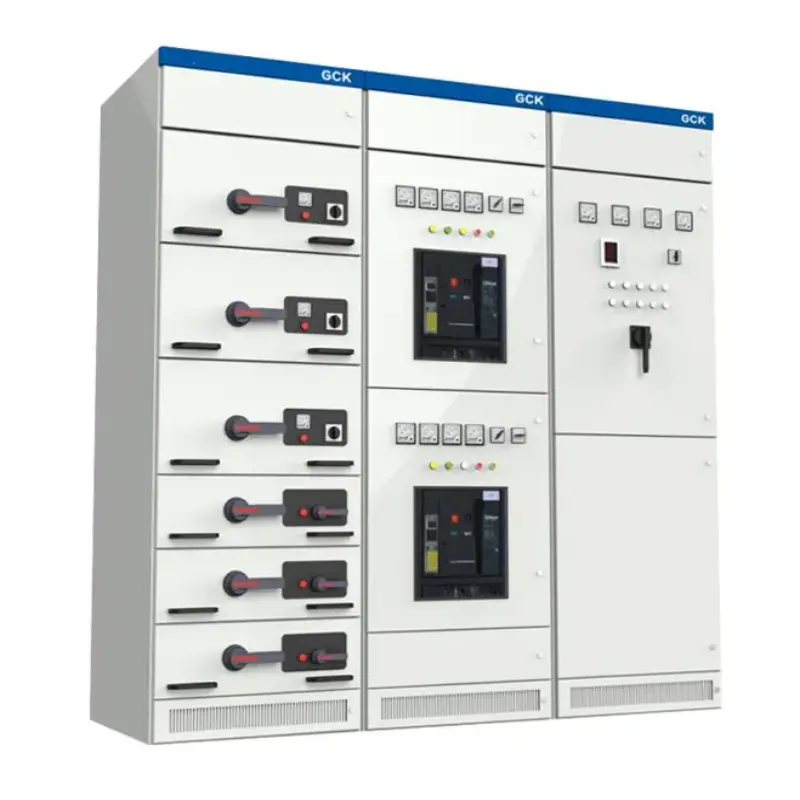

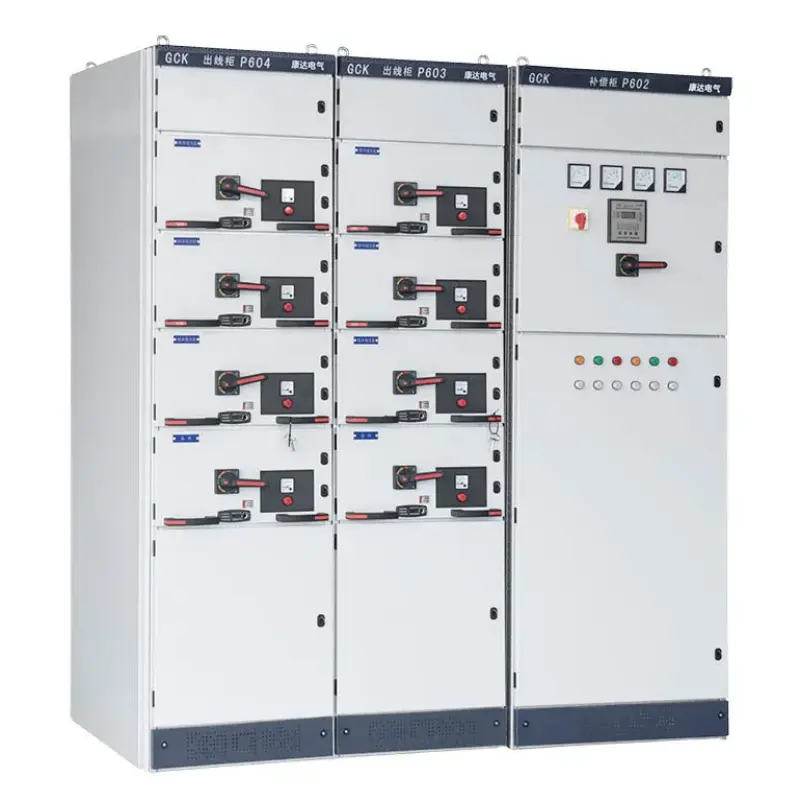

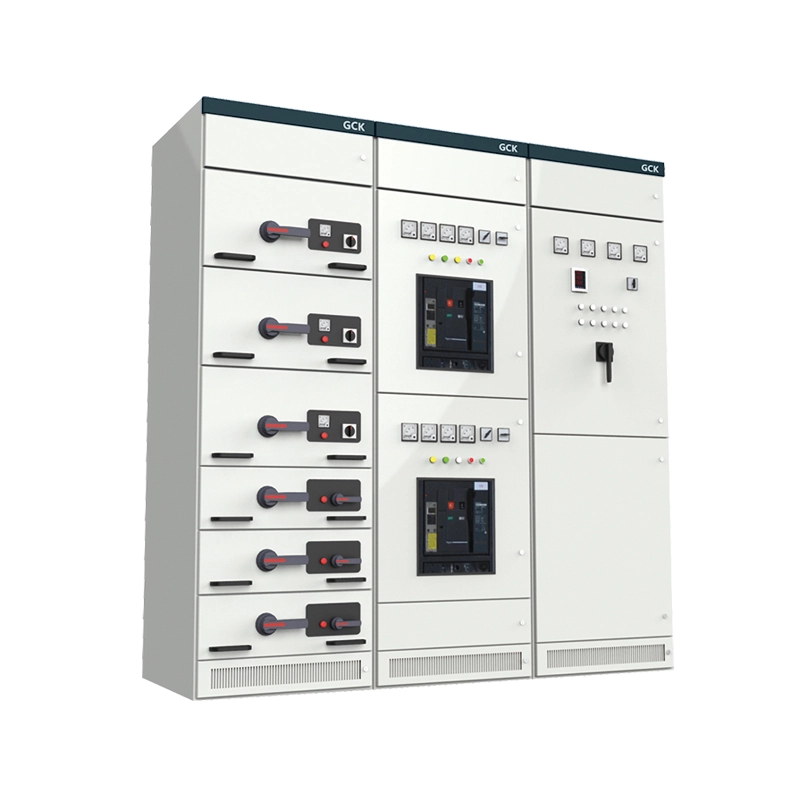

GCK C-profile Assembly Economical Switch Cabinet

GCK C-profile assembly သည် Economical Switch Cabinet တစ်ခုဖြစ်သည်။ဗို့အားနိမ့် (690V အထိ) အလုံပိတ်ခလုတ်bolted C-profile သံမဏိဘောင်ကို အသုံးပြု. C-profiles များသည် 25mm modular hole grid ပါ၀င်သော အအေးခံထားသော၊ လိပ်ထားသော၊ ကြိုတင်အပေါက်ဖောက်ထားသော သွပ်ရည်စတီးချန်နယ်များဖြစ်ပြီး ဂဟေဆော်ခြင်း သို့မဟုတ် အထူးကိရိယာများမလိုအပ်ဘဲ စည်းဝေးနိုင်စေသည်။

ဒီထုတ်ကုန်ကဘာလုပ်တာလဲ။

● ဓာတ်အားဖြန့်ဖြူးခြင်း – ပင်မအဝင်အရင်းအမြစ်မှ ပါဝါအား feeders များ၊ မော်တာများ၊ မီးချောင်းများ နှင့် အခြားဝန်များထံသို့ လုံခြုံစွာ ပို့ဆောင်ပေးပါသည်။

● Drawer လုပ်ဆောင်ချက် – ပင်မဘတ်စ်ဘားသည် အသက်ရှင်နေချိန်တွင် လဲလှယ်နိုင်သော အိမ်များတွင် ထုတ်ယူနိုင်သော အံဆွဲများ (ဆားကစ်ဘရိတ်ကာများ၊ အဆက်အသွယ်များ၊ ပျော့ပျောင်းသောစဖွင့်သူများ) တို့ကို နေအိမ်များတွင် ထားရှိကာ စက်ရပ်ချိန်ကို လျှော့ချပေးသည်။

● ဆိုက်ပေါ်တွင် ပြန်လည်ဖွဲ့စည်းခြင်း – အဆုံးအပြားများကို ဖြုတ်ထုတ်ခြင်း၊ ကုတင်အသစ်များပေါ်တွင် သော့ခတ်ခြင်းနှင့် ရိုးရှင်းသောသေတ္တာများဖြင့် ဘတ်စ်ဘားများကို တိုးချဲ့ခြင်းဖြင့် အပိုင်းများကို အလွယ်တကူ ထည့် သို့မဟုတ် ရွှေ့ပါ။

● ကာကွယ်ခြင်းနှင့် အထီးကျန်ခြင်း – စက်ပိုင်းဆိုင်ရာ သော့ခတ်မှုများ၊ တံခါးပိတ်များနှင့် ခွဲခြားသတ်မှတ်နိုင်သော ပုံစံ (ပုံစံ 2b၊ 3b သို့မဟုတ် 4b) တို့ကို ပံ့ပိုးပေးပါသည်။

စိတ်ကြိုက်ရွေးချယ်စရာများ

အနှစ်သာရအားဖြင့်၊ ဤကက်ဘိနက်သည် ခေတ်မီဆွဲထုတ်မှုကို ပေးသည်။switchgearလုပ်ဆောင်နိုင်စွမ်း - လုံခြုံသောထိန်းသိမ်းမှု၊ မြင့်မားသောသိပ်သည်းဆနှင့် မော်ဂျူလာစနစ် — ဝင်ခွင့်အဆင့်စျေးနှုန်းဖြင့်။ အသေးစားနှင့် အလတ်စားစက်မှု စက်ရုံများ၊ စီးပွားရေး အဆောက်အအုံများ၊ အခြေခံအဆောက်အဦ ပရောဂျက်များနှင့် အရည်အသွေးကို အလျှော့အတင်း မပေးနိုင်သော ဘတ်ဂျက်ဖြင့် ပြန်လည် ပြုပြင်ခြင်းများအတွက် စံပြဖြစ်ပါသည်။

ထုတ်ကုန် ကန့်သတ်ချက်များ (သတ်မှတ်ချက်)

အောက်တွင် GCK C-profile တပ်ဆင်ခြင်း Economical Switch Cabinet အတွက် အဓိက နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များဖြစ်သည်။ တန်ဖိုးများသည် စံသတ်မှတ်ချက်များပေါ်တွင် အခြေခံပြီး သီးခြားပရောဂျက်လိုအပ်ချက်များအတွက် စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။

ထုတ်ကုန်အင်္ဂါရပ်များနှင့် အပလီကေးရှင်းများ (အမေးအဖြေပုံစံ)

GCK C-profile တပ်ဆင်ခြင်း Economical Switch Cabinet သည် ၎င်း၏ထူးခြားသောစီးပွားရေး၊ ပြောင်းလွယ်ပြင်လွယ်နှင့် သက်သေပြထားသောစွမ်းဆောင်ရည်ပေါင်းစပ်မှုကြောင့် ထင်ရှားသည်။ အောက်တွင် ကျွန်ုပ်တို့သည် ၎င်း၏အင်္ဂါရပ်များနှင့် သင့်လျော်သော အပလီကေးရှင်းများအကြောင်း ဖောက်သည်များမေးလေ့ရှိသော မေးခွန်းများကို ဖြေကြားပေးပါသည်။

Q1: C-profile ဒီဇိုင်းသည် welded switchgear ထက် မည်သည့်အရာက ပိုသက်သာသနည်း။

A- အကြောင်းရင်းသုံးခု- (1) Bolt-together frame သည် စျေးကြီးသော ဂဟေဆက်ခြင်းများကို ဖယ်ရှားပေးသည်။ (2) 25mm ဇယားကွက်ကို ကြိုတင်အပေါက်ဖောက်ပြီး စိတ်ကြိုက်တူးဖော်မှုကို ဖယ်ရှားသည်။ (၃) ပျက်စီးနေသော ပရိုဖိုင်များကို ဘောင်တစ်ခုလုံးမဟုတ်ဘဲ တစ်ဦးချင်း အစားထိုးနိုင်သည်။ GCK C-profile တပ်ဆင်မှု Economical Switch Cabinet ကို သင်ဝယ်ယူသောအခါ၊ အင်ဂျင်လွန်ကဲခြင်းမဟုတ်ဘဲ တန်ဖိုးအတွက် သင်ပေးချေသည်။

Q2: bolted တည်ဆောက်ပုံသည် စက်မှုပတ်ဝန်းကျင်အတွက် ခိုင်လုံမှုရှိပါသလား။

A: ဟုတ်ပါတယ်။ မှန်ကန်စွာ torqued (M8:18Nm၊ M10:35Nm)၊ ၎င်းသည် IEC 61439-2 နှင့် ကိုက်ညီပြီး အမြဲတမ်း ပုံပျက်ခြင်းမရှိဘဲ 50kA တာတိုပတ်လမ်းအား ခံနိုင်ရည်ရှိသည်။ ပြင်းထန်သောတုန်ခါမှုများအတွက် (ဥပမာ၊ တံဆိပ်တုံးထုခြင်း သို့မဟုတ် သင်္ဘောများ) အတွက် ကျွန်ုပ်တို့၏ ဂဟေဆော်ရန် အကြံပြုအပ်ပါသည်။MNS စီးရီး. စက်မှု/လုပ်ငန်းသုံးဆိုက်များ၏ 95% အတွက်၊ GCK C-profile သည် လုံလောက်သည်ထက်ပိုပါသည်။

Q3: သွပ်ရည်စိမ်ခြင်းအချောထည်သည် အမှုန့်အပေါ်ယံပိုင်းနှင့် မည်သို့နှိုင်းယှဉ်သနည်း။

A- အပေါက်များပါ၀င်သော မျက်နှာပြင်များအားလုံးကို အပေါက်များ ဖောက်ပြီးသောအခါ - တူညီသော ≥65μm သွပ်အလွှာဖြင့် ဖုံးအုပ်ထားသည်။ စိုစွတ်သောပတ်ဝန်းကျင် (ဥပမာ၊ ရေသန့်စင်ခြင်း၊ အထည်အလိပ်ကြိတ်စက်များ) တွင် အမှုန်အမွှားများကို စွမ်းဆောင်ရည်ထက် သာလွန်သောအခါတွင် ၎င်းသည် အစိုဓာတ်စိမ့်ဝင်သည့်အခါ ကွဲသွားခြင်း သို့မဟုတ် ပုပ်သွားခြင်း မရှိပါ။ အရောင်လိုအပ်ပါက အမှုန့်ကို သွပ်ရည်စိမ်ထားသော အလွှာပေါ်တွင် လိမ်းနိုင်ပါသည်။

Q4- အသုံးအများဆုံး အပလီကေးရှင်းအခြေအနေတွေက ဘာတွေလဲ။

A- ထောင်ပေါင်းများစွာသော ကမ္ဘာလုံးဆိုင်ရာ တပ်ဆင်မှုများအပေါ် အခြေခံ၍ GCK C-profile တပ်ဆင်ခြင်း Economical Switch Cabinet ကို မကြာခဏ အသုံးပြုလေ့ရှိသည်-

အသေးစားနှင့် အလတ်စားစက်မှုစက်ရုံများ- အစားအသောက်ပြုပြင်ခြင်း၊ ပလပ်စတစ်ပုံသွင်းခြင်း၊ သတ္တုထုတ်လုပ်ခြင်းနှင့် အထည်အလိပ်စက်များ

လုပ်ငန်းသုံးအဆောက်အအုံများ- ဈေးဝယ်စင်တာများ၊ ဟိုတယ်များနှင့် ရုံးခန်းများ

ရေနှင့်ရေဆိုးသန့်စင်ခြင်း- ဘုံဘိုင်စခန်းများ၊ ဆည်မြောင်းနှင့် ရေဆိုးထုတ်စနစ်များ

ပြန်လည်ပြုပြင်ရေး ပရောဂျက်များ- ခေတ်မီ ဆွဲထုတ်သည့် ခလုတ်ဂီယာများဖြင့် အဟောင်းပုံသေ ခလုတ်ဘုတ်များကို အစားထိုးခြင်း။

ယာယီဓာတ်အားတပ်ဆင်ခြင်း- ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များ၊ သတ္တုတွင်းစခန်းများနှင့် ဓာတ်အားပေးစနစ်များ

ထုတ်လုပ်မှုအသေးစိတ်နှင့် ယှဉ်ပြိုင်နိုင်သော အားသာချက်များ

ထုတ်လုပ်မှုအသေးစိတ် – GCK C-profile တပ်ဆင်မှုကို ကျွန်ုပ်တို့ မည်သို့တည်ဆောက်နည်း Economical Switch Cabinet

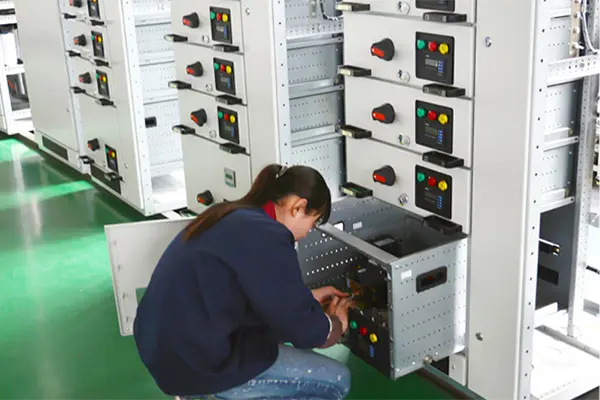

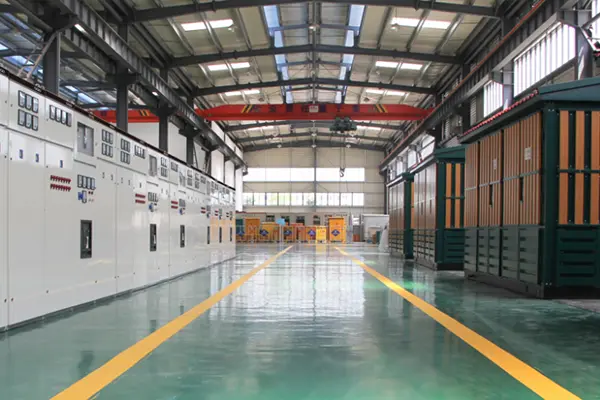

Lugao Power Co., Ltd. တွင်၊ ကျွန်ုပ်တို့သည် GCK C-profile တပ်ဆင်မှုတိုင်းကို လိုက်လျောညီထွေရှိမှု၊ တာရှည်ခံမှုနှင့် တပ်ဆင်ရလွယ်ကူမှုတို့ဖြင့် ထုတ်လုပ်ပါသည်။

1. C-profile ထုတ်လုပ်မှု-ဂျပန်-စံ Q235B 2.0mm သံမဏိ coil → CNC punch 25mm grid → အအေးပုံစံ C-shape (±0.3mm တိကျမှု) → အရှည်မှ ဖြတ်တောက်ခြင်း → hot-dip galvanized (≥65μm, ASTM A123)။

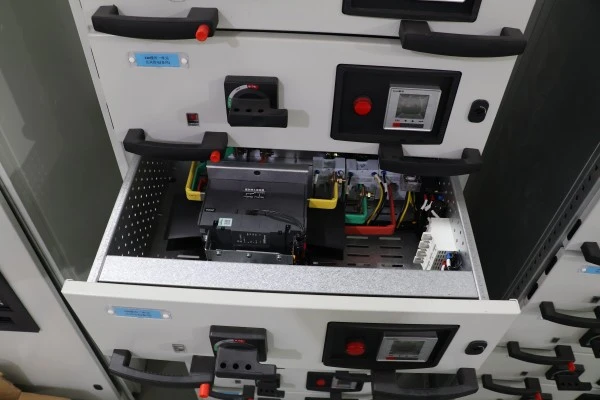

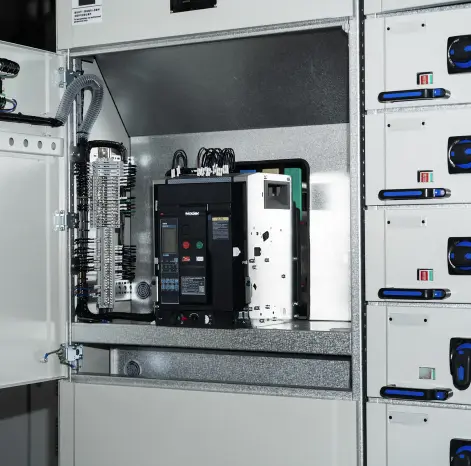

2. အံဆွဲ ပုခက်-ပါးချိုင့်များ နှင့် နိုင်လွန်ကြိတ်စက်များပါရှိသော 2.5mm သွပ်ရည်စတီးလ်။ အဒက်တာပြားမှတစ်ဆင့် 8E/2 မှ 24E အံဆွဲများကို လက်ခံသည်။ သော့ခလောက်ခတ်ထားသော သော့ခတ်ထားသော ခလုတ်သုံးရပ် (ချိတ်ဆက်/စမ်းသပ်/အထီးကျန်) စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်လော့ခ်။

3. အံဆွဲယူနစ်-1.5 မီလီမီတာ စတီးလ်ရှေ့ဘောင်၊ RAL 7035 အမှုန့်အဖုံးအုပ်၊ လေဆာထွင်းထားသော တံဆိပ်။ O/I အညွှန်းဖြင့် ကိုင်တွယ်ပါ။ မူလအဆက်အသွယ်များ- ငွေရောင်ချထားသည့် ကြေးနီ (≥10μm)၊ နွေဦးပေါက်သော tulip ဒီဇိုင်း။ ဒုတိယဝါယာကြိုး- နံပါတ်တပ်ထားသော ferrules ပါရှိသော 2.5mm² PVC ကြေးနီဝါယာကြိုး။ စက်ရုံသည် အဆက်ပြတ်မှု၊ လျှပ်ကာနှင့် စက်ပိုင်းဆိုင်ရာ လည်ပတ်မှုအတွက် စမ်းသပ်ထားသည်။

4. Busbar စနစ်-ETP ကြေးနီ (98% IACS)၊ ငွေရောင်ချထားသည့် အဆစ်များသည် 35-40Nm အထိ torque လုပ်သည်။ Busbar များသည် 500mm တိုင်း (ပုံမှန် 800mm ထက် ပိုတင်းကျပ်သည်)။ ဒေါင်လိုက် busbar များသည် bolted copper လင့်များမှတဆင့် ချိတ်ဆက်သည်။

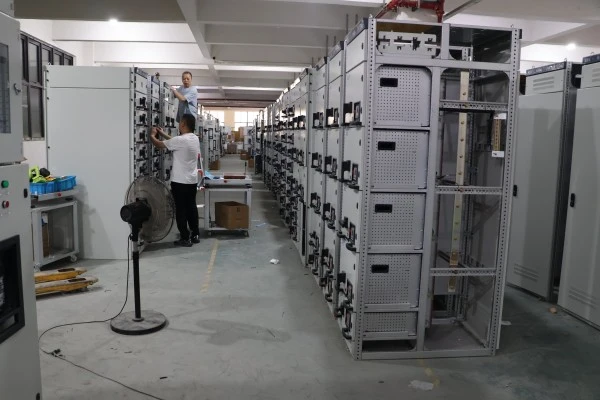

5. စည်းဝေးပွဲနှင့် စမ်းသပ်ခြင်း-Torque-ထိန်းချုပ်ထားသော တပ်ဆင်မှု။ စမ်းသပ်ထားသော ယူနစ်တစ်ခုစီသည်- dielectric (2.5kV/1min)၊ အဆက်ပြတ်မှု၊ စက်ပိုင်းဆိုင်ရာ အပြန်အလှန်ချိတ်ဆက်မှု၊ နှင့် 1.1x အဆင့်သတ်မှတ်ထားသော လက်ရှိတွင် အပူချိန်မြင့်တက်ခြင်း။ စက်ရုံစမ်းသပ်မှုအစီရင်ခံစာပါရှိသည်။

အရောင်းအပြီးဝန်ဆောင်မှု - တစ်နှစ်အာမခံ

အာမခံကာလ-ပို့ဆောင်သည့်နေ့မှစ၍ ၁၂ လဖြစ်သော်လည်း ပို့ဆောင်သည့်နေ့မှ ၁၈ လထက် မပိုရ။

အကျုံးဝင်သည်- အပါအဝင် ထုတ်လုပ်မှု ချို့ယွင်းချက်အားလုံး-

● အဆင့်သတ်မှတ်စက်မှုဝန်အောက်တွင် C-profile ပုံပျက်ခြင်း။

● Drawer interlock ချွတ်ယွင်းမှု (မမှန်ကန်သောထည့်သွင်းခြင်း သို့မဟုတ် ဆုတ်ခွာခြင်းကို တားဆီးရန် ပျက်ကွက်ခြင်း)

● အာမခံကာလအတွင်း 0.5mm ကျော်လွန်သော ပင်မအဆက်အသွယ်ဝတ်ဆင်ခြင်း။

● စက်ရုံတွင် တပ်ဆင်ခြင်းကြောင့် ဖြစ်ပေါ်လာသော အလယ်တန်း ဝိုင်ယာကြိုးများ ချို့ယွင်းချက်များ သို့မဟုတ် ပြတ်တောက်မှုများ

● သွပ်ရည်စိမ်ထားသော အပေါ်ယံအခွံခွာခြင်း (ပြင်ပပွန်းပဲ့ခြင်း မရှိပါ)

အကျုံးမဝင်သော အရာ- မသင့်လျော်သော တပ်ဆင်ခြင်း၊ ခွင့်ပြုချက်မရှိဘဲ ပြုပြင်မွမ်းမံခြင်း၊ တံဆိပ်ပြား အဆင့်သတ်မှတ်ခြင်းထက် ကျော်လွန်လုပ်ဆောင်ခြင်း၊ ရုပ်ပိုင်းဆိုင်ရာ ထိခိုက်မှု၊ အမိန့်အရ သတ်မှတ်ထားခြင်းမရှိသော ဓာတုထိတွေ့မှုမှ ချေးယူခြင်း၊ သို့မဟုတ် အင်အားကြီးခြင်း (မိုးကြိုး၊ ရေကြီး၊ မီး၊ စသည်)။

တုံ့ပြန်မှု ကတိကဝတ်-

● အဝေးထိန်းနည်းပညာပံ့ပိုးမှု-အီးမေးလ်၊ WhatsApp သို့မဟုတ် ဗီဒီယိုခေါ်ဆိုမှုမှတစ်ဆင့် အလုပ်ချိန် ၈ နာရီအတွင်း။

● အပိုပစ္စည်း ပို့ဆောင်ခြင်း-အာမခံတောင်းဆိုမှုများအတွက် 48 နာရီအတွင်း (Standard courier)။

ပို့ဆောင်မှုတိုင်းတွင် ပေးဆောင်ထားသော စာရွက်စာတမ်းများ-

1. စက်ရုံစမ်းသပ်မှုအစီရင်ခံစာ (dielectric၊ အဆက်ပြတ်မှု၊ အပူချိန်မြင့်တက်မှု)

2. စည်းဝေးပွဲပုံဆွဲခြင်းနှင့် မျဉ်းတစ်ကြောင်းပုံဆွဲခြင်း။

3. အံဆွဲတစ်ခုစီ၏ အဆင့်သတ်မှတ်ချက်နှင့် လုပ်ဆောင်ချက်များကို စာရင်းပြုစုထားသော အံဆွဲအချိန်ဇယား

4. ဆိုဒ်တွင်ပြန်လည်တပ်ဆင်ခြင်းအတွက် torque သတ်မှတ်ချက်စာရွက် (KD အော်ဒါများ)

5. လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုလမ်းညွှန်
