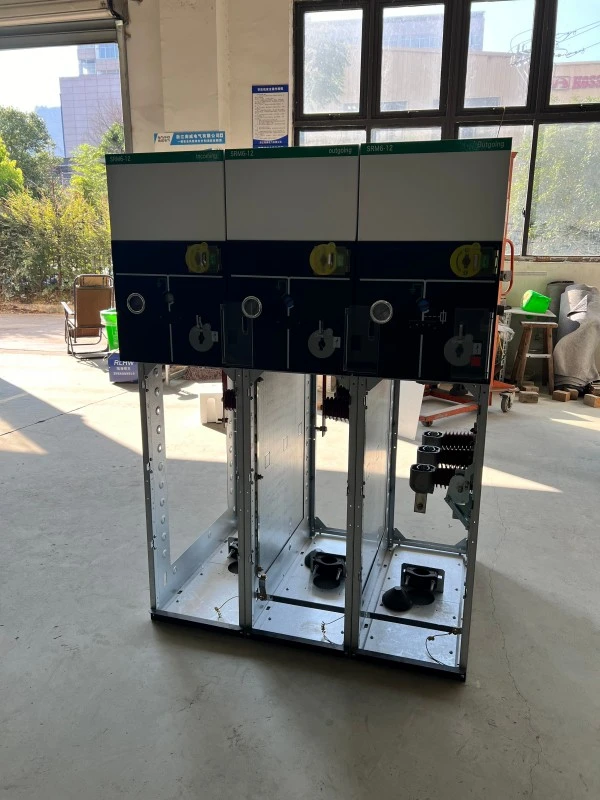

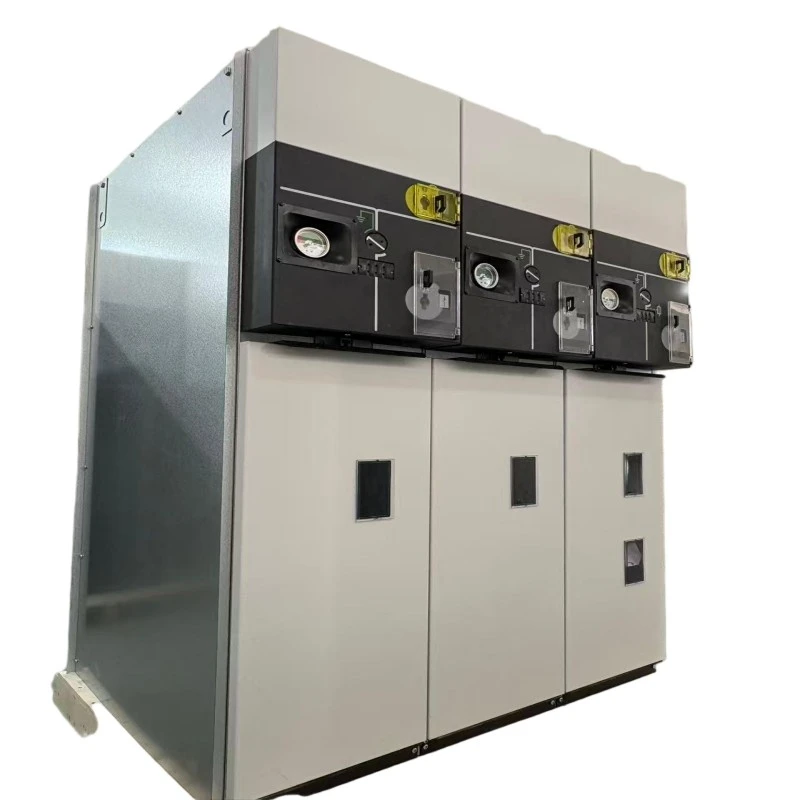

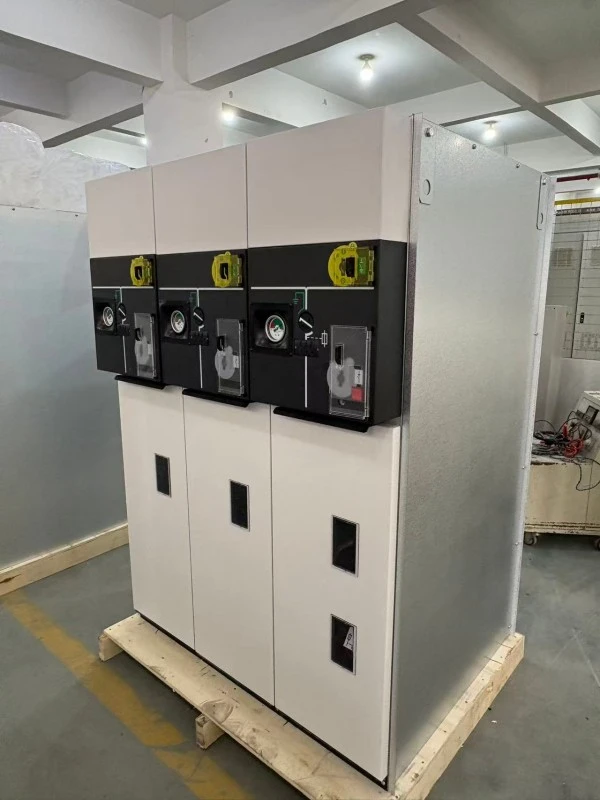

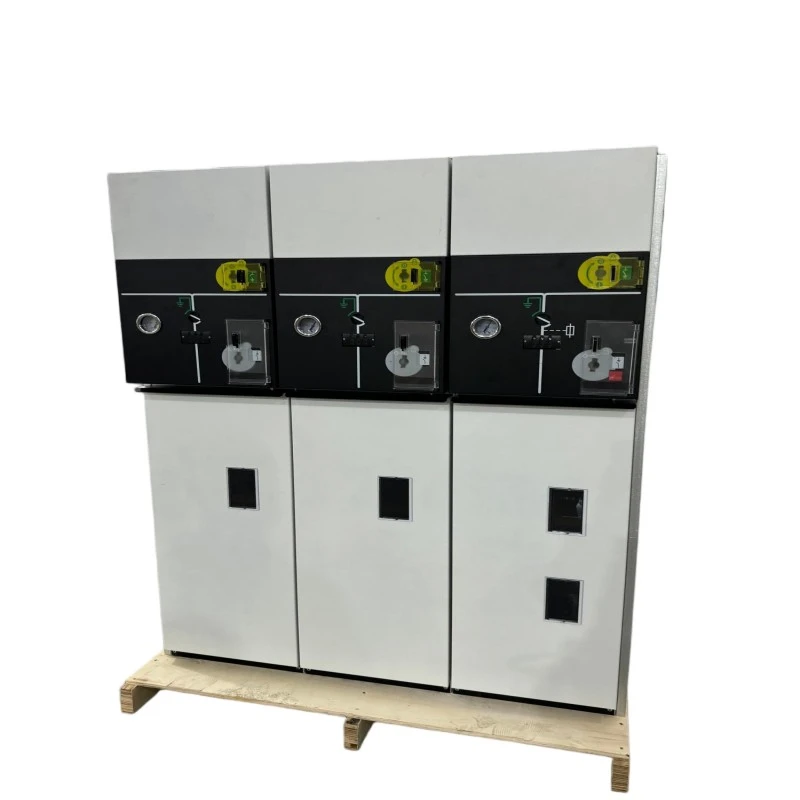

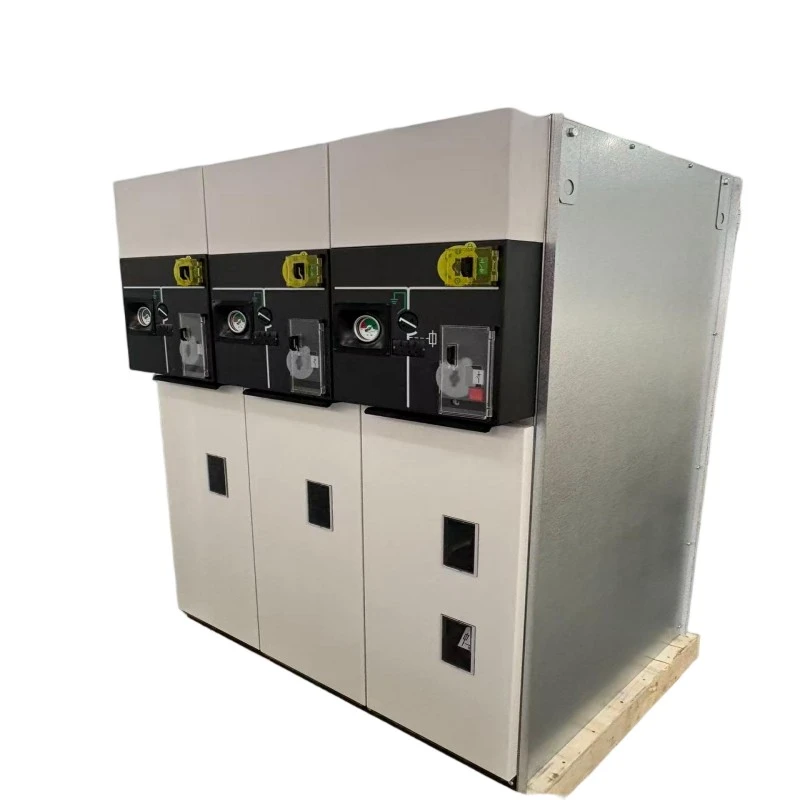

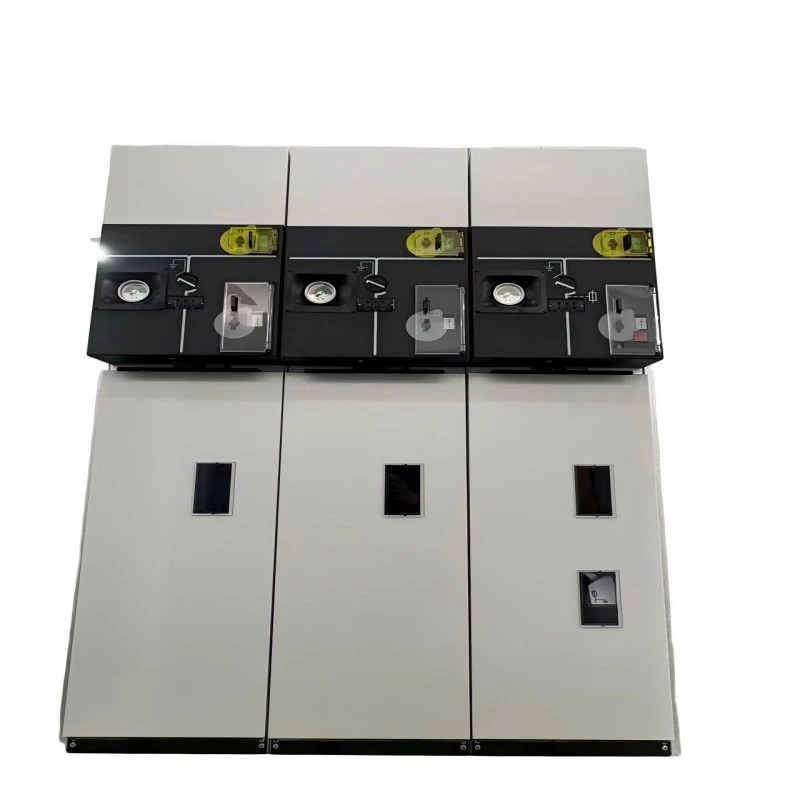

HXGN Air-insulated Sealed Ring ပင်မယူနစ်

"H" — box-type enclosure၊

"X" — လက်စွပ်ကွန်ရက်၊

"G" — လေကာ လျှပ်ကာ၊

"N" — အိမ်တွင်း

HXGN Air-insulated Sealed Ring Main Unit 6kV–24kV ring main နှင့် radial distribution စနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသော သတ္တု-အလုံပိတ်ခလုတ်ခလုတ်။ မတူပါ။SF6-လျှပ်ကာRMUs၊ ဤယူနစ်သည် လေကို ပင်မ dielectric ကြားခံအဖြစ် အသုံးပြုကာ၊ အလုံပိတ်၊ ဖုန်မှုန့်ကာကွယ်ထားသော သတ္တုပုံးတစ်ခုတွင် အသက်ရှင် အစိတ်အပိုင်းအားလုံးကို ဖုံးအုပ်ထားသည်။

အဲဒါဘာလုပ်တာလဲ။

1. ဒုတိယဖြန့်ဖြူးမှုတွင် ပါဝါကွင်းများကို ချိတ်ဆက်ပြီး သီးခြားခွဲထုတ်ပါ။

2. load-break switches များနှင့် fuse ပေါင်းစပ်မှုများမှတစ်ဆင့် ဖြန့်ဖြူးရေးထရန်စဖော်မာများကို ကာကွယ်ပေးသည်။

3. ဘေးကင်းသော ထိန်းသိမ်းမှုများအတွက် မြင်သာသော သီးခြားကွာဟချက်များကို ပံ့ပိုးပေးသည်။

4. ဓာတ်ငွေ့-လျှပ်ကာပါသော ခလုတ်ဂီယာအတွက် စျေးသက်သာသော အစားထိုးတစ်ခုအဖြစ် ဆောင်ရွက်သည်။

HXGN Air-insulated Sealed Ring Main Unit ကို Application များတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။SF6 ဓာတ်ငွေ့မကြာခဏမြင်သာသောချိတ်ဆက်မှုဖြတ်တောက်ရန် လိုအပ်သည့်နေရာ သို့မဟုတ် ဘတ်ဂျက်ကန့်သတ်ချက်များသည် ဘေးကင်းလုံခြုံမှုကို ထိခိုက်မှုမရှိစေဘဲ သက်သေပြပြီး ရိုးရှင်းသောနည်းပညာကို ဦးစားပေးရန် ကန့်သတ်ထားသည်။

ကုန်ပစ္စည်းအကြောင်းအရာ

ကျွန်ုပ်တို့၏ HXGN Air-insulated Sealed Ring ပင်မယူနစ်သည် မျိုးဆက်သစ်လေကြောင်းလျှပ်ကာလက်စွပ် ပင်မယူနစ်ဖြစ်ပြီး ဓာတ်အားခွဲရုံများ၊ စက်မှုစက်ရုံများ၊ စီးပွားရေးအဆောက်အအုံများနှင့် ကျေးလက်ဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များတွင် အိမ်တွင်းတပ်ဆင်မှုအတွက် ဒီဇိုင်းထုတ်ထားသော မျိုးဆက်သစ်လေကြောင်းလျှပ်ကာကွင်းပင်မယူနစ်တစ်ခုဖြစ်သည်။ အဆင့်သတ်မှတ်ထားသော ဗို့အားသည် 6kV မှ 24kV အထိ၊ ပင်မဘတ်စ်ဘားများအတွက် 630A နှင့် fuse-protected transformer circuit များအတွက် 125A ဖြင့် အဆင့်သတ်မှတ်ထားသော လက်ရှိဖြစ်သည်။

အဓိကနည်းပညာဆိုင်ရာအင်္ဂါရပ်များ-

1. အဆင့်အကွာအဝေးနှင့် လျှပ်ကာအတားအဆီးများဖြင့် အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ထားသော လေအားလျှပ်ကာ

2. အလုံပိတ်အကာအရံဒီဇိုင်း (IP3X သို့မဟုတ် IP4X) ဖုန်မှုန့်များနှင့် ကြွက်များဝင်ရောက်မှုကို ကာကွယ်ပေးသည်။

3. မြင်သာသောချိုးဖြင့် 3- position load-break switch (ပိတ်/ဖွင့်/ earthed) သုံးခု

4. ထရန်စဖော်မာများအတွက် ပေါင်းစပ်လျှပ်စီးကြောင်း-ကန့်သတ်ဖျူးကာကွယ်ရေး (125A အထိ)

5. feeder အကာအကွယ်အတွက် ရွေးချယ်နိုင်သော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာ မော်ဂျူး

6. မမှန်ကန်သော လုပ်ဆောင်ချက်များကို ဟန့်တားသည့် စက်ပိုင်းဆိုင်ရာ သော့ခတ်မှုများ

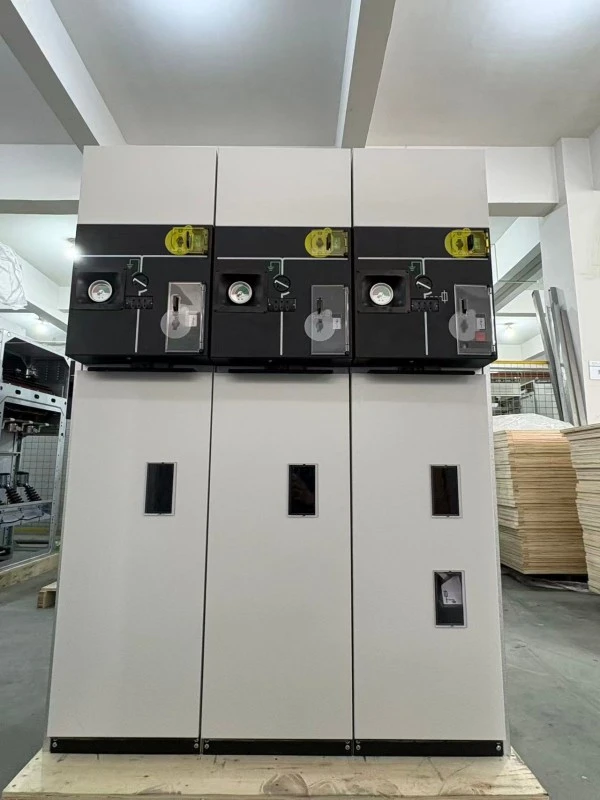

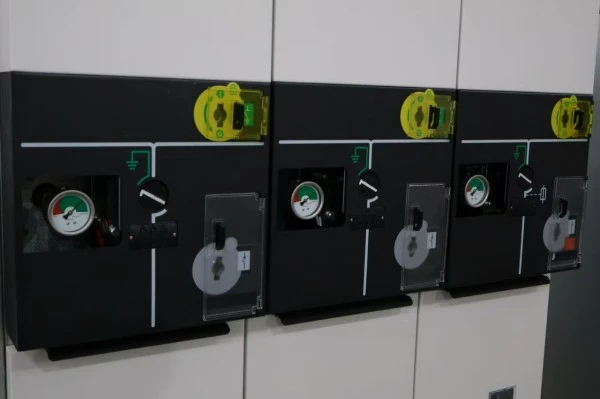

7. ရှေ့အကန့်သည် ရှင်းလင်းသောအနေအထားညွှန်ပြသည့်ဘတ်စ်ကားကိုတုပပါ။

HXGN Air-insulated Sealed Ring Main Unit သည် ပွင့်လင်းမြင်သာပြီး စစ်ဆေးရလွယ်ကူသော ဒီဇိုင်းကို ပေးဆောင်သည်--- အော်ပရေတာများသည် Load switch ၏ အဖွင့်အနေအထားကို မြင်သာစွာ အတည်ပြုနိုင်ပြီး ပြုပြင်ထိန်းသိမ်းမှုနှင့် လော့ခ်ချခြင်း/ tagout လုပ်ထုံးလုပ်နည်းများအတွင်း အလွန်တန်ဖိုးရှိသော အင်္ဂါရပ်တစ်ခုဖြစ်သည်။ တပ်ဆင်ခြင်း သို့မဟုတ် ဖျက်သိမ်းခြင်းအတွက် အထူးဂတ်စ်ကိုင်တွယ်ကိရိယာ မလိုအပ်ပါ။

ထုတ်ကုန် သတ်မှတ်ချက် (သတ်မှတ်ချက်)

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

အဓိကအင်္ဂါရပ်များ

● SF6 ကင်းစင်ပြီး ပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်မှု--- လေကိုသာ ကာရံအဖြစ် ဖန်လုံအိမ်ဓာတ်ငွေ့ ထုတ်လွှတ်ခြင်းမရှိပါ။

● မြင်သာသောချိုးဖျက်ခြင်း---Load-break ခလုတ်သည် ရှင်းရှင်းလင်းလင်းမြင်သာသော သီးခြားကွာဟချက်ကို ပံ့ပိုးပေးကာ ဘေးကင်းရေးလုပ်ငန်းစဉ်များကို ရိုးရှင်းစေသည်။

● ဖုန်မှုန့်များနှင့် ကြွက်များကို အလုံပိတ်ထားသည်--- အလုံပိတ်သည် IP3X သို့မဟုတ် IP4X နှင့် ကိုက်ညီပြီး လေ-လျှပ်ကာ ခလုတ်ဂီယာ ချို့ယွင်းမှု၏ ဘုံအကြောင်းရင်းများကို ကာကွယ်ပေးသည်။

● ကျစ်လစ်သောခြေရာ --- ယူနစ်အကျယ်မှာ ပုံမှန်အားဖြင့် 500---600 မီလီမီတာ၊ နေရာကန့်သတ်ထားသော မိုးလုံလေလုံဓာတ်အားခွဲရုံများအတွက် သင့်လျော်သည်။

● ကုန်ကျစရိတ်သက်သာခြင်း--- SF6 သို့မဟုတ် အစိုင်အခဲ-လျှပ်ကာ RMU များနှင့် နှိုင်းယှဉ်ပါက ကနဦးရင်းနှီးမြှုပ်နှံမှု နည်းပါးသည်။

● ရိုးရှင်းသောပြုပြင်ထိန်းသိမ်းမှု---ဓာတ်ငွေ့ဖိအားစောင့်ကြည့်ခြင်း သို့မဟုတ် ပြန်လည်ဖြည့်သွင်းခြင်းမလိုအပ်ပါ။ အမြင်အာရုံစစ်ဆေးခြင်း နှင့် အဆက်အသွယ် သန့်ရှင်းခြင်း သာဖြစ်သည်။

● အပြန်အလှန်သော့ခတ်ခြင်းဘေးကင်းရေး---စက်ပိုင်းဆိုင်ရာ သော့ခတ်မှုများသည် load switch ကိုပိတ်နေစဉ် မြေကြီးခလုတ်ကို ပိတ်ခြင်းမှ ကာကွယ်ပေးသည်။

လျှောက်လွှာအခြေအနေများ

● ကျေးလက်နှင့် မြို့နယ် ဓာတ်အားလိုင်း

● စက်မှုလုပ်ငန်းသုံးပစ္စည်းများ---စက်ရုံများ၊ သတ္တုတူးဖော်သည့်နေရာများ၊ ဘိလပ်မြေစက်ရုံများ (ဖုန်မှုန့်များကို အကာအကွယ်ဖြင့်)၊

● လုပ်ငန်းသုံးအဆောက်အအုံများ---စျေးဝယ်စင်တာများ၊ ရုံးခန်းများ၊ ဟိုတယ်များ

● အသေးစားမှ အလတ်စားခွဲရုံများ---6kV-24kV ဖြန့်ဖြူးရေးဆုံမှတ်များ

● ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်---သေးငယ်သော ရေအားလျှပ်စစ်၊ ဇီဝလောင်စာနှင့် နေရောင်ခြည် ဖြန့်ဝေမှု (အိမ်တွင်းတပ်ဆင်မှု)

● ပြန်လည်ဖြည့်တင်းခြင်း ပရောဂျက်များ--- ခေတ်မမီတော့သော လေ-လျှပ်ကာ ခလုတ်ဂီယာကို ခေတ်မီ အလုံပိတ်ယူနစ်များဖြင့် အစားထိုးခြင်း

အမေးအဖြေ

Q1- HXGN Air-insulated Sealed Ring ပင်မယူနစ်သည် ဘိလပ်မြေစက်ရုံများ သို့မဟုတ် စပါး silos ကဲ့သို့သော ဖုန်ထူသောပတ်ဝန်းကျင်တွင် မည်သို့လုပ်ဆောင်သနည်း။

A: အရမ်းကောင်းပါတယ်။ HXGN Air-insulated Sealed Ring Main Unit တွင် စံအဖြစ် IP3X အဆင့်သတ်မှတ်ထားသော အပြည့်အ၀ အလုံပိတ်အကာအရံပါရှိသည် (IP4X ရွေးချယ်နိုင်သည်)၊ ဆိုလိုသည်မှာ 2.5mm သို့မဟုတ် 1mm ထက်ကြီးသော ဖုန်မှုန့်များ မဝင်နိုင်ပါ။ ၎င်းသည် open-type air-insulated switchgear တွင်တွေ့ရလေ့ရှိသော ခြေရာခံခြင်းနှင့် flashover များကို တားဆီးပေးသည်။ ဖုန်ထူသောနေရာများအတွက် IP4X ဗားရှင်းကို အချိန်အပိုင်းအခြားအလိုက် ပြင်ပကက်ဘိနက်သန့်ရှင်းရေးနှင့်အတူ ကျွန်ုပ်တို့အကြံပြုပါသည်။

Q2- စိုထိုင်းဆများသော ကမ်းရိုးတန်းဒေသများတွင် လေကာကာကို စိတ်ချယုံကြည်နိုင်ပါသလား။

A: ဟုတ်ကဲ့၊ သင့်လျော်သောဒီဇိုင်းဖြင့်။ ကျွန်ုပ်တို့၏ HXGN Air-insulated Sealed Ring Main Unit သည် hydrophobic insulated barriers များနှင့် creepage distance ကို 240mm (12kV) နှင့် 360mm (24kV) အတွက် အသုံးပြုပါသည်။ ထို့အပြင်၊ အလုံပိတ်အကာအရံသည် စိုစွတ်သောလေလည်ပတ်မှုကို ဟန့်တားကာ၊ ရွေးချယ်နိုင်သော ငွေ့ရည်ဖွဲ့မှုဆန့်ကျင်သည့် အပူပေးကိရိယာများကို ကေဘယ်အကန့်တွင် တပ်ဆင်နိုင်သည်။ နှစ်စဉ် စိုထိုင်းဆ 90%+ ဖြင့် တောင်ပိုင်းကမ်းရိုးတန်းပြည်နယ်များတွင် ယူနစ်ရာပေါင်းများစွာကို အောင်မြင်စွာ ဖြန့်ကျက်ပြီးပါပြီ။

Q3- ဤထုတ်ကုန်သည် SF6 လျှပ်ကာ RMU နှင့် မည်သို့နှိုင်းယှဉ်သနည်း။

A- SF6 RMU သည် ပိုမိုကျစ်လျစ်ပြီး အပြည့်အ၀ အလုံပိတ်ဖြစ်သော်လည်း ဓာတ်ငွေ့ကိုင်တွယ်ရန် လိုအပ်ပြီး ကုန်ကျစရိတ်ပိုမိုမြင့်မားသည်။ HXGN Air-insulated Sealed Ring ပင်မယူနစ်သည် ပိုကြီးသော်လည်း ကမ်းလှမ်းသည်-

● နိမ့်သော ကနဦးဝယ်ယူမှုစျေးနှုန်း (ယေဘုယျအားဖြင့် ပုံစံဖွဲ့စည်းပုံနှင့် ပရောဂျက်လိုအပ်ချက်များအပေါ် မူတည်၍ နှိုင်းယှဉ်နိုင်သော SF6-လျှပ်ကာပါသော ဖြေရှင်းနည်းများထက် ယေဘုယျအားဖြင့် နည်းပါးသော ကနဦးရင်းနှီးမြှုပ်နှံမှုကို ပေးဆောင်ပါသည်။)

● ဓာတ်ငွေ့ယိုစိမ့်မှု စိုးရိမ်စရာမရှိပါ။

● ပိုမိုလုံခြုံသောထိန်းသိမ်းမှုအတွက် မြင်သာသောချိတ်ဆက်မှုပြတ်တောက်ခြင်း။

● ပိုမိုလွယ်ကူစွာ ဖယ်ရှားခြင်းနှင့် စွန့်ပစ်ခြင်း။

အလွန်အမင်း ကန့်သတ်ချက်များမရှိဘဲ ဘဝစက်ဝန်းကုန်ကျစရိတ်နည်းပါးခြင်းနှင့် ပတ်ဝန်းကျင်ထိခိုက်မှုကို ဦးစားပေးသည့် သုံးစွဲသူများအတွက် HXGN သည် အကောင်းဆုံးရွေးချယ်မှုတစ်ခုဖြစ်သည်။

Q4- သင်၏ HXGN RMU နှင့် ကိုက်ညီသော မည်သည့် fuses များလဲ။

A- ကျွန်ုပ်တို့၏ဖျစ်ကွက်သည် စံ DIN 43625 သို့မဟုတ် BS 2692 ဗို့အားမြင့်လျှပ်စီးကြောင်းကန့်သတ်ထားသော fuses များကို လက်ခံပါသည်။ သင့်ထရန်စဖော်မာအကာအကွယ်လိုအပ်ချက်များနှင့်ကိုက်ညီသော fuses များ (ပုံမှန်အားဖြင့် 6.3A မှ 125A) ကို ပံ့ပိုးပေးနိုင်ပါသည်။ Fuse striking pin လုပ်ဆောင်ချက်သည် single-phase ချို့ယွင်းမှုကို ကာကွယ်ရန်အတွက် three-position switch နှင့် စက်ပိုင်းဆိုင်ရာ ချိတ်ဆက်ထားသည်။

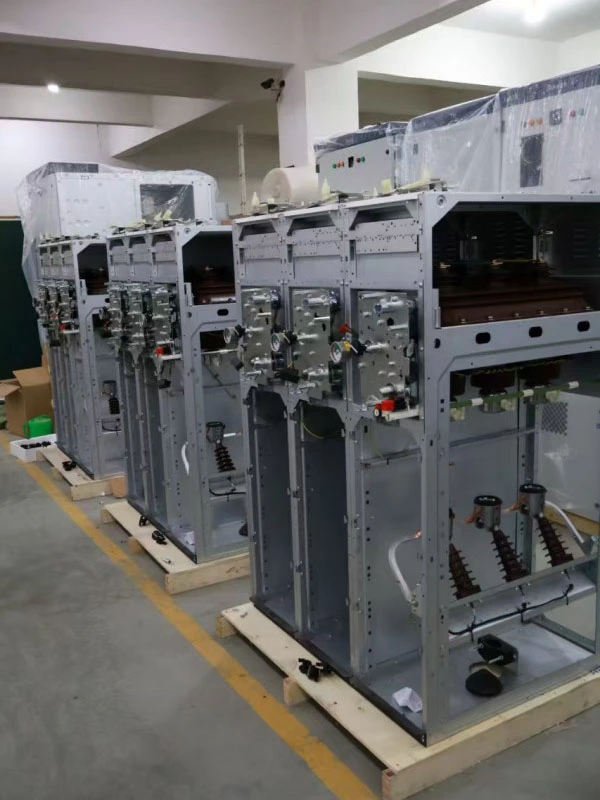

ထုတ်လုပ်မှုအသေးစိတ်

အကာအရံများနှင့် တံဆိပ်ခတ်ခြင်း။

HXGN Air-insulated Sealed Ring ပင်မယူနစ်တွင် 2.0mm အထူအအေးခံသံမဏိ သို့မဟုတ် စိတ်ကြိုက်ရွေးချယ်နိုင်သော သံမဏိအကာအရံပါရှိသည်၊ လျှပ်စစ်စတိတ်မှုန့်အပေါ်ယံပိုင်း (အနည်းဆုံး 80μm အထူ၊ RAL 7035 မီးခိုးရောင်)။ အလွှာသည် နာရီ 500 ဆားဖြန်းစမ်းသပ်မှုကို အောင်မြင်သည်။ IP3X အကာအကွယ်ကို အာမခံပြီး တံခါးများနှင့် ပြားများအားလုံးရှိ polyurethane foam gasket များဖြင့် တံဆိပ်ခတ်ခြင်းကို အောင်မြင်သည်။ ကြိုးများ ပြန့်ပွားခြင်းမှ ကာကွယ်ရန် ပင်မခလုတ်အကန့်မှ သီးခြားစီ အလုံပိတ် ထားသည်။

Load-Break Switch ဒီဇိုင်း

အနေအထားသုံးရပ် load-break switch သည် လှည့်ပတ်နေသော ဓါးအမျိုးအစားဖြစ်ပြီး ငွေရောင်ချထားသည့် အဆက်အသွယ်များကို ကိုယ်တိုင်သန့်ရှင်းရေးလုပ်ပါ။ arc extinguishing chamber သည် insulated arc chutes နှင့် ပေါင်းစပ်ထားသော သံလိုက်မှုတ်ထုတ်ခြင်းမူကို အသုံးပြု၍ 630A ဝန်လက်ရှိအထိ အနှောင့်အယှက်ဖြစ်စေပြီး ကေဘယ်အားသွင်းရေစီးကြောင်းများ (10A အထိ) ပြတ်တောက်သွားစေသည်။ ခလုတ်တွင် မြင်သာသော ချိုးဖျက်နိုင်သည့် အနေအထား နှစ်ခု (အဖွင့်နှင့် မြေစိုက်ထားသည်) နှင့် အပိတ်အနေအထားတစ်ခု ပါရှိသည် — အားလုံးကို ရှေ့ဘက် အတုခိုးသည့် အကန့်တွင် ရှင်းလင်းစွာ ညွှန်ပြထားသည်။

Fuse-ပေါင်းစပ်ယူနစ်

ထရန်စဖော်မာကို ကာကွယ်ရန်အတွက်၊ ကျွန်ုပ်တို့၏ HXGN Air-insulated Sealed Ring Main Unit သည် fuse compartment ကို တိုက်စစ်လည်ပတ်သည့် trip ယန္တရားဖြင့် ပေါင်းစပ်ထားသည်။ အဆင့်တစ်ဆင့် fuse လည်ပတ်သောအခါ၊ တိုက်စစ်သည် အဆင့်သုံးဆင့်စလုံးကို ဖွင့်ရန် စက်ဖြင့် အစပျိုးပြီး အဆင့်တစ်ဆင့်လုပ်ဆောင်မှုကို တားဆီးသည်။ ဖျစ်အကန့်ကို မြေသားခလုတ်ဖြင့် ယှက်ထားသည် — load switch ကိုဖွင့်ပြီး earth switch ကိုပိတ်သောအခါမှသာ အခန်းကိုဖွင့်နိုင်သည်။

လျှပ်ကာစနစ်

ဘတ်စ်ဘားများနှင့် ချိတ်ဆက်မှုအားလုံးကို အပူ-ကျုံ့ပြွန် (creepage-exhanced အမျိုးအစား) သို့မဟုတ် epoxy အမှုန့်ဖြင့် ကာရံထားသည်။ အဆင့်အတားအဆီးများကို IEC 60243 အရ Arc resistance အဆင့်သတ်မှတ်ထားသော Class 1 ဖြင့် DMC (မုန့်စိမ်းထည့်သောဒြပ်ပေါင်း) သို့မဟုတ် SMC (စာရွက်ပုံသွင်းဒြပ်ပေါင်း) ဖြင့်ပြုလုပ်ထားသည်။

● 12kV: အဆင့်များအကြား 125mm၊ မြေကြီးမှ 100mm

● 24kV: အဆင့်များကြား 220mm၊ မြေကြီးမှ 180mm

အရည်အသွေးနှင့်စမ်းသပ်မှုအာမခံ

HXGN Air-insulated Sealed Ring ပင်မယူနစ်တစ်ခုစီသည် ပို့ဆောင်ခြင်းမပြုမီ ပုံမှန်စစ်ဆေးမှုများကို ခံယူသည်-

● ပင်မပတ်လမ်း ခံနိုင်ရည် တိုင်းတာခြင်း (မိုက်ခရိုအိုဟမ်မီတာ)

● ပါဝါကြိမ်နှုန်းသည် ဗို့အားခံနိုင်ရည် (12kV အတွက် 42kV/1min၊ 24kV အတွက် 65kV/1min)

● Induced ဗို့အားခံနိုင်ရည်စမ်းသပ်မှု

● စက်ပိုင်းဆိုင်ရာလုပ်ဆောင်မှုစမ်းသပ်မှု (ခလုတ်တစ်ခုစီအတွက် 200 cycles)

● Auxiliary circuit insulation test (2kV/1min)

● အရံအတားကာကွယ်မှု အတည်ပြုခြင်း (IP3X သို့မဟုတ် IP4X စုံစမ်းစစ်ဆေးခြင်း)

● တစ်စိတ်တစ်ပိုင်း ထုတ်လွှတ်မှု တိုင်းတာခြင်း (<20pC တွင် 1.5× အဆင့်သတ်မှတ်ထားသော ဗို့အား)

After-Sales Service ကတိကဝတ်

အာမခံကာလ- ပို့ဆောင်သည့်နေ့မှ 12 လ (အခပေးဝန်ဆောင်မှုစာချုပ်ဖြင့် 24 လ သို့မဟုတ် 36 လအထိ သက်တမ်းတိုးနိုင်သည်)

နည်းပညာပံ့ပိုးမှု- တစ်သက်တာ အခမဲ့ နည်းပညာဆိုင်ရာ တိုင်ပင်ဆွေးနွေးမှု၊ အကြောင်းကြားပြီး 1 နာရီအတွင်း တုံ့ပြန်မှု
