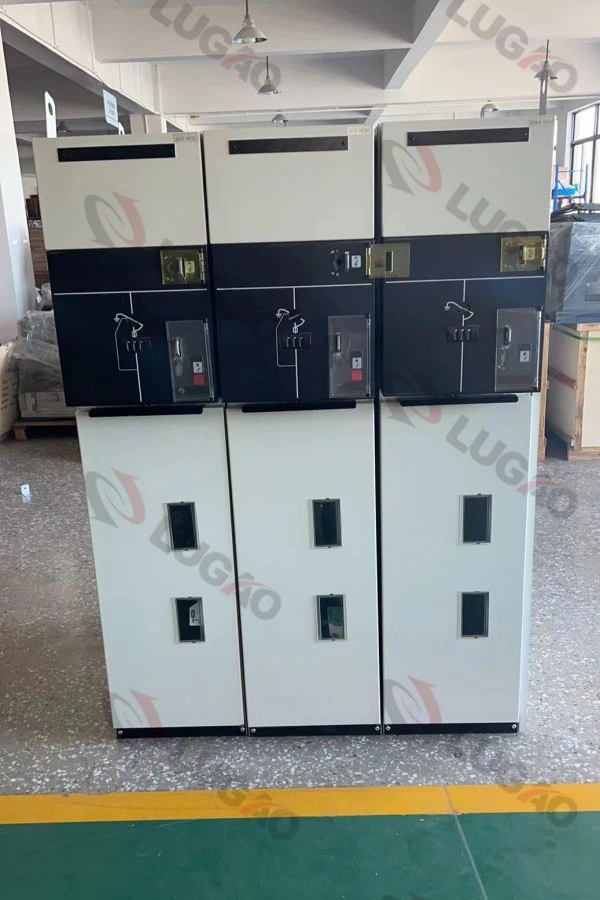

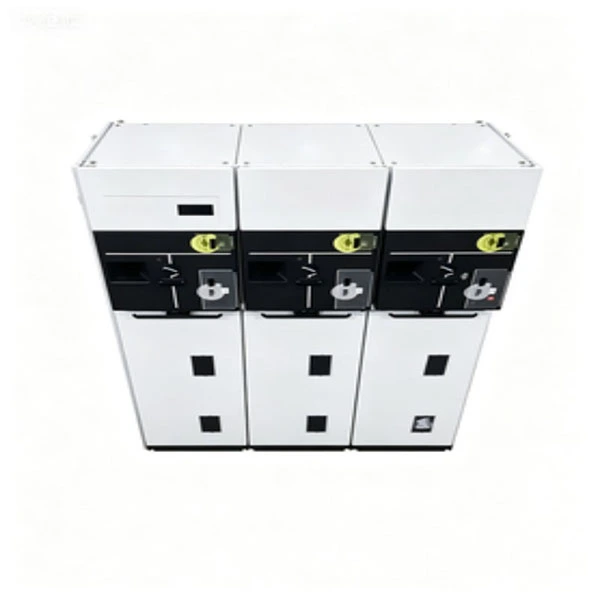

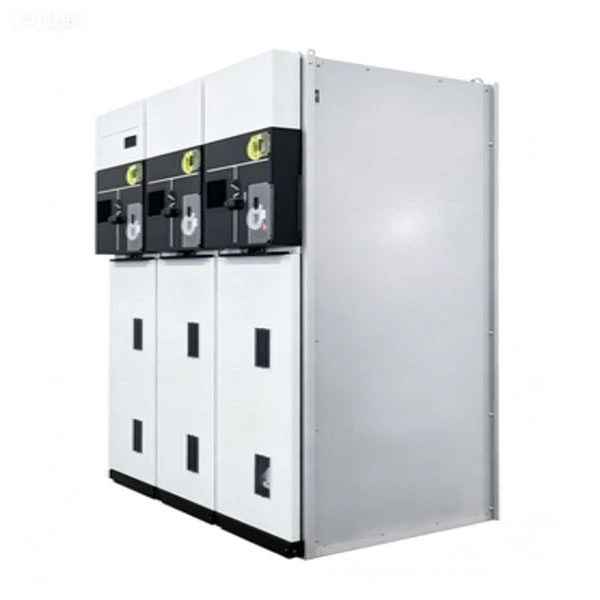

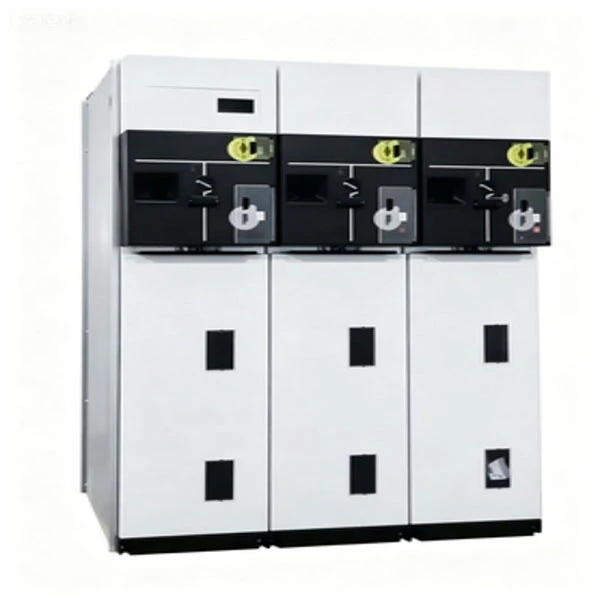

ကျစ်ကျစ်လစ်လစ် အလုံပိတ် အပြည့်အဝ လျှပ်ကာ RMU

ကျစ်လစ်သော အလုံပိတ် အပြည့်အဝ လျှပ်ကာ RMU (Ring Main Unit) သည် စက်ရုံမှ တပ်ဆင်ထားသော၊ အမျိုးအစား-စမ်းသပ်ပြီး သတ္တုဖြင့် ကာရံထားသော ခလုတ်ဂီယာဖြစ်သည်။ ၎င်းသည် load-break switches၊ vacuum circuit breakers၊ fuses နှင့် earthing switches များကို အပြည့်အ၀ အလုံပိတ်ပြီး အပြည့် insulated stainless steel tank တစ်ခုထဲသို့ ပေါင်းစပ်ထားသည်။

အဲဒါဘာလုပ်တာလဲ။

ဒုတိယဖြန့်ဖြူးရေးကွန်ရက်များ (6kV–24kV) တွင် ပါဝါကွင်းများကို ချိတ်ဆက်ပြီး သီးခြားခွဲထုတ်သည်

ယုံကြည်စိတ်ချရသော ဓာတ်အားလိုင်းများအတွက် အမှားအယွင်းများ သီးခြားခွဲထုတ်ခြင်းနှင့် ကွင်းဆက်ပြောင်းခြင်းကို ပံ့ပိုးပေးသည်။

ရိုးရာလေ-လျှပ်ကာ RMUs များနှင့်မတူဘဲ၊ ဤ Compact Sealed Fully Insulated RMU သည် SF6 သို့မဟုတ် eco-friendly insulating gas ကို ပင်မလျှပ်ကာပစ္စည်းအဖြစ်အသုံးပြုကာ အစိုဓာတ်ဝင်ရောက်မှု၊ ဖုန်မှုန့်စုဆောင်းမှုနှင့် တိရိစ္ဆာန်များဝင်ရောက်မှုကို ဖယ်ရှားပေးကာ ကမ်းရိုးတန်း၊ သဲကန္တာရ၊ အမြင့်နှင့် လေထုညစ်ညမ်းမှုပြင်းထန်သောနေရာများအတွက် စံပြဖြစ်စေပါသည်။

ကုန်ပစ္စည်းအကြောင်းအရာ

ကျွန်ုပ်တို့၏ Compact Sealed Fully Insulated RMU သည် မြို့ပြဓာတ်အားဖြန့်ဖြူးမှု၊ စက်မှုဥယျာဉ်များ၊ လေအားလျှပ်စစ်ဓာတ်အားပေးစက်ရုံများ၊ လေဆိပ်များနှင့် ဒေတာစင်တာများကဲ့သို့သော အခြေခံအဆောက်အအုံစီမံကိန်းများအတွက် တီထွင်ထုတ်လုပ်ထားသည့် မျိုးဆက်သစ်လက်စွပ်ပင်မယူနစ်တစ်ခုဖြစ်သည်။ အဆင့်သတ်မှတ်ထားသော ဗို့အားသည် 12kV မှ 24kV အထိ၊ ပင်မဘတ်စ်ဘားများအတွက် 630A နှင့် fuse-protected circuit များအတွက် 125A ဖြင့် အဆင့်သတ်မှတ်ထားသော လက်ရှိဖြစ်သည်။

အဓိကနည်းပညာဆိုင်ရာအင်္ဂါရပ်များ-

1. အပြည့်အဝ အလုံပိတ် သံမဏိ တိုင်ကီ (IP67 ကာကွယ်မှု အဆင့်)

2. SF6 ဓာတ်ငွေ့ ကာရံခြင်း (သို့မဟုတ် အစားထိုး eco-friendly ဓာတ်ငွေ့)

3. အတွင်းပိုင်း arc အမျိုးအစားခွဲခြားခြင်း IAC AFLR 20kA/1s

4. စက်ပိုင်းဆိုင်ရာ အသက်- load-break switches များအတွက် လည်ပတ်မှု 5,000 အထိ

5. သက်တောင့်သက်သာဖြစ်စေသော ပေါင်းစပ်ကေဘယ်လ်ချိတ်ဆက်မှုအခန်းများ

6. ရွေးချယ်နိုင်သော အဝေးထိန်းခလုတ်နှင့် SCADA ပေါင်းစပ်မှု

7. Compact Sealed Fully Insulated RMU သည် အတွင်းပိုင်းသန့်ရှင်းရေး သို့မဟုတ် ငွေ့ရည်ဖွဲ့အပူပေးခြင်း မလိုအပ်ဘဲ အဖွင့်အမျိုးအစား switchgear ထက် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်ကို သိသိသာသာလျှော့ချပေးသည်။

ထုတ်ကုန် သတ်မှတ်ချက် (သတ်မှတ်ချက်)

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

အဓိကအင်္ဂါရပ်များ

1. အပြည့်အ၀ အလုံပိတ်၊ အကာအကွယ်အပြည့်--- စိုထိုင်းဆ၊ ဆားမြူ၊ ဖုန်မှုန့်၊ သို့မဟုတ် တိရစ္ဆာန်ငယ်များမှ လွှမ်းမိုးမှု မရှိပါ။

2. ကျစ်ကျစ်လစ်လစ်ဖွဲ့စည်းပုံ--- ပုံမှန်အားဖြင့် တစ်ယူနစ်လျှင် အနံ 350-450mm ရှိပြီး ကြမ်းပြင်နေရာ 50% အထိ သက်သာစေသည်။

3. Arc-proof ဒီဇိုင်း--- IAC AFLR 20kA/1s နှင့် ကိုက်ညီပြီး အော်ပရေတာဘေးကင်းမှုကို အာမခံပါသည်။

4. နှစ် 20+ အတွက် ပြုပြင်ထိန်းသိမ်းမှု အခမဲ့--- ပုံမှန်အခြေအနေအောက်တွင် သန့်ရှင်းရေး၊ အခြောက်ခံရန် သို့မဟုတ် ဓာတ်ငွေ့ပြန်ဖြည့်ရန် မလိုအပ်ပါ။

5. မြင်သာသောချိုး---- load-break ခလုတ်အနေအထားအတွက် ရွေးချယ်နိုင်သော လေ့လာရေးဝင်းဒိုး။

6. မြင့်မားသောစက်ပိုင်းဆိုင်ရာယုံကြည်စိတ်ချရ --- အလုံပိတ်ဝက်ဝံနှင့်အတူ Stainless သံမဏိယန္တရား။

7. Smart အဆင်သင့် --- PT, CT, နှင့် automation အတွက် motorized operating ယန္တရားများ တပ်ဆင်ထားနိုင်သည်။

လျှောက်လွှာအခြေအနေများ

● မြို့ပြဓာတ်အားဖြန့်ဖြူးရေးကွန်ရက်များ---လူနေအိမ်အဆောက်အအုံများ၊ စီးပွားရေးအဆောက်အအုံများ၊ ဆေးရုံများ၊ ဒေတာစင်တာများ။

● ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများ---လေအားလျှပ်စစ် တာဘိုင်အဆင့်မြှင့်စခန်းများ၊ နေရောင်ခြည်စွမ်းအင်သုံး စုဆောင်းမှုလိုင်းများ။

● အခြေခံအဆောက်အအုံတည်ဆောက်မှု---လေဆိပ်များ၊ မြေအောက်ရထားများ၊ ဥမင်များ၊ ဆိပ်ကမ်းများ။

● ယာယီနှင့် အရေးပေါ် ဓာတ်အားထောက်ပံ့မှု --- မိုဘိုင်းဓာတ်အားခွဲရုံများ၊ ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များ။

● စက်မှုဇုန်များ--- မြင့်မားသောယုံကြည်စိတ်ချရမှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုနည်းသော စက်ရုံများ။

အမေးအဖြေ

Q1- စိုထိုင်းဆမြင့်သော ကမ်းရိုးတန်းပတ်ဝန်းကျင်တွင် Compact Sealed Fully Insulated RMU သည် မည်သို့လုပ်ဆောင်သနည်း။

A: အရမ်းကောင်းပါတယ်။ Fully Insulated RMU သည် IP67 ကာကွယ်မှုဖြင့် အပြည့်အ၀ အလုံပိတ် Stainless Steel Tank ကို အသုံးပြုထားသောကြောင့် အစိုဓာတ်သည် လျှပ်ကာခန်းအတွင်းသို့ မဝင်ရောက်နိုင်ပါ။ Anti-condensation အပူပေးစက်များ မလိုအပ်ပါ။ ၎င်းသည် စိုထိုင်းဆများသော ဒေသများတွင် မကြာခဏ အတွင်းပိုင်း လျှပ်စီးလက်ခြင်းများကို ခံစားရလေ့ရှိသည့် အဖွင့်အမျိုးအစား ခလုတ်ဂီယာထက် အဓိက အားသာချက်ဖြစ်သည်။

Q2: ဓာတ်ငွေ့ယိုစိမ့်မှုနှုန်းကဘာလဲ။ ၎င်း၏သက်တမ်းတစ်လျှောက်တွင် ပြန်လည်ဖြည့်သွင်းရန် လိုအပ်ပါသလား။

A- ကျွန်ုပ်တို့၏ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင် တစ်နှစ်လျှင် 0.1% ထက်နည်းသော ယိုစိမ့်မှုနှုန်းကို သေချာစေရန် ဟီလီယမ်ယိုစိမ့်မှု စမ်းသပ်ခြင်း ပါဝင်သည်။ ပုံမှန်လည်ပတ်မှုအောက်တွင် နှစ် 30 အတွင်း ဓာတ်ငွေ့ပြန်လည်ဖြည့်သွင်းရန် မလိုအပ်ပါ။ အစောပိုင်းသတိပေးချက်အတွက် ရွေးချယ်နိုင်သော အင်္ဂါရပ်တစ်ခုအဖြစ် ဖိအားနည်းနှိုးဆော်သံကို ထည့်သွင်းထားသည်။

Q3- ကျစ်ကျစ်လစ်လစ် အလုံပိတ် အပြည့်အဝ လျှပ်ကာ RMU သည် မီးဘေးအန္တရာယ် ကင်းပါသလား။

A: ဟုတ်ပါတယ်။ တိုင်ကီကို 2mm အထူ stainless steel ဖြင့်ပြုလုပ်ထားပြီး အတွင်းပိုင်း arc test သည် အတွင်းပိုင်းချို့ယွင်းမှုဖြစ်ခဲသောဖြစ်ရပ်မျိုးတွင်၊ အရှေ့ဘက် သို့မဟုတ် ဘေးနှစ်ဖက်သို့ ဓာတ်ငွေ့ပူများထုတ်လွှတ်ခြင်းမပြုဘဲ arc တွင် ရှိနေကြောင်း သေချာစေသည်။ မီးဘေးဒဏ်ခံနိုင်သော အပလီကေးရှင်းများ (ဥပမာ၊ ဆေးရုံများ၊ ဒေတာစင်တာများ) အတွက် ကျွန်ုပ်တို့သည် ရွေးချယ်နိုင်သော passive fire protection coating ကို ပေးပါသည်။

Q4- ဤ RMU ကို ကျွန်ုပ်၏ လက်ရှိ SCADA စနစ်နှင့် ပေါင်းစပ်နိုင်ပါသလား။

A: လုံးဝ။ Compact RMU သည် မော်တော်ယာဥ်လည်ပတ်မှုယန္တရားများ၊ အရန်အဆက်အသွယ်များနှင့် ဆက်သွယ်ရေးမော်ဂျူးများ (RS485၊ Modbus၊ IEC 61850 ရွေးချယ်နိုင်သည်) ကို ပံ့ပိုးပေးသည်။ အချိန်နှင့်တပြေးညီ အနေအထား၊ အမှားအယွင်းနှင့် ဖိအား အခြေအနေကို အဝေးမှ စောင့်ကြည့်နိုင်သည်။

Q5: မင်းရဲ့ကွာခြားချက်ကဘာလဲRMUနှင့် ရိုးရာလေ-လျှပ်ကာဗီဒိုများ ?

A- ရိုးရာလေ- ကာရံထားသော ဗီဒိုများသည် ပုံမှန်သန့်ရှင်းရေး၊ ကြီးမားသော အကွာအဝေးနှင့် ငွေ့ရည်ဖွဲ့ အပူဒဏ်ကို ဆန့်ကျင်ရန် လိုအပ်ပါသည်။ ကျွန်ုပ်တို့၏ ကျစ်ကျစ်လစ်လစ် အလုံပိတ် အပြည့်အဝ လျှပ်ကာ RMU သည် ဤလိုအပ်ချက်များ အားလုံးကို ဖယ်ရှားပေးသည် — သေးငယ်သောခြေရာ၊ ပိုမိုယုံကြည်စိတ်ချရမှု၊ နှင့် 10 နှစ်မှ 20 နှစ်အထိ ပိုင်ဆိုင်မှု စုစုပေါင်းကုန်ကျစရိတ် သက်သာသည်။

Q6: 12 လအာမခံပေးပါသလား။

A- ဟုတ်ကဲ့၊ ပေးရတဲ့ ဝန်ဆောင်မှုစာချုပ်အောက်မှာ 24 လ သို့မဟုတ် 36 လအထိ သက်တမ်းတိုးနိုင်တဲ့ ရွေးချယ်ခွင့်နဲ့အတူ တင်ပို့တဲ့နေ့ကစပြီး 12 လ စံနှုန်းအာမခံကို ပေးဆောင်ထားပါတယ်။ အာမခံကာလအတွင်း၊ ထုတ်လုပ်မှုတွင် ချို့ယွင်းချက်ရှိပါက ပြုပြင်ခြင်း သို့မဟုတ် အခမဲ့ အစားထိုးပေးခြင်း။

ထုတ်လုပ်မှုအသေးစိတ်

Tank နှင့် Sealing လုပ်ငန်းစဉ်

Compact Sealed Fully Insulated RMU ၏ တိုင်ကီအား 2mm အထူ AISI 304 stainless steel၊ လေဆာဂဟေဖြင့် ပြုလုပ်ထားပြီး ဟီလီယမ် ယိုစိမ့်မှု စမ်းသပ်ထားသည်။ တံဆိပ်ခတ်ခြင်းတွင် ဟိုက်ဒရိုဂျင်နိုက်ထရစ်ရော်ဘာ (HNBR) ဖြင့်ပြုလုပ်ထားသော O-rings နှစ်ခုကို အသုံးပြုထားပြီး သက်တမ်း 30 ကျော်ကြာအောင် သို့မဟုတ် ကွဲအက်ခြင်းမရှိဘဲ elasticity ကို ထိန်းသိမ်းပေးသည်။ တစ်စိတ်တစ်ပိုင်းအညစ်အကြေးများကိုဖယ်ရှားပစ်ရန် အဖုံးများအားလုံးကို epoxy-cated ဖြင့်ပြုလုပ်ထားသည်။

လျှပ်ကာနှင့် Arc Interruption

load-break switch သည် 0.04–0.05 MPa နှိုင်းရဖိအားတွင် SF6 ဓာတ်ငွေ့တွင် လုပ်ဆောင်သည်။ puffer-type arc extinguishing design သည် 630A load current နှင့် cable charging current များကို ပြတ်တောက်သွားစေရန် သေချာစေသည်။ ရွေးချယ်နိုင်သော ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာ module များကို "combo" ယူနစ်တစ်ခုဖွဲ့စည်းရန် လက်ရှိ-ကန့်သတ်ထားသော fuses များနှင့် ပေါင်းစပ်ထားသည့် transformer protection အတွက် ရနိုင်ပါသည်။

လည်ပတ်မှု ယန္တရား

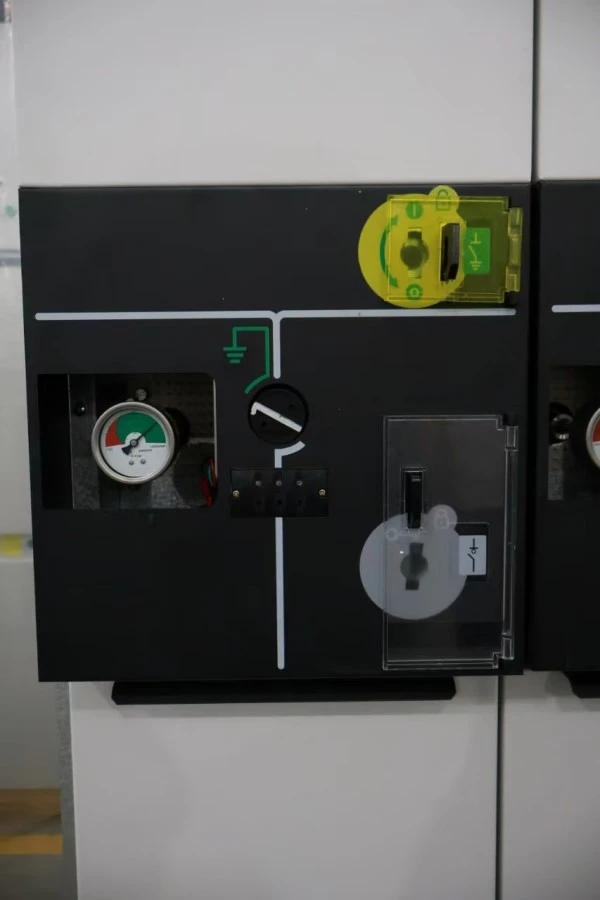

အနေအထားသုံးရပ်ခလုတ် (အပိတ်/အဖွင့်/မြေသားပါ) ကို ရှင်းလင်းသော အနေအထားညွှန်ပြချက်ဖြင့် စပရိန်အကူအညီစက်ယန္တရားဖြင့် မောင်းနှင်သည်။ ရွေ့လျားနေသော အစိတ်အပိုင်းအားလုံးကို တိုင်ကီအတွင်းတွင် အလုံပိတ်ထားပြီး ဓာတ်တိုးမှုနှင့် ဖုန်မှုန့်များ စုပုံနေခြင်းကို ဖယ်ရှားပေးသည်။ ရှေ့ panel တွင် စက်ပိုင်းဆိုင်ရာ သော့ခတ်မှုများ ပါဝင်သည်-

1. load switch ကိုပိတ်သောအခါ earth switch ကိုပိတ်ခြင်း။

2. မြေကြီးခလုတ်ကိုဖွင့်သောအခါ ကေဘယ်အဖုံးကိုဖွင့်ပါ။

Cable ချိတ်ဆက်မှုနှင့် Earthing

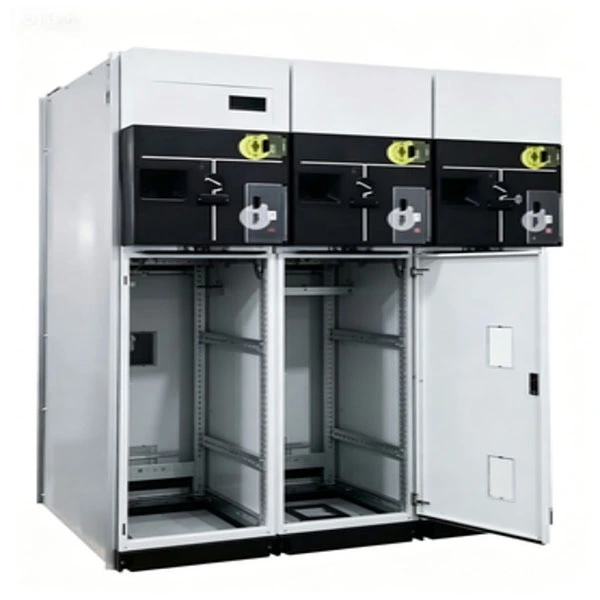

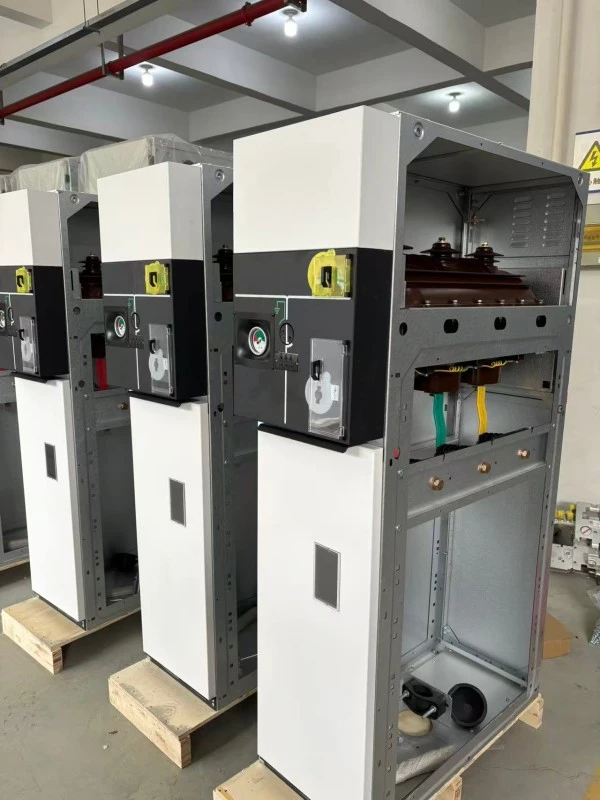

Cable compartments များသည် stress cone ပံ့ပိုးမှုဖြင့် single သို့မဟုတ် parallel cables အတွက် ဒီဇိုင်းထုတ်ထားပါသည်။ ပုံမှန်ကြိုးသေတ္တာများသည် အပူကျုံ့ခြင်း သို့မဟုတ် အအေးကျုံ့ခြင်းများကို လက်ခံသည်။ လုံခြုံရေးအရ လိုက်လျောညီထွေဖြစ်စေရန်အတွက် ပေါင်းစပ်ထားသော ကြေးနီကမ္ဘာဘားတစ်ခုသည် ယူနစ်အားလုံးတွင် လည်ပတ်နေပြီး၊

အရည်အသွေးနှင့်စမ်းသပ်မှုအာမခံ

ကျစ်ကျစ်လစ်လစ် အလုံပိတ် အပြည့်အဝ လျှပ်ကာ RMU တိုင်းသည် ပို့ဆောင်ခြင်းမပြုမီ ပုံမှန်စစ်ဆေးမှုများကို ခံယူသည်-

● ပင်မပတ်လမ်းခံနိုင်ရည်တိုင်းတာခြင်း။

● ပါဝါကြိမ်နှုန်းသည် ဗို့အားစမ်းသပ်မှုကိုခံနိုင်ရည်ရှိသည် (12kV အတွက် 42kV/1min; 24kV အတွက် 65kV/1min)

● Lightning impulse test (12kV အတွက် 75kV peak; 24kV အတွက် 125kV peak)

● ဓာတ်ငွေ့ယိုစိမ့်စမ်းသပ်မှု (ဟီလီယမ်အစုလိုက်အပြုံလိုက်)

● စက်ပိုင်းဆိုင်ရာ လည်ပတ်စမ်းသပ်မှု (200 cycles)

● တစ်စိတ်တစ်ပိုင်းထွက်ပေါက်တိုင်းတာခြင်း (<5pC)

● အတွင်းပိုင်း ပိုင်းဖြတ်အတည်ပြုခြင်း (ပြင်ပကုမ္ပဏီဓာတ်ခွဲခန်းမှ လုပ်ဆောင်သော အမျိုးအစားစမ်းသပ်မှု)

● ထုတ်ကုန်အားလုံးသည် IEC 62271-200၊ GB 3906၊ GB/T 11022 နှင့် GB/T 3804 တို့နှင့် ကိုက်ညီပါသည်။

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

ထုပ်ပိုးမှု- ရှော့ခ်ဒဏ်ခံနိုင်သော အမြှုပ်များနှင့် အစိုဓာတ်အတားအဆီးပါရှိသော သစ်သားတင်ပို့သည့်သေတ္တာများ။ ယူနစ်တစ်ခုစီကို လေဟာနယ် အလုံပိတ် ပလပ်စတစ်ဖြင့် ထုပ်ပိုးထားပြီး ချောဆီအိတ်များဖြင့် ထုပ်ပိုးထားသည်။

ဆက်စပ်ပစ္စည်းများ- လုပ်ဆောင်ချက်လက်ကိုင်၊ မြေဆွဲကိရိယာ၊ လပ် O-rings၊ ကေဘယ်ကြိုးများနှင့် တပ်ဆင်မှုလမ်းညွှန်။

ပို့ဆောင်မှု: FOB Shanghai သို့မဟုတ် Ningbo ။ အော်ဒါအတည်ပြုပြီးနောက် 25-35 ရက်အတွင်း ပုံမှန်ပေးပို့မှု။ အရေးပေါ်စီမံကိန်းများအတွက် လေကြောင်းကုန်စည်ပို့ဆောင်ရေး
