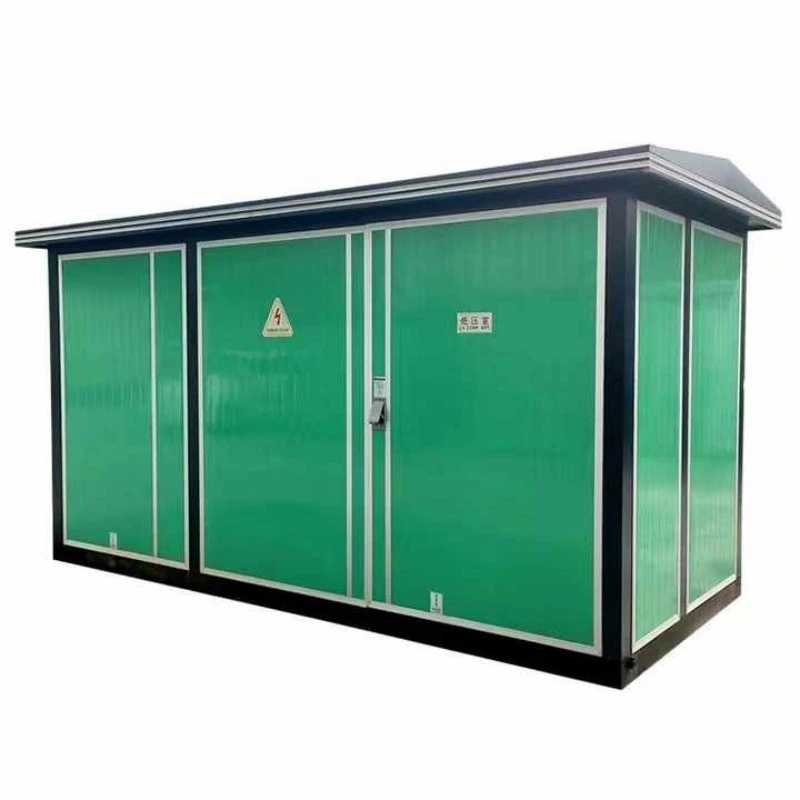

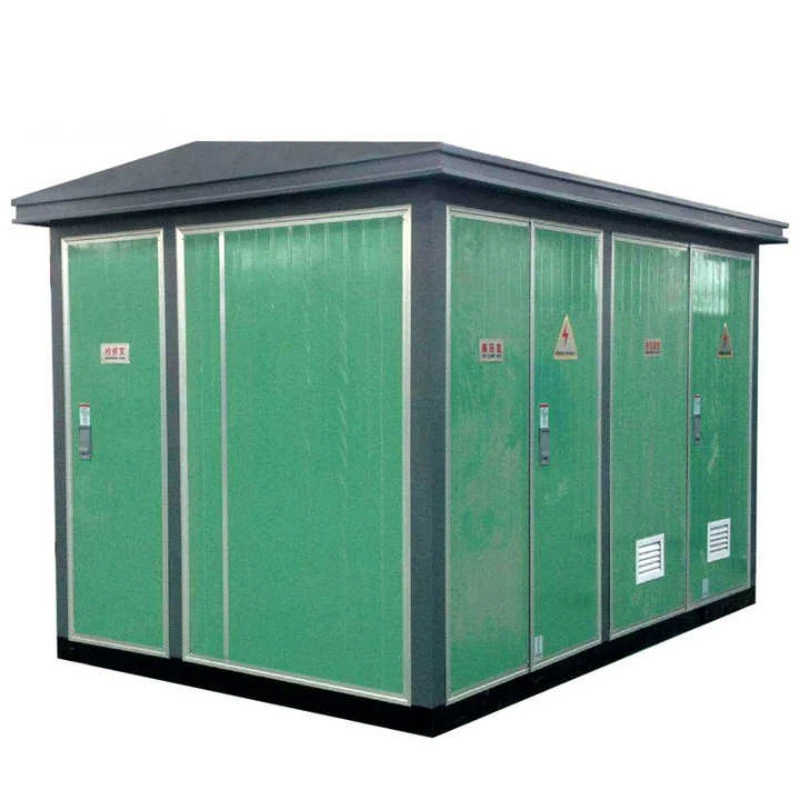

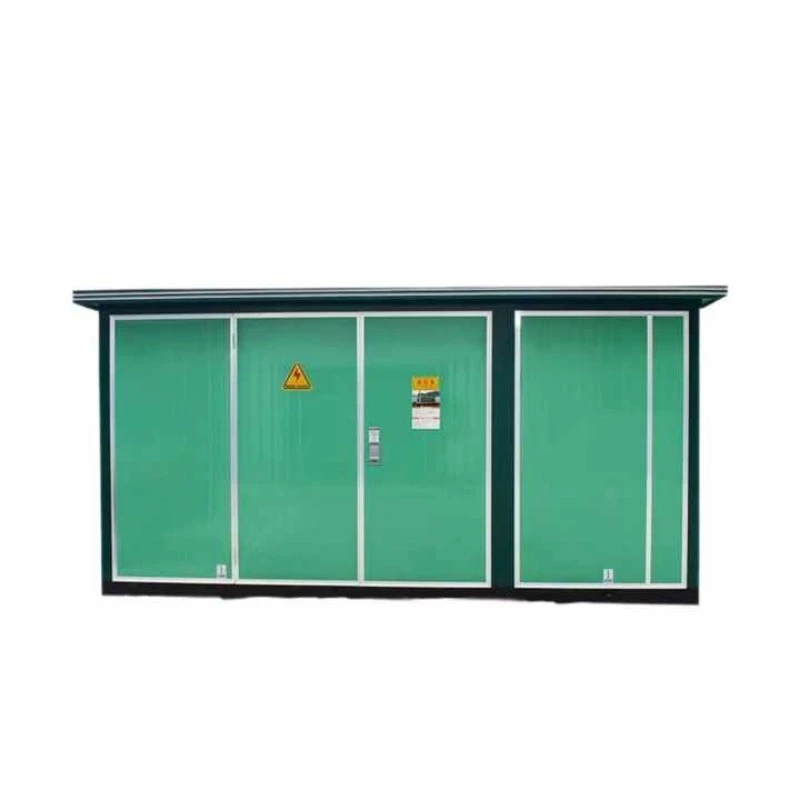

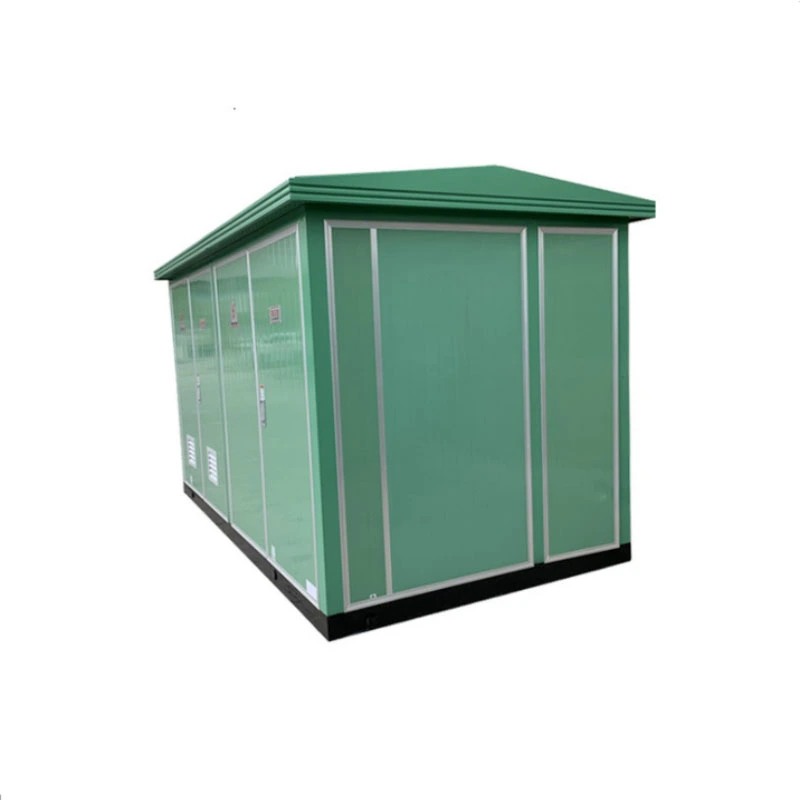

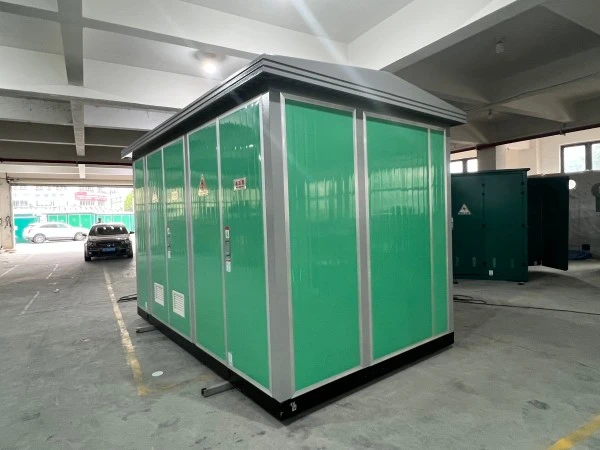

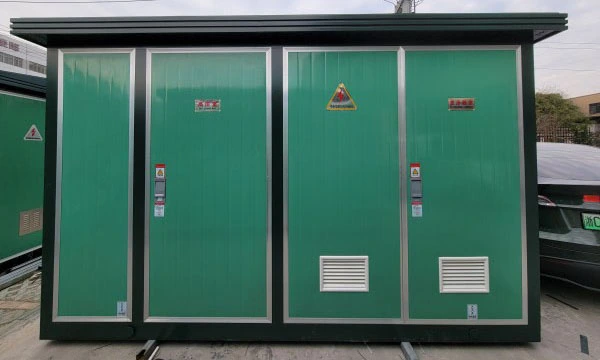

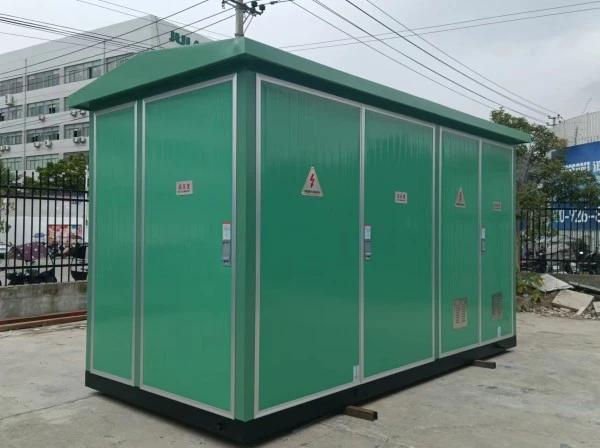

လေအားလျှပ်စစ်ထုပ်ပိုးထားသော European Type ဓာတ်အားခွဲရုံ

လေအားလျှပ်စစ်ထုပ်ပိုးထားသော ဥရောပအမျိုးအစား ဓာတ်အားခွဲရုံသည် စက်ရုံ-စုဝေး၍ ကျစ်လစ်သော ဓာတ်အားကူးပြောင်းယူနစ်တစ်ခုဖြစ်ပြီး လေအားတာဘိုင်တစ်ခု သို့မဟုတ် အများအပြားမှ အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အား စုဆောင်းရယူကာ ဂရစ်-သဟဇာတအဆင့်အထိ လျှော့ချကာ တာဘိုင်နှင့် အသုံးဝင်ကွန်ရက်နှစ်ခုလုံးကို လျှပ်စစ်ပြတ်တောက်မှုမှ ကာကွယ်ရန် ဒီဇိုင်းထုတ်ထားသည်။

ယေဘူယျသေတ္တာခွဲရုံများနှင့်မတူဘဲ၊ ဤယူနစ်သည် လေတိုက်ခြင်း၏ထူးခြားသောလိုအပ်ချက်များအတွက် ရည်ရွယ်တည်ဆောက်ထားခြင်းဖြစ်သည်-

● တုန်ခါမှုဒဏ်ခံနိုင်မှု မြင့်မားသည်- အားဖြည့်ထားသော အတွင်းဘတ်စ်ဘားများနှင့် လျော့ရဲမှုဆန့်ကျင်သည့် ဟာ့ဒ်ဝဲ။

● ကျယ်ပြန့်သောဗို့အားလွှဲနေရာထိုင်ခင်း- 400V (တာဘိုင်ဂိတ်) မှ 35kV (စုစည်းဂရစ်) မှ အထွက်အတက်အကျများကို ကိုင်တွယ်သည်။

● အဝေးထိန်းစောင့်ကြည့်ရေးအဆင်သင့်- တာဘိုင်ထိန်းချုပ်ရေးအခန်းများအတွက် ပေါင်းစပ်ထားသော SCADA ဆိပ်ကမ်းများ။

ရုပ်ပိုင်းအရ၊ လေအားသွင်းထုပ်ပိုးထားသော ဥရောပအမျိုးအစားခွဲရုံသည် ဂန္ထဝင်ဥရောပသုံးခန်းတွဲဗိသုကာလက်ရာ (HV ဘက်၊ ထရန်စဖော်မာ၊ LV ဘက်) ကို ထိန်းသိမ်းထားသော်လည်း လေအား-သီးသန့်အင်္ဂါရပ်များ- သီးသန့်မျက်နှာပြင်ကာကွယ်ရေးထပ်ဆင့်၊ ဟာမိုနီစစ်ထုတ်သည့်နေရာများနှင့် ကမ်းရိုးတန်းဆားဖြန်းမှုအတွက် ရာသီဥတုဒဏ်ခံနိုင်သော အကာအရံအဆင့်သတ်မှတ်ထားသည်။

ဘာလုပ်နိုင်လဲ?

Primary function- လေတာဘိုင်ဂျင်နရေတာနှင့် အလယ်အလတ်ဗို့အားစုစည်းမှုကွန်ရက်အကြား လျှပ်စစ်ကြားခံအဖြစ် လုပ်ဆောင်သည်။

အဓိက အလုပ်လေးခု

1. ဗို့အားအသွင်ပြောင်း-တာဘိုင်၏ အထွက်ဗို့အား (ပုံမှန်အားဖြင့် 690V) အား ယူနစ်အတွင်းရှိ အဆင့်မြှင့်ထရန်စဖော်မာကို အသုံးပြု၍ စုစည်းဂရစ်ဗို့အား (10kV–35kV) သို့ ပြောင်းသည်။

2. ပြတ်ရွေ့အထီးကျန်ခြင်း-ပိုင်ဆိုင်မှု နှစ်ခုလုံးကို ကာကွယ်ပေးပြီး ခွင့်ပြုနိုင်သော ကန့်သတ်ချက်များအပြင် လမ်းကြောင်းများ (ဗို့အား၊ ကြိမ်နှုန်း) ပျံ့သွားပါက တာဘိုင်အား အလိုအလျောက် ဖြတ်တောက်ပေးပါသည်။

3. ပါဝါအရည်အသွေး အေးစက်ခြင်း-တာဘိုင်အတွင်း မပြောင်းလဲနိုင်သော ကြိမ်နှုန်းမောင်းနှင်မှုများမှ ထုတ်ပေးသော သဟဇာတဖြစ်မှုများကို လျော့ပါးစေရန် မြေပြင်၊ ရေလှိုင်းဖမ်းကိရိယာများနှင့် စစ်ထုတ်သည့်အချက်များ ပံ့ပိုးပေးသည်။

4. စွမ်းအင်တိုင်းတာခြင်းနှင့် စောင့်ကြည့်ခြင်း-အကောက်ခွန် တိုင်းတာခြင်းနှင့် အဝေးမှ စွမ်းဆောင်ရည် ခြေရာခံခြင်းအတွက် အသုံးဝင်မှုအဆင့် CTs နှင့် PT များ အိမ်များရှိသည်။

လေအားလျှပ်စစ်ထုပ်ပိုးထားသော ဥရောပအမျိုးအစား ဓာတ်အားခွဲရုံသည် အပြည့်အဝကြိုတင်ကြိုးတပ်ပြီး စမ်းသပ်ပြီး ရောက်လာသောကြောင့်၊ လေအားလျှပ်စစ်ထုတ်လုပ်သူများသည် ဆိုက်တွင်းလျှပ်စစ်တပ်ဆင်ခြင်းကို လပေါင်းများစွာ ရှောင်ရှားကြသည်။ ယူနစ်တစ်ခုသည် ကြီးမားသောတာဘိုင်တစ်ခု (2MW–6MW) သို့မဟုတ် "daisy chain" ပုံစံဖွဲ့စည်းမှုတွင် သေးငယ်သောတာဘိုင်အစုအဝေးတစ်ခုအား ဆောင်ရွက်ပေးသည်။

ထုတ်ကုန် ကန့်သတ်ချက်

အောက်တွင် Lugao Power မှ လေအားလျှပ်စစ်ထုပ်ပိုးထားသော ဥရောပအမျိုးအစားခွဲရုံအတွက် စံနည်းပညာသတ်မှတ်ချက်များဖြစ်သည်။ တောင်းဆိုချက်အရ စိတ်ကြိုက် အဆင့်သတ်မှတ်ချက်များ ရရှိနိုင်သည်။

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

Q1- Wind Power Packaged European Type ဓာတ်အားခွဲရုံသည် စံဥရောပဓာတ်အားခွဲရုံနှင့် မည်သို့ကွာခြားသနည်း။

A- လေတိုက်ခြင်းဆိုင်ရာ အင်္ဂါရပ်သုံးခု။ ပထမဦးစွာ၊ လေအားလျှပ်စစ်ထုပ်ပိုးထားသော ဥရောပအမျိုးအစား ဓာတ်အားခွဲရုံအတွင်းရှိ ထရန်စဖော်မာအား နှစ်လမ်းညွန် ပါဝါစီးဆင်းမှုနှင့် မကြာခဏ ဗို့အားအတက်အကျများ-တာဘိုင်များသည် အတက်အဆင်း အဆက်မပြတ်တက်နေစေရန်အတွက် ဒီဇိုင်းထုတ်ထားသည်။ ဒုတိယ၊ LV အကန့်တွင် utility အပြန်အလှန်ချိတ်ဆက်မှုစံချိန်စံညွှန်းများအရ လိုအပ်သည့်အတိုင်း 100ms အတွင်း ဂရစ်ဗို့အား သို့မဟုတ် ကြိမ်နှုန်းများ ပျံ့သွားပါက သီးခြားဂရစ်အင်တာဖေ့စ်ကာကွယ်ရေးထပ်ဆင့်တစ်ခုပါ၀င်သည် (ဥပမာ၊ IEEE 1547၊ IEC 61727)။ တတိယအချက်၊ အရံအတားတစ်ခုလုံးသည် လျှပ်စစ်အဆက်အသွယ်အားလုံးတွင် တုန်ခါမှုဆန့်ကျင်သည့် mount များကိုအသုံးပြုသည်။ တာဘိုင်အနီးတွင် ခြောက်လအကြာတွင် စံယူနစ်များက ဝက်အူများ ပျော့သွားသည်ကို တွေ့ရလိမ့်မည်။

Q2- လေအားလျှပ်စစ် စိုက်ခင်းများတွင် အဖြစ်များသော မိုးကြိုးပစ်ခြင်းကို ဤယူနစ်က မည်သို့ ကိုင်တွယ်ဖြေရှင်းသနည်း။

A- လေအားလျှပ်စစ်ထုပ်ပိုးထားသော ဥရောပအမျိုးအစား ဓာတ်အားခွဲရုံတိုင်းတွင် HV နှင့် LV နှစ်ဖက်စလုံးတွင် Type 1+2 surge arrester များ တပ်ဆင်ထားပါသည် (တိုင်တစ်တိုင်လျှင် 25kA ထုတ်ပေးနိုင်သည်)။ ထို့အပြင် transformer tank တွင် 120mm² ကြေးနီကြိုးအတွက် တိုက်ရိုက် grounding lug ပါရှိပါသည်။ ကျွန်ုပ်တို့၏စက်ရုံစမ်းသပ်မှုတွင်၊ ကျွန်ုပ်တို့သည် 10/350μs လျှပ်စီးကြောင်းတွန်းအားများကို internal flashover မပါဘဲ 100kA အထိ တုပပါသည်။

Q3- ဒီဓာတ်အားခွဲရုံကို ကုန်းတွင်းရော ကမ်းလွန်လေတိုက်ဖို့အတွက်ရော အသုံးပြုလို့ရပါသလား။

ဖြေ- ကုန်းတွင်းပိုင်း- လုံးဝ။ ကမ်းလွန်များအတွက်၊ ကျွန်ုပ်တို့သည် "Offshore Package" ဟုခေါ်သော အဆင့်မြှင့်ထားသောဗားရှင်းကို ပေးဆောင်ထားပါသည်။ စံလေအားလျှပ်စစ်ထုပ်ပိုးထားသော ဥရောပအမျိုးအစားခွဲရုံသည် ကုန်းတွင်းကမ်းရိုးတန်းဇုန်များအတွက် IP54 အဆင့်သတ်မှတ်ချက်ရှိသည်။ ကမ်းလွန်ပင်လယ်ပြင် (တာဘိုင်ပလပ်ဖောင်း သို့မဟုတ် ဂျာကင်ဖောင်ဒေးရှင်းတွင်)၊ ကျွန်ုပ်တို့သည် IP66 သို့ အဆင့်မြှင့်တင်ကာ၊ C5-M အဏ္ဏဝါအဆင့်အလွှာကို အသုံးပြု၍ (400μm အထူ) နှင့် 316L သံမဏိစတီးလ်များနှင့် စံစတီးလ်ဘောများအားလုံးကို အစားထိုးပါသည်။ သဘာဝပတ်ဝန်းကျင်ဆိုင်ရာ စည်းမျဉ်းများနှင့် ကိုက်ညီစေရန် Transformer oil ကို သဘာဝ အီစထရိ (biodegradable) ဖြင့် အစားထိုးပါသည်။

Q4- ဤယူနစ်အတွက် အသုံးအများဆုံး လျှောက်လွှာအခြေအနေများကား အဘယ်နည်း။

A- အဓိက အပလီကေးရှင်း လေးခု-

ထုတ်လုပ်မှုအသေးစိတ်

Lugao Power သည် ဥရောပအမျိုးအစားခွဲရုံကို ထုပ်ပိုးထားသော ပိုမိုကောင်းမွန်သော လေအားလျှပ်စစ်ကို တည်ဆောက်ပုံ

အသေးစိတ်အချက် 1- တုန်ခါမှုတိုက်ဖျက်ရေး အင်ဂျင်နီယာချုပ်

လေအားလျှပ်စစ်ဓာတ်အားခွဲရုံ အများစုသည် လေအားလျှပ်စစ်ဓာတ်အားခွဲရုံများ ပြတ်တောက်မှု (0.5–2 Hz) မှ ချိတ်ဆက်မှုများကို ဖြေလျော့ခြင်းသို့ ပြန်လည်ခြေရာခံသည်။ ကျွန်ုပ်တို့၏ဖြေရှင်းချက်- busbar ချိတ်ဆက်မှုတိုင်းသည် အစိတ်အပိုင်းများတုန်ခါသွားသည့်တိုင် bolt ခေါင်းအောက်ရှိ Belleville disc springs များကိုအသုံးပြုပြီး အစိတ်အပိုင်းများတုန်ခါသွားသည့်တိုင် ကုပ်ဆွဲအားကိုထိန်းသိမ်းထားသည်။ Terminal တုံးများသည် လှောင်အိမ်-ကလစ် အမျိုးအစား (ဝက်အူချောင်း မပါ)။ အတွင်းကေဘယ်ကြိုးများကို stainless steel သော့ခတ်ကြိုးများဖြင့် အစားထိုးထားသည်။ ရလဒ်- နာရီပေါင်း 5,000 တုန်ခါမှု (2g၊ 5-200Hz ပွတ်ဆွဲပြီးနောက်)၊ torque retention သည် ကနဦးတန်ဖိုး၏ >90% ကျန်နေပါသည်။

အသေးစိတ် 2- Wind Duty Cycle အတွက် Transformer ဒီဇိုင်း

ပုံမှန်ဖြန့်ချီရေးထရန်စဖော်မာများသည် တည်ငြိမ်သောဝန်များကိုတွေ့မြင်ရသည်။ လေအား ထရန်စဖော်မာများသည် 10 စက္ကန့်အတွင်း 0% မှ 110% အထိ လျင်မြန်သော ရွေ့လျားမှုများကို မြင်နိုင်သည်။ ကျွန်တော်တို့ရဲ့လေအားလျှပ်စစ် Packaged European အမျိုးအစားခွဲရုံaxial clamping pressure 4.5 MPa (စက်မှုလုပ်ငန်းစံနှုန်း 2.5 MPa) ပါရှိသော high-short-circuit-strength core ကိုအသုံးပြုသည်။ Windings များသည် မျဉ်းပြိုင်မျဥ်းများစွာထက် ဆက်တိုက် transposed conductors (CTC) ဖြစ်ပြီး၊ ဟန်ချက်မညီသော ဝန်များအတွင်း လည်ပတ်နေသော လက်ရှိဆုံးရှုံးမှုများကို ဖယ်ရှားပေးပါသည်။ ကျွန်ုပ်တို့သည် LV အကွေ့အကောက်များတွင် တိုက်ရိုက်ထည့်သွင်းထားသော ဖိုက်ဘာအလင်းအပူချိန်အာရုံခံကိရိယာများ—ထိပ်တန်းဆီသာမိုမီတာများသာမက—တာဘိုင်ထိန်းချုပ်ကိရိယာသို့ အချိန်နှင့်တစ်ပြေးညီ ဟော့စပေါ့ဒေတာကို ပေးပါသည်။

အသေးစိတ်အချက် 3- သုတ်ဆေးအပြင် သံချေးတက်ခြင်း ကာကွယ်ရေး

လေအားလျှပ်စစ်စက်ရုံများသည် Class C3 (ကုန်းတွင်း) မှ C5-M (ကမ်းလွန်) ပတ်ဝန်းကျင်တွင် တည်ရှိသည်။ ဖြတ်ထားသော အစွန်းများပေါ်တွင် စံအမှုန့်အလွှာများ ပျက်ကွက်သည်။ ကျွန်ုပ်တို့၏လုပ်ငန်းစဉ်-

1. Edge sealing- လေဆာဖြတ်ထားသော အစွန်းတိုင်းသည် ပန်းချီမရိုက်မီ epoxy edge sealer ၏ ပုတီးစေ့ကို လက်ခံရရှိသည် ။

2. ဇင့်ဓာတ်ကြွယ်ဝသော primer- 80μm ဇင့်ဖုန်မှုန့် epoxy primer (စွန့်စားကာကွယ်မှု)။

3. အလယ်အလတ်ကုတ်အင်္ကျီ- မြင့်မားသောတည်ဆောက်မှု epoxy ၏ 100μm။

4. အပေါ်အင်္ကျီ- polyurethane 80μm (RAL 7035 မီးခိုးရောင် သို့မဟုတ် စိတ်ကြိုက်)။

စုစုပေါင်း DFT (အခြောက်ဖလင်အထူ) = အနည်းဆုံး 260μm။ ဆားမှုန်ရေမွှား (ASTM B117) ကို နာရီပေါင်း 1500 အထိ စမ်းသပ်ခဲ့သည်။

ကျွန်ုပ်တို့၏ အားသာချက်များနှင့် ပြိုင်ဘက်များ

လေအားလျှပ်စစ်ဓာတ်အားခွဲရုံများအတွက် Lugao Power ကိုအဘယ်ကြောင့်ရွေးချယ်သနည်း။

10+ နှစ် ပါဝါ စက်ပစ္စည်း ထုတ်လုပ်မှု

သီးသန့် Transformer နှင့် MV Switchgear အင်ဂျင်နီယာအဖွဲ့

လေအားလျှပ်စစ်ဓာတ်အားခွဲရုံဖြေရှင်းချက် 1MVA မှ 8MVA အထိ

တင်ပို့ခြင်းမပြုမီ စက်ရုံစမ်းသပ်ခြင်း။

ကုန်းတွင်းနှင့် ကမ်းရိုးတန်းလေအားပရောဂျက်များအတွက် စိတ်ကြိုက်ဒီဇိုင်းများ

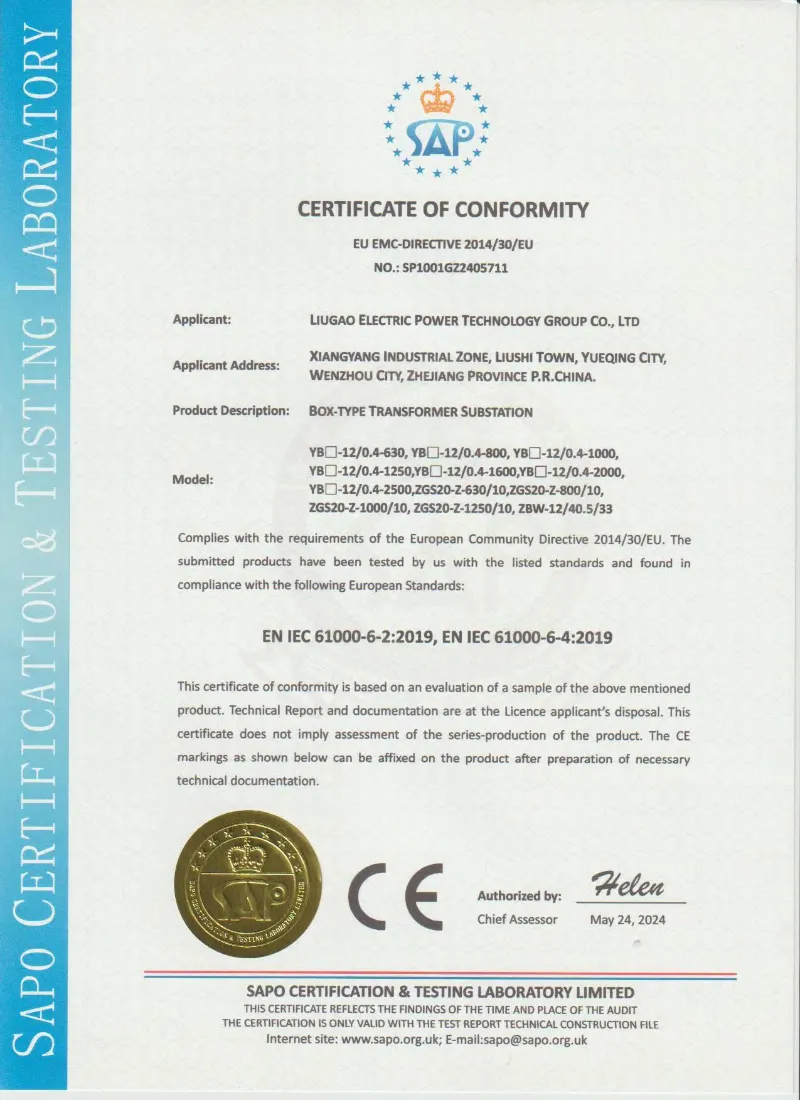

IEC- Compliant ထုတ်လုပ်မှုနှင့် စမ်းသပ်ခြင်း။
