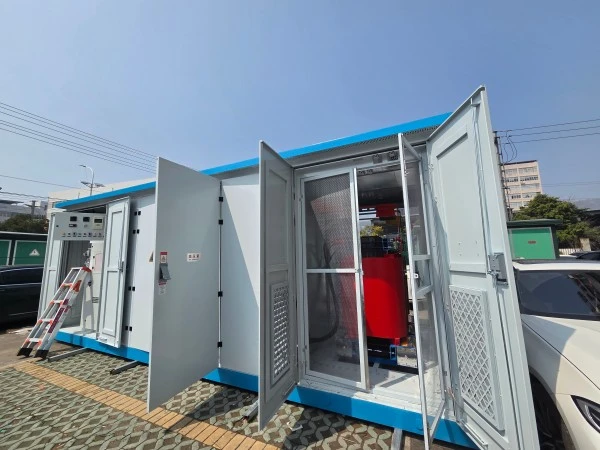

Smart Pre-installed European Type Transformer Substation

စမတ်ကြိုတင်တပ်ဆင်ထားသည့် ဥရောပအမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံသည် စက်ရုံမှစုဖွဲ့၍ ကျစ်လစ်သော ဓာတ်အားဖြန့်ဖြူးရေးယူနစ်တစ်ခုအား ပေါင်းစပ်ထားသည့်၊အလယ်အလတ်ဗို့အား switchgearဗို့အားနည်းသော ဖြန့်ဖြူးမှုအကန့်၊ နှင့် အလုံပိတ်အိမ်ရာတစ်ခုထဲသို့ ဆီနှစ်မြှုပ်ထားသော သို့မဟုတ် ခြောက်သွေ့သောအမျိုးအစား ထရန်စဖော်မာတစ်ခု။ သမားရိုးကျ မြို့ပြအင်ဂျင်နီယာ ခွဲရုံများနှင့် မတူဘဲ၊ ဤဥရောပပုံစံ ယူနစ်ကို အဆင်သင့် တပ်ဆင်ရန် စနစ်အဖြစ် စမ်းသပ်ပြီး ပေးပို့ပါသည်။

၎င်းသည် အဘယ်အရာပြုလုပ်သနည်း။

၎င်းသည် လူနေရပ်ကွက်များ၊ စီးပွားရေးအဆောက်အအုံများ၊ စက်ရုံများနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စက်ရုံများသို့ ဘေးကင်းစွာ ဖြန့်ဖြူးရန်အတွက် အလတ်စားဗို့အားလျှပ်စစ် (ပုံမှန်အားဖြင့် 6kV–35kV) အား ဗို့အားနိမ့်အဆင့် (400V–690V) သို့ လျှော့ချပေးသည်။ စမတ်ကြိုတင်တပ်ဆင်ထားသော ဥရောပအမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံသည် ဝန်၊ အပူချိန်နှင့် ပါဝါအရည်အသွေးတို့ကို ဉာဏ်ရည်ထက်မြက်စွာ စောင့်ကြည့်ခြင်းကိုလည်း ပံ့ပိုးပေးသည်၊၊ အဝေးမှ ချို့ယွင်းချက်ရှာဖွေခြင်းနှင့် အလိုအလျောက် အချက်ပေးလုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးပါသည်။ ၎င်းသည် စမတ်ဂရစ်များနှင့် ပိုင်ရှင်မဲ့ ဓာတ်အားခွဲရုံများအတွက် စံပြရွေးချယ်မှုတစ်ခု ဖြစ်စေသည်။

ထုတ်ကုန်အားသာချက်များ

1. Smart Monitoring & Remote Control

စမတ်ကြိုတင်တပ်ဆင်ထားသော ဥရောပအမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံတွင် ဗို့အား၊ လက်ရှိ၊ ပါဝါအချက်နှင့် ဆီအပူချိန်တို့ရှိ အချိန်နှင့်တပြေးညီ ဒေတာများကို စုဆောင်းပေးသည့် ရွေးချယ်နိုင်သော အသိဉာဏ်ရှိသော terminal ယူနစ် (ITU) ပါရှိသည်။ ဒေတာကို 4G၊ Ethernet သို့မဟုတ် fiber optics မှတဆင့် ဗဟိုထိန်းချုပ်ခန်းသို့ ပို့နိုင်ပြီး ဆိုက်စစ်ဆေးခြင်းကုန်ကျစရိတ်ကို လျှော့ချနိုင်သည်။

2. ကျစ်လစ်သောခြေရာနှင့် အမြန်ဖြန့်ကျက်မှု

၎င်းကို စက်ရုံတွင်ကြိုတင်တပ်ဆင်ထားသောကြောင့်၊ Smart ကြိုတင်တပ်ဆင်ထားသော ဥရောပအမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံသည် ရိုးရှင်းသောအခြေခံအုတ်မြစ်တစ်ခုသာလိုအပ်ပါသည်။ တပ်ဆင်ခြင်းသည် ရက်သတ္တပတ်များအစား 1-2 ရက်ကြာမြင့်ပြီး မြို့ပြလုပ်ငန်းနှင့် မြေယာလုပ်ငန်းတွင် 60% အထိ သက်သာစေပါသည်။

3. ကြမ်းတမ်းသောအခြေအနေများအောက်တွင် မြင့်မားသောယုံကြည်စိတ်ချရမှု

အကာအရံများနှင့် ဆီနှစ်မြှုပ်ထားသော သို့မဟုတ် epoxy-resin ထရန်စဖော်မာများအတွက် IP54 (သို့မဟုတ်) ပိုမိုမြင့်မားသော ကာကွယ်မှုအဆင့်ဖြင့်၊ ဤဓာတ်အားခွဲရုံသည် ဖုန်မှုန့်၊ မိုးရွာခြင်း၊ ဆားမြူများနှင့် အပူချိန် -25°C မှ +40°C မှ ပြင်းထန်သောအပူချိန်ကို ခံနိုင်ရည်ရှိပြီး သဲကန္တာရ၊ ကမ်းရိုးတန်းဒေသများ သို့မဟုတ် အမြင့်ပိုင်းဒေသများတွင် စဉ်ဆက်မပြတ်လည်ပတ်မှုကို သေချာစေသည်။

4. စွမ်းအင်ထိရောက်မှုနှင့် ဆုံးရှုံးမှုနည်းပါးခြင်း။

S11 သို့မဟုတ် S13 စီးရီးများ ဆုံးရှုံးမှုနည်းသော ထရန်စဖော်မာများဖြင့် တပ်ဆင်ထားသောကြောင့် Smart ကြိုတင်တပ်ဆင်ထားသော ဥရောပ အမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံသည် သမားရိုးကျ ယူနစ်များနှင့် နှိုင်းယှဉ်ပါက 30% အထိ ဝန်မပိစေဘဲ လျှပ်စစ်ဓာတ်အားခများနှင့် ကာဗွန်ထုတ်လွှတ်မှု သက်တမ်းကို အနှစ် 20 အတွင်း တိုက်ရိုက် လျှော့ချပေးပါသည်။

5. အပြည့်အဝ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

ကျွန်ုပ်တို့သည် လိုက်လျောညီထွေရှိသော ဖွဲ့စည်းမှုပုံစံများကို ပေးဆောင်သည်- ကြေးနီ သို့မဟုတ် အလူမီနီယမ် အကွေ့အကောက်များ၊ on-load tap changers၊ အလိုအလျောက် power factor correction (APFC) နှင့် surge arresters များ။ ဗီလာဧရိယာအတွက် 200kVA ယူနစ် သို့မဟုတ် စက်မှုပန်းခြံအတွက် 2500kVA ယူနစ်ကို လိုအပ်သည်ဖြစ်စေ ကျွန်ုပ်တို့သည် ဖြေရှင်းချက်ကို ညှိပေးနိုင်ပါသည်။

ထုတ်ကုန်အင်္ဂါရပ်

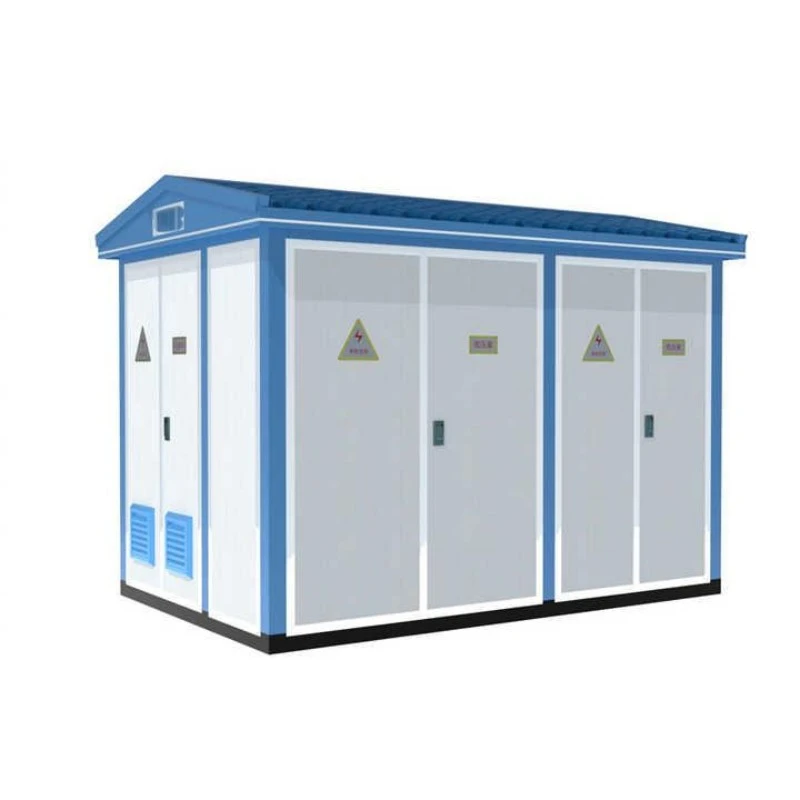

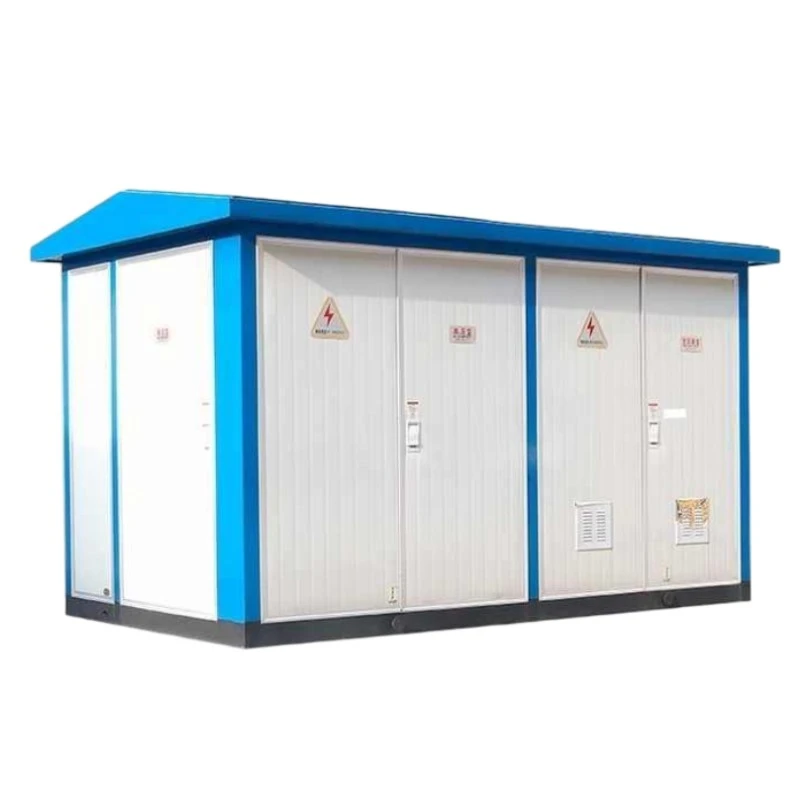

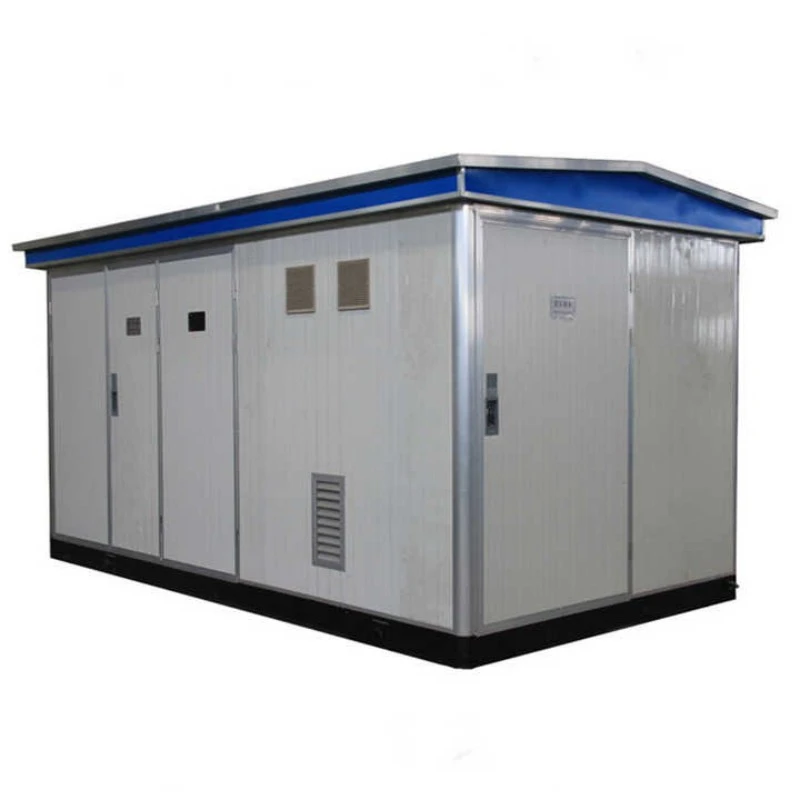

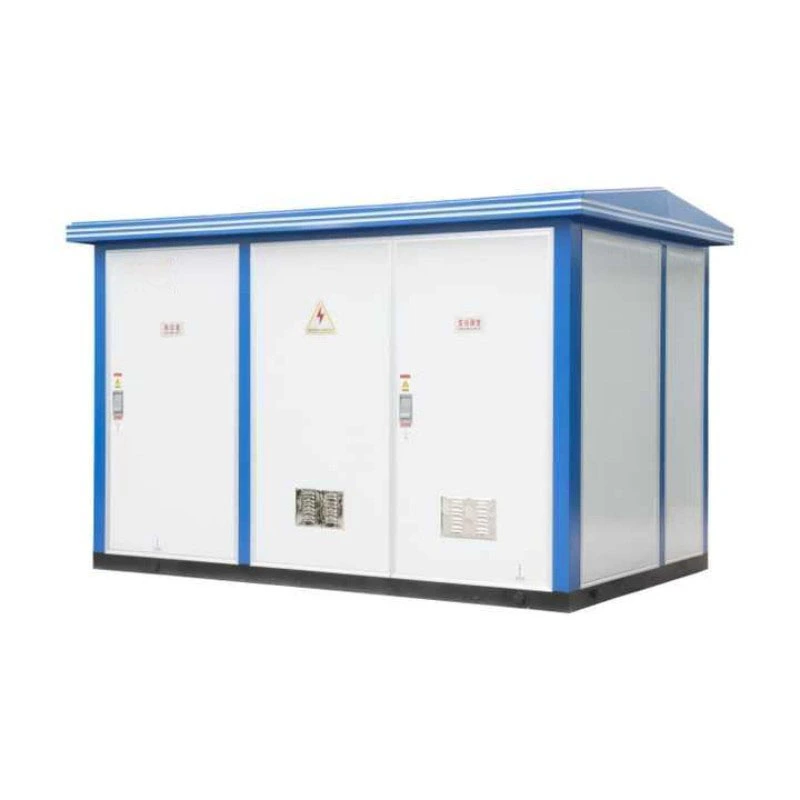

အပြည့်အ၀ ကာရံထားပြီး ရာသီဥတုဒဏ်ခံနိုင်သော အိမ်ရာ--- သံမဏိ သို့မဟုတ် အလူမီနီယမ်အလွိုင်းဖြင့် ပြုလုပ်ထားပြီး ပြင်ပတွင် တပ်ဆင်ရန်အတွက် သင့်လျော်သည်။

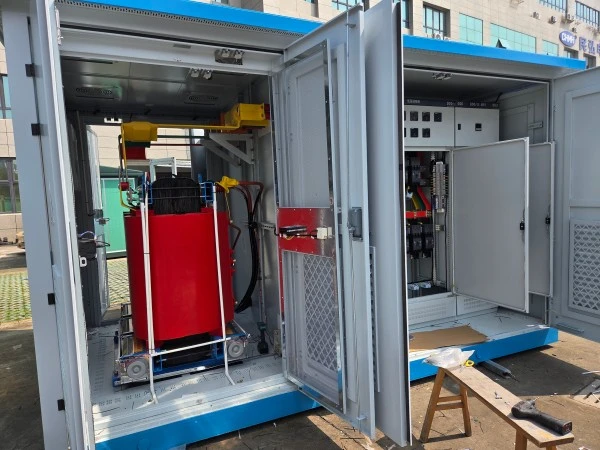

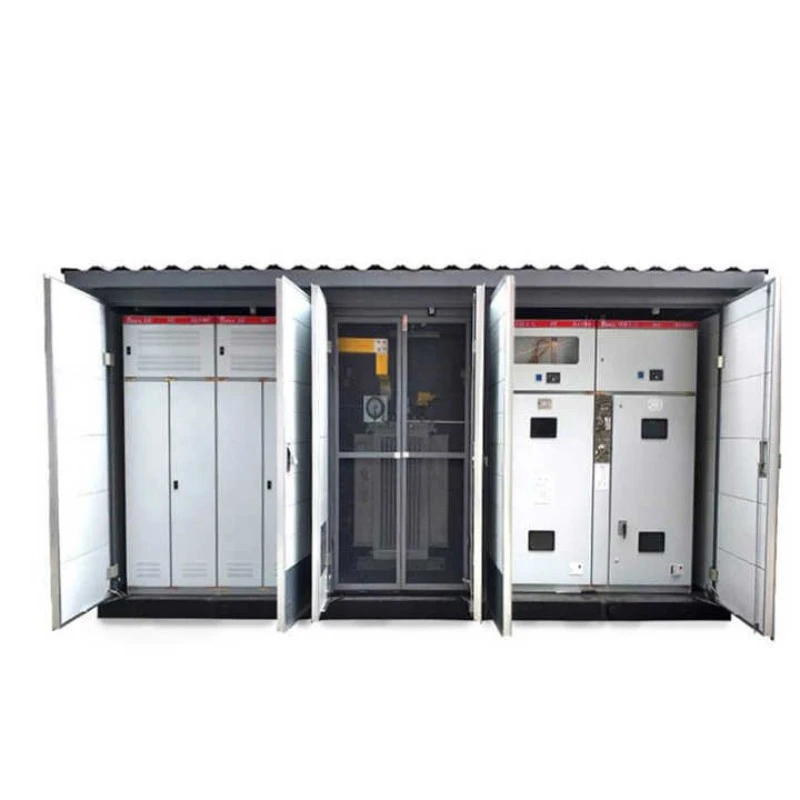

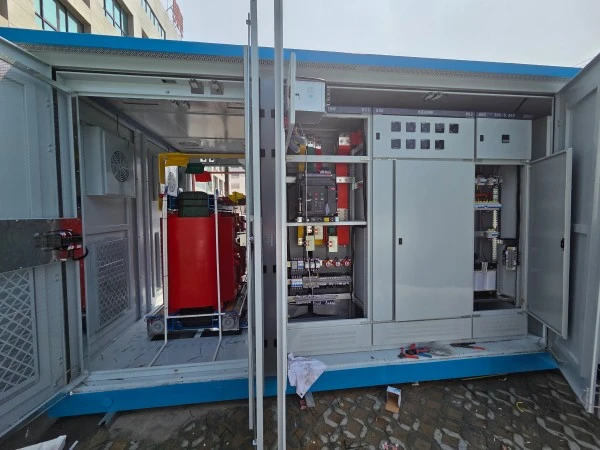

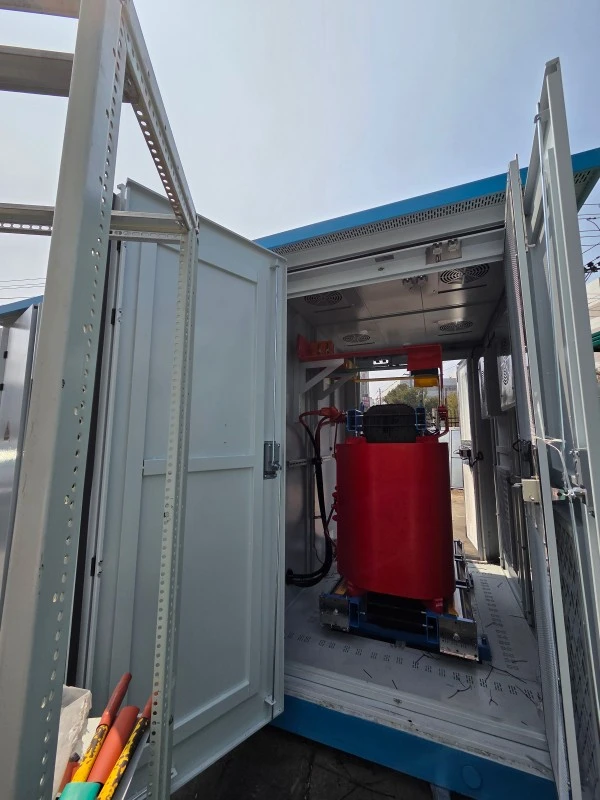

Modular Internal Layout----အော်ပရေတာဘေးကင်းစေရန်အတွက် စက်ပိုင်းဆိုင်ရာ သော့ခတ်မှုများဖြင့် HV switchgear၊ transformer နှင့် LV ဖြန့်ဖြူးမှုအတွက် သီးခြားအခန်းများ။

Intelligent Cooling System---အခြောက်အမျိုးအစား ထရန်စဖော်မာများ သို့မဟုတ် ဆီနှစ်မြှုပ်ထားသော ယူနစ်များအတွက် ဖော့ဘူးများ အတွက် အပူချိန် ထိန်းချုပ်ထားသော ပန်ကာများ၊

Arc Flash နှင့် Overload Protection----IEC 62271-202 စံနှုန်းများနှင့် ကိုက်ညီရန် SF6 သို့မဟုတ် ဖုန်စုပ်ဆားကစ် ဘရိတ်ကာများ၊ fused switches များနှင့် surge protection devices (SPD) တို့ဖြင့် တပ်ဆင်ထားပါသည်။

အသုံးပြုသူအတွက် အဆင်ပြေသော မျက်နှာပြင်--- စက်တွင်း ထိတွေ့မျက်နှာပြင် မျက်နှာပြင် (ချန်လှပ်ထားနိုင်သည်) သည် အချိန်နှင့်တပြေးညီ ဒေတာနှင့် အမှားအယွင်းမှတ်တမ်းများကို ပြသပေးမည်ဖြစ်ပြီး၊ စမတ်ဖုန်းအက်ပ်မှတစ်ဆင့် အဝေးထိန်းအသုံးပြုမှုကို ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများအတွက် ရနိုင်ပါသည်။

ဆူညံသံနည်းသော လုပ်ဆောင်ချက်--- အသံအဆင့် ≤55dB(A)၊ တုန်ခါမှု-အဟန့်အတားဖြစ်စေသော mount များနှင့် acoustic insulation panels များဖြင့် ရရှိသော လူနေရပ်ကွက်များအတွက် အသံအဆင့် ≤55dB(A)။

ခိုးမှု နှင့် လုံခြုံရေး ဒီဇိုင်း--- လေးလံသောသော့များ၊ တံခါး အာရုံခံကိရိယာများနှင့် ရွေးချယ်နိုင်သော CCTV ပေါင်းစပ်မှုများသည် စမတ်ကြိုတင်တပ်ဆင်ထားသော ဥရောပအမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံအား အဝေးထိန်း၊ ပိုင်ရှင်မဲ့နေရာများအတွက် သင့်လျော်စေသည်။

ထုတ်ကုန်လျှောက်လွှာ

စမတ်ကြိုတင်တပ်ဆင်ထားသော ဥရောပအမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံကို အောက်ပါတို့တွင် တွင်ကျယ်စွာအသုံးပြုသည်။

မြို့ပြဓာတ်အားဖြန့်ဖြူးရေး

နေရာအကန့်အသတ်ရှိသော လူနေအဆောက်အအုံများ၊ စျေးဝယ်စင်တာများ၊ ဟိုတယ်များနှင့် ဆေးရုံများ၊ မီးဘေးလုံခြုံရေးသည် အလွန်အရေးကြီးပါသည်။

မြေအောက် ကားပါကင်နေရာများ သို့မဟုတ် ခေါင်မိုးပေါ် တပ်ဆင်မှုများသည် ၎င်း၏ ကျစ်လစ်သော ဆီထည့်သည့် ဒီဇိုင်းကြောင့် အကျိုးရှိသည်။

ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများ

ဆိုလာစိုက်ခင်းများနှင့် ကုန်းတွင်းလေရဟတ်ပန်းခြံများသည် လျင်မြန်စွာဖြန့်ကျက်မှုနှင့် ရာသီဥတုဒဏ်ခံနိုင်ရည်ရှိရန် လိုအပ်ပါသည်။ ဤဓာတ်အားခွဲရုံသည် PV အင်ဗာတာများနှင့် လေအားတာဘိုင်ပြောင်းစက်များဖြင့် ချောမွေ့စွာ ပေါင်းစပ်ထားသည်။

အခြေခံအဆောက်အအုံနှင့် အများပိုင်ပစ္စည်းများ

လေဆိပ်များ၊ မြေအောက်ရထားဘူတာများ၊ လိုဏ်ခေါင်းများနှင့် တံတားများသည် အနှောက်အယှက်ကင်းသောအလင်းရောင်နှင့် လေဝင်လေထွက်ကိုသေချာစေရန် ၎င်း၏မြင့်မားသောယုံကြည်စိတ်ချရမှုနှင့် အဝေးထိန်းစောင့်ကြည့်မှုအပေါ် အားကိုးပါသည်။

စက်မှုနှင့် သတ္တုတွင်းဆိုဒ်များ

စက်ရုံများ၊ ဓာတုဗေဒစက်ရုံများနှင့် မိုင်းတွင်းများသည် ဇယားကွက်အမှားအယွင်းများကို ခွဲထုတ်ရန်နှင့် အရေးကြီးသောစက်ပစ္စည်းများကို ကာကွယ်ရန်အတွက် စမတ်ကြိုတင်တပ်ဆင်ထားသော ဥရောပအမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံကို အသုံးပြုပါသည်။

ယာယီနှင့် အရေးပေါ် ပါဝါ

ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များ၊ သဘာဝဘေးအန္တရာယ် ကယ်ဆယ်ရေးဇုန်များနှင့် ပြင်ပဖြစ်ရပ်များသည် ၎င်း၏ ပလပ်နှင့်ဆော့ကစားခြင်းသဘောသဘာဝနှင့် လွယ်ကူသောနေရာရွှေ့ပြောင်းခြင်းမှ အကျိုးကျေးဇူးရရှိမည်ဖြစ်သည်။

ထုတ်လုပ်မှုအသေးစိတ်

အိမ်ရာနှင့်စက်မှုဒီဇိုင်း

Smart ကြိုတင်ထည့်သွင်းထားသော ဥရောပအမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံ၏ အပြင်ဘက်အကာအရံအား လေဆာဖြတ်ခြင်း၊ ကွေးခြင်းနှင့် ဂဟေဆော်ထားသော သံမဏိပြားများကို အသုံးပြု၍ ထုတ်လုပ်ထားသည်။ ဂဟေဆော်ပြီးနောက်၊ အိမ်ရာတစ်ခုလုံးသည် စကေးကိုဖယ်ရှားရန်အတွက် ပေါက်ကွဲမှုများကို ခံယူပြီး အနိမ့်ဆုံးအထူ 80µm ရှိသော electrostatic powder coating ဖြင့်ပြုလုပ်သည်။ ၎င်းသည် ကမ်းရိုးတန်း သို့မဟုတ် စက်မှုပတ်ဝန်းကျင်အတွက် C5-M ချေးခံနိုင်ရည် (ISO 12944) ကို ပေးသည်။

တံခါးများတွင် polyurethane gaskets၊ compression latches နှင့် ဖြုတ်တပ်နိုင်သော ပတ္တာများ တပ်ဆင်ထားပါသည်။ လျှောစောက်သောအမိုးသည် ရေစုပုံခြင်းကို တားဆီးပေးပြီး အောက်ခြေလိုင်းများတွင် သယ်ယူရလွယ်ကူစေရန်အတွက် သယ်ယူရလွယ်ကူသော အိတ်ကပ်များနှင့် lifting lugs များပါဝင်သည်။

Transformer Core နှင့် Windings

ကျွန်ုပ်တို့သည် အအေးခံထားသော ကောက်နှံများကို အသားပေးသော ဆီလီကွန်သံမဏိ (0.23mm သို့မဟုတ် 0.27mm) ဖြင့် ခံနိုင်ရည်မရှိသော ဝန်အားကိုလျှော့ချရန်အတွက် အဆင့်-ပေါင်အဆစ်များကို အသုံးပြုပါသည်။ အကွေ့အကောက်များကို အောက်ဆီဂျင်မပါသော ကြေးနီ သို့မဟုတ် အလူမီနီယမ်သတ္တုပြား (ဗို့အားနိမ့်အတွက်) နှင့် အဝိုင်းပတ်ထားသော ကြေးနီဝါယာကြိုးများ (ဗို့အားမြင့်ရန်အတွက်) တို့ဖြစ်သည်။ အခြောက်အမျိုးအစားဗားရှင်းများအတွက်၊ Class H epoxy resin သည် အပျက်အစီးများကို ဖယ်ရှားပြီး တစ်စိတ်တစ်ပိုင်းအထွက် <10pC ရရှိစေရန် ဖုန်စုပ်စက်ဖြင့် သွန်းလုပ်ထားပါသည်။ ဆီနှစ်မြှုပ်ထားသော ဗားရှင်းများအတွက်၊ ကျွန်ုပ်တို့သည် ဆီချဲ့ခြင်းကို စုပ်ယူရန်အတွက် ချောဆီကန်ဖြင့် တွင်းထွက်ဆီ သို့မဟုတ် သဘာဝ အီစတာအရည်ကို အသုံးပြုပါသည်။

Switchgear နှင့် Busbar များ

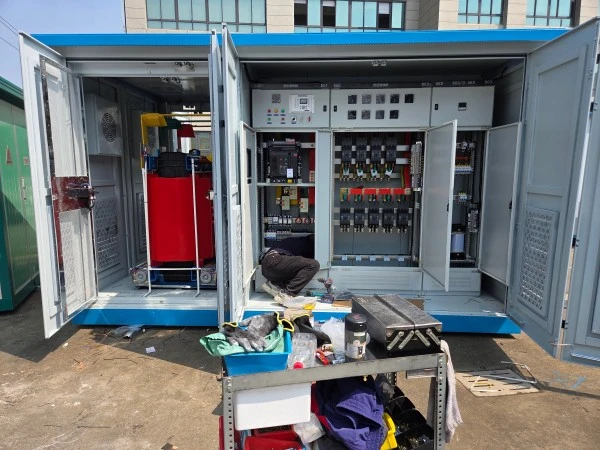

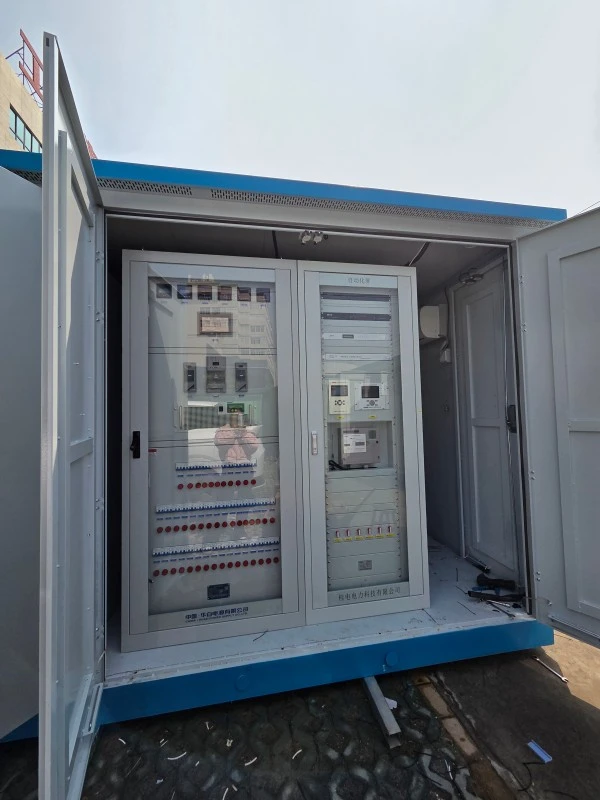

Smart ကြိုတင်ထည့်သွင်းထားသော ဥရောပအမျိုးအစား ထရန်စဖော်မာဓာတ်အားခွဲရုံအတွင်းတွင်၊ HV အကန့်သည် မြင်သာသောကွဲအဆက်အသွယ်များနှင့်အတူ load break switch သို့မဟုတ် circuit breaker (SF6 သို့မဟုတ် vacuum type) ကို ထားရှိပေးပါသည်။ LV အကန့်တွင် ပင်မပုံသွင်းထားသော ကာစ်ပတ်စ်ဘရိတ်ကာ (MCCB)၊ ဖိဒ်ဘရိတ်ကာများနှင့် ဘတ်စ်ဘားစနစ် 4000A အထိ အဆင့်သတ်မှတ်ထားသည့် ဘတ်စ်ဘားစနစ်တို့ ပါဝင်သည်။ ဘတ်စ်ဘားများအားလုံးသည် အပူကျုံ့သော လျှပ်ကာဖြင့် သံဖြူဖြင့်ပြုလုပ်ထားသော ကြေးနီဖြစ်သည်။

Intelligent Monitoring System (ချန်လှပ်ထားနိုင်သည်)

ကျွန်ုပ်တို့သည် သုံးဆင့်ဗို့အားများ၊ လျှပ်စီးကြောင်းများ၊ တက်ကြွမှု/တုံ့ပြန်မှုပါဝါနှင့် ဟာမိုနီများကို 31 ရက်မြောက်အထိ တိုင်းတာသည့် စမတ် RTU (အဝေးထိန်းကိရိယာယူနစ်) ကို ပေါင်းစပ်ထားသည်။ ဒေတာကို ၅ မိနစ်တိုင်း မှတ်တမ်းဝင်ပြီး ရက် 90 ကြာ သိမ်းဆည်းထားသည်။ ဗို့အားလွန်ခြင်း၊ ဗို့အားအောက်၊ အပူချိန်လွန်ခြင်းနှင့် တံခါးဖွင့်ခြင်းအတွက် နှိုးစက်များကို SMS သို့မဟုတ် အီးမေးလ်မှတဆင့် ပေးပို့ပါသည်။

အရည်အသွေးစစ်ဆေးခြင်း။

စမတ်ကြိုတင်တပ်ဆင်ထားသော ဥရောပအမျိုးအစား ထရန်စဖော်မာခွဲရုံတိုင်းသည် 100% စက်ရုံစမ်းသပ်မှုကို ခံယူသည်-

1. Dielectric ခံနိုင်ရည်စမ်းသပ်မှု (1 မိနစ်အတွက် 2.5kV)

2. ဒိုင်းနမစ် တိုတောင်းသော စမ်းသပ်မှု (ပုံစံတူ)

3. IP54 ရေဝင်ပေါက်စမ်းသပ်မှု

4. Temperature rise test (8 နာရီအပြည့်သွင်းပြီး)

5. တစ်စိတ်တစ်ပိုင်းထွက်ပေါက်တိုင်းတာခြင်း (အခြောက်အမျိုးအစားအတွက် ≤10pC)

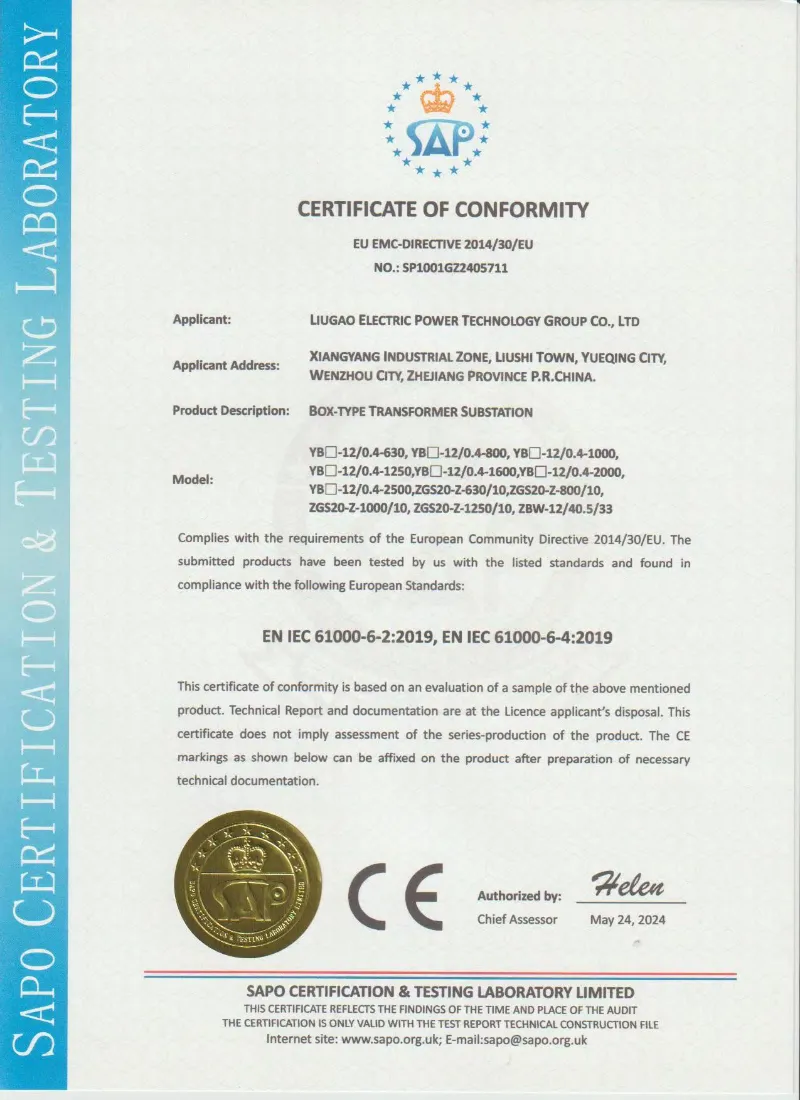

6. စမ်းသပ်မှုအစီရင်ခံစာများကို IEC 62271-202၊ GB/T 17467 နှင့် EN 61330 စံနှုန်းများနှင့်အညီ ပို့ဆောင်ပေးပါသည်။
