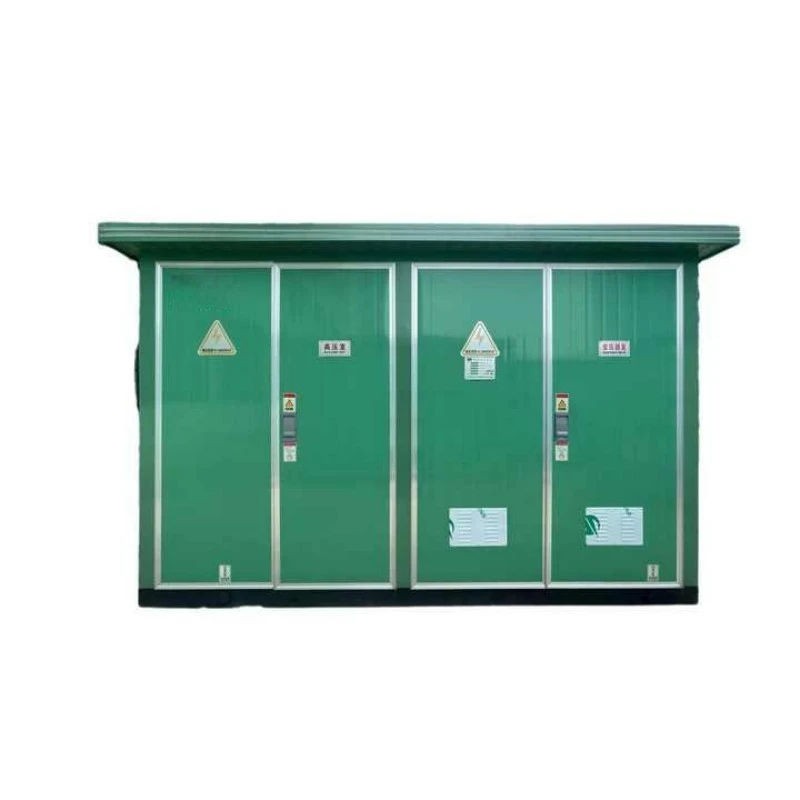

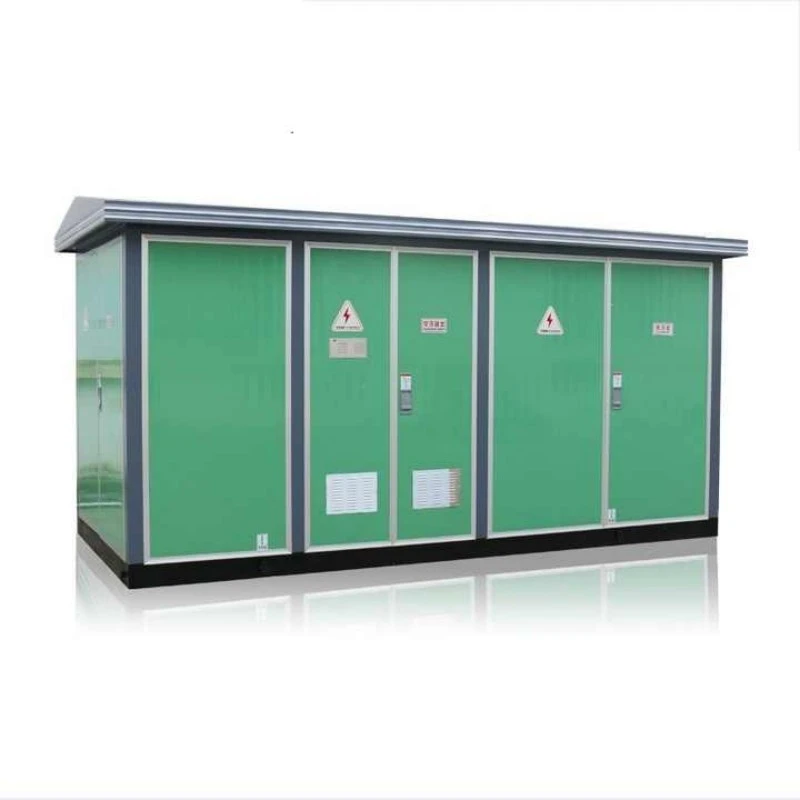

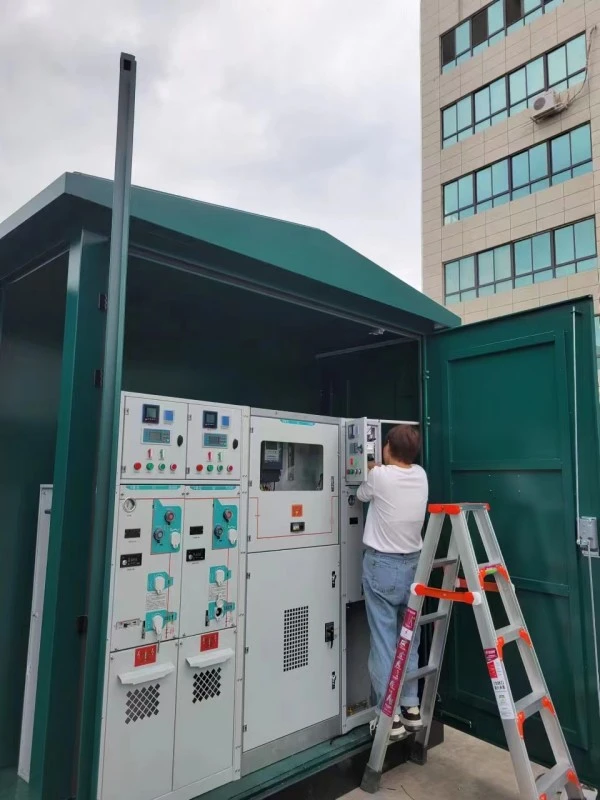

Prefabricated Compact European Type ဓာတ်အားခွဲရုံ

Prefabricated Compact European Type Substation သည် ဗို့အားနည်းပါးသော ဝန်များထံသို့ အလယ်အလတ်ဗို့အားလျှပ်စစ်ဓာတ်အား လက်ခံခြင်း၊ အသွင်ပြောင်းခြင်းနှင့် ဖြန့်ဖြူးရန် ဒီဇိုင်းထုတ်ထားသည့် စက်ရုံသုံးခန်းပါ အလုံပိတ်ဓာတ်အားဖြန့်ဖြူးရေးယူနစ်တစ်ခုဖြစ်သည်။ စက်ရုံတွင် ရက်သတ္တပတ်များစွာ လိုအပ်သော ရိုးရာကွန်ကရစ်ဖြင့် တည်ဆောက်ထားသော ဓာတ်အားခွဲရုံများနှင့် မတူဘဲ၊ ဤယူနစ်သည် ချိတ်ဆက်ရန် အသင့်ရောက်ရှိနေပြီဖြစ်သည်။

အဲဒါဘာလဲ?

Prefabricated Compact European Type Substation (တစ်ခုအဖြစ်လည်းလူသိများသည်။ဥရောပသေတ္တာဓာတ်အားခွဲရုံ) ကွဲပြားသော အပိုင်းသုံးပိုင်း ပါ၀င်သည် ။

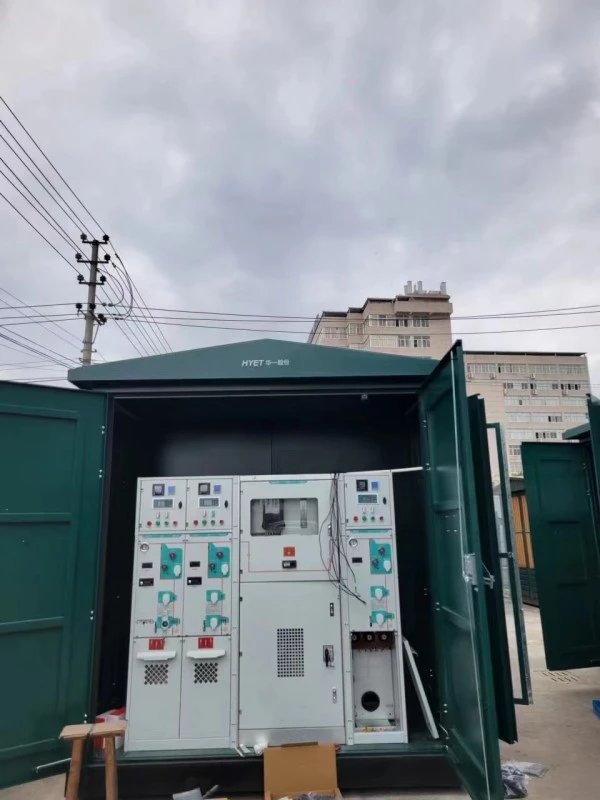

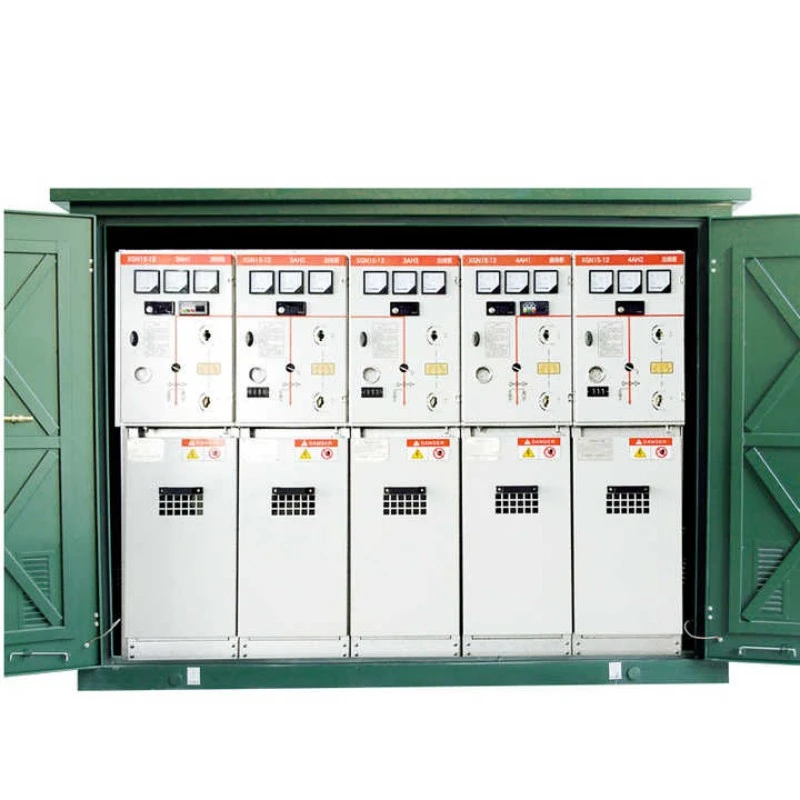

1. ဗို့အားမြင့် (HV) အခန်း- အိမ်များ ခလုတ်ဂီယာ၊ အကာအကွယ် relays နှင့် မီတာတိုင်းကိရိယာများ။

2. Transformer compartment- ဆီနှစ်မြှုပ်ထားသော သို့မဟုတ် အခြောက်ပုံစံ ထရန်စဖော်မာ ပါရှိသည်။

3. ဗို့အားနိမ့် (LV) အကန့်- ဖြန့်ဖြူးမှုအကန့်များ၊ ဆားကစ်ဘရိတ်ကာများနှင့် အထွက် feeders များပါရှိသည်။

ဤအခန်းသုံးခုကို "I" သို့မဟုတ် "II" ပုံသဏ္ဍာန်ဖြင့် ရာသီဥတုဒဏ်ခံသော သံမဏိ သို့မဟုတ် ပေါင်းစပ်အကာအရံတစ်ခုအတွင်း စီစဥ်ထားသည်။ ကွက်လပ်တစ်ခုစီကို သတ္တုအပိုင်းများဖြင့် ပိုင်းခြားထားပြီး အမှားအယွင်းများ ပြန့်ပွားခြင်းမှ ကာကွယ်ရန်။

ဘာတတ်နိုင်မလဲ။

ဤစက်ပစ္စည်းသည် အဓိကလုပ်ဆောင်ချက်သုံးခုကို လုပ်ဆောင်သည်-

1. အဆင့်နိမ့်ဗို့အားပြောင်းလဲခြင်း- အဝင်အလတ်ဗို့အား (6kV၊ 10kV၊ 20kV၊ 35kV) ကို အသုံးပြု၍ရနိုင်သော အနိမ့်ဗို့အား (400V၊ 230V) အဖြစ်သို့ ပြောင်းသည်။

2. ကာကွယ်ခြင်းနှင့် အထီးကျန်ခြင်း- မှားယွင်းနေသော ဆားကစ်များကို အလိုအလျောက် သီးခြားခွဲထုတ်ပြီး ရေအောက်ပိုင်ဆိုင်မှုများကို ကာကွယ်ပေးသည်။

3. Load စီမံခန့်ခွဲမှု- အထွက်ဆားကစ်အများအပြားသို့ ပါဝါဖြန့်ဝေပေးကာ ရွေးချယ်သောခလုတ်ပြောင်းခြင်း၊ မီတာတိုင်းတာခြင်းနှင့် စောင့်ကြည့်ခြင်းတို့ကို လုပ်ဆောင်ပေးသည်။

Prefabricated Compact European အမျိုးအစား ဓာတ်အားခွဲရုံအား စက်ရုံတွင် ကြိုတင်ကြိုးတပ်ထားပြီး စမ်းသပ်ထားသောကြောင့်၊ ၎င်းသည် ရှုပ်ထွေးသောနေရာရှိ ဝါယာကြိုးအမှားများကို ဖယ်ရှားပေးပါသည်။ ၎င်းသည် လူနေရပ်ကွက်များ၊ စက်ရုံများ၊ ဆိုလာခြံများနှင့် EV အားသွင်းစခန်းများတွင် နောက်ဆုံးဓာတ်အားဖြန့်ဖြူးမှုအတွက် အာရုံကြောစင်တာအဖြစ် ဆောင်ရွက်ပါသည်။

ထုတ်ကုန်အားသာချက်များ

Lugao Power မှ Prefabricated Compact European အမျိုးအစားခွဲရုံကို သင်ရွေးချယ်သောအခါ၊ သမားရိုးကျ ဓာတ်အားခွဲရုံများနှင့် အမေရိကန်အမျိုးအစား အခြားရွေးချယ်စရာများထက် ထူးခြားသော အပြိုင်အဆိုင် အားသာချက်ငါးခုကို သင်ရရှိမည်ဖြစ်သည်။

အားသာချက် 1- သာလွန်ဝန်ထမ်း လုံခြုံမှု

သုံးခန်းတွဲ "ခွဲခြမ်းစိတ်ဖြာခြင်း" ဒီဇိုင်းသည် စစ်မှန်သော Prefabricated Compact European အမျိုးအစား ဓာတ်အားခွဲရုံ၏ အမှတ်အသားဖြစ်သည်။ အပိုင်းတစ်ခုစီကို စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်ဆိုင်ရာ သော့ခတ်များဖြင့် အပြည့်အဝ ချိတ်ဆက်ထားသည်။ ဥပမာအားဖြင့်၊ ပင်မဘရိတ်ကာကိုပိတ်ထားပါက LV တံခါးသည် မဖွင့်နိုင်ပါ။ မြေဆီလွှာခလုတ်ကို ပိတ်မထားပါက HV တံခါးသည် မပွင့်နိုင်ပါ။ ဤဆင့်ကဲဘေးကင်းရေး ယုတ္တိဗေဒသည် တိုက်ရိုက်ထိတွေ့မှုကို ဟန့်တားကာ အော်ပရေတာများအတွက် ရောင်ရမ်းမှုအန္တရာယ်ကို သိသိသာသာ လျှော့ချပေးသည်။ ဆန့်ကျင်ဘက်အားဖြင့် အမေရိကန်အမျိုးအစား ဓာတ်အားခွဲရုံများသည် ဖျစ်အစားထိုးချိန်တွင် တိုက်ရိုက်ထုတ်လွှတ်သည့် အစိတ်အပိုင်းများကို မကြာခဏဆိုသလို ထုတ်ဖော်ပြသထားသည်။

အားသာချက် 2- အနှောက်အယှက်မရှိ ပါဝါထောက်ပံ့နိုင်မှု

ထရန်စဖော်မာတစ်ခုလုံးအား စွမ်းအင်ထုတ်ရန် လိုအပ်သည့် fuse ကိုအစားထိုးသည့် အမေရိကန်အမျိုးအစားယူနစ်များနှင့်မတူဘဲ၊ ကျွန်ုပ်တို့၏ Prefabricated Compact European အမျိုးအစားခွဲရုံသည် သီးခြားပြုပြင်ထိန်းသိမ်းမှုကို ခွင့်ပြုပါသည်။ HV ဘက်ခြမ်းသည် အသက်ရှင်နေချိန်တွင် မီတာဖတ်ရန်အတွက် LV အခန်းကို ဖွင့်နိုင်သည်။ ပိုမိုအဆင့်မြင့်သောဗားရှင်းများသည် အထက်ပိုင်းချို့ယွင်းမှုများအတွင်း၌ပင် ရေစီးကြောင်းချို့ယွင်းမှုများအတွင်း၌ပင် ရေအောက်ဖောက်သည်များအား ပါဝါထိန်းသိမ်းပေးသည့် "two-in, two-out" configuration ကိုဖွင့်ပေးသည့် loop-switching RMU (Ring Main Unit) ကို ထားရှိနိုင်ပါသည်။ ၎င်းသည် ဆေးရုံများနှင့် ဒေတာစင်တာများအတွက် မရှိမဖြစ်လိုအပ်စေသည်။

အားသာချက် 3- အလွန်ကောင်းမွန်သော အပူပိုင်းစီမံခန့်ခွဲမှု

ထရန်စဖော်မာအခန်းတစ်ခုစီတွင် အတင်းအဓမ္မ လေဝင်လေထွက် (အလိုအလျောက် အပူထိန်းစနစ်ဖြင့် ထိန်းချုပ်ထားသော ပန်ကာများ) နှင့် သဘာဝအတိုင်း အငွေ့ပျံသည့် ခလုတ်များပါရှိသည်။ ရုပ်ပိုင်းခြားနားခြင်းဆိုသည်မှာ ထရန်စဖော်မာမှထုတ်ပေးသော အပူသည် HV အကန့်ရှိ အရေးကြီးသော အီလက်ထရွန်းနစ်ပြန်တမ်းများကို မထိခိုက်စေပါ။ ကျွန်ုပ်တို့၏စမ်းသပ်မှုများသည် နွေရာသီအထွတ်အထိပ်ကာလတွင် အပိုင်းပိုင်းမခွဲထားသောဒီဇိုင်းများထက် 15-20°C အတွင်းအပူချိန်ဆက်လက်တည်ရှိနေကာ ကာရံသက်တမ်းကို တိုက်ရိုက်သက်တမ်းတိုးစေပါသည်။

အားသာချက် 4- အလွန်အမင်း Environmental Adaptability

အနိမ့်ဆုံး IP54 အထိ တည်ဆောက်ထားပြီး (ဖုန်မှုန့်များ တင်းကျပ်ပြီး ရေဂျက်လေယာဉ်များကို ကာကွယ်ထားသည်)၊ အရံအတားသည် ဆားဖြန်းမှု၊ သဲမုန်တိုင်းများနှင့် မိုးသည်းထန်စွာရွာသွန်းမှုကို ခံနိုင်ရည်ရှိသည်။ 40mm air gap နှင့် anti-condensation heaters သည် အတွင်းပိုင်းအစိုဓာတ်ကို ကာကွယ်ပေးပါသည်။ လည်ပတ်မှုအတိုင်းအတာ- -40°C မှ +55°C။ ဤကြံ့ခိုင်မှုသည် Prefabricated Compact European အမျိုးအစားခွဲရုံသည် ကမ်းရိုးတန်းလေရဟတ်ခြံများနှင့် သဲကန္တာရနေရောင်ခြည်စွမ်းအင်သုံး ပရောဂျက်များအတွက် မူရင်းရွေးချယ်မှုဖြစ်သည်။

အားသာချက် 5- ပိုင်ဆိုင်မှုစုစုပေါင်းကုန်ကျစရိတ် (TCO)

ကနဦးဝယ်ယူသည့်စျေးနှုန်းသည် နှိုင်းယှဉ်နိုင်သောအမေရိကန်အမျိုးအစားယူနစ်ထက် 15-20% မြင့်မားသော်လည်း နှစ် 20 ကျော် TCO သည် 30% နိမ့်သည်။ ဘာကြောင့်လဲ? ဥရောပအမျိုးအစား ယူနစ်များတွင် အစားထိုးနိုင်သော၊ မော်ဂျူလာ အစိတ်အပိုင်းများ ရှိသည် (သင်သည် မှားယွင်းနေသော ဖျစ်တစ်ခုသာ၊ busbar တစ်ခုလုံးကို မဟုတ်ဘဲ ပြောင်းလဲခြင်း)။ ဆီလှောင်ကန်များသည် မြေပြင်ညစ်ညမ်းမှုဒဏ်ငွေများကို တားဆီးပေးသည်။ ကွန်ကရစ်အခန်းတည်ဆောက်ခြင်းနှင့် ကွန်ကရစ်အခန်းတည်ဆောက်ခြင်းထက် အနည်းဆုံး မြို့ပြအလုပ်များသည် တပ်ဆင်လုပ်အားအတွက် တစ်ယူနစ်လျှင် ဒေါ်လာ ၅,၀၀၀ မှ ဒေါ်လာ ၁၀,၀၀၀ သက်သာစေသည်။

ထုတ်ကုန်အင်္ဂါရပ်များ

အောက်တွင် ကျွန်ုပ်တို့၏ Prefabricated Compact European အမျိုးအစား ဓာတ်အားခွဲရုံ၏ သီးခြား အင်ဂျင်နီယာအင်္ဂါရပ်များမှာ-

ထုတ်လုပ်မှုအသေးစိတ်

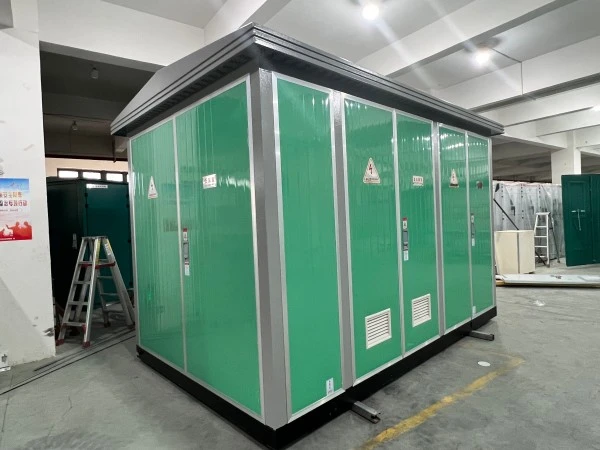

Lugao Power သည် ကျွန်ုပ်တို့၏ ISO 9001-certified 25,000m² စက်ရုံတွင် Prefabricated Compact European အမျိုးအစားခွဲရုံတိုင်းကို ထုတ်လုပ်ပါသည်။ အောက်တွင် ကျွန်ုပ်တို့၏ အရည်အသွေးကို ကွဲပြားစေသည့် အဓိက ထုတ်လုပ်မှုအသေးစိတ်များဖြစ်သည်။

ပစ္စည်းရွေးချယ်မှု

သံမဏိ- DX51D+Z275 သွပ်ရည်စိမ်သံမဏိများကို တင်သွင်းပြီး CNC turret punch (ခံနိုင်ရည် ±0.2 မီလီမီတာ) ကို ဖြတ်တောက်ပြီး ကွေးထားသည်။

GRP (Glass Reinforced Polyester)- ကမ်းရိုးတန်းအော်ဒါများအတွက် ကမ်းလှမ်းသည် - သံချေးတက်ခြင်း လုံးဝမရှိသော်လည်း ကုန်ကျစရိတ်ပိုများသည်။ Fire retardant class VO (UL94)။

Transformer Core- Amorphous metal သို့မဟုတ် CRGO ဆီလီကွန်သံမဏိ (M5 အဆင့်၊ အထူ 0.23mm)။ ပုံမှန်သံမဏိထက် 70% လျော့ချပေးသည်။

စည်းဝေးပွဲလုပ်ငန်းစဉ်

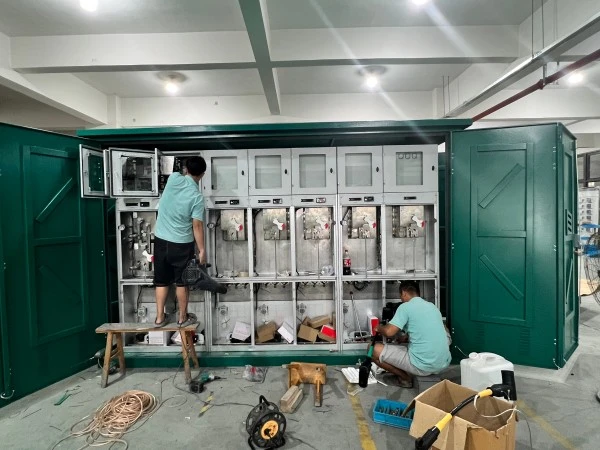

အကန့်ပြုလုပ်ခြင်း- HV၊ Transformer နှင့် LV အပိုင်းများအတွက် သီးခြားဂဟေဂျစ်များ။ အကွက်တစ်ခုစီကို ဆပ်ပြာရည် (ဆီထည့်ရန်) ဖြင့် စမ်းသပ်ထားသည်။

ပန်းချီ- ကြိုလိမ်းခြင်း (degreasing၊ phosphating) → Epoxy primer (80μm) → Polyester topcoat (70μm)။ ဆားဖြန်းဆေးစမ်းသပ်မှု- 720 နာရီကြာ ပုတ်ခတ်မှုမရှိဘဲ။

အတွင်းပိုင်းဝါယာကြိုးများ- Halogen မပါသော၊ 90°C အဆင့်ရှိသော ကြေးနီကြိုးများ၊ hex dies (ဆွဲထုတ်စမ်းသပ်ခြင်း >200N)။ အပူကျုံ့အမှတ်အသားများဖြင့် တံဆိပ်တပ်ထားသော terminal များအားလုံး။

ထရန်စဖော်မာတပ်ဆင်ခြင်း- ဆီဖြည့်ထရန်စဖော်မာများသည် လေဟာနယ်အခြောက်ခံခြင်း (ကျန်ရှိသော အစိုဓာတ် <0.5%)။ ခြောက်သွေ့အမျိုးအစား ထရန်စဖော်မာများကို လေဟာနယ်ဖိအား (VPI) အောက်တွင် နှစ်ကြိမ် ရောနှောထားသည်။

အရည်အသွေးထိန်းချုပ်စစ်ဆေးမှုများ

1. Dielectric စမ်းသပ်မှု- HV ဘက်ခြမ်းအတွက် 28kV/1min; LV ဘက်ခြမ်းအတွက် 3kV/1min

2. အပူလည်ပတ်မှု- 40°C ဝန်းကျင်တွင် အပြည့်အ၀ 8 နာရီကြာအောင်၊ 12 PT100 အာရုံခံကိရိယာများဖြင့် စောင့်ကြည့်သော အပူချိန်မြင့်တက်ခြင်း။

3. IP စမ်းသပ်ခြင်း- ဖုန်မှုန့်အခန်းကို 8 နာရီကြာအောင်၊ ထို့နောက် ရေဂျက်စမ်းသပ်မှု (100 လီတာ/မိနစ်တွင် 12.5 မီလီမီတာ နော်ဇယ်)။

4. Functional interlock test- ခလုတ်တိုင်းတွင် အဖွင့်-အပိတ် 50 ကြိမ်။

စိတ်ကြိုက်ရွေးချယ်စရာများ

1. အရောင်- RAL 7035 (မီးခိုးရောင်) စံနှုန်း၊ တောင်းဆိုချက်အရ မည်သည့် RAL ကုဒ်မဆို (+15 ရက်ကြာချိန်)။

2. ကေဘယ်အဝင်- အောက်ခြေ (အုတ်ခုံမှတဆင့်) သို့မဟုတ် ဘေး (ဂလင်းပြားများ)။

3. စမတ်ကျသောအင်္ဂါရပ်များ- 4G/WiFi မှတစ်ဆင့် IoT-ဖွင့်ထားသော အဝေးထိန်းစနစ် (လက်ရှိ၊ ဗို့အား၊ အပူချိန်၊ တံခါးအခြေအနေ)။

ထုပ်ပိုးမှု၊ ပို့ဆောင်မှု၊ အာမခံ

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

ကြိုတင်ပြင်ဆင်ထားသော ကျစ်ကျစ်လစ်လစ်ရှိသော ဥရောပအမျိုးအစားခွဲရုံတစ်ခုစီကို တပ်ဆင်ထားသော lifting lugs လေးခု (2× စုစုပေါင်းအလေးချိန် စမ်းသပ်ထားသည်) ကို အသုံးပြု၍ ရုတ်သိမ်းသည်။ ထုပ်ပိုးမှုလုပ်ငန်းစဉ်-

● အတွင်းပိုင်း- ဖြတ်သန်းအစိုဓာတ်ကို စုပ်ယူရန် အကွက်တစ်ခုစီတွင် စီလီကာဂျယ် ဆပ်ပြာရည်အထုပ်များ (2 ကီလိုဂရမ်) ထည့်ထားသည်။

● ကေဘယ်ကြိုးများ- ပလပ်စတစ်ထုပ်များနှင့် သတ္တုဓာတ်ပါသောတိပ်များဖြင့် အလုံပိတ်။

● အပြင်ပိုင်း- VCI (Vapor Corrosion Inhibitor) ဖလင်ဖြင့် ဆန့်ထုတ်ပြီး ရေစိုခံတာပေါ်လင်ဖြင့် ဖုံးအုပ်ထားသည်။

● သံချောင်း- သံမဏိသင်္ဘောလမ်းချော်မှု (Forklift အိတ်များအတွက် 1200 မီလီမီတာ အမြင့်) ပေါ်တွင် ဘောင်ခတ်ထားသည်။ ထောင့်အကာအကွယ်များနှင့် ထွားကျိုင်းကြိုးများ။

ပို့ဆောင်ချိန်- စံ 630kVA ယူနစ်အတွက် အလုပ်ချိန် 25 ရက်၊ စိတ်ကြိုက်အော်ဒါများအတွက် 35 ရက် (စမတ်တိုင်းတာခြင်းအပါအဝင်)။

အာမခံနှင့်ရောင်းချပြီးနောက်

အာမခံကာလ- ပို့ဆောင်သည့်နေ့မှစ၍ 12 လ သို့မဟုတ် ပို့ဆောင်မှုမှ 14 လ (မည်သည့်အရာသည် ပထမဆုံးလာရောက်သည်ဖြစ်စေ)။

အကျုံးဝင်မှု- ပစ္စည်း သို့မဟုတ် လက်ရာတွင် ထုတ်လုပ်မှု ချွတ်ယွင်းချက်အားလုံး။ မိုးကြိုးပစ်ခြင်း၊ ရေကြီးခြင်း၊ တံဆိပ်ပြားထက် ပိုတင်ဆောင်ခြင်း သို့မဟုတ် ခွင့်ပြုချက်မရှိဘဲ ပြုပြင်မွမ်းမံခြင်းများကြောင့် ပျက်စီးဆုံးရှုံးမှုများကို ဖုံးကွယ်ထားခြင်း မရှိပါ။
