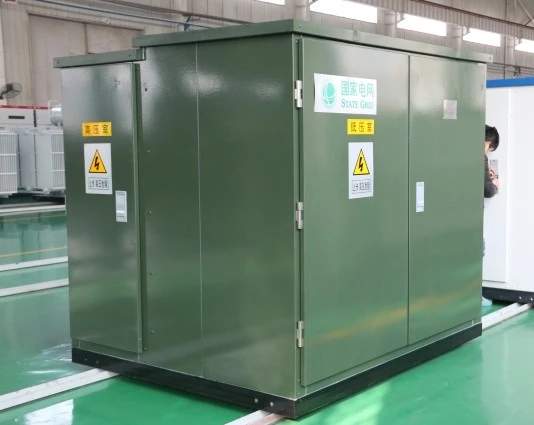

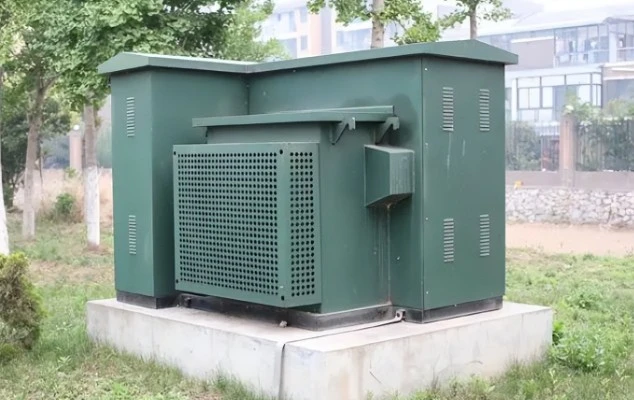

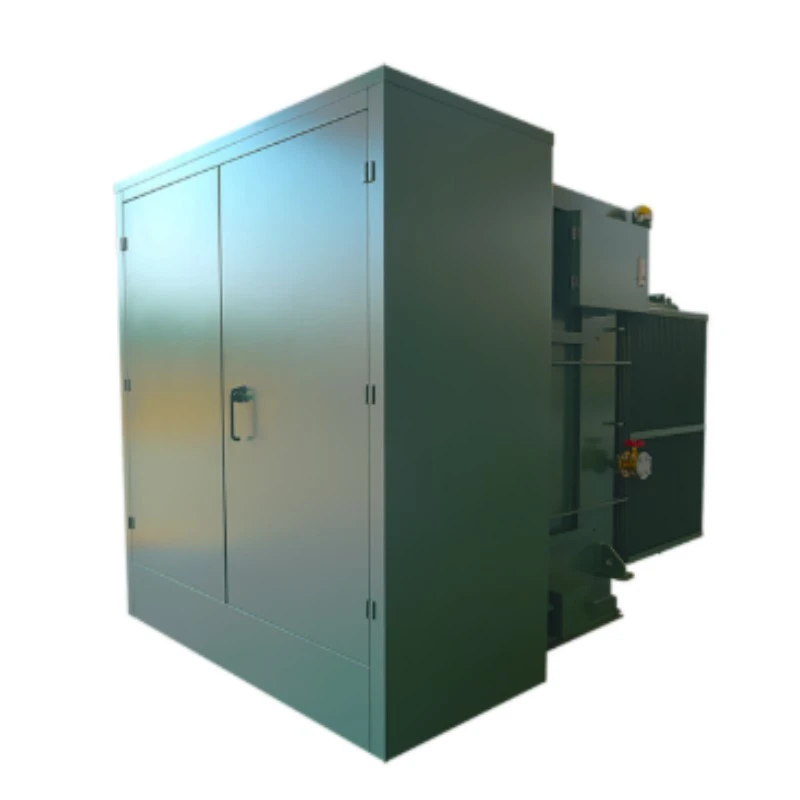

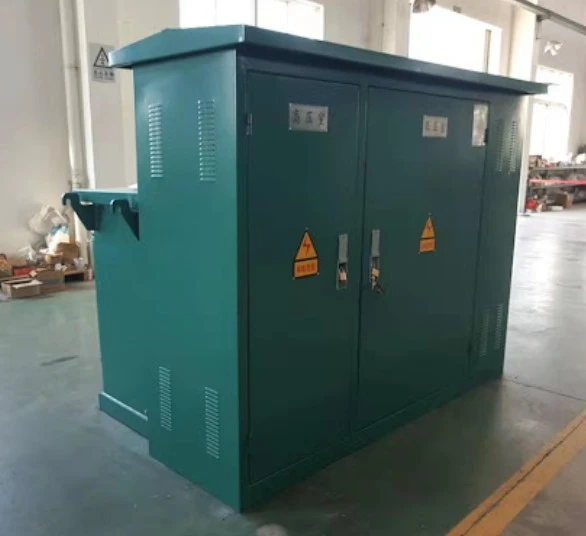

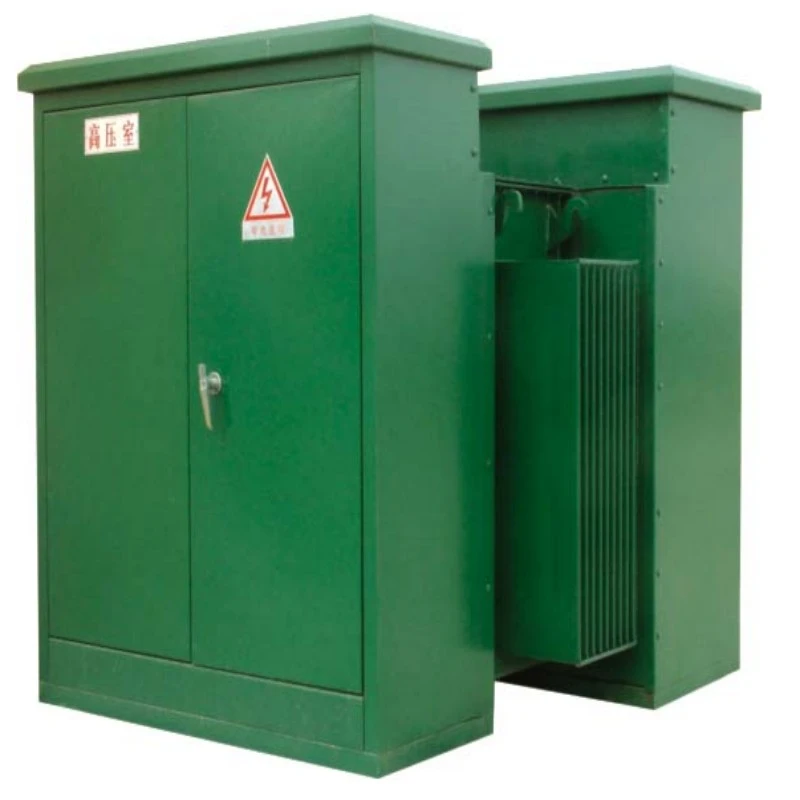

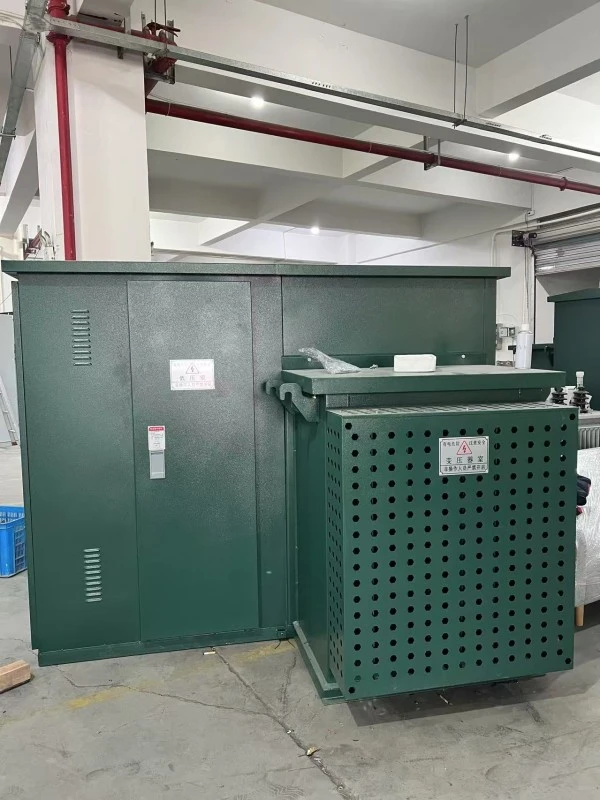

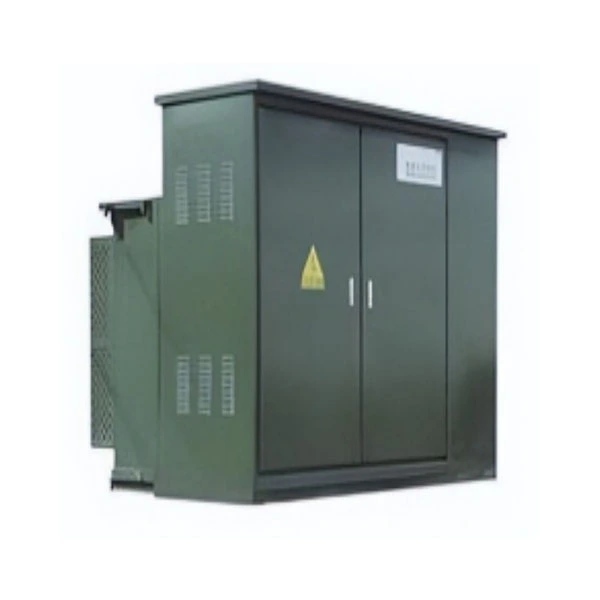

Transformer Oil Insulation Box-Type Compact American Type ဓာတ်အားခွဲရုံ

Transformer oil insulation Box-Type Compact American type Substation သည် အပြည့်အ၀ပေါင်းစပ်ပြီး ပါဝါဖြန့်ဖြူးရေးဖြေရှင်းချက်တစ်ခုဖြစ်သည်။ အဓိပ္ပါယ်အားဖြင့်၊ ၎င်းသည် ကျစ်လစ်သော၊ ချော်လဲသော တပ်ဆင်ထားသော ပရိဘောဂတစ်ခုအား ပေါင်းစပ်ထားသည်။ဗို့အားမြင့် switchgearအလုံပိတ်ထားသော သတ္တုအကာတစ်ခုအတွင်း၊ ဆီနှစ်မြှုပ်ထားသော ပါဝါထရန်စဖော်မာနှင့် ဗို့အားနည်းသော ဖြန့်ဖြူးရေးပြားများ။

အဲဒါဘာလဲ-

အစိတ်အပိုင်းများကို ခွဲထုတ်သည့် ရိုးရာဥရောပပုံစံ ဓာတ်အားခွဲရုံများနှင့် မတူဘဲ၊အမေရိကန် အမျိုးအစား ယူနစ်transformer oil ကို လျှပ်စစ် insulator နှင့် cooling medium အဖြစ် အသုံးပြုသည်။ ထရန်စဖော်မာတိုင်ကီအား အရံအတားနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံအရ ပေါင်းစပ်ထားပြီး "box-type" form factor ကို ဖန်တီးသည်။

၎င်းသည် အဘယ်အရာလုပ်ဆောင်သည်-

ဤဓာတ်အားခွဲရုံသည် ဗို့အားမြင့်ပင်မလျှပ်စစ်ဓာတ်အား (ပုံမှန်အားဖြင့် 12kV မှ 36kV) သို့ ဗို့အားနိမ့်အသုံးပြုနိုင်သော ဓာတ်အား (208V မှ 480V) သို့ ပြောင်းလဲရန် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် အရေးပါသောလုပ်ဆောင်ချက်သုံးခုကို လုပ်ဆောင်သည်။

1. Voltage Step-Down- အသုံးပြုမှုဗို့အားသို့ အလယ်အလတ်ဗို့အားကို လျှော့ချပေးသည်။

2. ကာကွယ်ခြင်း- ရေအောက်လိုင်းများ ချို့ယွင်းမှုမှ ကာကွယ်ရန် အိမ်များသည် fuse များနှင့် breakers များ။

3. ဖြန့်ဖြူးခြင်း- လူနေရပ်ကွက်များ၊ ကူးသန်းရောင်းဝယ်ရေးစင်တာများ သို့မဟုတ် စက်မှုအဆောက်အအုံများသို့ လျှပ်စစ်ဓာတ်အား စီမံခန့်ခွဲခြင်းနှင့် ဖြန့်ဖြူးပေးခြင်း။

Transformer oil insulation Box-Type Compact American အမျိုးအစား ဓာတ်အားခွဲရုံသည် နေရာလွတ်တွင် ပရီမီယံထက် သာလွန်သော်လည်း ယုံကြည်စိတ်ချရမှုကို အလျှော့မပေးနိုင်ပါ။ ၎င်းသည် သီးခြားခြံစည်းရိုးခတ်ထားသော ခြံ သို့မဟုတ် ကွန်ကရစ်အိပ်ခန်းတစ်ခုအတွက် လိုအပ်မှုကို ဖယ်ရှားပေးသည်။

ထုတ်ကုန် သတ်မှတ်ချက် (သတ်မှတ်ချက်)

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

Q1- Transformer oil insulation Box-Type Compact American အမျိုးအစား ဓာတ်အားခွဲရုံသည် Standard pad-mounted transformer နှင့် မည်သို့ကွာခြားသနည်း။

A1- ခြားနားချက်သည် ပေါင်းစပ်မှုတွင် တည်ရှိသည်။ standard pad-mounted transformer သည် transformer တစ်ခုသာဖြစ်သည်။ ကျွန်ုပ်တို့၏ Box-Type Compact American အမျိုးအစား ဓာတ်အားခွဲရုံတွင် Load break switches များနှင့် fuses များ ပါရှိသည့် ဗို့အားမြင့်အခန်းတစ်ခု နှင့် ဗို့အားနိမ့် ဘရိတ်ကာ panel တစ်ခု ပါဝင်သည်။ ၎င်းသည် "သေတ္တာအတွင်းရှိ ဓာတ်အားခွဲရုံ" ဖြစ်ပြီး စံယူနစ်သည် ရိုးရိုး transformer ဖြစ်သည်။ ဆီလျှပ်ကာသည် အမှားအယွင်းများအတွင်း သာလွန်ကောင်းမွန်သော arc-quenching စွမ်းရည်ကိုလည်း ပေးပါသည်။

Q2- ပြင်းထန်သောရာသီဥတုတွင် ကျွန်ုပ်၏လုပ်ဆောင်မှုအား ဆီလျှပ်ကာသည် မည်သို့အကျိုးပြုသနည်း။

A2- Transformer oil သည် လေထက် dielectric strength ပိုမြင့်ပြီး thermal conductivity သိသိသာသာ ပိုကောင်းပါသည်။ ပူပြင်းသောရာသီဥတုတွင် (50°C အထိ) ဆီသည် အူတိုင်နှင့် ကွိုင်များမှ အပူများကို စုပ်ယူကာ ကော်ရစ်ကန်နံရံများမှတဆင့် စိမ့်ထွက်စေသည်။ အေးသောရာသီဥတုတွင် ဆီသည် တည်ငြိမ်သော viscosity ကိုထိန်းထားပြီး အတွင်းပိုင်း arcing ကိုကာကွယ်ပေးသည်။ ၎င်းသည် Transformer oil insulation Box-Type Compact American အမျိုးအစား ဓာတ်အားခွဲရုံသည် သဲကန္တာရများ၊ ကမ်းရိုးတန်းဒေသများနှင့် နှင်းထူထပ်သော တောင်များကို ဖြတ်သန်းရန်အတွက် စံပြဖြစ်စေသည်။

Q4- ဗို့အားနိမ့် output configuration ကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

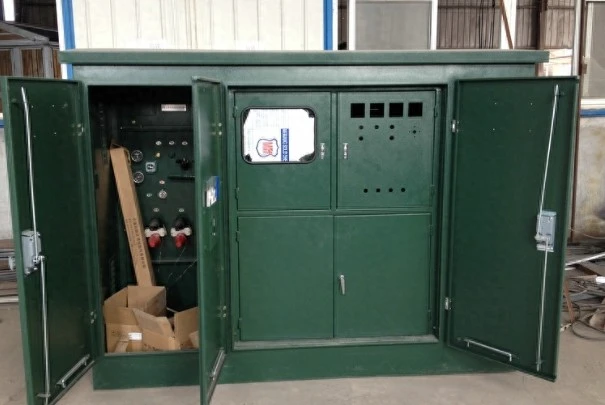

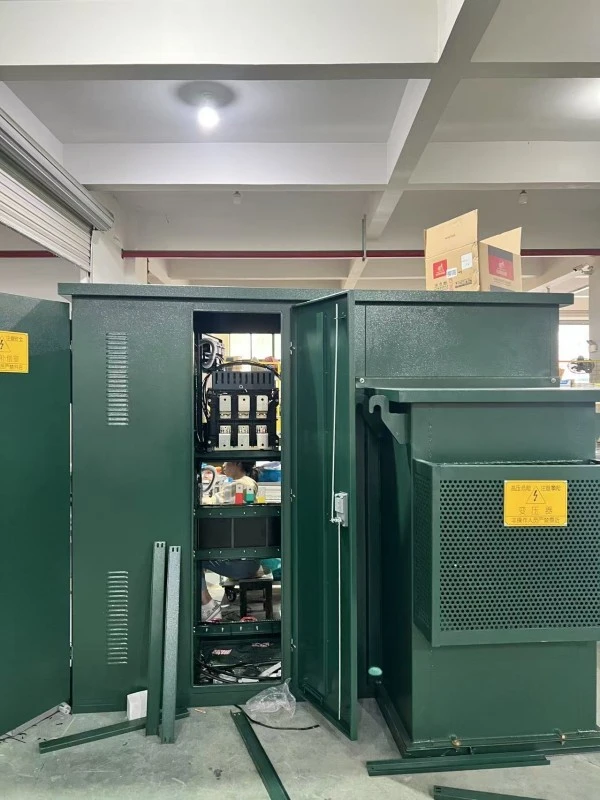

A4: ဟုတ်တယ်။ ကျွန်ုပ်တို့သည် MCCB (Molded Case Circuit Breaker) အထွက်များအပါအဝင် နည်းလမ်း 2 မှ 8 ခုအထိ တပ်ဆင်နိုင်သော ဗို့အားနိမ့် panel များကို ပေးဆောင်ထားပါသည်။ သင်သည် မီတာတိုင်းတာခြင်းအခန်းများ၊ လျှပ်စီးကြောင်းဖမ်းကိရိယာများနှင့် အလိုအလျောက်ပါဝါအချက်အချာ တည့်မတ်ပေးသည့် ကာဗာစီတာများကိုလည်း ထည့်သွင်းနိုင်သည်။

လျှောက်လွှာအခြေအနေများ

1. လူနေရပ်ကွက်များ- အိမ်ရာရှုပ်ထွေးမှုအတွက် မြေအောက်အစာကွန်ရက်များကို စွမ်းအားပေးသည်။

2. လေအားနှင့် ဆိုလာခြံများ- ဂျင်နရေတာဗို့အားကို မြှင့်တင်ပေးသည် သို့မဟုတ် အရန်ဓာတ်အားအတွက် ဂရစ်ဗို့အားကို လျှော့ချပါ။

3. EV အားသွင်းစခန်းများ- အမြန် DC အားသွင်းကိရိယာများအတွက် အထူးသီးသန့် 480V-3 အဆင့်ပါဝါကို ပံ့ပိုးပေးပါသည်။

4. စက်မှုပန်းခြံများ- ဆောက်လုပ်ရေးလျှပ်စစ်အတွက် ယာယီ သို့မဟုတ် အမြဲတမ်းကျစ်လစ်သော ဓာတ်အားခွဲရုံအဖြစ် ဆောင်ရွက်ပါသည်။

5. မြို့ပြပြန်လည်ပြုပြင်ရေးပရောဂျက်များ- ရေကြီးမှုအန္တရာယ်ရှိသည့် ဗောက်ထရန်စဖော်မာဟောင်းများကို အစားထိုးခြင်း။

ထုတ်လုပ်မှုအသေးစိတ်နှင့် ယှဉ်ပြိုင်နိုင်သော အားသာချက်များ

အသေးစိတ်ပါဝင်ပစ္စည်းများ-

● တင့်ကားတည်ဆောက်ခြင်း- ကျွန်ုပ်တို့၏ကန်သည် 2.5 မီလီမီတာ – 3.0 မီလီမီတာ အအေးခံစတီးကို အသုံးပြုသည် (ပြိုင်ဘက်များသည် မကြာခဏ 1.5 မီလီမီတာကို အသုံးပြုသည်)။ ဆီယိုစိမ့်မှုကို 100% ကာကွယ်ရန်အတွက် ကော်ဇောပိုက်များကို စက်ရုပ်များဖြင့် ဂဟေဆော်ထားသည်။

● Core & Windings- ကျွန်ုပ်တို့သည် စိမ့်ဝင်နိုင်မှုမြင့်မားသော ကောက်နှံဆန်သော ဆီလီကွန်စတီး (M4 အဆင့်) ကို အသုံးပြုပါသည်။ hysteresis ဆုံးရှုံးမှုကို လျှော့ချရန်အတွက် ကြေးနီအကွေ့အကောက်များ (အလူမီနီယံမဟုတ်) ကို အပြည့်ထည့်ထားသည်။

● ဆီအရည်အသွေး- ကျွန်ုပ်တို့သည် ရပ်တန့်ထားသော ထရန်စဖော်မာဆီ (IEC 60296 စံ) ကို ပြိုကွဲဗို့အား > 60kV ဖြင့် ဖြည့်ပါသည်။ ရွေးချယ်နိုင်သည်- ဇီဝပျက်စီးနိုင်သောလိုအပ်ချက်များအတွက် သဘာဝ အီစတာ (ဟင်းသီးဟင်းရွက်ဆီ)။

● HV Switch- မြင်သာသော break အညွှန်းများဖြင့် 4-position load break switch (ပိတ်/ဖွင့်/အခြေနေ/ချိတ်ဆက်ထားသည်) ပါဝင်သည်။

● ဆေးသုတ်ခြင်းစနစ်- 5 အဆင့်ကြိုတင်ကုသမှု + ဇင့်ဓာတ်ကြွယ်ဝသော epoxy primer + polyester ထိပ်တန်းအင်္ကျီ။ ဆားဖြန်းဆေးကို နာရီ 500+ စမ်းသပ်ခဲ့သည်။

ထုတ်လုပ်မှု အားသာချက်များနှင့် ပြိုင်ဘက်များ-

အမေးများသောမေးခွန်းများ

Q1- Transformer oil insulation Box-Type Compact American အမျိုးအစား ဓာတ်အားခွဲရုံသည် ဆီဖိအားနည်းစွာဖြင့် ရောက်ရှိလာပါသည်။ ပေါက်နေတာလား။

A: ဓာတ်တိုးမှုကို ကာကွယ်ရန် နိုက်ထရိုဂျင် စောင်ငယ်ဖြင့် ယူနစ်များကို ပို့ဆောင်ပါသည်။ ဖိအားတိုင်းကိရိယာသည် သုညဖတ်နိုင်သည်။ ဆီ လတ်လတ်ဆတ်ဆတ်ဖြင့် ဆီဖြည့်ပြီးနောက် အဆင့်ညွှန်ပြချက် (အူတိုင်အထက် 5-10 စင်တီမီတာ) တွင် 6 နာရီကြာအောင် တည်ထားလိုက်ပါ။ 24 နာရီအတွင်း အဆင့်ပြန်ကျသွားပါက၊ တံဆိပ်စစ်ဆေးခြင်းအတွက် ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။

Q4- Transformer oil insulation Box-Type Compact American အမျိုးအစားခွဲရုံအတွက် အပိုပစ္စည်းများ ပံ့ပိုးပေးပါသလား။

A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် ဗို့အားမြင့် fuses (bay-o-net စတိုင်)၊ ဗို့အားနိမ့် ဘရိတ်ကာများ၊ ဆီအဆင့်တိုင်းထွာများ၊ ဖိအားသက်သာသည့် အဆို့ရှင်များနှင့် gasket kits များကို 10+ နှစ်အထိ သိုလှောင်ထားပါသည်။ ကျွန်ုပ်တို့၏ဝဘ်ပေါ်တယ်မှတဆင့် 48 နာရီပေးပို့မှုအတွက်မည်သည့်အပိုပစ္စည်းကိုမဆိုမှာယူပါ။

Q5: လည်ပတ်ပြီး ၂ နှစ်ကြာပြီးနောက် ဆီအရည်အသွေးကို ဘယ်လိုစမ်းသပ်မလဲ။

A- oil dielectric strength tester (ASTM D877) ကိုသုံးပါ။ အောက်ခြေ မြောင်း အဆို့ရှင်မှ နမူနာကို ယူပါ။ dielectric strength သည် > 30kV ဖြစ်သင့်သည်။ 20kV အောက်ကျသွားပါက ဆီစစ်ထုတ်ပါ သို့မဟုတ် အစားထိုးပါ။ ကျွန်ုပ်တို့သည် 1000kVA အထက်ယူနစ်များအတွက် နှစ်စဉ်ဖျက်သိမ်းဓာတ်ငွေ့ခွဲခြမ်းစိတ်ဖြာမှု (DGA) ကို အကြံပြုပါသည်။

Q6- Transformer oil insulation Box-Type Compact American အမျိုးအစား substation သည် smart grid စနစ်များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသလား။

A: လုံးဝ။ ရွေးချယ်နိုင်သော အပိုပရိုဂရမ်များတွင်- 4G/5G အဝေးထိန်းကိရိယာများ (ဆီအပူချိန်၊ ဖိအား၊ ဝန်လက်ရှိ) နှင့် RS485/Modbus RTU အပေါက်များ။ ၎င်းကို သင်၏ SCADA စနစ်တွင် တိုက်ရိုက် ပေါင်းစပ်နိုင်သည်။

အရောင်းအပြီးဝန်ဆောင်မှု

အာမခံကာလ- ကော်မရှင်စတင်သည့်နေ့မှ 12 လ သို့မဟုတ် ပို့ဆောင်သည့်ရက်စွဲမှ 14 လ (မည်သည်က ဦးစွာလာရောက်သည်ဖြစ်စေ)။

အကျုံးဝင်မှု- core ချို့ယွင်းမှု၊ အကွေ့အကောက်များသော ဆားကစ်တိုများ၊ ဂဟေဆက်များမှ ဆီယိုစိမ့်မှုများ အပါအဝင် ထုတ်လုပ်မှု ချို့ယွင်းချက်များအားလုံး၊switchgearစက်ပိုင်းဆိုင်ရာချို့ယွင်း။
