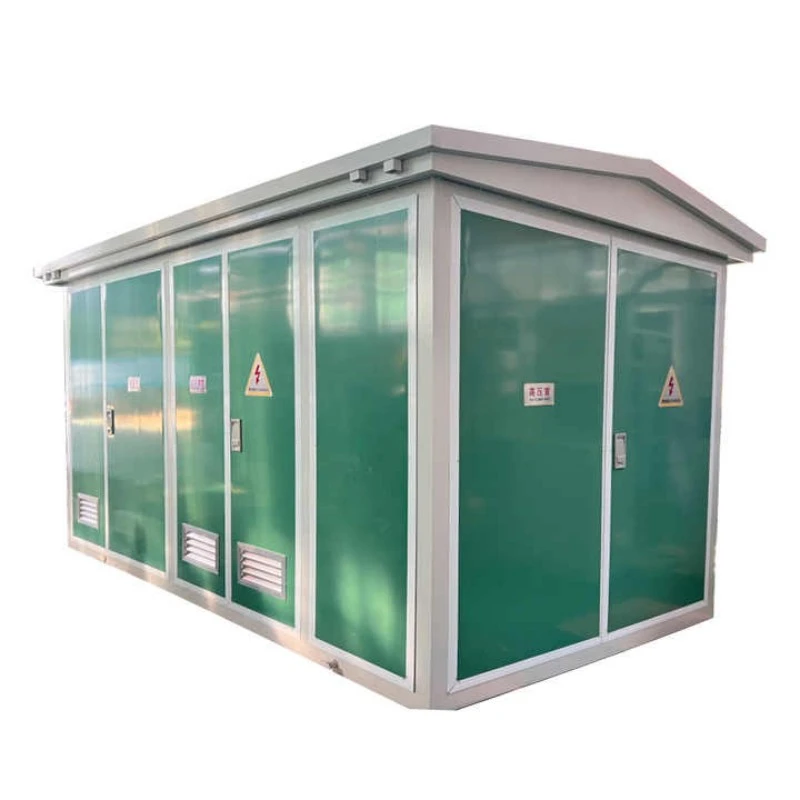

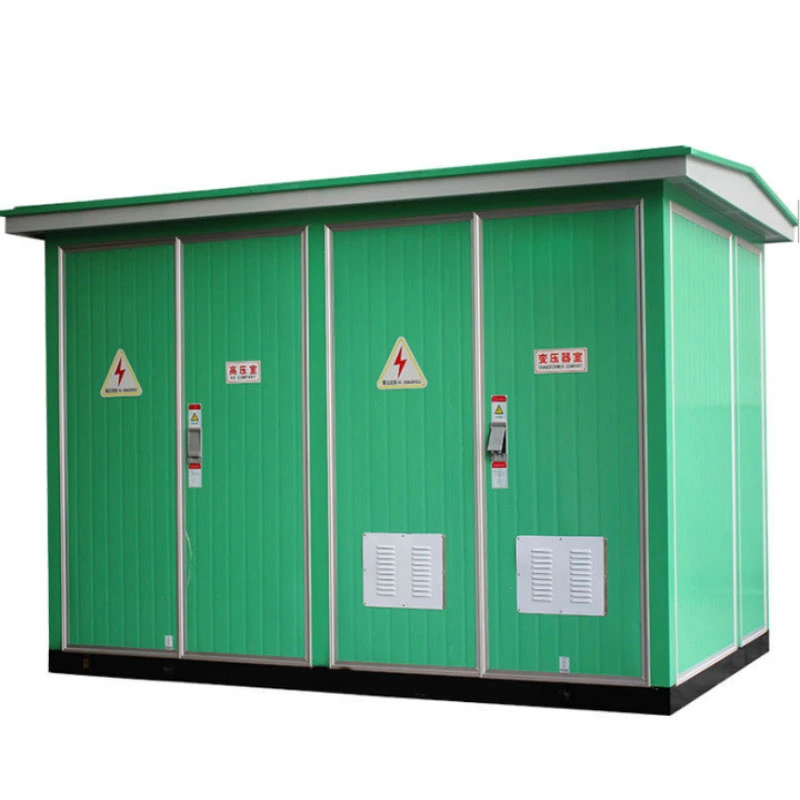

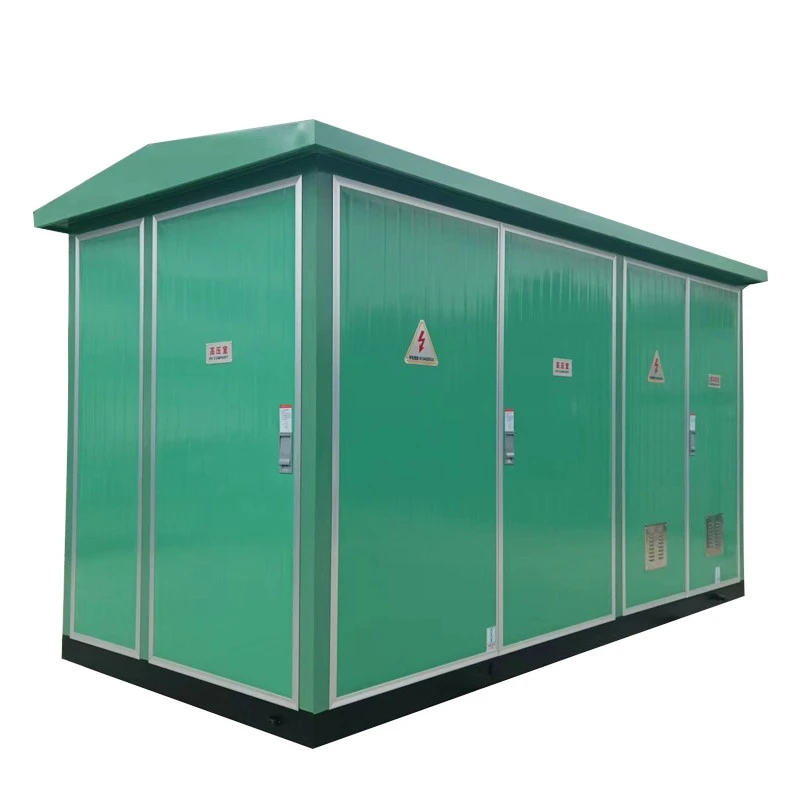

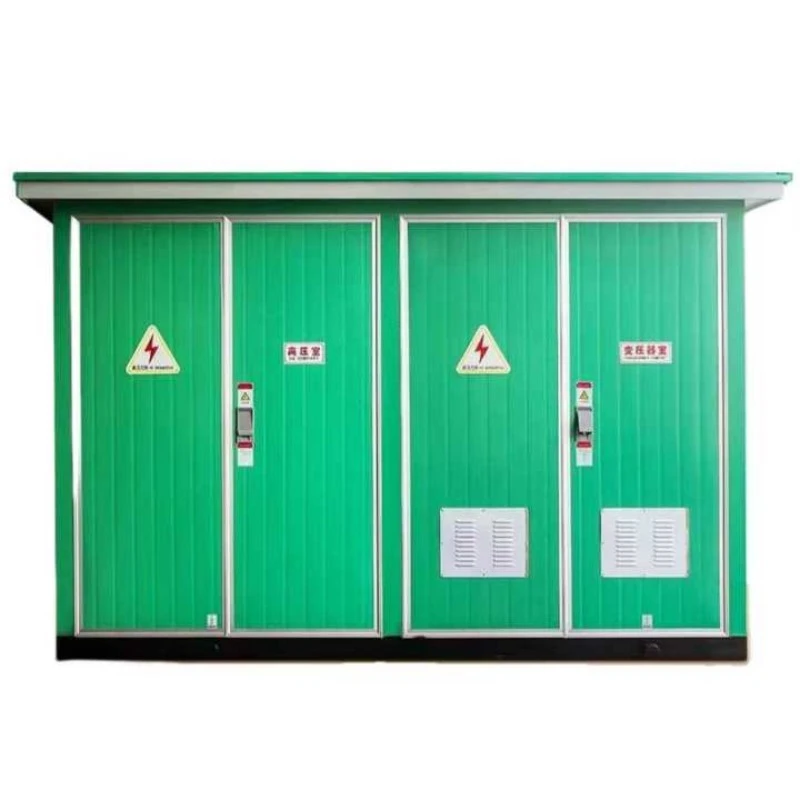

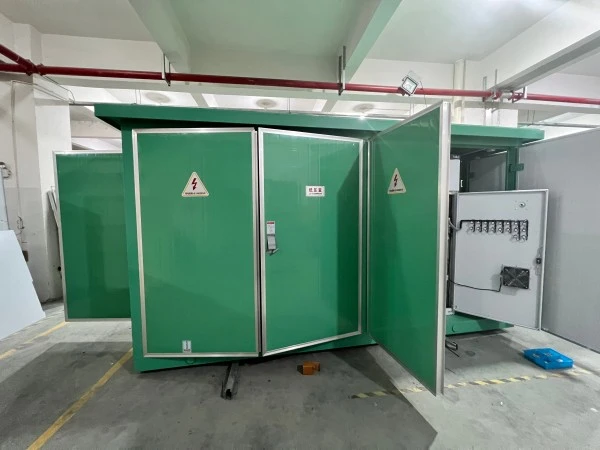

Intelligent Prefabricated Outdoor Box-Type ဓာတ်အားခွဲရုံ

ဤစက်ပစ္စည်းကား အဘယ်နည်း။

YB-24 Intelligent Prefabricated Outdoor Box-Type ဓာတ်အားခွဲရုံသည် ပေါင်းစပ်ပေါင်းစပ်ထားသည့် စက်ရုံမှဖွဲ့စည်းထားသော ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားဖြန့်ဖြူးရေးယူနစ်တစ်ခုဖြစ်သည်။ဗို့အားမြင့် switchgearပါဝါထရန်စဖော်မာနှင့် ဗို့အားနည်းသော ဖြန့်ဖြူးရေးပစ္စည်းများ၊ ရာသီဥတုဒဏ်ခံနိုင်သော အရံအတားတစ်ခုထဲသို့။ ၎င်းသည် "ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားခွဲရုံများ" သို့မဟုတ် "ထုပ်ပိုးထားသော ဓာတ်အားခွဲရုံများ" ဟုလည်းသိကြသော အဆင်သင့်လုပ်ထားသော ဓာတ်အားခွဲရုံများ၏ မိသားစုမှ သက်ဆိုင်ပါသည်။

မော်ဒယ်ကုဒ် ခွဲခြမ်းစိတ်ဖြာခြင်း-

YB — အဆင်သင့်လုပ်ထားသော သေတ္တာအမျိုးအစား ဓာတ်အားခွဲရုံ

24 — ဒီဇိုင်းစီးရီးကုဒ်၊ အသိဉာဏ်ထိန်းချုပ်မှုနှင့် မော်ဂျူလာဖွဲ့စည်းမှုပုံစံကို ကိုယ်စားပြုသည်။

အဲဒါဘာလုပ်တာလဲ။

ဤစက်ပစ္စည်း၏ အဓိကလုပ်ဆောင်ချက်မှာ ဗို့အားမြင့်လျှပ်စစ်စွမ်းအင် (ပုံမှန်အားဖြင့် 10kV သို့မဟုတ် 35kV) ကို ပေါင်းစပ်ထားသော ထရန်စဖော်မာမှတဆင့် ဗို့အားနိမ့် (400V/380V) သို့ ဆင်းကာ လူနေရပ်ကွက်များ၊ စီးပွားရေးပလာဇာများ၊ စက်ရုံများ၊ သို့မဟုတ် EV အားသွင်းစခန်းများကဲ့သို့သော သုံးစွဲသူအဆုံးဝန်များထံ ဘေးကင်းစွာ ဖြန့်ဝေပေးသည်။

သမားရိုးကျ မြို့ပြတည်ဆောက်ထားသော ဓာတ်အားခွဲရုံများနှင့် မတူဘဲ၊ YB-24 သည် အစိတ်အပိုင်းတစ်ခုချင်းစီ၏ ဆိုဒ်တွင် တပ်ဆင်ရန် မလိုအပ်ပါ။ ၎င်းကို အပြည့်အဝကြိုတင်ကြိုးတပ်ထားပြီး၊ ကြိုတင်စမ်းသပ်ပြီး ယူနစ်တစ်ခုတည်းအဖြစ် တင်ပို့ထားသည်။ ၎င်းသည် ဆီကင်းစင်သော ခြောက်သွေ့သောအမျိုးအစား သို့မဟုတ် ဇီဝရုပ်ဖျက်နိုင်သော ဆီဖြည့်ထရန်စဖော်မာ (ချန်လှပ်ထားနိုင်သည်) ကို အသုံးပြုပြီး သဘာဝ သို့မဟုတ် အတင်းအကျပ် လေအေးပေးမှုကို အားကိုးသည်။ ဉာဏ်ရည်ထက်မြက်သော ထိန်းချုပ်မှုစနစ်သည် အဝေးမှဒေတာရယူခြင်း၊ အမှားအယွင်းအချက်ပေးနှိုးဆော်ခြင်းနှင့် အလိုအလျောက်ပြောင်းခြင်းတို့ကို လုပ်ဆောင်နိုင်ပြီး စမတ်ဂရစ်အက်ပလီကေးရှင်းများအတွက် စံပြဖြစ်စေသည်။

ထုတ်ကုန်အားသာချက်များ

YB-24 Intelligent Prefabricated Outdoor Box-Type ဓာတ်အားခွဲရုံသည် သမားရိုးကျ ဓာတ်အားခွဲရုံများထက် ပြတ်သားသော အားသာချက်များကို ပေးဆောင်သည်-

1. နေရာချွေတာခြင်းနှင့် အမြန်တပ်ဆင်ခြင်း။

သမားရိုးကျ မြို့ပြဓာတ်အားခွဲရုံ၏ ခြေရာ၏ ၄၀ ရာခိုင်နှုန်းသာ ရှိသည်။

ရိုးရှင်းသောကွန်ကရစ် pad ပေါ်တွင် 2-3 ရက်အတွင်းတပ်ဆင်နိုင်သည်။

သီးခြားစက်ပစ္စည်းအခန်းများ သို့မဟုတ် လေဝင်လေထွက်ပေါက်များ မလိုအပ်ပါ။

2. ဥာဏ်ရည်မြင့်တယ်။

RTU (Remote Terminal Unit) တပ်ဆင်ထားသော Standard

4G/5G သို့မဟုတ် ဖိုက်ဘာဆက်သွယ်ရေးကို ပံ့ပိုးပေးသည်။

ဗို့အား၊ လက်ရှိ၊ ပါဝါအချက်၊ အပူချိန်နှင့် တံခါးအခြေအနေတို့ကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်ခြင်း။

ဝေးလံခေါင်သီသောခရီး/အနီးကပ်နှင့် ကန့်သတ်ချက် ချိန်ညှိခြင်း။

3. ဘေးကင်းရေးနှင့် ပတ်ဝန်းကျင် ကာကွယ်ရေး

ဆီမပါသော ဒီဇိုင်းကို ရွေးချယ်နိုင်သည် (အခြောက်ပုံစံ ထရန်စဖော်မာ)

Arc-ခံနိုင်ရည်ရှိသော ဗို့အားမြင့်အခန်း

IP54 ကာကွယ်မှု အဆင့်သတ်မှတ်ချက်သည် ဖုန်မှုန့်နှင့် ရေဝင်ရောက်မှုကို တားဆီးပေးသည်။

အောက်ခြေမှ ကေဘယ်ဝင်ပေါက်၊ ထိတွေ့နေသော တိုက်ရိုက်အစိတ်အပိုင်းများကို ဖယ်ရှားပါ။

4. ကုန်ကျစရိတ်သက်သာသော ဘဝသံသရာ

မြို့ပြဓာတ်အားခွဲရုံများထက် ကနဦးရင်းနှီးမြှုပ်နှံမှု 30-40% နည်းပါးသည်။

မြို့ပြအင်ဂျင်နီယာကုန်ကျစရိတ် 60% လျော့ချပေးသည်။

Modular အစိတ်အပိုင်း အစားထိုးခြင်းကြောင့် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ် သက်သာသည်။

5. ကြမ်းတမ်းသောပတ်ဝန်းကျင်များနှင့် လိုက်လျောညီထွေရှိမှု

လည်ပတ်အပူချိန် အပိုင်းအခြား- -25°C မှ +55°C

ကမ်းရိုးတန်း သို့မဟုတ် စက်မှုဇုန်များအတွက် သံချေးတက်ခြင်းကို ဆန့်ကျင်သောအလွှာ

အေးသောဒေသများအတွက် အတွင်းပိုင်းအပူပေးစနစ်ကို ရွေးချယ်နိုင်သည်။

ထုတ်ကုန်အင်္ဂါရပ်

ထုတ်ကုန်လျှောက်လွှာ

YB-24 Intelligent Prefabricated Outdoor Box-Type ဓာတ်အားခွဲရုံသည် လျင်မြန်စွာ ဖြန့်ကျက်မှု၊ သေးငယ်သော ခြေရာကောက်နှင့် ဉာဏ်ရည်ထက်မြက်သော လည်ပတ်မှု လိုအပ်သည့် ကျယ်ပြန့်သည့် အခြေအနေများအတွက် သင့်လျော်သည်။

ထုတ်လုပ်မှုအသေးစိတ်

1. အရံအတား ထုတ်လုပ်မှု

မြင့်မားသောတိကျမှုအတွက် CNC ဖောက်ခြင်း၊ ကွေးခြင်းနှင့် ဂဟေဆော်ခြင်း။

နှစ်လွှာအမှုန့်အပေါ်ယံပိုင်း (ဇင့်ဓာတ်ကြွယ်ဝသော primer + polyester ထိပ်တန်းအင်္ကျီ) ≥80μm

ဆားဖြန်းစမ်းသပ်မှု ≥500 နာရီ

ရေဝင်ခြင်းမှ ကာကွယ်ရန် 5° slope ရှိသော ခေါင်မိုး

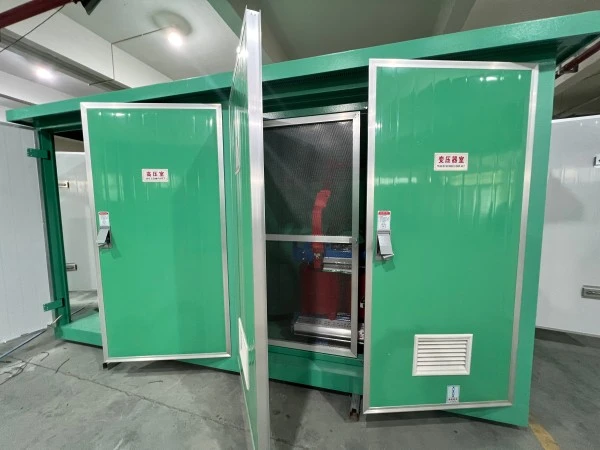

2. အတွင်းအပြင်အဆင်

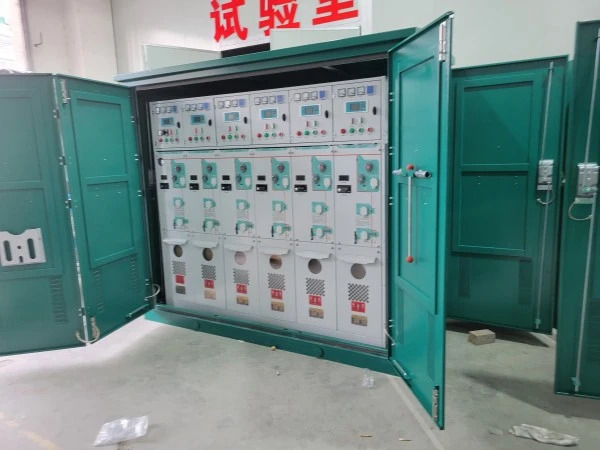

HV အကန့်- SF6 လက်စွပ် ပင်မယူနစ် သို့မဟုတ် load break switch၊ lightning arrester၊ ဗို့အားမြင့် fuse

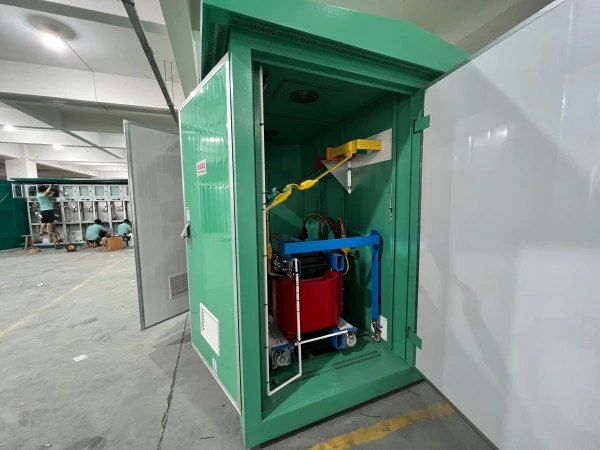

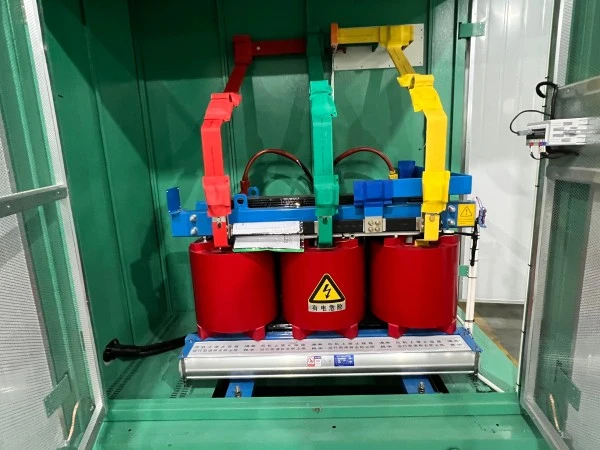

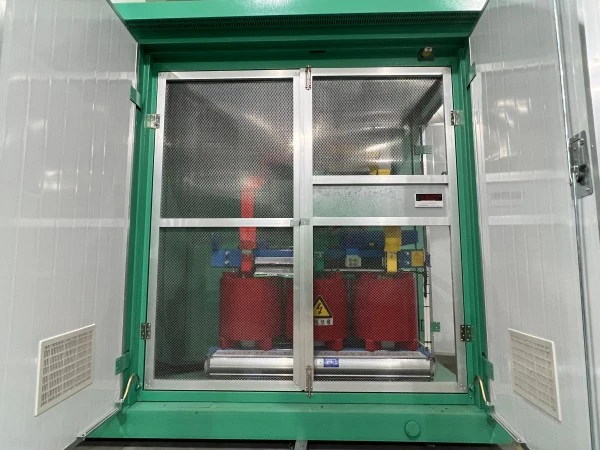

Transformer compartment- ပြုပြင်ထိန်းသိမ်းရန် လွယ်ကူစေရန် ဖြုတ်တပ်နိုင်သော ရှေ့ panel တွင် Transformer တပ်ဆင်ထားသည်။

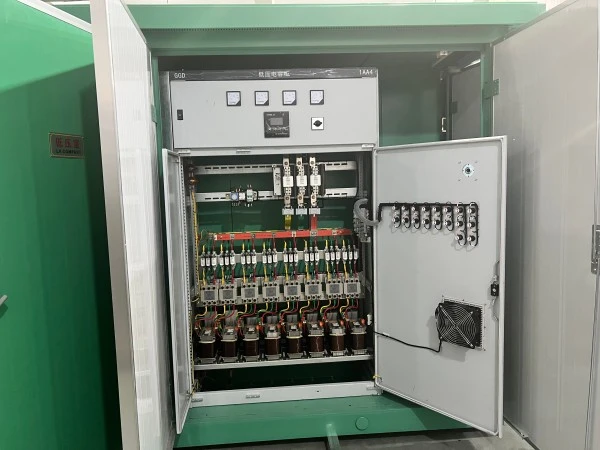

LV အခန်း- ပင်မဘရိတ်ကာ၊ ဘဏ်ခွဲခွဲကာများ၊ အလိုအလျောက် ကာပတ်စီတာဘဏ်၊ အသိဉာဏ်ရှိ စောင့်ကြည့်ရေးဂိတ်

အကန့်အားလုံးကို မီးခံသတ္တုအပိုင်း (Class A) ဖြင့် ပိုင်းခြားထားသည်။

3. Intelligent စနစ်အသေးစိတ်

အပူချိန်စောင့်ကြည့်ခြင်း- transformer windings နှင့် enclosure အတွင်းပိုင်းရှိ PT100 အာရုံခံကိရိယာများ

တံခါးအခြေအနေ- cloud သို့ အချက်ပေးသံပါသော သံလိုက်အဆက်အသွယ်ခလုတ်

စွမ်းအင်တိုင်းတာခြင်း- အတန်းအစား 1 သို့မဟုတ် 0.5S နှစ်လမ်းညွန်မီတာ

အဝေးထိန်းခလုတ်- IEC 60870-5-101/104၊ DNP3.0 ကို ပံ့ပိုးသည်

စက်တွင်းထိန်းချုပ်မှု- ဖြစ်ရပ်မှတ်တမ်းဖြင့် စကားဝှက်ဖြင့် ကာကွယ်ထားသော HMI

4. Cable Entry & Grounding

ရော်ဘာဂရမ်မက်များပါရှိသော အောက်ခြေကေဘယ်လ်ဝင်ခြင်း (IP54 အဆင့်သတ်မှတ်ချက်ကို ထိန်းသိမ်းထားသည်)

အကန့်အားလုံးတွင် ကြေးနီမြေစိုက်ဘတ်စ်ဘား (40×4mm) သီးသန့်

မြေပြင်ခံနိုင်ရည် ≤4Ω

5. ပို့ဆောင်ခြင်းမပြုမီ အရည်အသွေးစစ်ဆေးခြင်း။

ပါဝါကြိမ်နှုန်းဗို့အားခံနိုင်ရည်စမ်းသပ်မှု (HV ဘက်ခြမ်းအတွက် 35kV၊ LV ခြမ်းအတွက် 2.5kV)

Transformer အချိုးအကွေ့နှင့် ဝန်ဆုံးရှုံးမှုမရှိ စမ်းသပ်ခြင်း။

Intelligent system communication test (30 မိနစ်ဆက်တိုက် ping)

မိုးရေစမ်းသပ်မှု (10 မီလီမီတာ / မိနစ်ကို 1 နာရီ ပုံဖော်ထားသည်)

ထုပ်ပိုးခြင်းနှင့် အရောင်းအပြီးဝန်ဆောင်မှု

များပါတယ်။

ယူနစ်တစ်ခုလုံးကို ဆန့်ရုပ်ရှင် + ကော်ဇောကပ်ထားသော ကတ်ထူထောင့်များဖြင့် ပတ်ထားသည်။

Forklift အပေါက်များပါရှိသော သစ်သားပြားအောက်ခံ

ပို့ဆောင်စဉ်အတွင်း အစိုဓာတ်ကို ကာကွယ်ရန် အကာအရံအတွင်းရှိ အမွှေးဆီအိတ်များ

ပြင်ပအပေါက်များအားလုံးကို ရေစိုခံတိပ်ဖြင့် ပိတ်ထားပါ။

After-Sales Service ကတိကဝတ်

အာမခံကာလ- ပို့ဆောင်သည့်နေ့မှစ၍ 12 လ (အခပေးဝန်ဆောင်မှုစာချုပ်ဖြင့် 24 လ သို့မဟုတ် 36 လအထိ သက်တမ်းတိုးနိုင်သည်)

အမေးများသောမေးခွန်းများ (FAQ)

Q1- YB-24 Intelligent Prefabricated Outdoor Box-Type ဓာတ်အားခွဲရုံသည် ဆားဓာတ်မြင့်မားသော ကမ်းရိုးတန်းဒေသများအတွက် သင့်လျော်ပါသလား။

A: ဟုတ်ပါတယ်။ စံသတ်မှတ်ချက်ဘောင်သည် အထူ ≥80μm ဖြင့် သံချေးတက်ခြင်း ဆန့်ကျင်သော အမှုန့်ကို အသုံးပြု၍ နာရီ 500 ကြာ ဆားဖြန်းမှု စမ်းသပ်မှုကို အောင်မြင်သည်။ အလွန်အဆိပ်ပြင်းသောပတ်ဝန်းကျင်များ (ဥပမာ၊ ဆိပ်ကမ်းများ၊ ဓာတုစက်ရုံများ) အတွက် ကျွန်ုပ်တို့သည် သံမဏိ 304/316 အရံအတားများနှင့် အတွင်းဘတ်စ်ဘားများပေါ်တွင် ထပ်လောင်း coating ပြုလုပ်ပေးပါသည်။

Q2- ဓာတ်အားခွဲရုံတစ်ခုလုံးကို မအစားထိုးဘဲ ထရန်စဖော်မာကို အစားထိုးနိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ ထရန်စဖော်မာအခန်းကို ဖြုတ်တပ်နိုင်သော ဘေးဘောင်များနှင့် ဒလိမ့်တုံးသံလမ်းများဖြင့် ဒီဇိုင်းထုတ်ထားသည်။ ထရန်စဖော်မာအား ရှေ့ သို့မဟုတ် ဘေးမှ ဆွဲထုတ်နိုင်ပြီး HV သို့မဟုတ် LV အခန်းများကို အနှောက်အယှက်မရှိဘဲ အစားထိုးယူနစ်ကို ထည့်သွင်းနိုင်သည်။ ဤ modularity သည် YB-24 ဒီဇိုင်း၏အဓိကအင်္ဂါရပ်ဖြစ်သည်။

Q3- အသိဉာဏ်ရှိသောစနစ်သည် ပြင်ပအဖွဲ့အစည်း SCADA စနစ်သို့ ချိတ်ဆက်မှုကို ပံ့ပိုးပေးပါသလား။

A: ဟုတ်ပါတယ်။ standard controller သည် Ethernet မှတဆင့် RS485 နှင့် Modbus TCP ထက် Modbus RTU ကို ပံ့ပိုးပေးသည်။ IEC 60870-5-101/104 သို့မဟုတ် DNP3.0 ပရိုတိုကောများအတွက်လည်း စီစဉ်သတ်မှတ်နိုင်သည်။ စနစ်ပေါင်းစည်းမှုအတွက် ပြီးပြည့်စုံသော မှတ်ပုံတင်မြေပုံကို ကျွန်ုပ်တို့ ပေးဆောင်ပါသည်။

Q4- ဆူညံသံကန့်သတ်ချက်များနှင့်ပတ်သက်၍ လူနေအဆောက်အအုံများအနီးတွင် YB-24 ကို ထားရှိခွင့်ပြုပါသလား။

A: ဟုတ်ပါတယ်။ ခြောက်သွေ့အမျိုးအစား ထရန်စဖော်မာဖြင့်၊ ဆူညံသံအဆင့်သည် 1 မီတာတွင် ≤55dB ဖြစ်ပြီး လူနေကန့်သတ်ချက်များနှင့် ကိုက်ညီသည်။ ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာများအတွက်၊ ကျွန်ုပ်တို့သည် တုန်ခါမှုအကာအရံများနှင့် ဆူညံသံကို ≤48dB လျှော့ချကာ ထရန်စဖော်မာအခန်းအတွင်း၌ အသံပိုင်းဆိုင်ရာ အကာအရံတစ်ခုကို ပေါင်းထည့်ပါသည်။

Q5: စံပေးပို့ချိန်ကဘာလဲ။

A- ပုံမှန်ဖွဲ့စည်းပုံများ (800kVA သို့မဟုတ် အောက်၊ IP54၊ သံမဏိအကာအရံများ၊ ပင်မယူနစ်ပါရှိသော) ပေးပို့မှုသည် အမိန့်အတည်ပြုပြီးနောက် 15---20 ရက်အတွင်း ပေးပို့ခြင်းဖြစ်သည်။ စိတ်ကြိုက်ပရောဂျက်များ (သံမဏိ၊ အထူးအရောင်၊ အပိုအမြင့်) သည် အလုပ်ချိန် 25---30 ရက် လိုအပ်သည်။

Q6- YB-24 အတွက် ဘယ်လို transformer အမျိုးအစားတွေ ရနိုင်လဲ။

A: YB-24 ဖြင့် configure လုပ်နိုင်ပါသည်။ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာများS13/S20 သို့မဟုတ် epoxy resin ကဲ့သို့သော ပရောဂျက်လိုအပ်ချက်များ၊ တပ်ဆင်မှုပတ်ဝန်းကျင်၊ မီးဘေးလုံခြုံရေးလိုအပ်ချက်များနှင့် ဒေသစံနှုန်းများပေါ်မူတည်၍ SCB13/SCB14 ကဲ့သို့သော အခြောက်ခံထရန်စဖော်မာများ။
