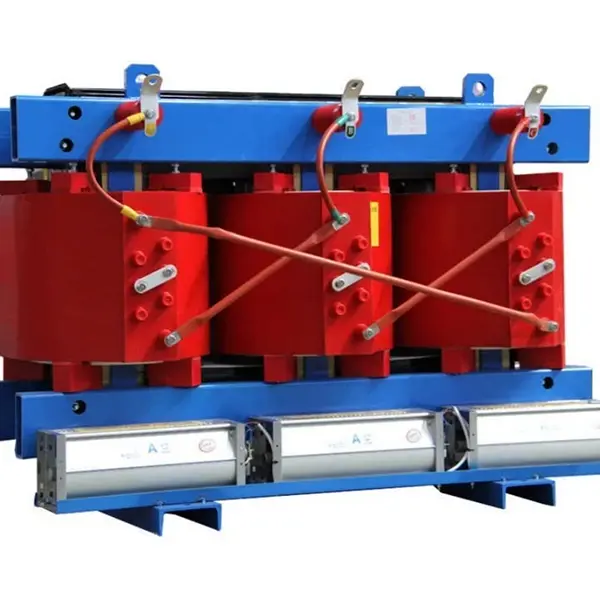

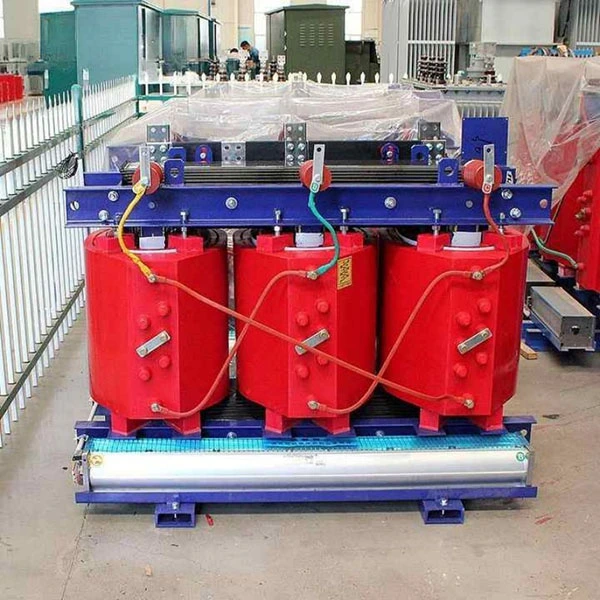

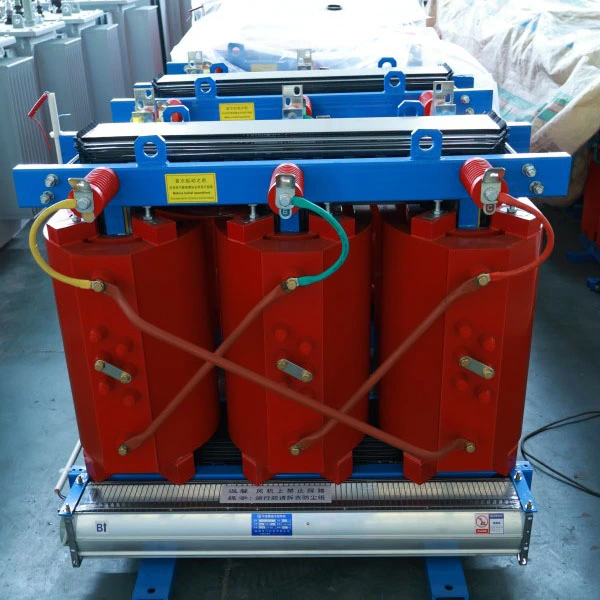

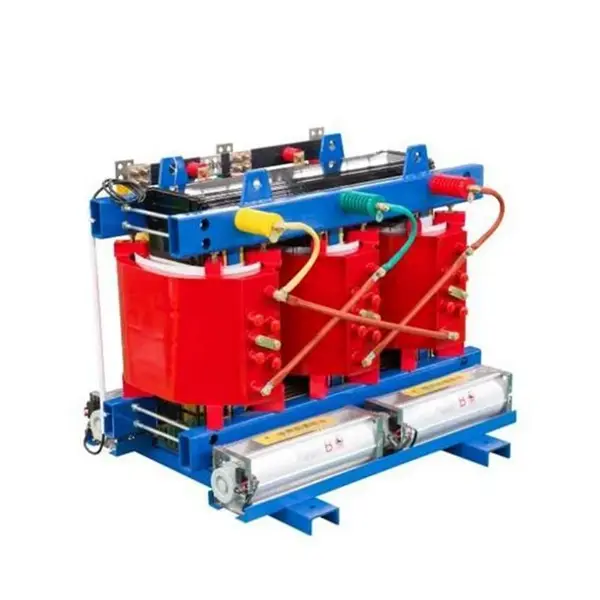

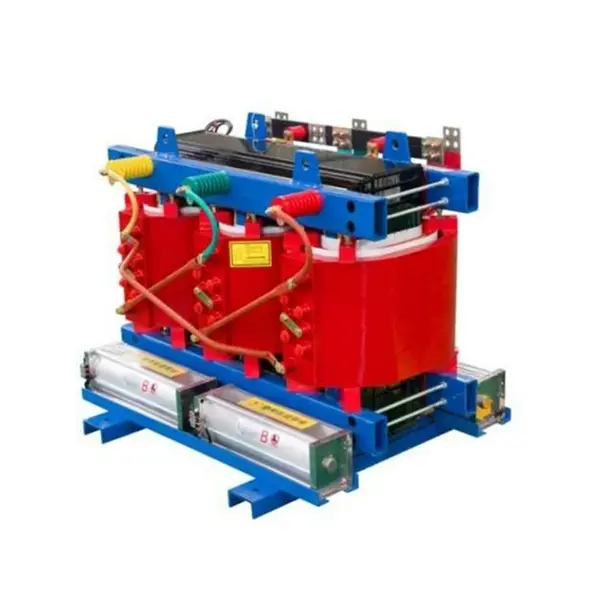

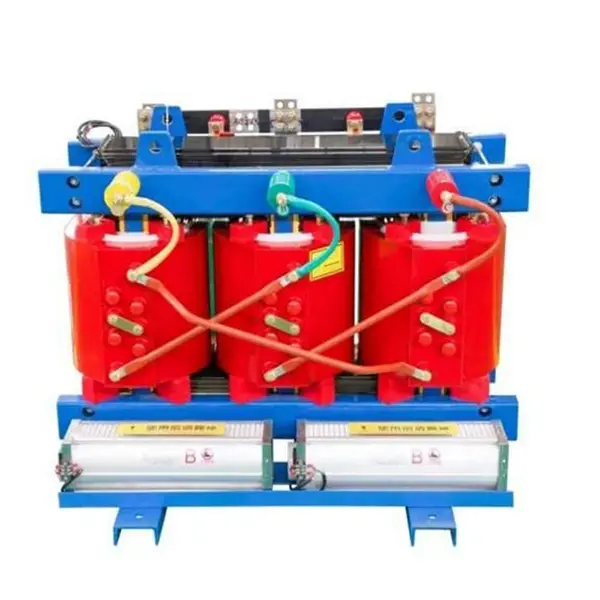

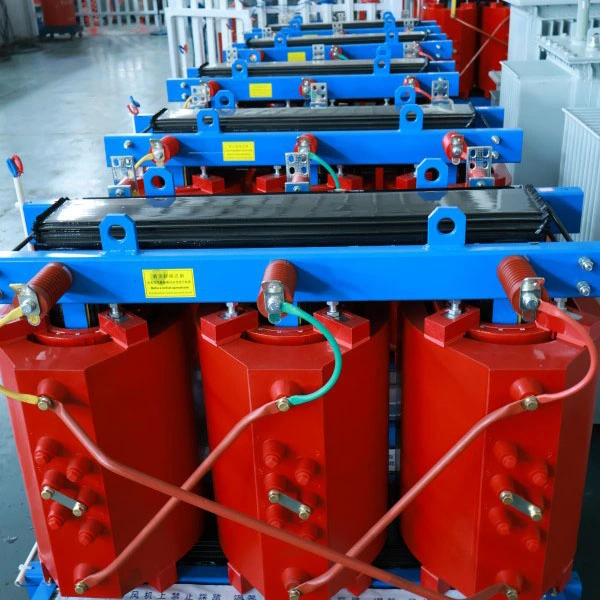

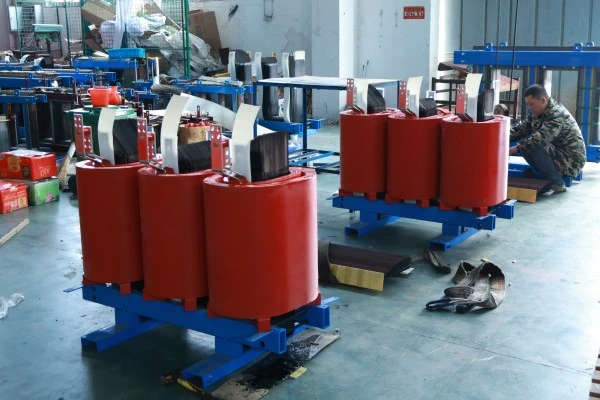

SCB13 800kva Epoxy Resin Cast Power Transformer

ဤစက်ပစ္စည်းကား အဘယ်နည်း။

SCB13-800kVA Epoxy Resin Cast Power Transformer သည် vacuum epoxy resin Casting လုပ်ငန်းစဉ်ကို အသုံးပြု၍ ထုတ်လုပ်သည့် သုံးဆင့်ပါဝါထရန်စဖော်မာဖြစ်သည်။ ၎င်းသည် ခြောက်သွေ့အမျိုးအစား ထရန်စဖော်မာများ၏ စွမ်းအင်သက်သာသော မိသားစုတွင် ပါဝင်သည်။

မော်ဒယ်ကုဒ် ခွဲခြမ်းစိတ်ဖြာခြင်း-

● S – အဆင့်သုံးဆင့်

● C – Cast Resin (Epoxy)

● B – ဗို့အားနိမ့် သတ္တုပြား အကွေ့အကောက်

● 13 – စွမ်းအင်ထိရောက်မှုအဆင့်ကိုကိုယ်စားပြုသော စွမ်းဆောင်ရည်စီးရီးကုဒ်

အဲဒါဘာလုပ်တာလဲ။

ဤစက်ပစ္စည်း၏အဓိကလုပ်ဆောင်ချက်မှာ မြင့်မားသောဗို့အား (10kV သို့မဟုတ် 35kV) အား နိမ့်သောဗို့အား (400V/380V) သို့ ကျဆင်းစေရန်ဖြစ်ပြီး အမျိုးမျိုးသောလျှပ်စစ်ပစ္စည်းများအတွက် ဘေးကင်းပြီး တည်ငြိမ်သောပါဝါကို ပံ့ပိုးပေးပါသည်။ သမားရိုးကျ ဆီဖြည့်ထရန်စဖော်မာများနှင့် မတူဘဲ အအေးခံရန်အတွက် insulating oil ကို အသုံးမပြုပါ။ ယင်းအစား၊ ၎င်းသည် သဘာဝလေအေးပေးစက်နှင့် ပေါင်းစပ်ထားသော epoxy အစိုင်အခဲ insulation ကို အသုံးပြုထားသည်။

ကုန်ပစ္စည်းအကြောင်းအရာ

SCB13-800kVA Epoxy Resin Cast Power Transformer သည် စွမ်းဆောင်ရည်မြင့်မားပြီး၊three-phase dry-type transformerခေတ်မီဓာတ်အားဖြန့်ဖြူးမှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းတွင် epoxy resin ဖုန်စုပ်ထုတ်ခြင်း၊ ဗို့အားနည်းသောသတ္တုပြားအကွေ့အကောက်များပါရှိပြီး GB 20052-2020 အဆင့် 2 စွမ်းအင်ထိရောက်မှုစံချိန်စံညွှန်းများနှင့် ကိုက်ညီသည် (အဆင့် 1 သို့ချဉ်းကပ်)။ စွမ်းအင်ချွေတာမှု၊ မီးဘေးကင်းရေးနှင့် ယုံကြည်စိတ်ချရမှုတို့ကို တောင်းဆိုသည့် အပလီကေးရှင်းများအတွက် စံပြဖြစ်သည်။

စံဗို့အားအချိုး 10kV/0.4kV (6kV၊ 20kV သို့မဟုတ် 35kV) ဖြင့် 800kVA တွင် အဆင့်သတ်မှတ်ထားသည်။ ဆီမပါသော epoxy အစိုင်အခဲ insulation သည် ယိုစိမ့်မှု၊ မီးလောင်ကျွမ်းမှုနှင့် ပေါက်ကွဲမှုအန္တရာယ်များကို ဖယ်ရှားပေးကာ အထပ်မြင့်အဆောက်အအုံများ၊ မြေအောက်ရထားများ၊ ဆေးရုံများ၊ ဒေတာစင်တာများနှင့် ဓာတုစက်ရုံများအတွက် သင့်လျော်သည်။

အဓိကလျှပ်စစ်စွမ်းဆောင်နိုင်မှု- ဝန်ဆုံးရှုံးမှု ≤1090W၊ ဝန်ဆုံးရှုံးမှု (120°C) ≤6260W၊ short-circuit impedance 6% (ချိန်ညှိနိုင်သော 4%-10%)၊ တစ်စိတ်တစ်ပိုင်း discharge ≤5pC နှင့် noise ≤55dB 1 မီတာ။

အသိဉာဏ်ရှိသော အပူချိန်ထိန်းချုပ်မှုစနစ် (PT100 အာရုံခံကိရိယာများ၊ အော်တိုပန်ကာများ စတင်/ရပ်တန့်မှု၊ အပူလွန်ကဲမှု အချက်ပေးစနစ်နှင့် ခရီးစဉ်) နှင့် BA စနစ်ပေါင်းစည်းမှုအတွက် RS485 ဆက်သွယ်မှု တပ်ဆင်ထားသည်။ VPI Casting လုပ်ငန်းစဉ်သည် စိုစွတ်မှု ခံနိုင်ရည်ရှိပြီး မီးမလောင်နိုင်သော ကက်စကွက်များကို သေချာစေသည်။ Core သည် step-lap joints များဖြင့် စိမ့်ဝင်နိုင်မှု မြင့်မားသော ဆီလီကွန်စတီးကို အသုံးပြုသည်။ စံကာကွယ်မှု IP20 (IP23 ရွေးချယ်နိုင်သည်)။

နှစ် 30 ဒီဇိုင်းသက်တမ်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုအနည်းဆုံးဖြင့် SCB13-800kVA သည် အသစ် သို့မဟုတ် အဆင့်မြှင့်ထားသော ဖြန့်ဖြူးမှုစနစ်များအတွက် ယုံကြည်စိတ်ချရသော၊ ချွေတာသောရွေးချယ်မှုတစ်ခုဖြစ်သည်။

ထုတ်ကုန်လျှောက်လွှာ

ရိုးရိုးအပလီကေးရှင်းများ-

အထပ်မြင့်အဆောက်အအုံများ၊ စီးပွားရေးဆိုင်ရာအဆောက်အအုံများ၊ ဆေးရုံများ၊ ဒေတာစင်တာများ၊ မြေအောက်ရထားဘူတာများ၊ လေဆိပ်များ၊ ဓာတုစက်ရုံများ၊ ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စခန်းများနှင့် မီးဘေးကင်းရေးသည် အရေးကြီးသောလိုအပ်ချက်ဖြစ်သည့် မည်သည့်နေရာမဆို။

ထုတ်ကုန်အင်္ဂါရပ်

မြင့်မားသော စွမ်းဆောင်ရည်နှင့် စွမ်းအင်ချွေတာခြင်း - လည်ပတ်မှုကုန်ကျစရိတ် သက်သာခြင်း။

SCB11 စီးရီးများနှင့် နှိုင်းယှဉ်ပါက 20%-37% လျော့နည်းသွားပါသည်။ load losses 15%-30% လျှော့ချ

ပုံမှန် 800kVA ဝန်အားမရှိသောဆုံးရှုံးမှု ≤ 1090W၊ ဝန်ဆုံးရှုံးမှု (120°C တွင်) ≤ 6260W

GB 20052-2020 အဆင့် 2 စွမ်းအင်ထိရောက်မှုစံနှုန်းများနှင့် ကိုက်ညီသည် ။ အချို့သော ကန့်သတ်ချက်များသည် အဆင့် ၁ သို့ ရောက်ရှိသည်။

စီးပွားရေးအကျိုးအမြတ် တွက်ချက်မှု-

စံ SCB11 ထရန်စဖော်မာနှင့် နှိုင်းယှဉ်ပါက တစ်နှစ်လျှင် လည်ပတ်မှုနာရီ 8,000 ပေါ်မူတည်၍ တစ်နှစ်လျှင် လျှပ်စစ်ဓာတ်အား သက်သာမှုမှာ ခန့်မှန်းခြေ $2,000-$2,700 ဖြစ်သည်။ စျေးနှုန်းကွာခြားချက်သည် ၃ နှစ်ခန့်အတွင်း ပြန်လည်ကောင်းမွန်လာသည်။

ဘေးကင်းရေးနှင့် ယုံကြည်စိတ်ချရမှု - မီးခံနိုင်ရည်ရှိပြီး ပေါက်ကွဲခြင်း-အထောက်အထား

အဓိက အားသာချက်များ-

ကိုယ်တိုင်ငြိမ်းသတ်ခြင်း- Epoxy resin ignition point > 300°C; မီးမပြန့်ပွားဘဲ အပူရင်းမြစ်ကို ဖယ်လိုက်သောအခါ သူ့အလိုလို ငြိမ်းသွားပါသည်။

ဆီမပါသောဒီဇိုင်း- ဆီယိုစိမ့်မှု၊ မီးလောင်ကျွမ်းမှုနှင့် ပေါက်ကွဲမှုအန္တရာယ်များကို အပြီးအပိုင် ဖယ်ရှားပေးသည်။ ဆီလှောင်ကန် မလိုအပ်ပါ။

မြင့်မားသော တိုတောင်းသောပတ်လမ်းကို ခံနိုင်ရည်ရှိခြင်း- ဖိုက်ဘာမှန်ဖြင့် ခိုင်ခံ့သော ဖန်သားပြင်တည်ဆောက်ပုံသည် ဖုန်စုပ်စက်ဖြင့် ဖွဲ့စည်းထားသော တာတိုပတ်လမ်းခံနိုင်ရည်ကို 30% ထက် ပိုတိုးစေသည်။

အလွန်နည်းသော တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်ခြင်း- တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်ခြင်းကို 5pC အောက်တွင် ထိန်းချုပ်နိုင်ပြီး လျှပ်ကာအိုမင်းမှုကို သိသိသာသာ နှေးကွေးစေသည်

အမှန်တကယ် ဖောက်သည်များ၏ စိုးရိမ်မှုများကို ဖြေရှင်းခြင်း-

မေး- အထပ်မြင့် အဆောက်အအုံရဲ့ မြေအောက်ခန်းမှာ ထရန်စဖော်မာ တပ်ဆင်တဲ့အခါ၊ မီးစစ်ဆေးရေးက ဘာကို အဓိကထားလဲ။

A- မီးသတ်အာဏာပိုင်များသည် "မီးကူးစက်မှုအန္တရာယ်" နှင့် "အဆိပ်သင့်မီးခိုးထုတ်လွှတ်မှု" တို့ကို အဓိကအာရုံစိုက်သည်။ ကျွန်ုပ်တို့၏ SCB13 သည် မွေးရာပါ မီးမလောင်နိုင်သော epoxy resin ကို အသုံးပြုထားပြီး မီးလောင်သောအခါတွင် halogenated အဆိပ်ဓာတ်ငွေ့များ မထုတ်ပေးပါ (GB/T 1094.11-2022 နှင့် ကိုက်ညီသည်)။ ၎င်းသည် ဆီဖြည့်ထရန်စဖော်မာများနှင့် မယှဉ်နိုင်သည့် အဓိကအားသာချက်ဖြစ်သည်။ ပထမအဆင့်နှင့် ဒုတိယအဆင့်မြို့များတွင် စီးပွားရေးဆိုင်ရာ အဆောက်အအုံများနှင့် ဆေးရုံပရောဂျက်အများအပြားသည် ဤအင်္ဂါရပ်ကြောင့် တင်းကျပ်သော မီးဘေးကင်းရေး သုံးသပ်ချက်များကို တိကျစွာ အောင်မြင်ခဲ့သည်။

မေး- ခြောက်သွေ့အမျိုးအစား ထရန်စဖော်မာများသည် စိုထိုင်းဆကို ထိခိုက်လွယ်သည်။ တောင်ပိုင်းဒေသတွေမှာ မိုးရာသီမှာ အလုပ်လုပ်နိုင်လား။

A- သမားရိုးကျ အခြောက်အမျိုးအစား ထရန်စဖော်မာများသည် အစိုဓာတ်ကို အမှန်တကယ် ထိလွယ်ရှလွယ်ဖြစ်သည်၊ သို့သော် ကျွန်ုပ်တို့၏ SCB13 သည် epoxy resin သည် အကွေ့အကောက်များကို လုံး၀ ဖုံးအုပ်ထားပြီး အလုံပိတ် လျှပ်ကာအလွှာတစ်ခုအဖြစ် ကျွန်ုပ်တို့၏ SCB13 ကို အသုံးပြုပါသည်။ core နှင့် clamping ဟာ့ဒ်ဝဲသည် 100% နှိုင်းရစိုထိုင်းဆပတ်ဝန်းကျင်တွင် ပုံမှန်လည်ပတ်မှုကိုခွင့်ပြုပေးသော အထူးတိုက်စားမှုဆန့်ကျင်ကုသမှုကိုခံယူသည်။ ပိတ်ပြီးနောက် ပြန်လည်စတင်ခြင်းမပြုမီ အခြောက်ခံခြင်း ကုသမှု မလိုအပ်ပါ။

Smart Monitoring - အပူချိန်ကို တစ်ချက်ကြည့်လိုက်ပါ။

Standard Intelligent Temperature Control System-

အချိန်နှင့်တပြေးညီ အပူချိန်စောင့်ကြည့်ခြင်းအတွက် အဆင့်အကွေ့တစ်ခုစီတွင် ကြိုတင်ထည့်သွင်းထားသော PT100 ပလက်တီနမ်ခံနိုင်ရည်ရှိ အာရုံခံကိရိယာများ

Controller သည် သုံးဆင့်အကွေ့အကောက်များသော အပူချိန်များကို စက်ဝိုင်းပုံစံဖြင့် ပြသသည် - ဖတ်ရလွယ်ကူသည်။

အောက်ခြေတပ်ဆင်ထားသော အအေးပေးပန်ကာများ အလိုအလျောက် စတင်/ရပ်တန့်သည် (>100°C တွင် စတင်သည်၊ <80°C တွင် ရပ်သည်)

အပူချိန်လွန်ကဲမှု သတိပေးချက် (ချိန်ညှိနိုင်သော သတ်မှတ်နေရာ) နှင့် အပူချိန်လွန်ကဲမှု ခရီးစဉ်ကို အကာအကွယ်ပေးသည်။

ဆူညံသံနည်းသော လုပ်ဆောင်ချက် - တိတ်ဆိတ်ပြီး အနှောက်အယှက်မဖြစ်ပါ။

တိုင်းတာဒေတာ-

800kVA နှင့် အောက်အတွက်၊ ဆူညံသံအဆင့် ≤ 55dB သည် စက်မှ 1 မီတာကို တိုင်းတာသည်

45° အပြည့်အဝခြေရာခံပေါင်ရိုးအဆစ်နည်းပညာ + တုန်ခါမှုအကာအရံများသည် ဆူညံသံကို 5-8dB ဖြင့် လျှော့ချနိုင်သည်

ပြင်းထန်သော Overload Capacity – အရေးကြီးဆုံးဖြစ်သည့်အခါ ယုံကြည်စိတ်ချရသည်။

ဝန်ပိုနိုင်စွမ်း ကန့်သတ်ချက်များ-

သဘာဝအအေးခံခြင်း (AN) - 100% ဝန်အား အဆက်မပြတ် လည်ပတ်နိုင်သည်။

Forced air cooling (AF) - စွမ်းရည် 40-50% တိုးနိုင်သည်။

150% rated load ကို 2 နာရီကြာခံနိုင်ရည်ရှိသည်။

လျှောက်လွှာအခြေအနေများ-

နွေရာသီ ၀ယ်လိုအား အမြင့်ဆုံး ကာလများ၊ အရေးကြီးသော ဖြစ်ရပ် ပါဝါ ကာကွယ်ရေး၊ ထရန်စဖော်မာ တစ်ခု ပျက်သွားသောအခါ ယာယီ ဝန်မျှဝေမှု - ဤ "အရေးကြီးသော အခိုက်အတန့်များ" တွင် SCB13 ၏ ဝန်ပိုပမာဏ သည် ပါဝါထောက်ပံ့မှု စဉ်ဆက်မပြတ်ကို သေချာစေသည်။

ပြုပြင်ထိန်းသိမ်းမှုအခမဲ့ - အားစိုက်စရာမလိုဘဲ စိတ်ပူစရာမလိုပါဘူး။

ပြုပြင်ထိန်းသိမ်းမှု အားသာချက်များ

ဆီမပါသော - အချိန်အပိုင်းအခြားအလိုက် ဆီစစ်ခြင်း သို့မဟုတ် ဆီခရိုမာတိုဂရမ် စမ်းသပ်ခြင်း ပြုလုပ်ရန် မလိုအပ်ပါ။

ချောမွေ့သော အကွေ့အကောက်ရှိသော မျက်နှာပြင် - ဖုန်မှုန့်များသည် အလွယ်တကူ မစုပုံနိုင်ပါ။

ရွေ့လျားနေသော အစိတ်အပိုင်းများမရှိပါ - အလွန်နိမ့်ကျမှုနှုန်း

နေ့စဉ်ထိန်းသိမ်းမှုတွင် အပူချိန်ပြသမှုနှင့် အအေးခံလေပြွန်များကို သန့်ရှင်းရေးလုပ်ရန်သာ လိုအပ်ပါသည်။

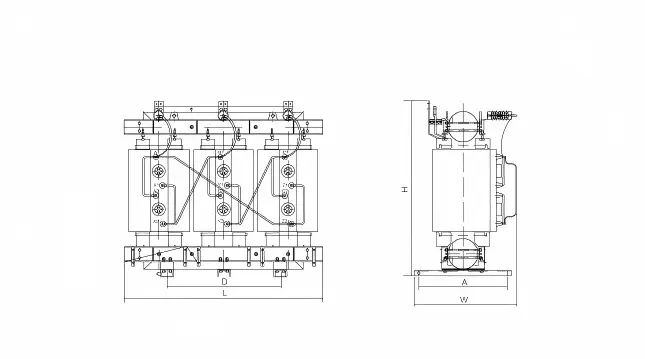

ထုတ်ကုန် သတ်မှတ်ချက် (သတ်မှတ်ချက်)

After-Sales Service ကတိကဝတ်

အာမခံကာလ- ပို့ဆောင်သည့်နေ့မှစ၍ 12 လ (အခပေးဝန်ဆောင်မှုစာချုပ်ဖြင့် 36 လ သို့မဟုတ် 60 လအထိ သက်တမ်းတိုးနိုင်သည်)

နည်းပညာပံ့ပိုးမှု- တစ်သက်တာ အခမဲ့ နည်းပညာဆိုင်ရာ တိုင်ပင်ဆွေးနွေးမှု၊ ရွေးချယ်မှုအဆင့်အတွင်း ထည့်သွင်းတွက်ချက်ခြင်းနှင့် ဖြေရှင်းချက် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း။

ကွင်းဆင်းဝန်ဆောင်မှု- တပ်ဆင်မှုလမ်းညွှန်မှု၊ ကော်မရှင်ပေးခြင်းအကူအညီ၊ အမှားအယွင်းကိုင်တွယ်ခြင်း (အာမခံကာလအတွင်း အခမဲ့၊ အာမခံပြီးနောက် ကုန်ကျစရိတ်အခြေခံ)

Spare Parts Supply- အပူချိန် ထိန်းချုပ်ကိရိယာများ၊ ပန်ကာများ၊ အာရုံခံကိရိယာများနှင့် အခြားအသုံးများသော အစိတ်အပိုင်းများကို စတော့တွင် သိမ်းဆည်းထားသည်။ ​နောက်​ရက်​တွင်​ အမြန်​ပို့​ပေးသည်​
