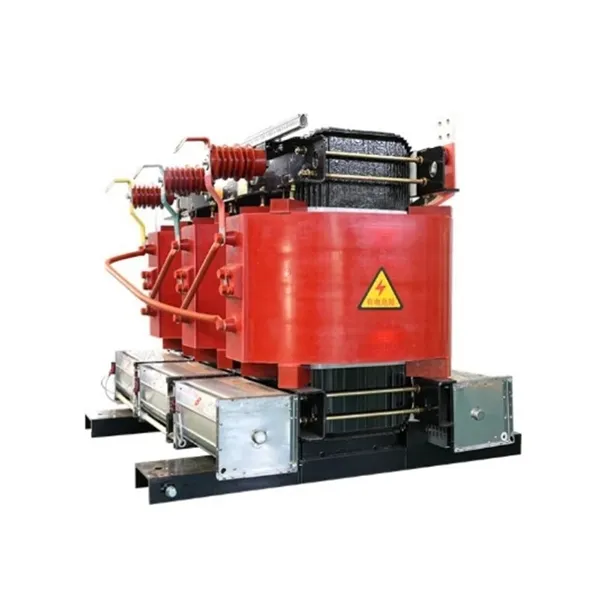

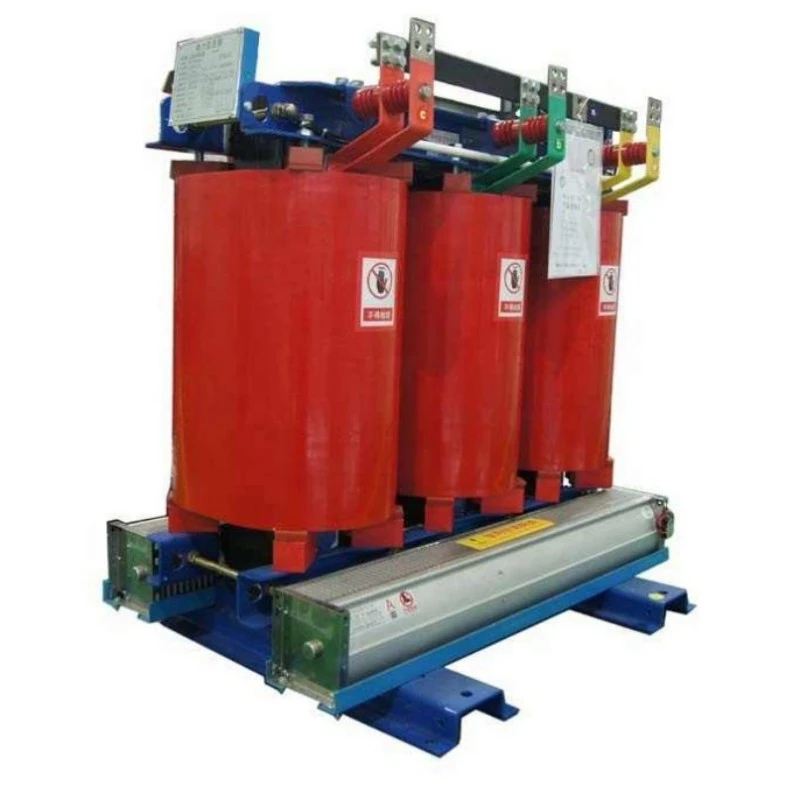

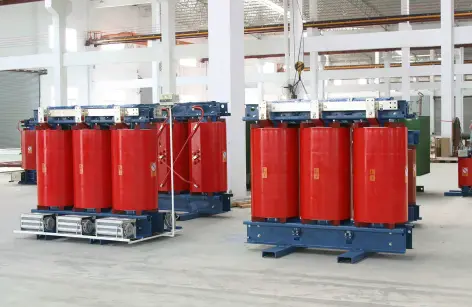

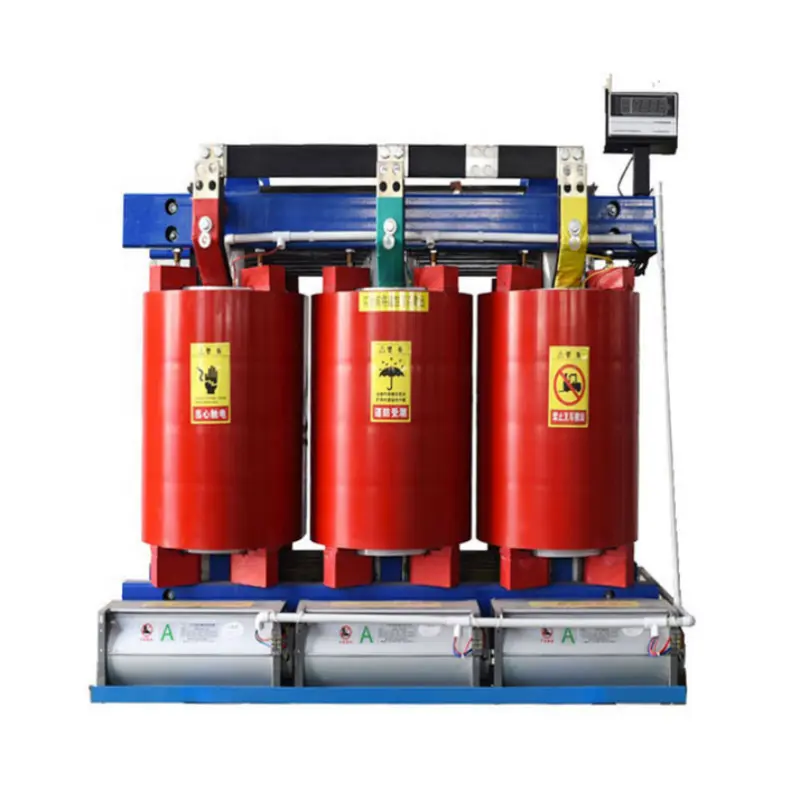

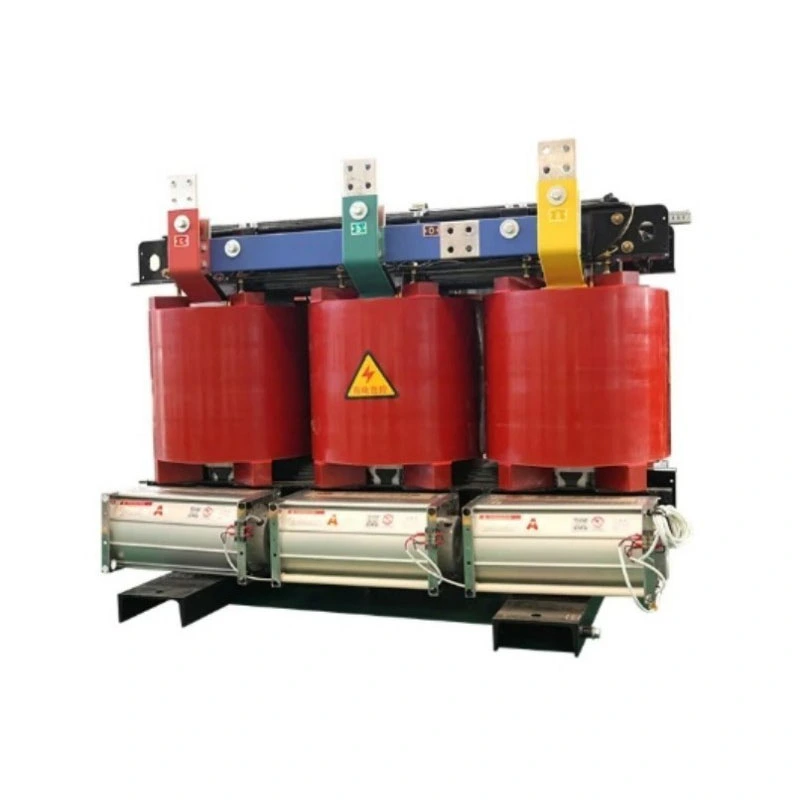

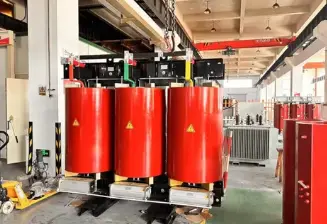

Air Cooling Outdoor Isolation Dry Type Transformer

ဤထုတ်ကုန်သည် ပြင်ပအမျိုးအစား၊ သီးခြားအမျိုးအစား၊dry-type transformerလေအေးပေးစက် (ANAN) ကိုအသုံးပြုခြင်း။ ၎င်းသည် လျှပ်ကာ သို့မဟုတ် အပူပျံ့စေရန်အတွက် မည်သည့်အရည်ကိုမျှ အားမကိုးဘဲ အပူချိန်မြင့်တက်မှုကို ထိန်းချုပ်ရန် သဘာဝအငွေ့ပျံခြင်း သို့မဟုတ် အတင်းအကျပ်လေအေးပေးမှုကို အသုံးပြုသည်။

အဲဒါဘာလုပ်တာလဲ။

1. Electrical Isolation : မူလနှင့် ဒုတိယအကွေ့အကောက်များကြားတွင် ရုပ်ပိုင်းဆိုင်ရာလျှပ်စစ်အတားအဆီးကို ဖန်တီးပေးကာ မြေပြင်ကွင်းများကို ထိထိရောက်ရောက် နှောင့်ယှက်ခြင်း၊ ဟာမိုနီများကို နှောင့်ယှက်ခြင်းနှင့် လှိုင်းနှုန်းမြင့်သော လှိုင်းဂရစ်မှ လှိုင်းများကို စစ်ထုတ်ကာ အထိခိုက်မခံသောဝန်များကို ပေးစွမ်းသည်။

2. Voltage Transformation : လိုအပ်ချက်များနှင့်အညီ AC ဗို့အား အဆင့်ဆင့်တက်ခြင်း သို့မဟုတ် လျှော့ချခြင်းဖြင့် စက်အမျိုးမျိုး၏ ပါဝါထောက်ပံ့မှု လိုအပ်ချက်များနှင့်အညီ လိုက်လျောညီထွေဖြစ်စေသည်။

3. ဘေးကင်းရေးကာကွယ်မှု- သီးခြားဒီဇိုင်းအားဖြင့်၊ ဗို့အားမြင့်ဘက်ခြမ်းနှင့် ဝန်ထမ်းများ တိုက်ရိုက်ထိတွေ့မှုကို ဟန့်တားကာ လျှပ်စစ်ရှော့ခ်ဖြစ်နိုင်ခြေကို သိသိသာသာ လျှော့ချပေးသည်။

4. ပြင်ပတွင် လိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်ခြင်း- IP54 သို့မဟုတ် ပိုမိုမြင့်မားသောကာကွယ်မှုအဆင့်များအတွက် ဒီဇိုင်းထုတ်ထားသော အကြမ်းခံသောအကာအရံသည် လေ၊ မိုးရွာခြင်း၊ ဖုန်မှုန့်များ၊ ဆားဖြန်းခြင်းနှင့် ရေရှည် UV ထိတွေ့မှုကို ခံနိုင်ရည်ရှိစေသည်။

အတိုချုပ်ပြောရလျှင် သင်သည် လုံခြုံသော၊ သန့်ရှင်းပြီး ပြုပြင်ထိန်းသိမ်းမှုကင်းသော ပါဝါအထီးကျန်မှုနှင့် ပြောင်းလဲခြင်းဖြေရှင်းချက် လိုအပ်သည့်အခါ၊ ဤ Air Cooling Outdoor Isolation Dry Type Transformer သည် အဓိကဖြေရှင်းချက်ဖြစ်သည်။

ထုတ်ကုန်အားသာချက်များ

သမားရိုးကျ ဆီနှစ်မြှုပ်ထားသော သို့မဟုတ် စံအိမ်တွင်းခြောက်သွေ့-အမျိုးအစား ထရန်စဖော်မာများနှင့် နှိုင်းယှဉ်ပါက၊ ဤထုတ်ကုန်သည် အားသာချက်ငါးခုကို ပေးဆောင်သည်-

1. ညစ်ညမ်းမှုမရှိသော၊ ပြုပြင်ထိန်းသိမ်းမှုကင်းသော- ဆီကင်းသောဒီဇိုင်းသည် ယိုစိမ့်မှုမှ မြေဆီလွှာ သို့မဟုတ် ရေညစ်ညမ်းမှုအန္တရာယ်ကို အပြီးအပိုင် ဖယ်ရှားပေးသည့်အပြင် နှစ်စဉ် ဆီစမ်းသပ်ခြင်းနှင့် အစားထိုးခြင်းနှင့် ဆက်စပ်သော ပြုပြင်ထိန်းသိမ်းမှုစရိတ်နှင့် စက်ရပ်ချိန်တို့ဖြစ်သည်။ တင်းကျပ်သော ပတ်ဝန်းကျင်စည်းမျဉ်းများအောက်တွင် ပြင်ပပရောဂျက်များအတွက်၊ ၎င်းသည် အဆုံးအဖြတ်ပေးသည့် အားသာချက်တစ်ခုဖြစ်သည်။

2. Superior Outdoor Environmental Tolerance : Stainless Steel သို့မဟုတ် Aluzinc သံမဏိဖြင့် ပြုလုပ်ထားသော အပြည့်အ၀ အလုံပိတ် သံမဏိ သို့မဟုတ် Aluzinc သံမဏိဖြင့် ပြုလုပ်ထားသော Class H (180°C) လျှပ်ကာစနစ် (Vacuum Pressure Impregnation (VPI)) လုပ်ငန်းစဉ်ကို အသုံးပြုသည်။ ပတ်ဝန်းကျင်အပူချိန် -25°C မှ 50°C နှင့် နှိုင်းရစိုထိုင်းဆ 95% အထိ တည်ငြိမ်စွာ လည်ပတ်နိုင်သည်။ ဆားဖြန်းခြင်း၊ မှိုနှင့် ချေးများကို ခံနိုင်ရည်ရှိသည်။

3. Electrical Isolation ဖြင့် Ultimate Safety : မူလတန်းနှင့် ဒုတိယ အကွေ့အကောက်များကြား အားဖြည့်ထားသော insulation သည် 3kV မှ 5kV (မော်ဒယ်ပေါ်မူတည်၍) dielectric ခံနိုင်သော ဗို့အားကို ရရှိသည်။ DC အစိတ်အပိုင်းများ၊ တတိယ ဟာမိုနီများနှင့် လျှပ်စစ်ဓာတ်အားလိုင်းများမှ လှိုင်းတံပိုးများ သက်ရောက်မှုများကို ထိရောက်စွာ ခွဲထုတ်ပြီး ရေအောက်တိကျမှုတူရိယာများကို ကာကွယ်ပေးသည်။

4. သဘာဝလေအေးပေးခြင်း၊ တိတ်ဆိတ်ပြီး ယုံကြည်စိတ်ချရသော : ပန်ကာများမပါဘဲ အပူပျံ့စေရန် လေဝင်လေထွက်အားအားကိုး (ချန်လှပ်ထားနိုင်သည်)။ လည်ပတ်နေသော အသံသည် ဆီထည့်ထားသော ထရန်စဖော်မာများထက် သိသိသာသာ နိမ့်သည်။ core အစိတ်အပိုင်းများတွင် လည်ပတ်နေသော စက်ပိုင်းဆိုင်ရာ အစိတ်အပိုင်းများ မရှိသဖြင့် Mean Time Between Failures (MTBF) သည် သိသိသာသာ တိုးတက်လာသည်။

5. မြင့်မားသောဝန်ပိုနိုင်စွမ်း၊ အရေးပေါ်အခြေအနေများတွင်အသုံးပြုနိုင်သည်- စဉ်ဆက်မပြတ်လည်ပတ်မှုအတွက် 120% အထိ၊ အရေးပေါ်လည်ပတ်နိုင်မှု 150% အထိ၊ ရေတိုလည်ပတ်မှုအတွက် 150%။ မထင်မှတ်ထားသော ပြင်ပဝန်အား ကျဆင်းနေချိန်တွင် (ဥပမာ၊ မော်တာများစွာကို တစ်ပြိုင်နက်စတင်ခြင်း)၊ အသုံးပြုသူအတွက် အဖိုးတန်သောအချိန်ကို ချက်ချင်းဝယ်ယူရန် စွမ်းရည်မြှင့်တင်ရန် မလိုအပ်ပါ။

ထုတ်ကုန်အင်္ဂါရပ်များ

Core : အအေးခံထားသော ကောက်နှံအသားပေး ဆီလီကွန်သံမဏိ၊ အဆင့်-ပေါင်ဆစ် လုပ်ငန်းစဉ်၊ ဝန်မရှိသော ဆုံးရှုံးမှုနှင့် စိတ်လှုပ်ရှားဖွယ် လျှပ်စီးကြောင်းများကို သိသိသာသာ လျှော့ချပေးသည်။

Windings : မြင့်မားသော နှင့် အနိမ့်ပိုင်း အကွေ့အကောက် နှစ်ခုစလုံးသည် Nomex® သို့မဟုတ် အလားတူ aramid insulation paper ဖြင့် ပတ်ထားသော All-copper (Aluminum optional) conductors ကို အသုံးပြု၍ VPI vacuum impregnation ဖြင့် solventless varnish ဖြင့် လုပ်ဆောင်ပြီး ကြံ့ခိုင်သော၊ အစိုဓာတ်ကို ခံနိုင်ရည်ရှိသော၊ အပူချိန်မြင့်သော အစိုင်အခဲ လျှပ်ကာဖြင့် ဖွဲ့စည်းတည်ဆောက်ထားပါသည်။

သီးခြားဖွဲ့စည်းပုံ- မူလနှင့်အလယ်တန်းအကွေ့အကောက်များသည် သီးခြား bobbins သို့မဟုတ် အမှီအခိုကင်းသော အူတိုင်ခြေထောက်များပေါ်တွင် ဒဏ်ရာရှိပြီး ၎င်းတို့ကြားတွင် ရွေးချယ်နိုင်သော electrostatic shield တစ်ခုပါဝင်ပြီး coupling capacitance ကို နည်းပါးစေပြီး အလွန်ကောင်းမွန်သော ကြိမ်နှုန်းမြင့်နှောင့်ယှက်မှုကို နှိမ်နင်းပေးပါသည်။

အကာအကွယ်အကာအရံ- Standard IP54 ကာကွယ်မှု (ဖုန်မှုန့်များ တင်းကျပ်စွာ၊ ရေဖြန်းဒဏ်ခံနိုင်မှု)၊ IP65 ချန်လှပ်ထားသည်။ 2.0 မီလီမီတာ အထူ သံမဏိ သို့မဟုတ် Galvalume သံမဏိဖြင့် ပြုလုပ်ထားသည့် အကာအရံများ၊ မိုးဒဏ်ခံနိုင်သော ခေါင်မိုး၊ သံမဏိ လေဝင်လေထွက် လေဝင်လေထွက် တံခါးများ နှင့် တံမြက်ထိုးသော့များ ပါဝင်သည်။

အပူချိန်ထိန်းချုပ်မှုစနစ်- တပ်ဆင်ထားသော PTC သို့မဟုတ် PT100 RTD အပူချိန်အာရုံခံကိရိယာများ၊ အပူချိန်လွန်ကဲသောအချက်ပေးကိရိယာ၊ ခရီးစဉ်ကိုကာကွယ်ရန်နှင့် အလိုအလျောက်ပန်ကာအသက်သွင်းခြင်း (ရွေးချယ်နိုင်သော ပန်ကာများတပ်ဆင်ပါက) စမတ်အပူချိန်ထိန်းချုပ်ကိရိယာသို့ ချိတ်ဆက်နိုင်သည်။

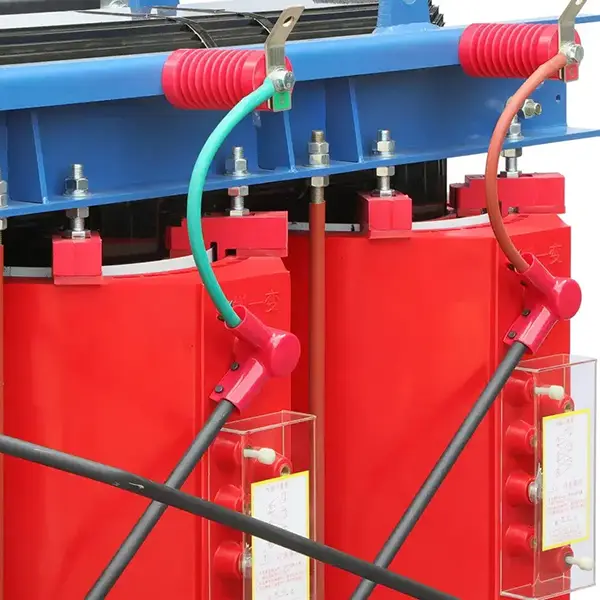

Terminals : ဆီလီကွန်ရော်ဘာတံဆိပ်များနှင့် ကေဘယ်ဂလင်းထည့်သွင်းမှုများပါရှိသော ပြင်ပဗို့အားမြင့်လမ်းဆုံသေတ္တာ။ ဗို့အားနည်းသောဘက်တွင် သံဖြူဖြင့်ပြုလုပ်ထားသော ကြေးနီဘတ်စ်ဘားများ သို့မဟုတ် ရေစိုခံချိတ်ဆက်မှုများကို အသုံးပြုသည်။

ထုတ်ကုန်လျှောက်လွှာ

ဤ Air Cooling Outdoor Isolation Dry Type Transformer ကို အောက်ပါအခြေအနေများတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။

ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်ထုတ်လုပ်ခြင်း- PV ဓာတ်အားပေးစက်ရုံနှင့် လေအားလျှပ်စစ်ဓာတ်အားခွဲရုံများ၏ ဗို့အားအနိမ့်ဘက်ခြမ်းတွင် သီးခြားခွဲထားခြင်း၊ လျှပ်စစ်ဓာတ်အားမရရှိမီ အင်ဗာတာ အထွက်ဗို့အား သီးခြားခွဲထုတ်ခြင်း။

ပြင်ပစက်မှုပစ္စည်း- ရေနံတူးဖော်သည့်ပလပ်ဖောင်းများ၊ အဖွင့်တွင်းမိုင်းခွဲစက်များ၊ ဆိပ်ကမ်းကမ်းနားလျှပ်စစ်ဓာတ်အားစနစ်များ၊ လိုဏ်ခေါင်းငြီးငွေ့ဖွယ်စက်များ (အကာအကွယ်စက်များ)၊ စက်ပစ္စည်းများ ပျက်စီးခြင်းမှ လျှပ်စီးကြောင်းများ လျှပ်စီးကြောင်းများကို အကာအကွယ်ပေးသော ဓာတ်အားခွဲထုတ်ခြင်း။

ယာယီနှင့် အရေးပေါ်ပါဝါ- ပြင်ပပွဲများ၊ အားကစားပြိုင်ပွဲများနှင့် သဘာဝဘေးကယ်ဆယ်ရေးနေရာများအတွက် ဂျင်နရေတာ သီးသန့်ခွဲထုတ်ခြင်းအား အသံ၊ ဗီဒီယိုနှင့် ထိန်းချုပ်ကိရိယာများအတွက် သန့်ရှင်းသောစွမ်းအားကို ပံ့ပိုးပေးပါသည်။

အားသွင်းအခြေခံအဆောက်အဦ- ပြင်ပ DC အမြန်အားသွင်းကိရိယာများအတွက် အထီးကျန်ထရန်စဖော်မာသည် အားသွင်းမော်ဂျူးများကိုကာကွယ်နေစဉ် ဂရစ်အတွင်းသို့ ဟာမိုနီတုံ့ပြန်မှုကို တားဆီးပေးသည်။

Smart Grid & Distribution : ပြင်ပလက်စွပ် ပင်မယူနစ်များနှင့် ကျစ်လစ်သိပ်သည်းသော ဓာတ်အားခွဲရုံများအတွင်း ဘူတာရုံဝန်ဆောင်မှု သို့မဟုတ် အထီးကျန်ထရန်စဖော်မာများ (DTU/FTU) အတွက် ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော ပါဝါကို ပံ့ပိုးပေးပါသည်။

ထုတ်လုပ်မှုအသေးစိတ်

VPI Vacuum Pressure Impregnation လုပ်ငန်းစဉ်

အကွေ့အကောက်များအားလုံးကို လေဟာနယ်အောက်ရှိ ကာဗိုဟိုက်ဒရိတ်ဖြင့် ပေါင်းစပ်ထားပြီး၊ အတွင်းလေကို ဖယ်ရှားကာ အရောင်တင်ဆီအား အလှည့်၊ အလွှာများနှင့် မြေပြင်ကြားတွင် အပြည့်အဝစိမ့်ဝင်နိုင်စေပါသည်။ ကုသပြီးနောက်၊ ၎င်းသည် စံမညီမှုဖြစ်စဉ်များထက် အစိုဓာတ်ခံနိုင်ရည်၊ အပူစီးကူးမှု၊ စက်ပိုင်းဆိုင်ရာ ခွန်အားနှင့် အစိုဓာတ်ခံနိုင်ရည်ရှိသော monolithic "အစိုင်အခဲ" တည်ဆောက်မှုပုံစံဖြစ်သည်။

Outdoor-Specific Junction Box

ဗို့အားနည်းသော ပလပ်ပေါက်သေတ္တာတွင် ကြေးနီဘတ်စ်ဘားများကြားတွင် လုံလောက်သော လျှပ်စစ်ရှင်းလင်းမှု (>20 မီလီမီတာ) ပါရှိသော မီးမလောင်နိုင်သော လျှပ်ကာအကူအကန့်တစ်ခုပါရှိသည်။ သံချပ်ကာ သို့မဟုတ် ရော်ဘာအစွပ်ကြိုးများ အမျိုးမျိုးဖြင့် တွဲဖက်အသုံးပြုနိုင်ပြီး တံဆိပ်ပေါင်းများစွာပါသော gasket များနှင့် ကေဘယ်ဂလင်းများကို အသုံးပြု၍ ကြိုးများအတွင်းသို့ ကေဘယ်တစ်လျှောက် အစိုဓာတ်ဝင်ရောက်ခြင်းကို ကာကွယ်ပေးပါသည်။

အကြီးစား Stainless Steel Enclosure

အရံအတားကို လေဆာဖြတ်တောက်ခြင်း၊ CNC ကွေးညွှတ်ခြင်းနှင့် စက်ရုပ်ဂဟေဆော်ခြင်းတို့ကို အသုံးပြု၍ ချုပ်ရိုးအားလုံးကို စဉ်ဆက်မပြတ် အလုံပိတ်ပြုလုပ်ထားသည်။ တံခါးများတွင် သုံးမှတ်သောသော့ခတ်လက်ကိုင်များနှင့် ရာသီဥတုဒဏ်ခံနိုင်သော အလုံပိတ် gasket များပါရှိသည်။ ထိပ်ကာဗာကို ထောင့်ချိုးမိုးကာအကာအဖြစ် ဒီဇိုင်းထုတ်ထားပြီး ပြင်ပတွင် လွှင့်တင်ရန်အတွက် အဆင်ပြေစေရန်အတွက် မျက်လုံးအကာများကို ရုတ်သိမ်းပေးထားသည်။

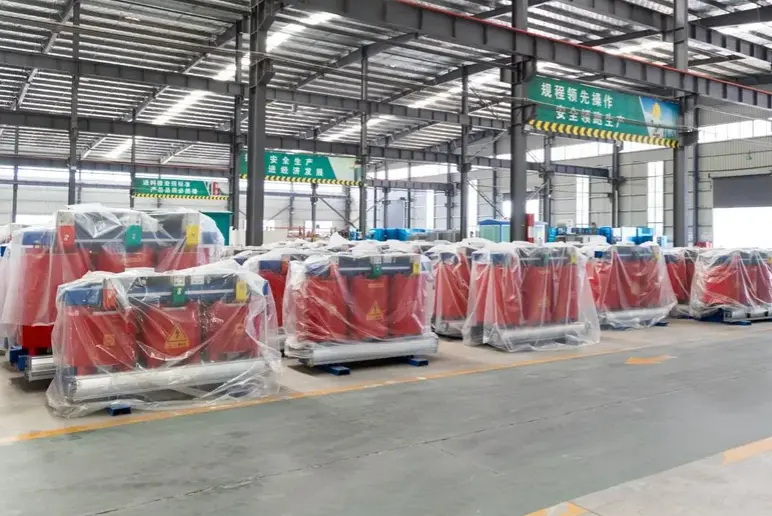

ထုပ်ပိုးမှု၊ ပို့ဆောင်မှုနှင့် ရောင်းချပြီးနောက်

ထုပ်ပိုးမှုနည်းလမ်း

1. အစိုဓာတ်ခံ PE ဖလင်ဖြင့် ထုပ်ပိုးထားသော Transformer ကိုယ်ထည်၊ အတွင်းတွင် desiccant ထားရှိပါ။

2. လေးလံသော သစ်သားသေတ္တာများ သို့မဟုတ် မီးခိုးမထွက်သော အထပ်သားသေတ္တာများ (ပို့ကုန်စံချိန်စံညွှန်းများနှင့်ကိုက်ညီသော)၊ ကူရှင်အတွက် သိပ်သည်းဆမြင့်သော အမြှုပ်များ သို့မဟုတ် လေဖြည့်အိတ်များဖြင့် ဝန်းရံထားသည်။

3. "Moisture Proof"၊ "Fragile" နှင့် "This Way Up" ကဲ့သို့သော အညွှန်းများကို သေတ္တာ၏အပြင်ဘက်တွင် ကပ်ထားသည်။

ပေးပို့မှုနည်းလမ်း

1. ပြည်တွင်း- သီးခြားထောက်ပံ့ပို့ဆောင်ရေးထရပ်ကား (သေးငယ်သောစွမ်းရည်များကို Deppon/SF Express အကြီးစားကုန်ပစ္စည်းများမှတစ်ဆင့် တင်ပို့နိုင်သည်)။

2. တင်ပို့ခြင်း- အကောက်ခွန်စာရွက်စာတမ်းများအပါအဝင် ပင်လယ်၊ ရထား၊ သို့မဟုတ် လေကြောင်းကုန်စည်ပို့ဆောင်မှုအတွက် စီစဉ်ဆောင်ရွက်ပေးခြင်း။

အရောင်းအပြီးဝန်ဆောင်မှု

1. အာမခံကာလ- လက်ခံရရှိသည့်နေ့မှစ၍ 12 လ။

2. အာမခံကာလအတွင်း ထုတ်လုပ်ရေးချို့ယွင်းချက်များအတွက် အခမဲ့ပြုပြင်ခြင်း သို့မဟုတ် အစားထိုးခြင်း။

အမေးများသောမေးခွန်းများ (အမေးအဖြေ)

Q1- ဤ Air Cooling Outdoor Isolation Dry Type Transformer သည် ပုံမှန်ဆီထည့်ထားသော ထရန်စဖော်မာနှင့် နှိုင်းယှဉ်ပါက အပူလွန်ကဲပြီး လောင်ကျွမ်းနိုင်ခြေပိုများသည် မဟုတ်ပါလား။

A: တော်တော်ဆန့်ကျင်ဘက်ပဲ။ လေသည် ဆီထက်အပူစီးကူးနိုင်မှုနည်းသော်လည်း ကျွန်ုပ်တို့၏ထုတ်ကုန်သည် Class H insulation (180°C အဆင့်သတ်မှတ်ထားသည်) နှင့် VPI vacuum impregnation process ကိုအသုံးပြုသည်။ အကွေ့အကောက်များမှ အပူများကို ထိရောက်စွာ ဖယ်ထုတ်ပြီး အကာအရံမှတဆင့် ကွယ်ပျောက်သွားသည်။ တူညီသောစွမ်းရည်အတွက်၊ ကျွန်ုပ်တို့၏ဒီဇိုင်းတွင် ပိုကြီးသောအပူချိန်မြင့်တက်အနားသတ်ရှိသောကြောင့် ဆီယိုစိမ့်မှုနှင့် သမားရိုးကျယူနစ်များရှိ နောက်ဆက်တွဲဆီပမာဏနည်းပါးခြင်းကြောင့်ဖြစ်ရသည့် လောင်စာဆီယိုစိမ့်မှုအား လျော့နည်းစေပါသည်။ ကျွန်တော်တို့ရဲ့Air Cooling Outdoor Isolation Dry Type Transformer40°C ပြင်ပအခြေအနေများတွင် အပြည့်ထည့်ထားသည့်တိုင် လျှပ်ကာကန့်သတ်ချက်အောက် အပူချိန်များနှင့်အတူ ကောင်းစွာလည်ပတ်နိုင်သည်။

Q2- မိုးရွာတဲ့နေ့တွေမှာ အပြင်မှာ မိုးရေတွေက အအေးခံခန်းထဲကို ဝင်ပြီး အတွင်းထဲမှာ ဝါယာရှော့ဖြစ်စေမှာလား။

A- မဟုတ်ပါ။ ကျွန်ုပ်တို့၏ အကာအရံကာကွယ်ရေးအဆင့်သတ်မှတ်ချက်မှာ IP54 ဖြစ်ပါသည်။ အကွက်များတွင် အတွင်းဝင်္ကဘာပုံစံချန်နယ်နှင့် သတ္တုကွက်မျက်နှာပြင်တို့ပါရှိသည်။ စမ်းသပ်ချက်များအရ တစ်မိနစ်လျှင် မိုးရေချိန် 10mm ရှိသော အရှေ့မှ တိုက်ရိုက်ဖြန်းဆေးဖြင့်သော်လည်းကောင်း အတွင်းခန်းသည် လုံးဝခြောက်သွေ့နေသေးသည် ။ ကေဘယ်အဝင်ပေါက်များအားလုံးသည် ပေါက်ကွဲမှုအဆင့် အလုံပိတ်ဂလင်းများကို အသုံးပြုကာ အစိုဓာတ်ဝင်ရောက်မှုလမ်းကြောင်းကို လုံးဝပိတ်ဆို့ထားသည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်ဇယား
