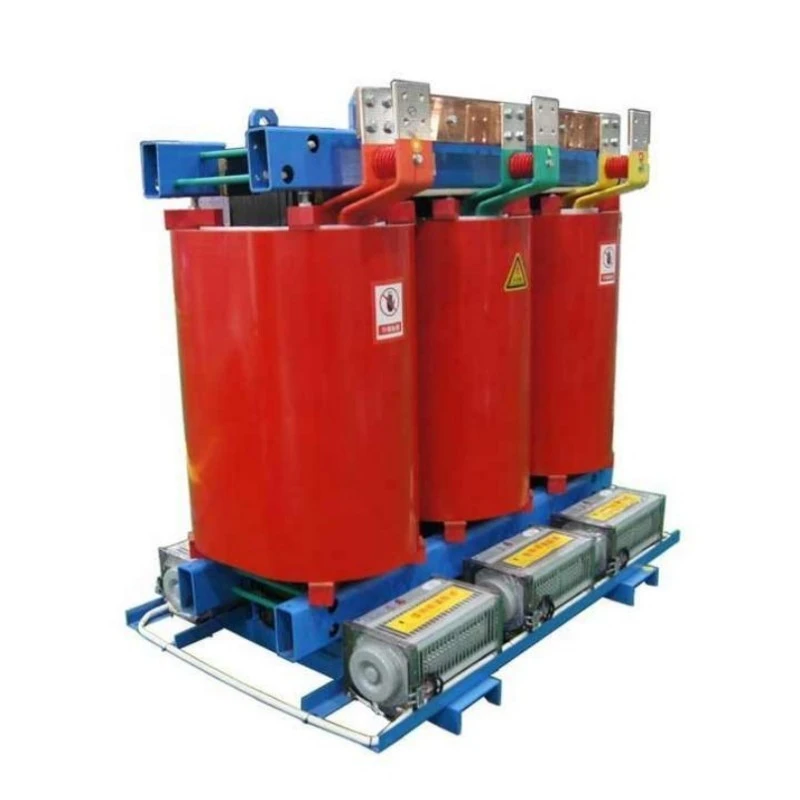

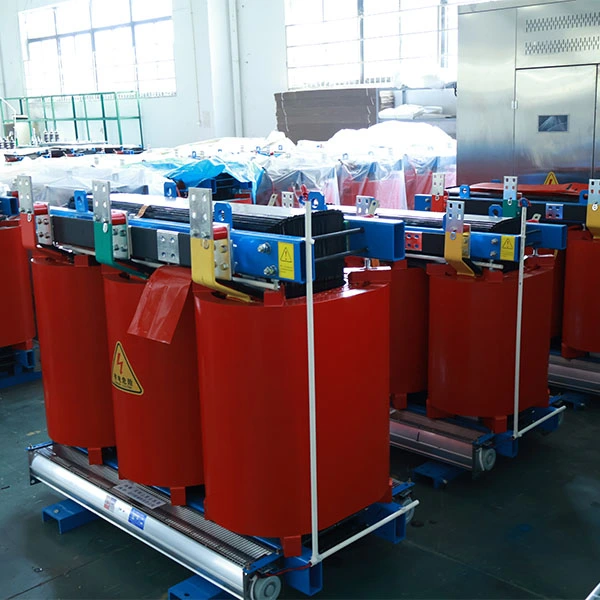

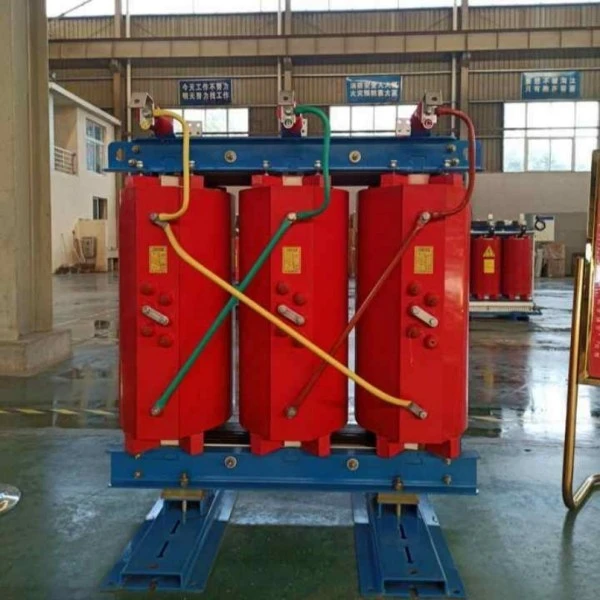

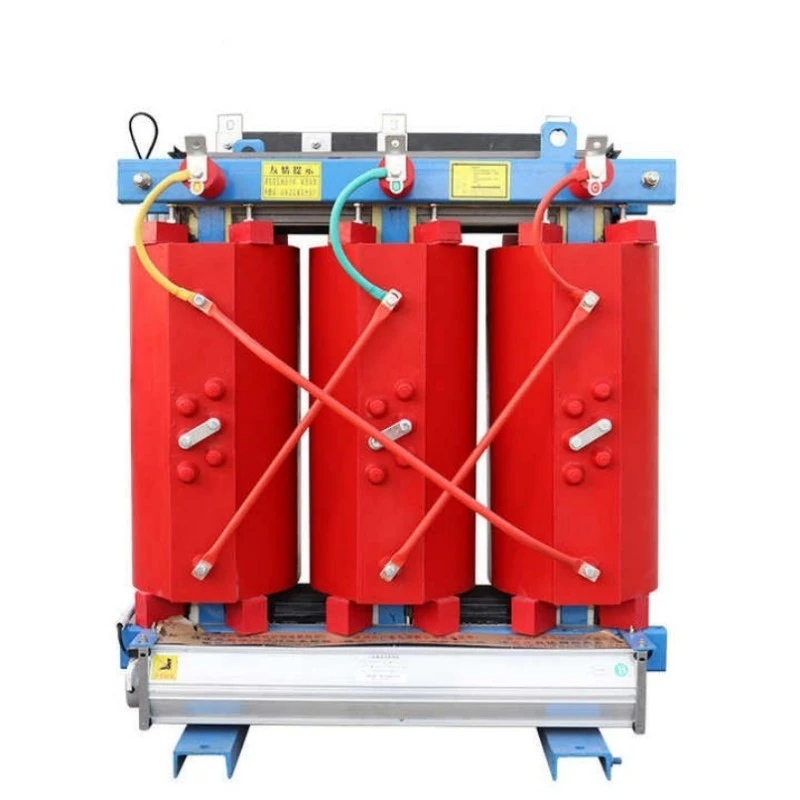

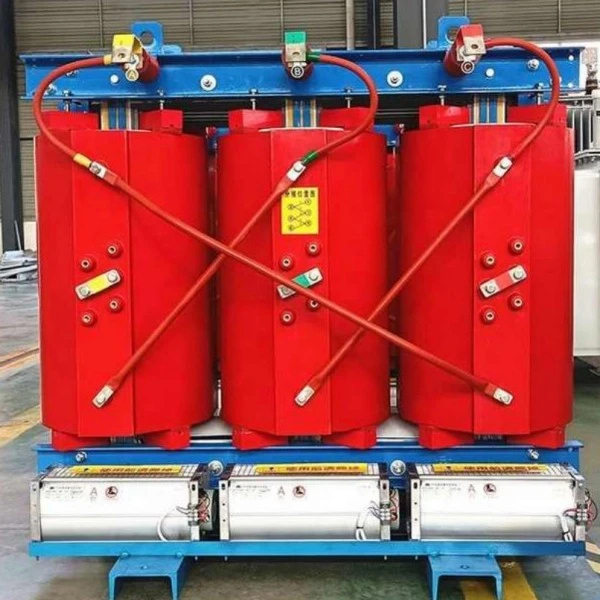

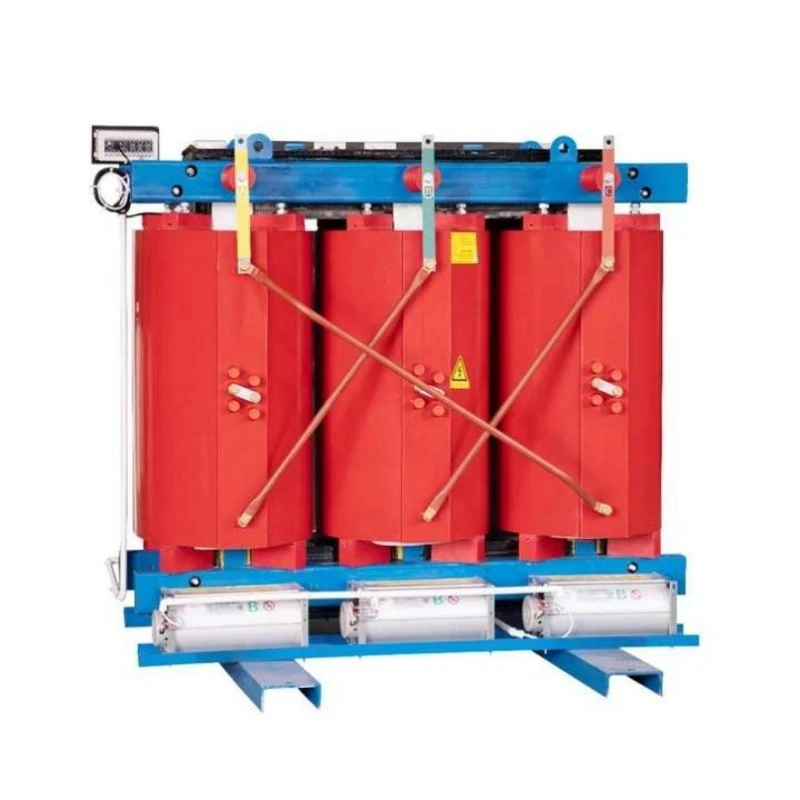

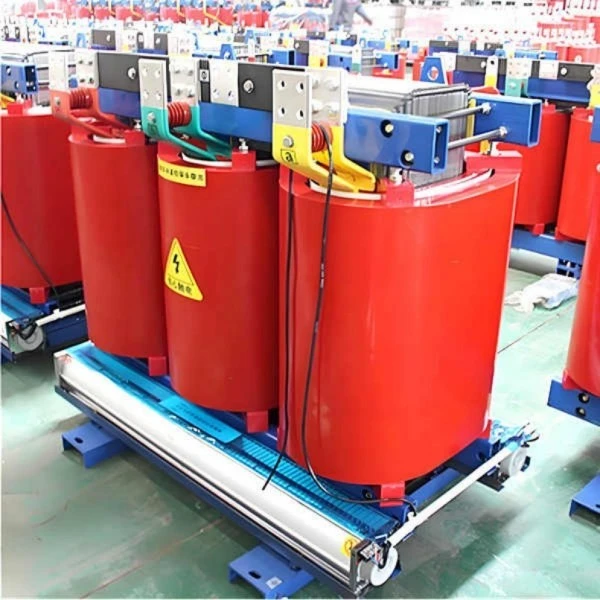

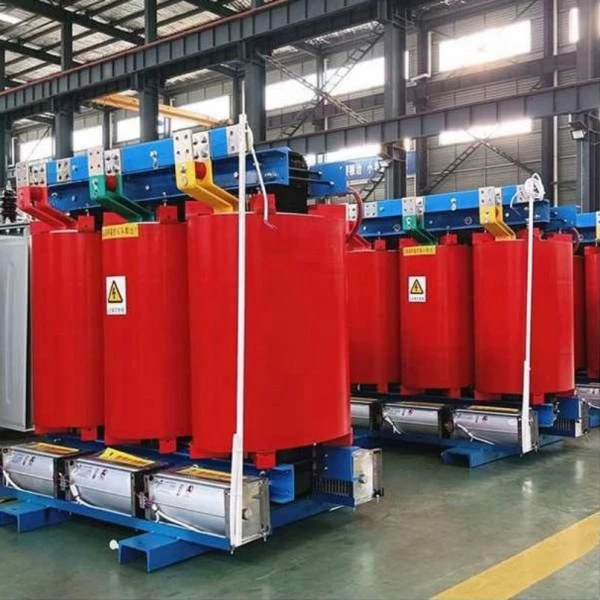

Copper Winding Pad Mounted Dry Type transformer

ဤစက်ပစ္စည်းကား အဘယ်နည်း။

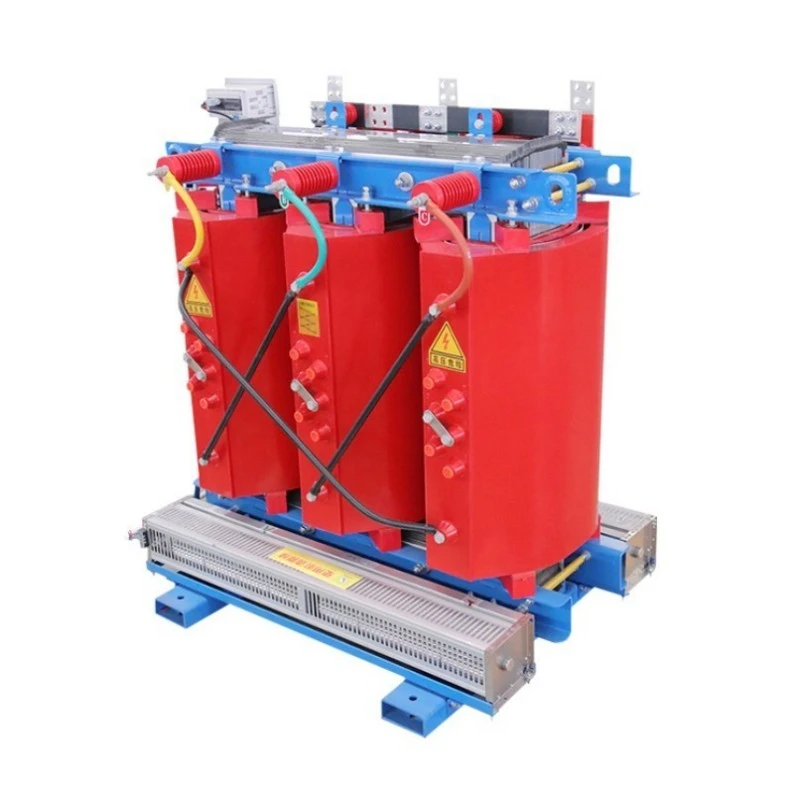

Copper Winding Pad Mounted Dry Type Transformer သည် pad-mounted ပြင်ပတပ်ဆင်မှုများအတွက် အထူးထုတ်လုပ်ထားသည့် သုံးဆင့်၊ သွန်းအစေးအခြောက်အမျိုးအစား ထရန်စဖော်မာဖြစ်သည်။ ၎င်းသည် လူနေရပ်ကွက်များ၊ စီးပွားရေးစင်တာများ၊ စက်မှုပန်းခြံများနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများသို့ ဘေးကင်းစွာ ဖြန့်ဖြူးရန်အတွက် အလတ်စားဗို့အား (ပုံမှန်အားဖြင့် 10kV–35kV) အား နိမ့်သောဗို့အား (400V/380V) သို့ လျှော့ချပေးသည်။

ရိုးရာမတူဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာများဤထုတ်ကုန်သည် insulating oil မသုံးပါ။ ယင်းအစား၊ ၎င်းသည် သဘာဝ သို့မဟုတ် လေအေးပေးစက်ဖြင့် ပေါင်းစပ်ထားသော epoxy resin အစိုင်အခဲ လျှပ်ကာကို အသုံးပြုထားသည်။ အကွေ့အကောက်များကို လျှပ်ကူးနိုင်စွမ်း မြင့်မားသော ကြေးနီဖြင့် လုံးလုံးလျားလျား ပြုလုပ်ထားပြီး ခုခံမှု ဆုံးရှုံးမှု နည်းပါးခြင်း၊ ဝန်ပိုချနိုင်မှု ပိုမိုကောင်းမွန်ခြင်းနှင့် ဝန်ဆောင်မှု သက်တမ်း ပိုကြာခြင်းတို့ကို အာမခံပါသည်။ သီးခြားဓာတ်အားခွဲရုံတည်ဆောက်ရန်မလိုအပ်ဘဲ မြေညီထပ်တပ်ဆင်ထားသော အရံအတားသည် မြို့ပြဆောက်လုပ်ရေးကုန်ကျစရိတ်နှင့် နေရာလွတ်များကို သိသိသာသာသက်သာစေသည်။

ကုန်ပစ္စည်းအကြောင်းအရာ

Lugao ၏ Copper Winding Pad ကို တပ်ဆင်ထားသည့် Dry Type Transformer သည် ပြင်ပဖြန့်ဖြူးရေးကွန်ရက်များတွင် ယုံကြည်စိတ်ချရမှု၊ ထိရောက်မှုနှင့် ဘေးကင်းမှုအတွက် အင်ဂျင်နီယာချုပ်ဖြစ်သည်။ စံဗို့အား 10kV/0.4kV (6kV၊ 20kV သို့မဟုတ် 35kV သို့ စိတ်ကြိုက်ပြင်ဆင်နိုင်သော)၊ ဤထရန်စဖော်မာသည် GB 20052-2020 အဆင့် 2 စွမ်းအင်ထိရောက်မှုစံနှုန်းများနှင့် ကိုက်ညီပြီး အချို့မော်ဒယ်များသည် အဆင့် 1 အနီးသို့ 50kVA မှ 50kVA မှ 2500kVA အထိ အဆင့်သတ်မှတ်ထားသည်။

အဓိကလျှပ်စစ်စွမ်းဆောင်မှုတွင် သမားရိုးကျအခြောက်အမျိုးအစားထရန်စဖော်မာများထက် 37% အထိနိမ့်သောဝန်ဆုံးရှုံးမှု၊ ဝန်ဆုံးရှုံးမှု 30%, တစ်စိတ်တစ်ပိုင်းထုတ်လွှတ်မှု ≤5pC နှင့် 1 မီတာတွင် ဆူညံသံအဆင့် ≤55dB တို့ပါဝင်သည်။ ကြေးနီအကွေ့အကောက်များသည် အလွန်ကောင်းမွန်သော အပူစီးကူးမှုနှင့် စက်ပိုင်းဆိုင်ရာအားကို သေချာစေပြီး တိုတောင်းသောပတ်လမ်းခံနိုင်ရည်ကို သိသိသာသာ တိုးတက်စေသည်။

ယူနစ်ကို ရာသီဥတုဒဏ်ခံနိုင်သော၊ သော့ခတ်နိုင်သော အကွက်တပ်ဆင်ထားသော အရံအတားတစ်ခုတွင် IP23 နှင့်အထက် အဆင့်သတ်မှတ်ထားပြီး မိုးရွာခြင်း၊ ဖုန်မှုန့်များနှင့် ဖျက်ဆီးမှုတို့ကို ကာကွယ်ပေးသည်။ PT100 အာရုံခံကိရိယာများ၊ အလိုအလျောက်စတင်သည့်ပန်ကာများ၊ အပူလွန်ကဲမှုအချက်ပေးစနစ်နှင့် RS485 ဆက်သွယ်ရေးစနစ်ပါရှိသော အသိဉာဏ်ရှိသော အပူချိန်ထိန်းချုပ်မှုစနစ်သည် စံအဖြစ်ပါဝင်ပါသည်။

နှစ် 30 ဒီဇိုင်းသက်တမ်းနှင့် ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်အနည်းငယ်ဖြင့်၊ ဤ Copper Winding Pad Mounted Dry Type Transformer သည် အသုံးဝင်မှု၊ EPC ကန်ထရိုက်တာများနှင့် စက်ရုံမန်နေဂျာများအတွက် ဘေးကင်းသော၊ ကြာရှည်ခံပြီး စွမ်းအင်ချွေတာသောဖြန့်ဖြူးမှုဖြေရှင်းချက်ကို ရှာဖွေနေသူများအတွက် အကောင်းဆုံးရွေးချယ်မှုဖြစ်သည်။

ထုတ်ကုန် သတ်မှတ်ချက် (သတ်မှတ်ချက်)

ထုတ်ကုန်အင်္ဂါရပ်နှင့်လျှောက်လွှာ

အဓိကအင်္ဂါရပ်များ

All-Copper Windings - ခံနိုင်ရည်ဆုံးရှုံးမှုနည်းပါးခြင်း၊ ဝန်ပိုနိုင်စွမ်းပိုမြင့်ပြီး အလူမီနီယမ်နှင့် နှိုင်းယှဉ်ပါက တာတိုပတ်လမ်းခံနိုင်ရည် ပိုကောင်းပါသည်။

Fireproof & Explosion-Proof - Epoxy resin သွန်းလုပ်ခြင်း၊ ကိုယ်တိုင်ငြိမ်းသတ်ခြင်း၊ ဆီယိုစိမ့်ခြင်းအန္တရာယ်မရှိပါ။

Pad-Mounted Design - မြေညီထပ်တပ်ဆင်ခြင်း၊ ဓာတ်အားခွဲရုံတည်ဆောက်ခြင်း မလိုအပ်ဘဲ မြို့ပြလုပ်ငန်းကုန်ကျစရိတ် 40-60% သက်သာစေသည်။

အလွန်နည်းသောဆုံးရှုံးမှုများ - GB အဆင့် 2 စွမ်းအင်ထိရောက်မှု နှင့် ကိုက်ညီပြီး နှစ်စဉ် လျှပ်စစ်မီတာခများကို သိသိသာသာ လျှော့ချပေးသည်။

စမတ်စောင့်ကြည့်စစ်ဆေးခြင်း – PT100 အာရုံခံကိရိယာများ၊ ပန်ကာအလိုအလျောက်စတင်မှု၊ အပူလွန်ကဲမှု သတိပေးချက်/ခရီးစဉ်၊ RS485 မှ BAS ။

ဆူညံသံနိမ့် – ≤55dB၊ လူနေရပ်ကွက်နှင့် စီးပွားရေးနေရာများအတွက် သင့်လျော်သည်။

ပြုပြင်ထိန်းသိမ်းမှု အခမဲ့ - ဆီစစ်ဆေးမှုမရှိခြင်း၊ အခြောက်ခံခြင်း၊ အစိတ်အပိုင်းများ ရွေ့လျားခြင်း မရှိခြင်း။

အမေးအဖြေ- ထုတ်ကုန် အသွင်အပြင်ကို ရှင်းပြထားသည်။

Q1- ပြင်ပအသုံးပြုရန်အတွက် ဆီနှစ်မြှုပ်ထားသော အမျိုးအစားထက် ကြေးနီ Winding Pad Mounted Dry Type Transformer ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

A- ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာများသည် အထူးသဖြင့် လူနေအိမ် သို့မဟုတ် ပတ်ဝန်းကျင် ထိခိုက်လွယ်သော နေရာများတွင် မီးနှင့် ယိုစိမ့်မှု အန္တရာယ်များ ဖြစ်စေသည်။ Copper Winding Pad Mounted Dry Type Transformer သည် ဆီမသုံးသောကြောင့် မီးကူးစက်ခြင်း သို့မဟုတ် မြေပြင်ညစ်ညမ်းမှုအန္တရာယ် လုံးဝမရှိပါ။ ထို့အပြင်၊ ကြေးနီအကွေ့အကောက်များသည် ပိုမိုကောင်းမွန်သောအပူစီးကူးမှုနှင့် စက်ပိုင်းဆိုင်ရာအားကို ပေးစွမ်းနိုင်ပြီး အမြင့်မားဆုံးသောနွေရာသီဝန်ထုပ်ဝန်ပိုးများအောက်တွင်ပင် ယုံကြည်စိတ်ချရသောလည်ပတ်မှုကို အာမခံပါသည်။ ယခုအခါ စည်ပင်သာယာရေးအဖွဲ့အများအပြားသည် တင်းကျပ်သော မီးကုဒ်များကြောင့် ပြင်ပတွင် တပ်ဆင်မှုအသစ်အတွက် အခြောက်ပုံစံ ထရန်စဖော်မာများကို ပြဌာန်းထားပါသည်။

Q2- ကြေးနီအကွေ့အကောက်များသည် အလူမီနီယမ်နှင့် နှိုင်းယှဉ်ပါက အပိုကုန်ကျစရိတ် အမှန်တကယ်တန်ဖိုးရှိပါသလား။

A: လုံးဝ။ Copper Winding Pad Mounted Dry Type Transformer ၏ ကနဦးကုန်ကျစရိတ်သည် အလူမီနီယံ-ဒဏ်ရာယူနစ်ထက် 15-20% ခန့်ပိုမိုမြင့်မားသော်လည်း စုစုပေါင်းဘဝလည်ပတ်မှုကုန်ကျစရိတ်မှာ သိသာစွာနည်းပါးပါသည်။ ကြေးနီသည် လျှပ်ကူးနိုင်စွမ်း 40% မြင့်မားသောကြောင့် ဝန်ဆုံးရှုံးမှုနည်းပါးပြီး လျှပ်စစ်မီတာခများ လျှော့ချပေးသည်။ ကြေးနီသည် ဆန့်နိုင်အားပိုမြင့်သောကြောင့် transformer သည် short-circuit များကို ပိုခံနိုင်ရည်ရှိသည်။ နှစ် 30 ဒီဇိုင်းသက်တမ်းကျော်၊ စွမ်းအင်ချွေတာမှုတစ်ခုတည်းက ရင်းနှီးမြုပ်နှံမှုကို အလွယ်တကူ မျှတစေပါသည်။

Q3- ဤထရန်စဖော်မာသည် မြင့်မားသောစိုထိုင်းဆနှင့် မိုးရာသီများကို အထူးသဖြင့် တောင်ပိုင်းဒေသများတွင် ကိုင်တွယ်ဖြေရှင်းနိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့၏ Copper Winding Pad ကို Mounted Dry Type Transformer သည် epoxy resin မှ ကြေးနီအကွေ့အကောက်များကို လုံး၀ ဖုံးအုပ်ထားကာ အလုံပိတ် လျှပ်ကာအလွှာအဖြစ် ဖုန်စုပ်စက်ကို အသုံးပြုပါသည်။ Core နှင့် Clamps များသည် သံချေးတက်ခြင်းကို ဆန့်ကျင်သည့် ကုသမှုကိုခံယူသည်။ IP23 အရံအတားတစ်ခုဖြင့်၊ ထရန်စဖော်မာသည် ပုံမှန်အားဖြင့် 100% နှိုင်းရစိုထိုင်းဆတွင် လုပ်ဆောင်သည်။ ကြာရှည်ပိတ်ထားပြီးနောက် ပြန်လည်စတင်ခြင်းမပြုမီ အခြောက်ခံရန်မလိုအပ်ပါ။

Q4- နွေရာသီတွင် ထရန်စဖော်မာသည် ပိုလျှံနေပါက မည်သို့ဖြစ်မည်နည်း။

A- သဘာဝအအေးခံစနစ် (AN) အောက်တွင် ၎င်းသည် 100% ဝန်ဖြင့် ဆက်တိုက်လုပ်ဆောင်သည်။ အတင်းလေအေးပေးခြင်းဖြင့် (AF) စွမ်းရည်သည် 40-50% တိုးလာသည်။ ကြေးနီအကွေ့အကောက်များသည် 150% အဆင့်သတ်မှတ်ထားသောဝန်ကို 2 နာရီကြာခံနိုင်ရည်ရှိသည်။ ဤပိုလျှံသောစွမ်းရည်သည် အရေးကြီးသောဖြစ်ရပ်များအတွင်း ပါဝါဆက်လက်တည်မြဲမှုကို သေချာစေသည်။

Q5: အာမခံက ဘယ်လောက်ကြာလဲ၊ အဲဒါက ဘာအကျုံးဝင်လဲ။

A: စံအာမခံသည် တင်ပို့မှုမှ 12 လဖြစ်ပြီး ထုတ်လုပ်မှုချို့ယွင်းချက်အားလုံးကို ကာမိပါသည်။ အခပေးဝန်ဆောင်မှုစာချုပ်သည် အာမခံ ၃၆ လ သို့မဟုတ် ၆၀ လအထိ သက်တမ်းတိုးနိုင်သည်။ နည်းပညာပံ့ပိုးမှုသည် ဘဝအတွက် အခမဲ့ဖြစ်သည်။

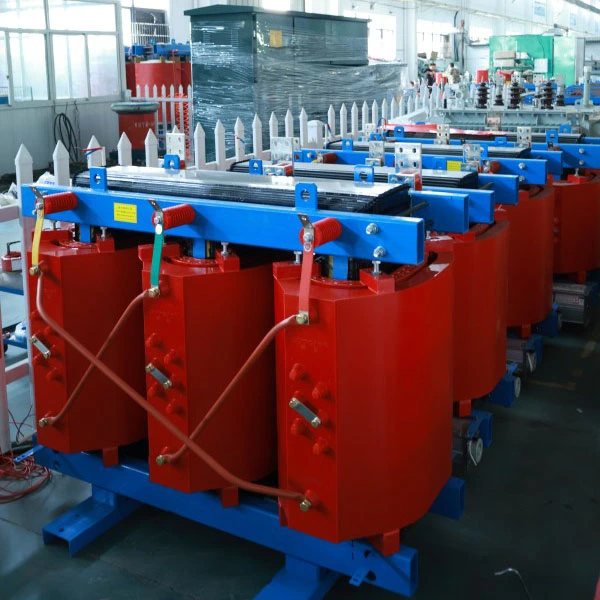

ထုတ်လုပ်မှုအသေးစိတ်

Core Material နှင့် ထုတ်လုပ်မှုလုပ်ငန်းစဉ်

Copper Winding Pad Mounted Dry Type Transformer တိုင်း၏ အူတိုင်ကို အအေးခံထားသော ကောက်နှံဆန်သော ဆီလီကွန်စတီးလ်ဖြင့် တည်ဆောက်ထားပြီး ဝန်မရှိသော လက်ရှိနှင့် လမ်းလွဲမှုဆုံးရှုံးမှုများကို လျှော့ချရန် step-lap joints များဖြင့် တည်ဆောက်ထားသည်။ တူညီသောသံလိုက်လမ်းကြောင်းများကိုသေချာစေရန် core ကိုတိကျစွာဖြတ်တောက်ပြီး အလိုအလျောက် stacked ။

အကွေ့အကောက်ဖွဲ့စည်းပုံ - ကြေးနီအားလုံး

ဗို့အားမြင့်နှင့် ဗို့အားနိမ့် အကွေ့အကောက်နှစ်ခုစလုံးသည် အောက်ဆီဂျင်မပါသော ကြေးနီလျှပ်ကူးများကို အသုံးပြုသည်။ ဗို့အားနည်းပါးသော အကွေ့အကောက်များသည် ဖောင်-အကွေ့အကောက်ပုံစံကို တူညီသောအလွှာကြား လျှပ်ကာဖြင့် ဖွဲ့စည်းတည်ဆောက်ထားပြီး တိုတောင်းသောပတ်လမ်းခံနိုင်ရည်ကို သိသိသာသာ မြှင့်တင်ပေးသည်။ Copper ၏ သာလွန်ကောင်းမွန်သော အပူစီးကူးနိုင်မှုသည်လည်း အပူကို ပိုမိုထိရောက်စွာ ပြေပျောက်စေပြီး ပူသောနေရာ အပူချိန်ကို လျှော့ချပေးပါသည်။

လျှပ်ကာစနစ် - Epoxy resin ဖုန်စုပ်စက်

အကွေ့အကောက်များကို အဆင့်မြင့် epoxy resin ဖြင့် လေဟာနယ်အောက်တွင် ချထားပြီး အပျက်အစီးများကို ဖယ်ရှားပေးပြီး တစ်စိတ်တစ်ပိုင်းအထွက် ≤5pC ကို သေချာစေသည်။ ဤအစိုင်အခဲ လျှပ်ကာစနစ်သည် မီးမလောင်၊ အစိုဓာတ်ခံနိုင်ပြီး ဓာတုဗေဒအရ တည်ငြိမ်သည်။ လျှပ်ကာဆီအသုံးမပြုသောကြောင့် ထရန်စဖော်မာကို အိမ်တွင်းနှင့် အပြင်ဘက်တွင် တပ်ဆင်ထားသော pad-mounted များအတွက် ဘေးကင်းစေသည်။

အကွက်နှင့် Pad-Mounted ဒီဇိုင်း

ဟိထရန်စဖော်မာရာသီဥတုဒဏ်ခံနိုင်သော အမှုန့်အပေါ်ယံပါရှိသော လော့ခ်ချနိုင်သော သံမဏိအကာအရံဖြင့် လေးလံသောအကာတွင် တပ်ဆင်ထားသည်။ ပုံမှန်ကာကွယ်မှုမှာ IP23 (မိုးရွာခြင်းနှင့် ဖုန်မှုန့်ဒဏ်ခံနိုင်ရည်) ရှိပြီး ကြမ်းတမ်းသောပတ်ဝန်းကျင်အတွက် IP34 သို့မဟုတ် IP54 ရွေးချယ်နိုင်သည်။ အောက်ခံကို ကေဘယ်လ်ဝင်ပေါက်ဖြင့် ကွန်ကရစ် pad ပေါ်တွင် တိုက်ရိုက်တပ်ဆင်ရန် ဒီဇိုင်းထုတ်ထားသည်။ Lifting lugs နှင့် grounding terminals များသည် Standard များဖြစ်သည်။

အရည်အသွေးနှင့်စမ်းသပ်မှုအာမခံ

Copper Winding Pad Mounted Dry Type Transformer တစ်ခုစီသည် ပေးပို့ခြင်းမပြုမီ ကျယ်ကျယ်ပြန့်ပြန့် အမျိုးအစားစမ်းသပ်မှုများနှင့် ပုံမှန်စစ်ဆေးမှုများကို ခံယူသည်-

1. No-load loss နှင့် load loss စမ်းသပ်မှုများ

2. Short-circuit impedance စမ်းသပ်မှု

3. Induced over-voltage withstand test

4. တစ်စိတ်တစ်ပိုင်းထွက်ပေါက်တိုင်းတာခြင်း (≤5pC)

5. Lightning impulse စမ်းသပ်ခြင်း။

6. အပူချိန်မြင့်တက်စမ်းသပ်မှု

7. အဓိကစွမ်းဆောင်မှုညွှန်းကိန်းများအားလုံး GB နှင့် IEC လိုအပ်ချက်များထက် ကျော်လွန်ပါသည်။

အောင်လက်မှတ်များ

1. ISO 9001:2015 အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်

2. CE ထောက်ခံချက်

3. သီးခြားဓာတ်ခွဲခန်းများမှ စမ်းသပ်မှုအစီရင်ခံစာများကို ရိုက်ထည့်ပါ။
