တာဂျစ်ကစ္စတန် ဓာတ်အားခွဲရုံစီမံကိန်း- MV Switchgear နှင့် HV စက်တပ်ဆင်ခြင်း။

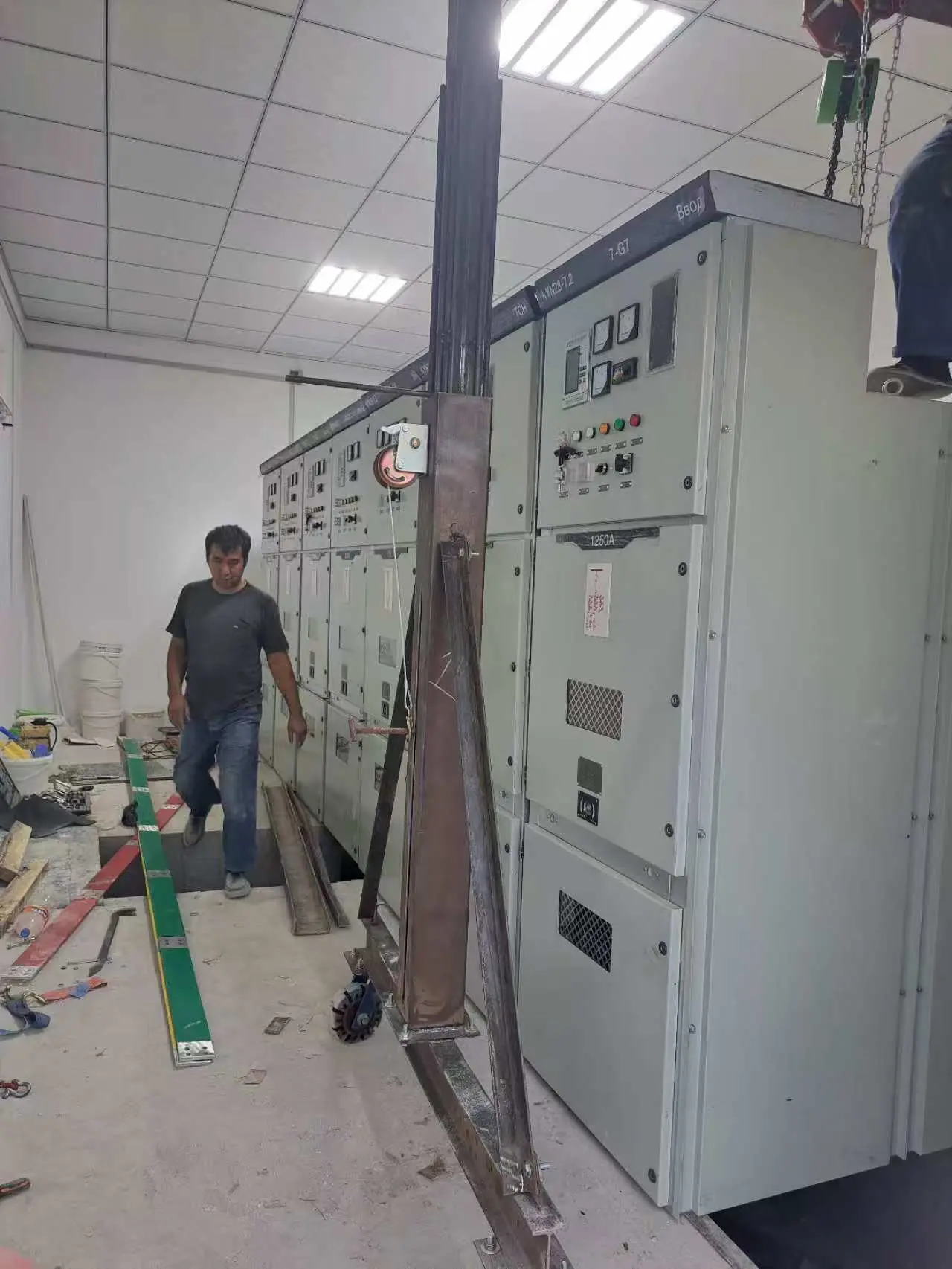

ပုံ 1 - အတွင်းပိုင်း switchgear ဗီရို၏တပ်ဆင်ခြင်းအဆင့်

ပုံသည် ပရောဂျက်၏ ပင်မထိန်းချုပ်မှုအခန်းကို ပြသထားသည်။အလယ်အလတ်ဗို့အား switchgearကျွန်ုပ်တို့၏ ကုမ္ပဏီမှ ပံ့ပိုးပေးသောနေရာတွင် တပ်ဆင်ထားပါသည်။ စက်ပစ္စည်းများတွင် ပါ၀င်သော ဆားကစ်ဘရိတ်ကာများ၊ အကာအကွယ်နှင့် တိုင်းတာခြင်းကိရိယာများအပြင် လည်ပတ်ပတ်လမ်းများပါ၀င်ပြီး ဓာတ်အားစနစ်၏ ဘေးကင်းပြီး တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန် ဓာတ်အားခွဲရုံအတွက် ယုံကြည်စိတ်ချရသော ဓာတ်အားဖြန့်ဖြူးမှုကာကွယ်ရေးနှင့် ထိန်းချုပ်မှုလုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးသည့် စံသတ်မှတ်ထားသော ကက်ဘိနက်ဒီဇိုင်းတစ်ခုပါရှိပါသည်။

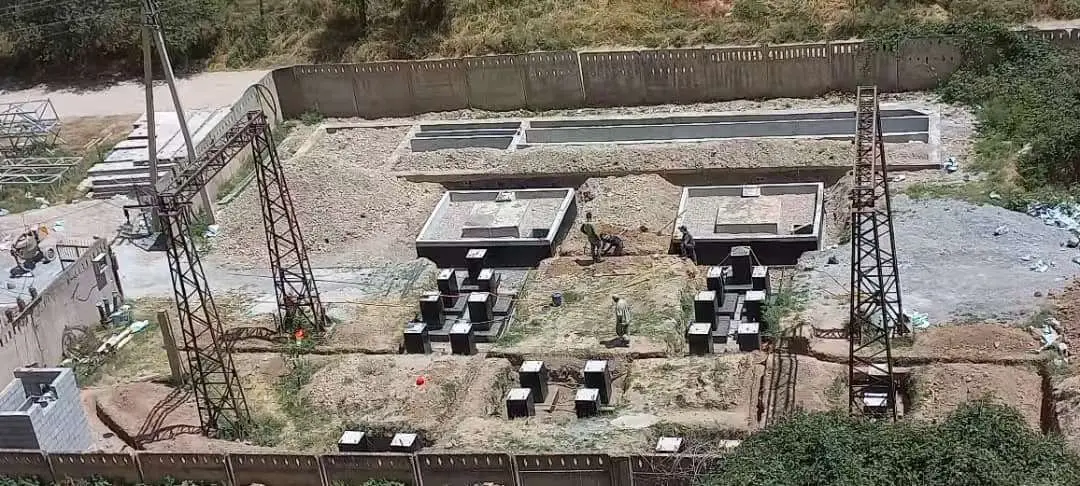

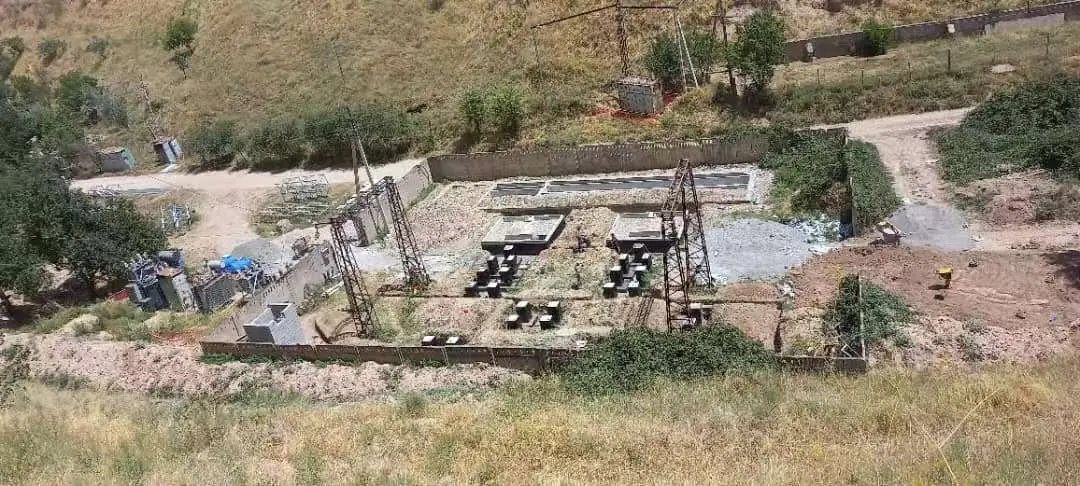

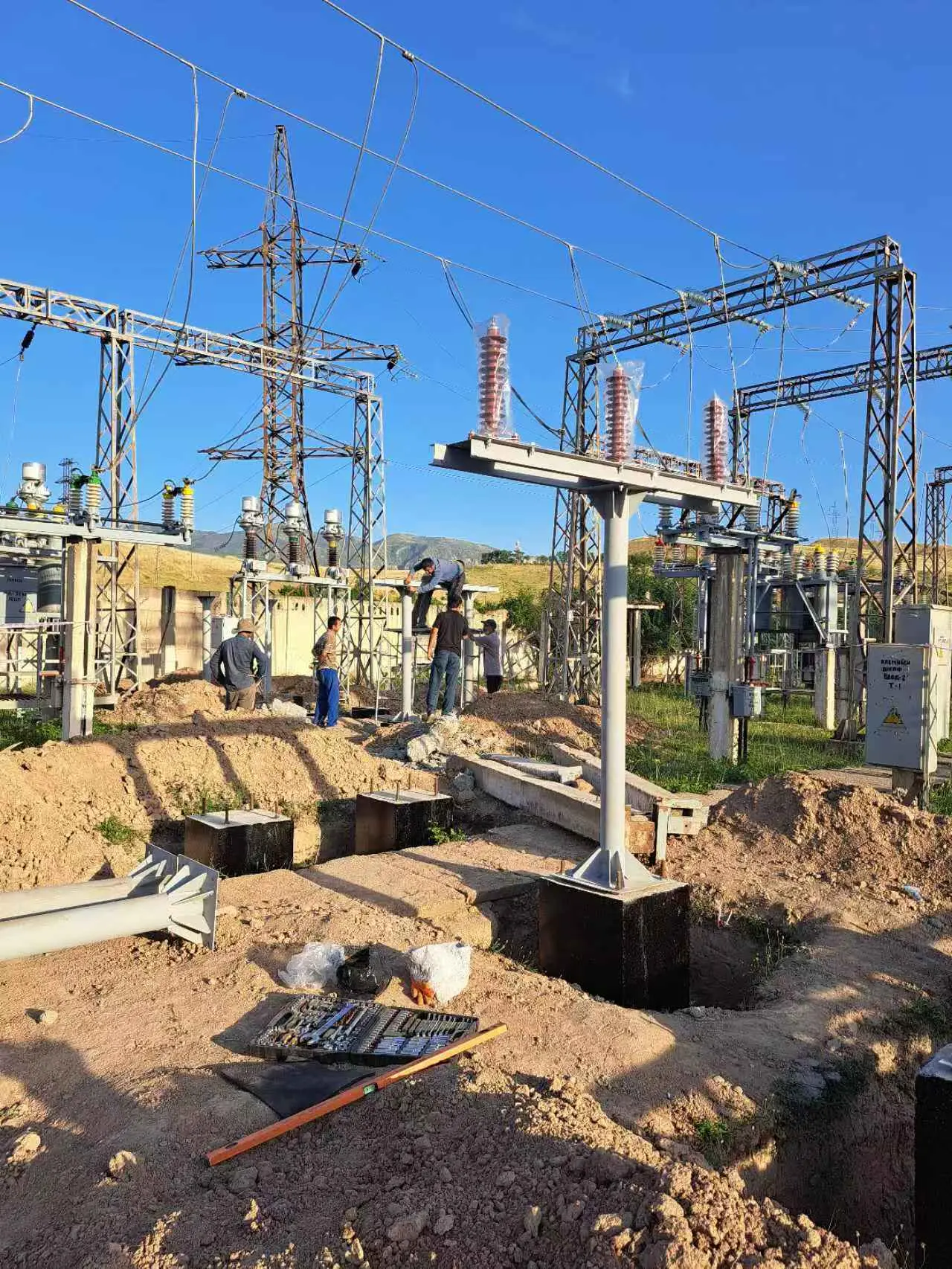

ပုံ ၂-၄-စီမံကိန်းသည် မြို့ပြအင်ဂျင်နီယာအုတ်မြစ်များနှင့် ပြင်ပတည်ဆောက်မှုဆိုင်ရာ မူဘောင်များကို တစ်ပြိုင်နက်တည်း တည်ဆောက်နေသည့် တောင်တန်းဒေသတွင် တည်ရှိသည်။ စက်ပစ္စည်းအုတ်မြစ်လောင်းခြင်းနှင့် မူဘောင်တပ်ဆင်ခြင်းကဲ့သို့သော အဓိကတာဝန်များကို ဆိုက်တွင် ပြီးမြောက်ခဲ့ပြီး နောက်ဆက်တွဲပင်မစက်ကိရိယာတပ်ဆင်ခြင်းအတွက် အခြေခံအုတ်မြစ်ချခြင်း။ ကျွန်ုပ်တို့၏ကုမ္ပဏီသည် ဆောက်လုပ်ရေးလုပ်ငန်းစဥ်တစ်လျှောက်လုံးတွင် အပြည့်အဝပံ့ပိုးကူညီပေးထားပြီး စီမံကိန်းတိုးတက်မှုကို အချိန်နှင့်တစ်ပြေးညီရရှိစေရန်အတွက် နည်းပညာအကူအညီနှင့် စက်ပစ္စည်းများပေးပို့ခြင်းဝန်ဆောင်မှုများကို ပေးဆောင်ထားပါသည်။

ပုံ 5 – ပင်မပြင်ပစက်ပစ္စည်းများ၏ တပ်ဆင်ခြင်းနေရာ

ပင်မထရန်စဖော်မာ၊ ဗို့အားမြင့် ချိတ်ဆက်ကိရိယာများနှင့် ဘတ်စ်ဘားဖွဲ့စည်းပုံတို့ကို ဆက်တိုက် တပ်ဆင်ထားသည်။ ကျွန်ုပ်တို့၏ကုမ္ပဏီမှ ပံ့ပိုးပေးသော ပြင်ပဗို့အားမြင့်စက်ပစ္စည်းများအားလုံးသည် အလွန်ကောင်းမွန်သော သံချေးတက်မှုနှင့် လျှပ်ကာပစ္စည်းများ စွမ်းဆောင်ရည်ကို ပြသသည့် အစိတ်အပိုင်းများဖြစ်သည့် အလွန်ကောင်းမွန်သော သံချေးတက်မှုနှင့် လျှပ်ကာပစ္စည်းများကို ခံနိုင်ရည်ရှိသော ပြင်းထန်သောဒေသခံအပူချိန်နှင့် သဲသောင်ရာသီဥတုအခြေအနေများကို ခံနိုင်ရည်ရှိစေရန် ပြင်းထန်သောပတ်ဝန်းကျင်လိုက်လျောညီထွေဖြစ်စေမည့် ဒီဇိုင်းကို ခံယူထားသည်။

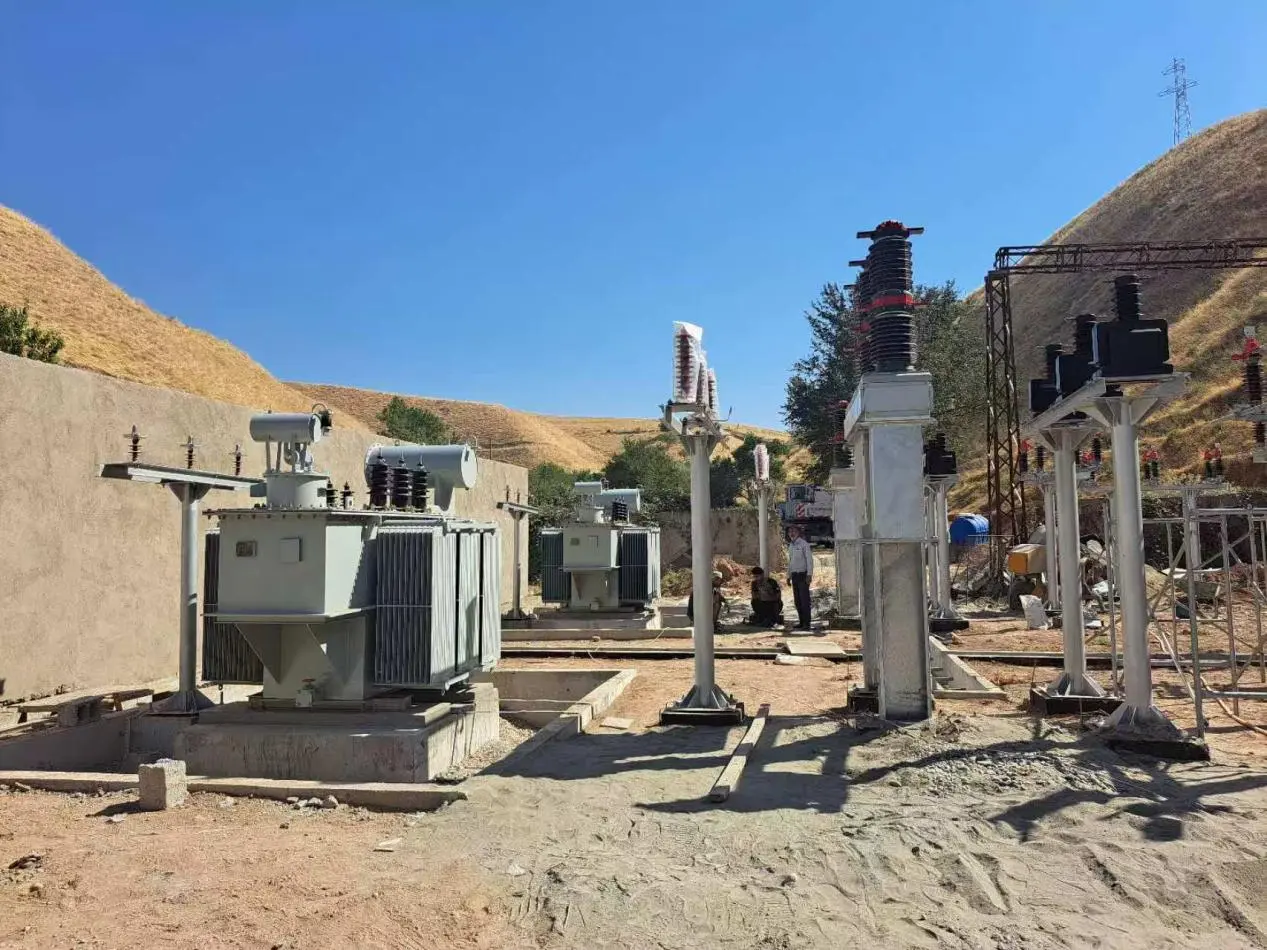

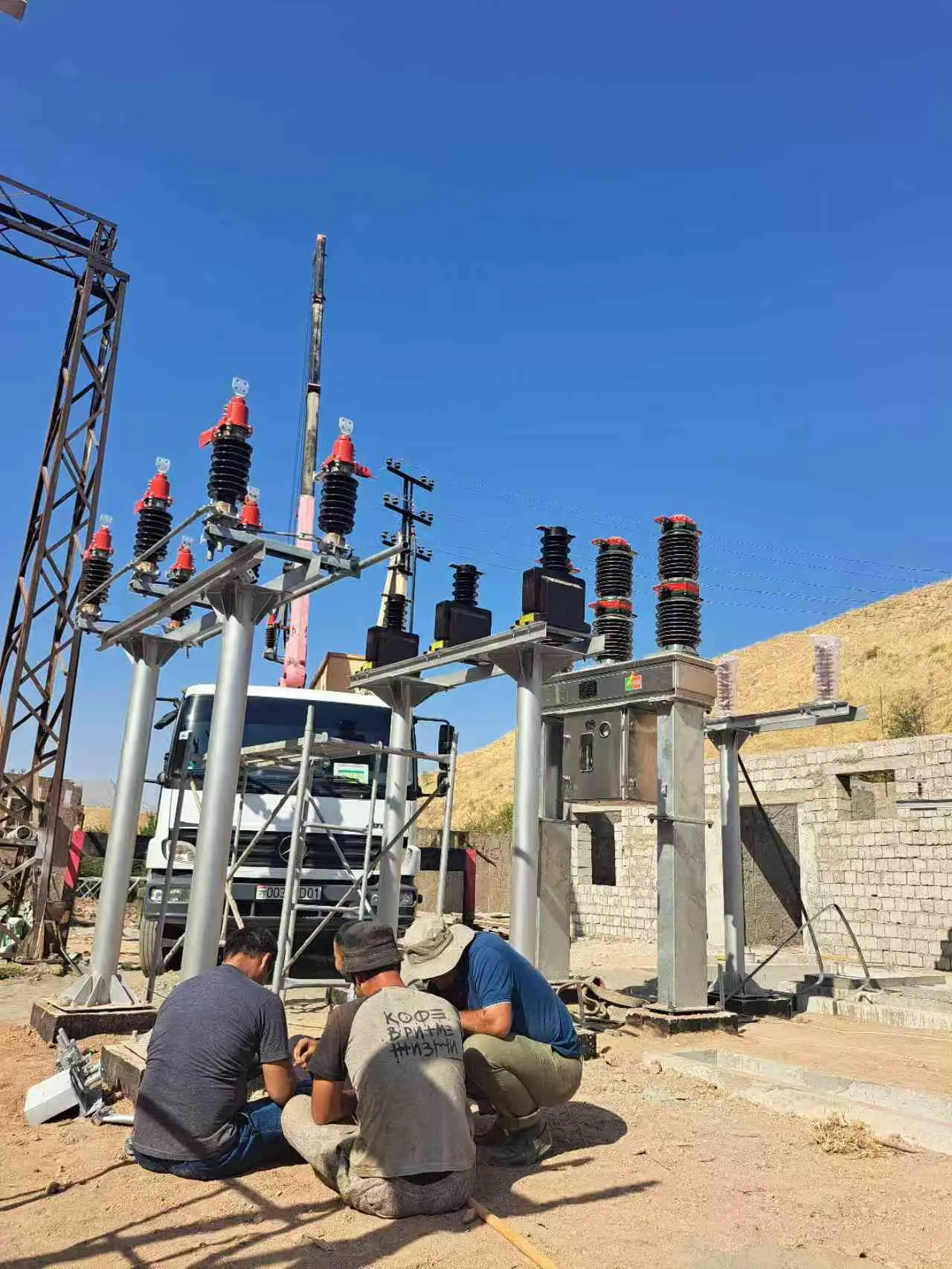

ပုံ 6 – ဗို့အားမြင့်စက်ကိရိယာများ တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းဆောင်ရွက်ခြင်း

High-voltage isolating switch စက်ပစ္စည်းများကို တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းတာဝန်ပေးခြင်းတို့ကို ဆောင်ရွက်နေပါသည်။ ကျွန်ုပ်တို့၏နည်းပညာဆိုင်ရာဝန်ထမ်းများသည် ရှုပ်ထွေးသောလည်ပတ်မှုအခြေအနေများနှင့် insulation စွမ်းဆောင်ရည်စံချိန်စံညွှန်းများနှင့်အညီ ယုံကြည်စိတ်ချရသောလည်ပတ်မှုကိုသေချာစေရန် စက်ပစ္စည်းနေရာချထားခြင်း၊ ဝိုင်ယာကြိုးများနှင့် အမှားရှာခြင်းများကို အပြီးသတ်ရန်အတွက် ဆောက်လုပ်ရေးအဖွဲ့နှင့် ပူးပေါင်းဆောင်ရွက်ခဲ့ပါသည်။

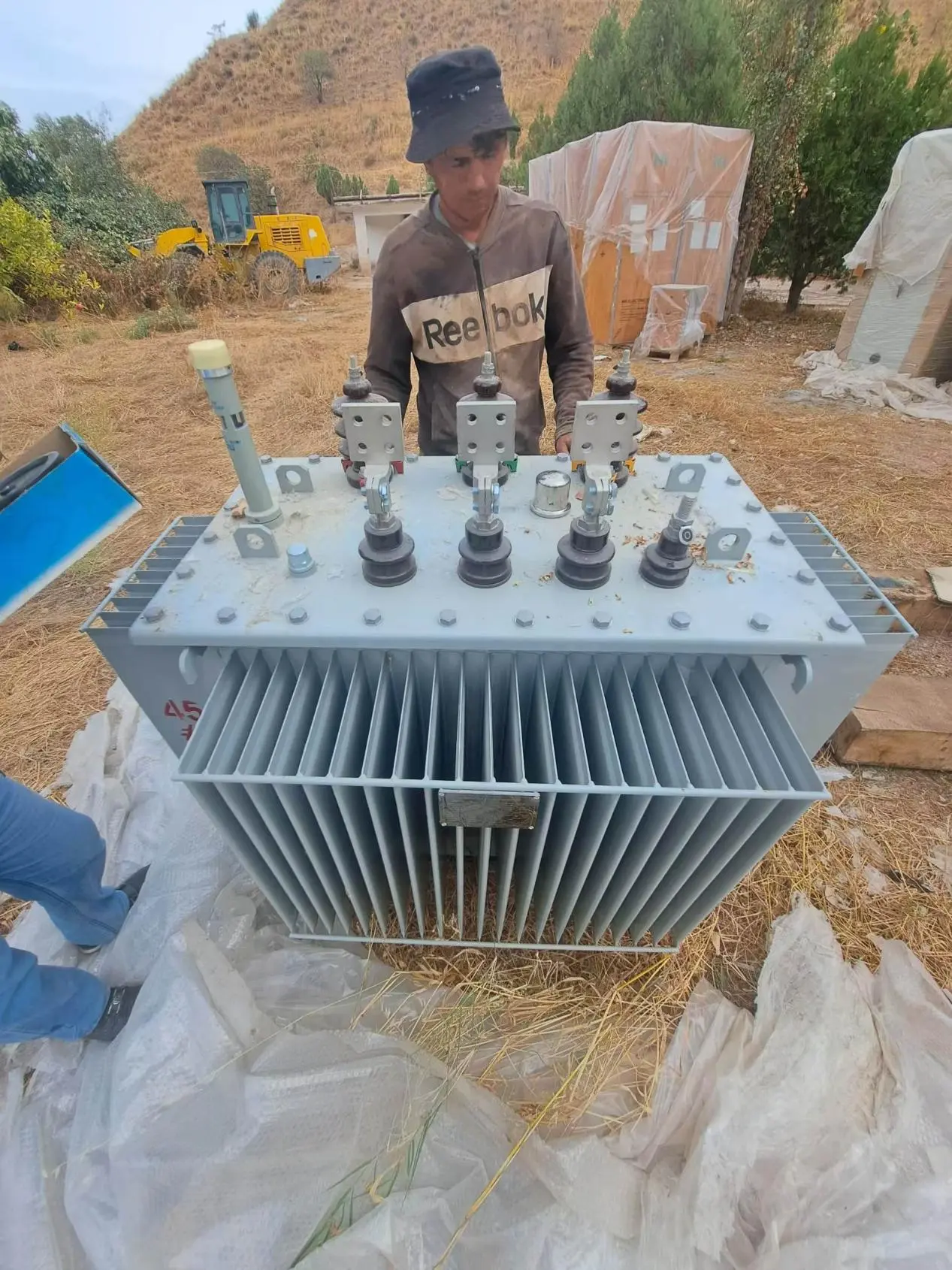

ပုံ 7 – Transformer ထုပ်ပိုးခြင်းနှင့် လက်ခံစစ်ဆေးခြင်း။

ပင်မထရန်စဖော်မာအား ထုပ်ပိုးခြင်းနှင့် လက်ခံစစ်ဆေးခြင်းများကို လက်ရှိတွင် အဆိုပါနေရာ၌ ပြုလုပ်နေပါသည်။ ပစ္စည်းအားလုံးကို တင်ပို့ခြင်းမပြုမီ စက်ရုံတွင် ပြင်းထန်သော စမ်းသပ်စစ်ဆေးမှုများ ပြုလုပ်ခဲ့ပြီး ရောက်ရှိလာချိန်တွင် ၎င်း၏ အသွင်အပြင်၊ ဆက်စပ်ပစ္စည်းများနှင့် နည်းပညာဆိုင်ရာ စာရွက်စာတမ်းများကို ဆောက်လုပ်ရေးအဖွဲ့နှင့် ပူးပေါင်းစစ်ဆေးပြီး အခြေအနေကောင်းမွန်ပြီး ဆိုက်အတွင်း တပ်ဆင်မှုလိုအပ်ချက်များအားလုံးနှင့် ကိုက်ညီကြောင်း သေချာစေရန်။

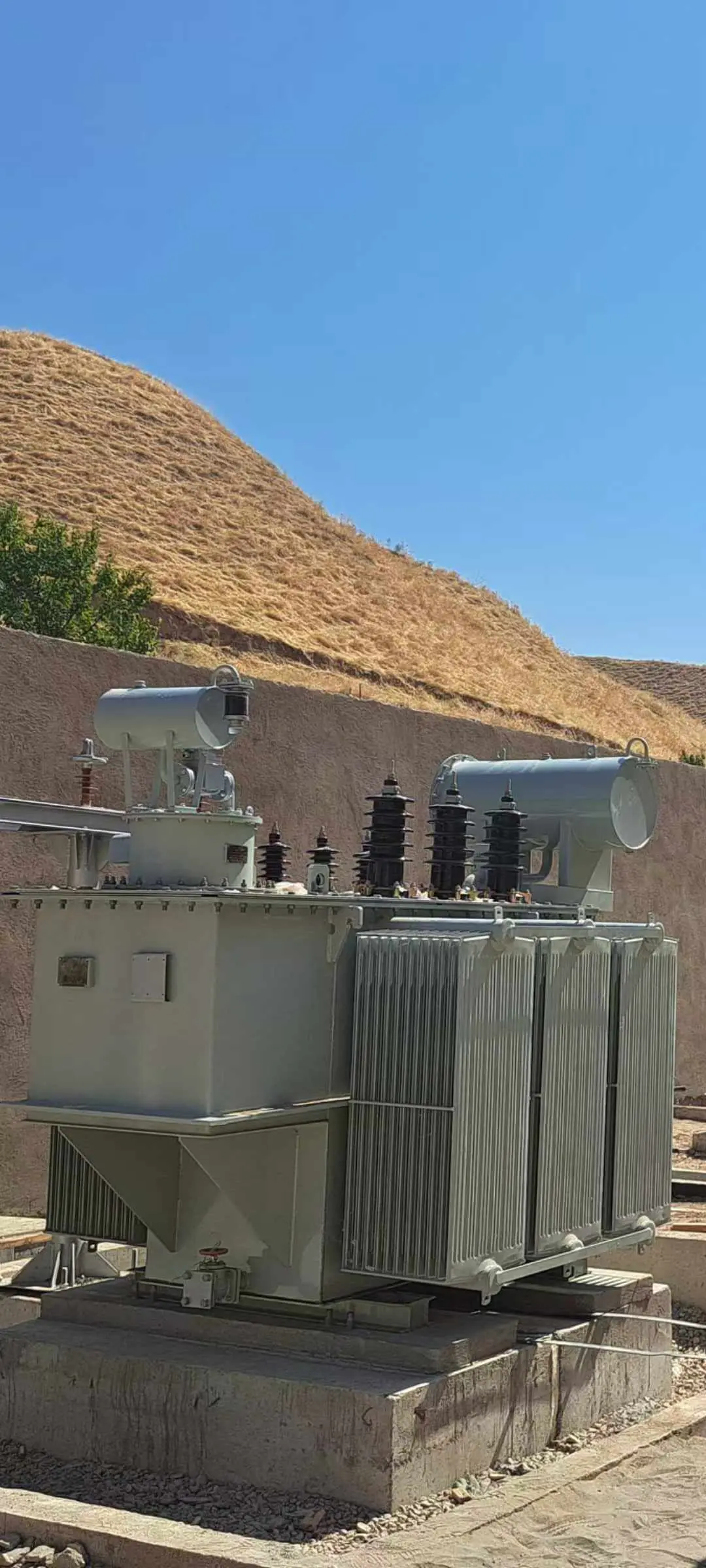

ပုံ 8 – ပင်မထရန်စဖော်မာကို နေရာတွင် တပ်ဆင်ထားသည်။

ခိုင်မာသောအခြေခံအုတ်မြစ်နှင့် ဆက်စပ်ပစ္စည်းများအားလုံးကို စနစ်တကျတပ်ဆင်ခြင်းဖြင့် ပင်မထရန်စဖော်မာအား အောင်မြင်စွာတပ်ဆင်ပြီးဖြစ်သည်။ အပြည့်အ၀အလုံပိတ်ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းပါရှိသော၊ စက်ပစ္စည်းများသည် အစွမ်းထက်သောအပူကိုစွန့်ထုတ်ခြင်းနှင့် insulation စွမ်းဆောင်ရည်ကိုပေးစွမ်းပြီး ဓာတ်အားခွဲရုံအတွင်း ဗို့အားပြောင်းလဲခြင်းနှင့် ဓာတ်အားပို့လွှတ်ခြင်းအတွက် မရှိမဖြစ်လိုအပ်သောပံ့ပိုးမှုပေးပါသည်။

ပုံ 9 – Indoor switchgear တပ်ဆင်မှု ပြီးစီးပါပြီ။

အားလုံးအလယ်အလတ်ဗို့အား switchgearထိန်းချုပ်ခန်းရှိ ယူနစ်များကို အပြည့်အဝ တပ်ဆင်ပြီး စနစ်တကျ စီစဉ်ပေးထားပါသည်။ ကျစ်လျစ်သောဖွဲ့စည်းပုံနှင့် ရှင်းရှင်းလင်းလင်းရှိသော အပြင်အဆင်များပါရှိသော ဤယူနစ်များသည် ဓာတ်အားခွဲရုံ၏ ဓာတ်အားဖြန့်ဖြူးရေးစနစ်၏ ပင်မအစိတ်အပိုင်းအဖြစ် လုပ်ဆောင်ကာ နောက်ဆက်တွဲလုပ်ဆောင်မှု၊ ပြုပြင်ထိန်းသိမ်းမှုနှင့် စစ်ဆေးခြင်းတို့ကို လွယ်ကူချောမွေ့စေသည်။

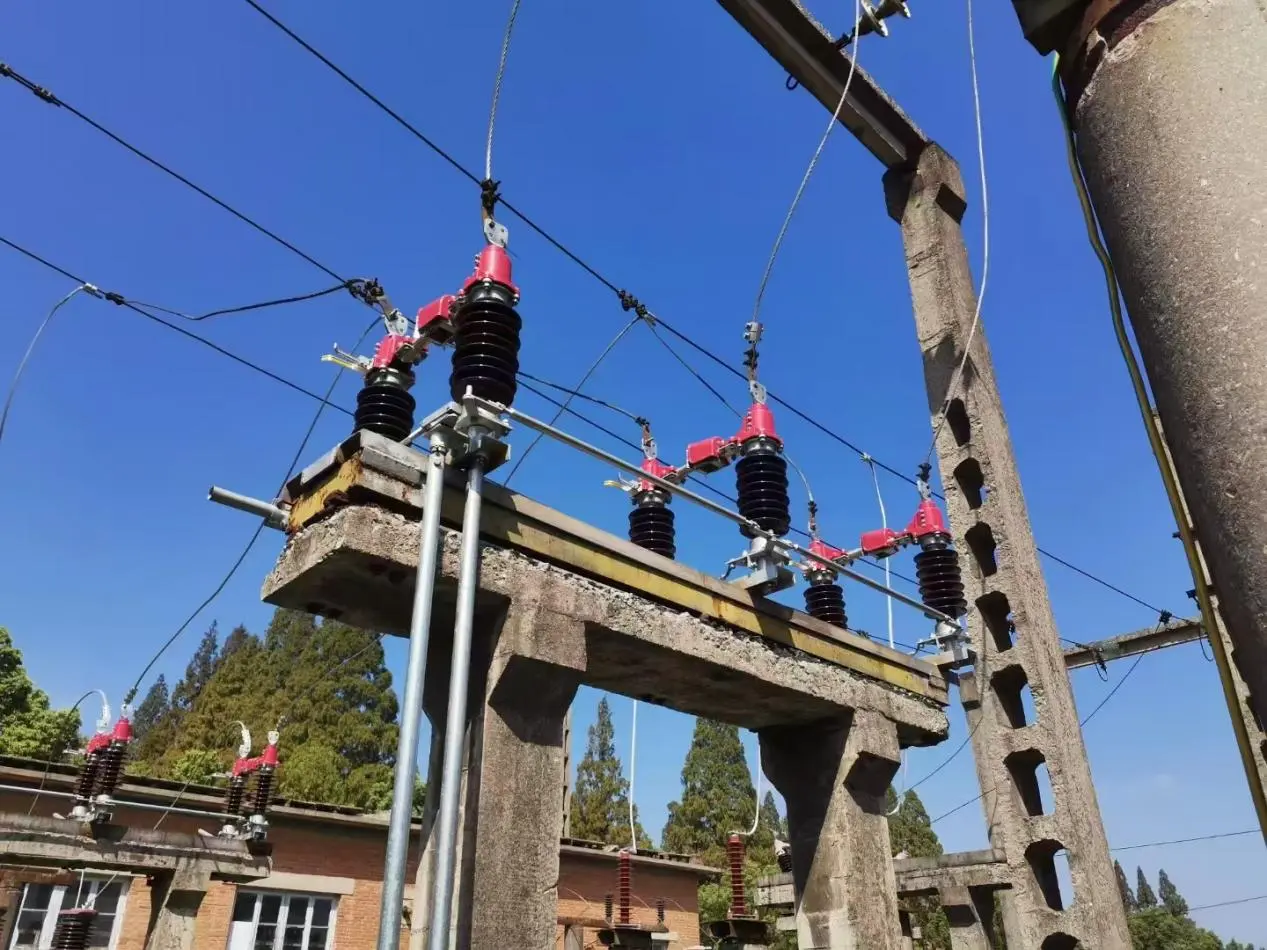

ပုံ 10- ပြင်ပဗို့အားမြင့် အထီးကျန်ခလုတ် ပြုပြင်မွမ်းမံခြင်း/အဆင့်မြှင့်တင်ခြင်း ပရောဂျက်

ဤပရောဂျက်တွင် သက်ကြီးရွယ်အိုဓာတ်အားခွဲရုံရှိ ပြင်ပဗို့အားမြင့် ချိတ်ဆက်ကိရိယာများကို အဆင့်မြှင့်တင်ခြင်းနှင့် ပြုပြင်မွမ်းမံခြင်းတို့ ပါဝင်သည်။ ပုံကြမ်းသည် ကျွန်ုပ်တို့၏ကုမ္ပဏီမှ ပံ့ပိုးပေးသော မျိုးဆက်သစ် disconnector ကိရိယာများကို ပြသထားပြီး၊ ၎င်းကို အောင်မြင်စွာ တပ်ဆင်ပြီး လုပ်ငန်းခွင်တွင် တာဝန်ပေးအပ်ထားသည်။ ယုံကြည်စိတ်ချရသော ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းကို ပါ၀င်သော စက်ပစ္စည်းများသည် လက်ရှိဓာတ်အားခွဲရုံအခြေခံအဆောက်အအုံနှင့် ဝိုင်ယာကြိုးများဖွဲ့စည်းပုံများနှင့် ချောမွေ့စွာပေါင်းစပ်ထားပြီး၊ ဓာတ်အားခွဲရုံလုပ်ငန်းလည်ပတ်မှုအတွက် ယုံကြည်စိတ်ချရသောဘေးကင်းမှုကို သေချာစေကာ လုပ်ငန်းလည်ပတ်တည်ငြိမ်မှုနှင့် ထိန်းသိမ်းမှုအဆင်ပြေမှုကို သိသိသာသာတိုးမြှင့်စေသည်။

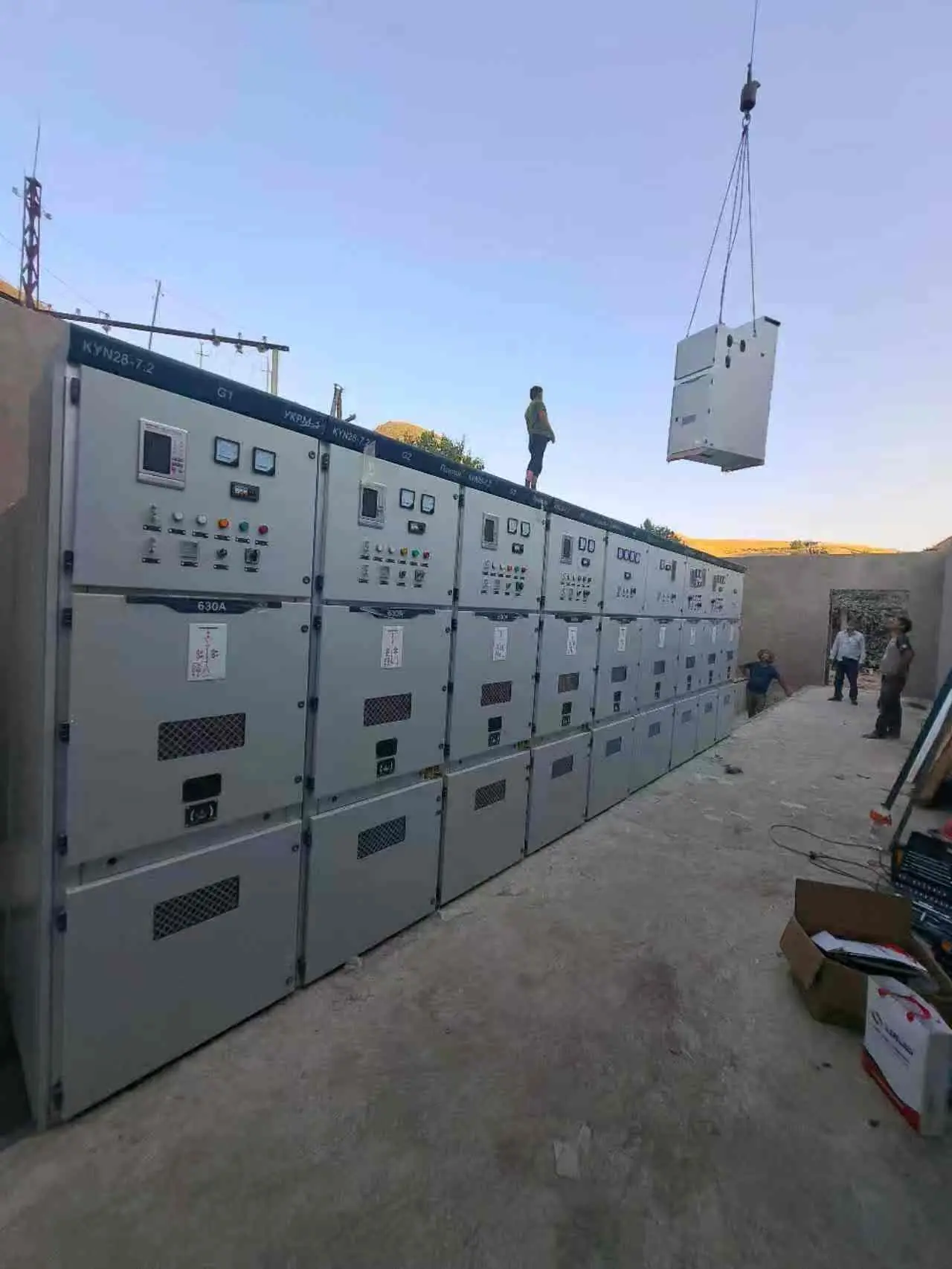

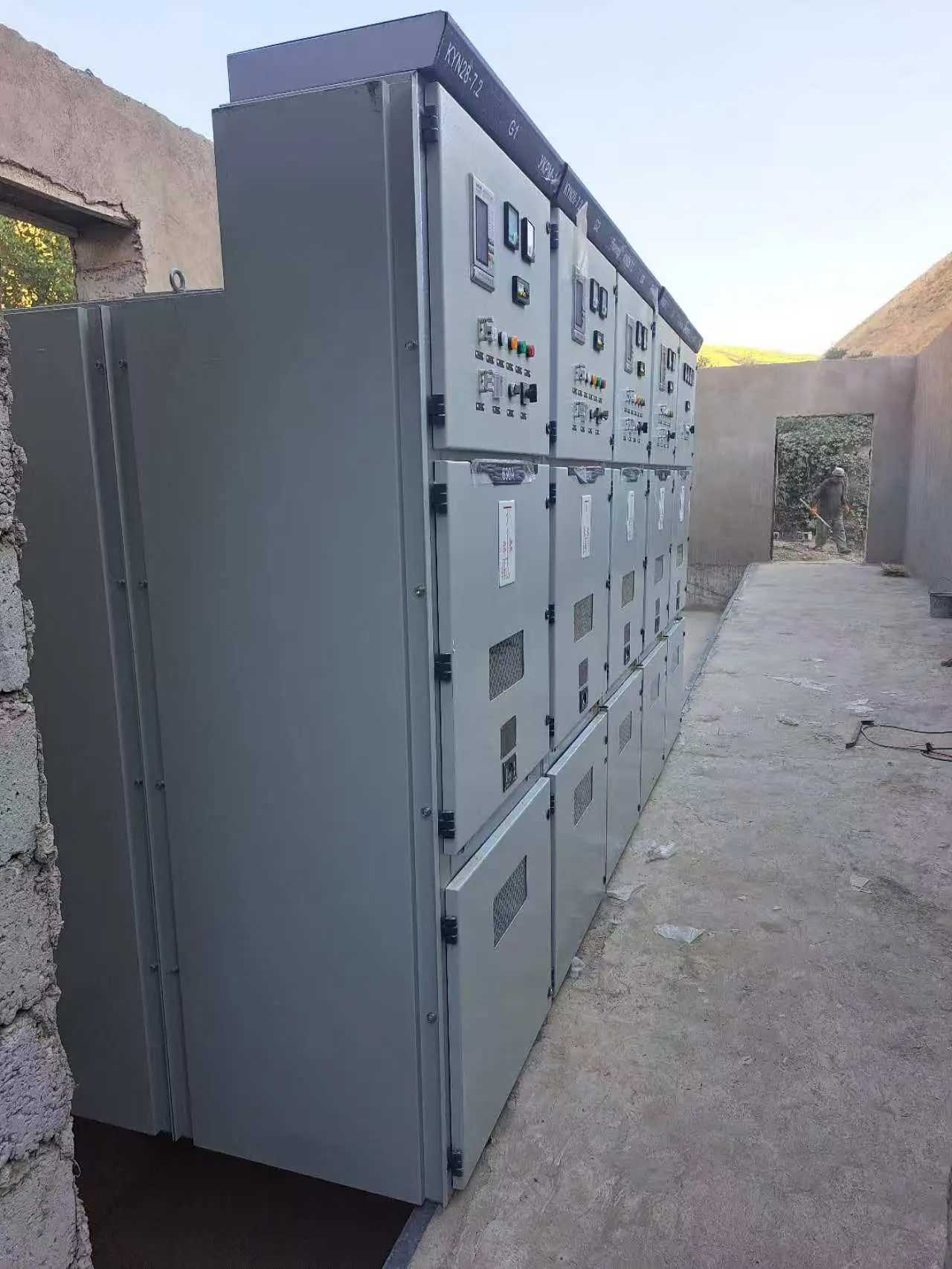

ပုံ 11- အလယ်အလတ်ဗို့အားခလုတ်ဂီယာအတွက် အိမ်တွင်းတပ်ဆင်မှုပရောဂျက်

ပုံတွင်တပ်ဆင်သည့်ဆိုဒ်ကိုပြသထားသည်။အလယ်အလတ်ဗို့အား switchgearပြည်ပပရောဂျက်တစ်ခု၏ အဓိကထိန်းချုပ်ခန်းတွင် ကျွန်ုပ်တို့ ကုမ္ပဏီမှ ပံ့ပိုးပေးသော KYN28 စီးရီး အလယ်အလတ် ဗို့အား ခလုတ်ဂီယာ အစုံအလင်ကို လှေကားထစ်ခြင်း လုပ်ငန်းများဖြင့် တပ်ဆင်ထားပါသည်။ ကျစ်လျစ်သောဖွဲ့စည်းပုံနှင့် ရှင်းရှင်းလင်းလင်းရှိသော အပြင်အဆင်ပါရှိသော ဤဗီဒိုများတွင် တပ်ဆင်ထားသော အကာအကွယ်နှင့် တိုင်းတာမှုထိန်းချုပ်ကိရိယာများ တပ်ဆင်ထားပြီး၊ ဓာတ်အားခွဲရုံ၏ ဓာတ်အားဖြန့်ဖြူးမှုစနစ်အတွက် ယုံကြည်စိတ်ချရသော ကူးပြောင်းမှု၊ အကာအကွယ်နှင့် ထိန်းချုပ်မှုလုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးပါသည်။ စက်ကိရိယာအားလုံးသည် ကွင်းဆင်းလည်ပတ်စဉ်အတွင်း တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကို သေချာစေရန် ပို့ဆောင်ခြင်းမပြုမီ တိကျပြည့်စုံသော စမ်းသပ်စစ်ဆေးမှုကို ခံယူရမည်ဖြစ်သည်။

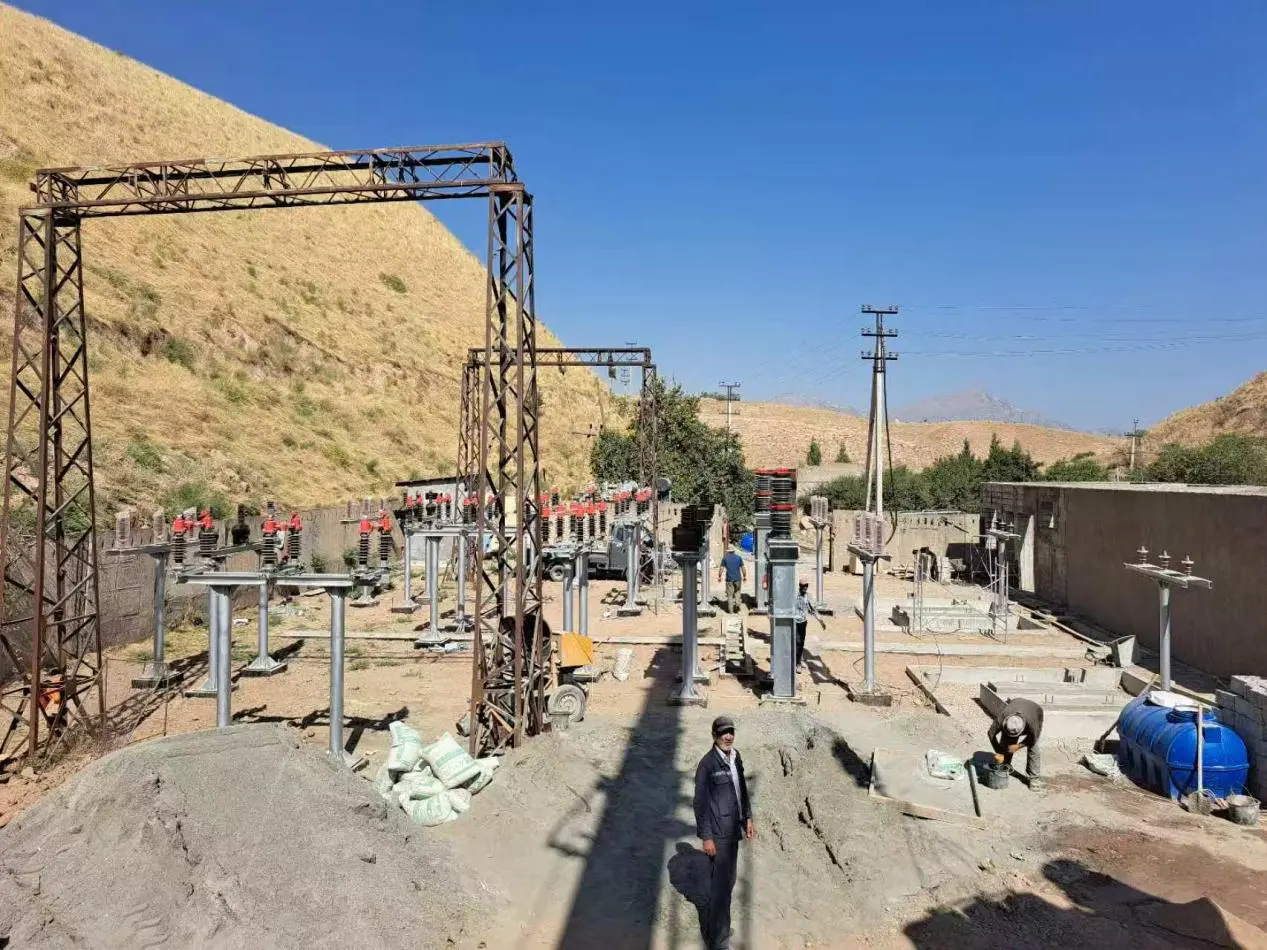

ပုံ 12- ပြင်ပဗို့အားမြင့် စက်ကိရိယာများ တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းစတင်ခြင်းနေရာ

ဓါတ်ပုံသည် အာရှအလယ်ပိုင်းရှိ ပြင်ပဓာတ်အားခွဲရုံတွင် ဗို့အားမြင့်စက်ပစ္စည်းများအတွက် တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းတာဝန်ပေးခြင်းနေရာတို့ကို သရုပ်ဖော်ထားသည်။ ကျွန်ုပ်တို့၏နည်းပညာဆိုင်ရာဝန်ထမ်းများသည် ဆောက်လုပ်ရေးအဖွဲ့နှင့်အတူ ဗို့အားမြင့်ချိတ်ဆက်ကိရိယာများ၊ လက်ရှိထရန်စဖော်မာများနှင့် အခြားအစိတ်အပိုင်းများကို တပ်ဆင်ကာ ချိန်ညှိရန် ဆောက်လုပ်ရေးအဖွဲ့နှင့်အတူ လုပ်ဆောင်ခဲ့သည်။ ဤစက်ပစ္စည်းများကို ဒေသ၏ လေထန်သော၊ သဲသောင်အခြေအနေများနှင့် သိသာထင်ရှားသော အပူချိန်အတက်အကျများအတွက် အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားပြီး၊ ပြင်းထန်သော ရာသီဥတုဒဏ်ခံနိုင်မှုနှင့် လျှပ်ကာများ စွမ်းဆောင်ရည်တို့ပါရှိသော၊
